금속 기갑이 장착 된 오픈 스위치 장치

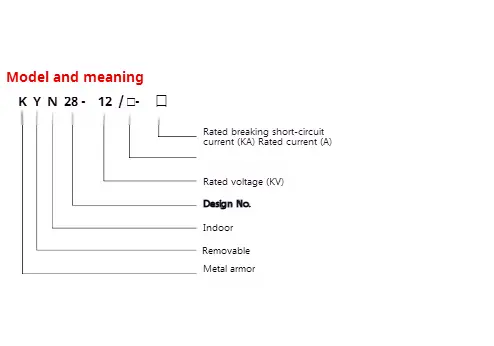

● 모델 의미

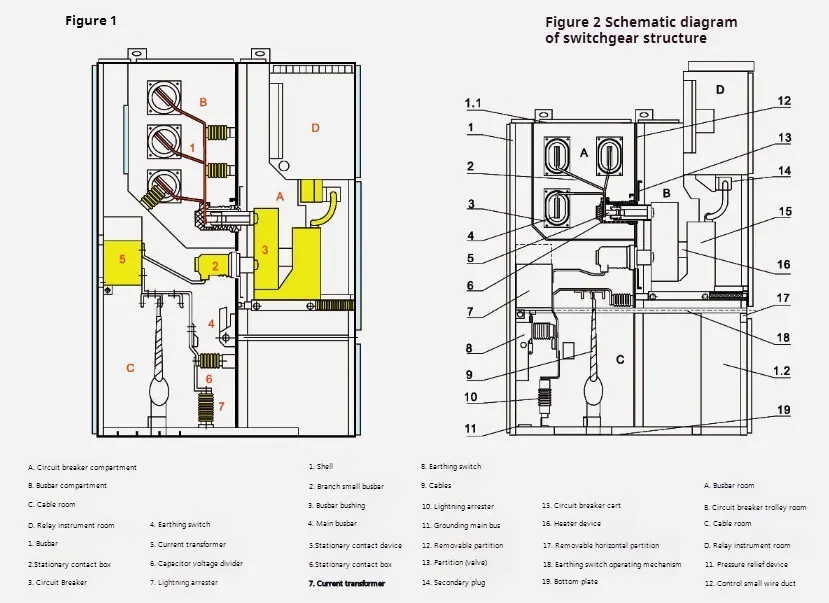

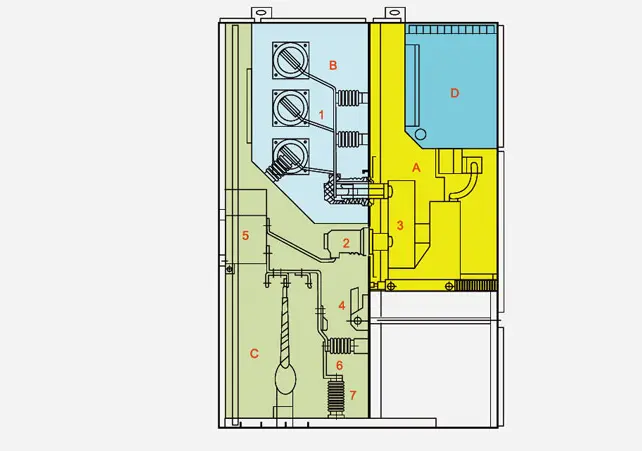

◆ 금속 장갑 구조가 장착 된 오픈 스위치 장치의 개략도

◆ 표준

Kyn28-12 금속 장갑이 장착 된 Open Switch 장치 타입 다음 표준을 충족합니다.

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

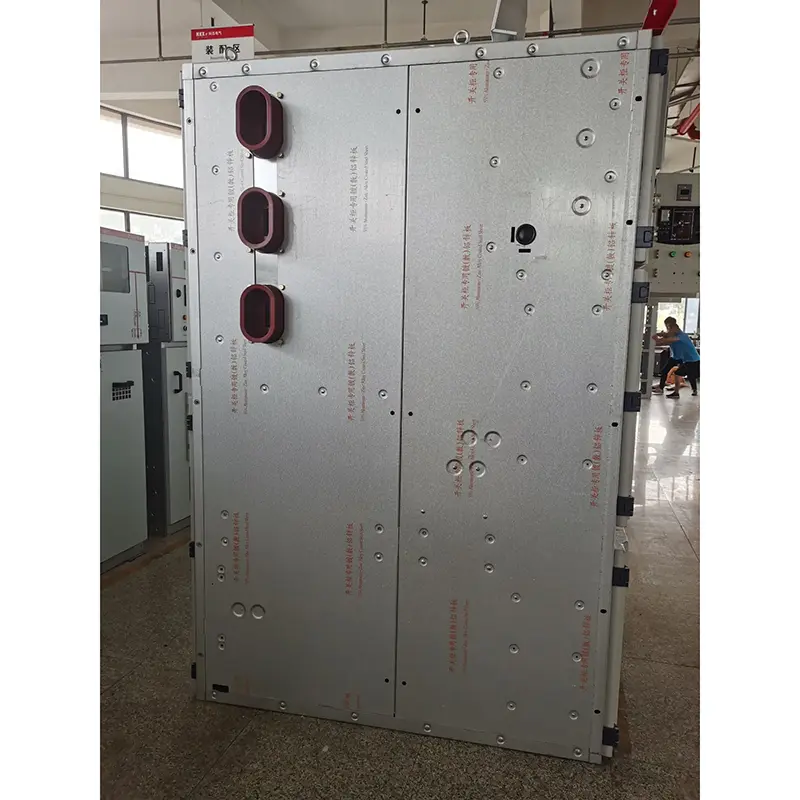

금속 기갑이 장착 된 오픈 스위치 장치는 고정 캐비닛과 드로우 가능한 부품 (짧은 핸드 카트)의 두 부분으로 구성됩니다. 금속 기갑이 장착 된 오픈 스위치 장치 및 각 기능 유닛의 파티션은 알루미늄 ZINC 코팅 된 강판으로 볼트로 고정됩니다. 쉘의 보호 레벨은 IP4X에 도달하며 각 구획 파티션 보드 및 회로 차단기 도어의 보호 레벨은 열리면 P2X입니다. 금속 장갑이 장착 된 Kyn28-12 유형 오픈 스위치 장치에는 VS1, Zn 12V 유형의 진공 회로 차단기 핸드 카트 및 VD4 유형 진공 회로 차단기 핸드 카트 및 ABB Company에서 생산 된 VC 유형 진공 컨택 터가 이중 캐비닛으로 설치할 수 있습니다. Divece를 전면에 설치하고 디버깅 할 수 있으므로 벽에 설치할 수 있습니다. 벽에 설치하는 것의 가장 큰 장점은 바닥 공간을 절약 할 수 있다는 것입니다. 또한 벽없이 설치할 수 있습니다. 즉, 양면 유지 보수 유형입니다. 둘의 내부 구조 레이아웃은 일관성이 없으며 그 장점은 편리한 유지 보수입니다.

◆ 쉘과 파티션

금속 장갑이 장착 된 오픈 스위치 장치의 쉘 및 파티션은 CNC 공작 기계에 의해 구부러진 후에 볼트로 고정 된 고품질의 수입 알루미늄 코팅 아연 강판으로 만들어 지므로 조립 된 스위치 캐비닛의 크기를 유지할 수 있습니다. 그것은 강한 내식성 및 산화 저항성을 가지며 동일한 강판보다 기계적 강도가 높습니다. 스위치 캐비닛은 핸드 카트 룸 (회로 차단기 구획), 버스 룸, 케이블 룸 및 릴레이 계기 룸 (저전압 룸)으로 나뉩니다. 각 장치의 쉘은 독립적으로 접지되어 있습니다.

◆ 제품 개요

금속 장갑이 장착 된 오픈 스위치 장치의 쉘 및 분할은 CNC 공작 공구에 의해 가공 및 구부러진 후 볼트로 고정 된 알루미늄 ZINC 코팅 강판 또는 강철판으로 만들어져서 조립 된 스위치 캐비닛의 크기를 유지할 수 있습니다. 알루미늄 ZINC 코팅 강판은 강한 항-대구 및 항산화 효과를 가지며 동일한 강판보다 기계적 강도가 높습니다. 스위치 캐비닛은 파티션으로 핸드 카트 룸, 버스 룸, 케이블 룸 및 릴레이 계기 룸으로 나뉘며 각 장치의 쉘에는 독립적 인 접지가 있습니다. 스위치 캐비닛의 도어에는 모두 정전기 플라스틱이 뿌려져 표면에 충격 저항, 부식 저항 및 아름다운 외관의 장점이 있습니다 (사용자가 색상을 사용자 정의 할 수 있음).

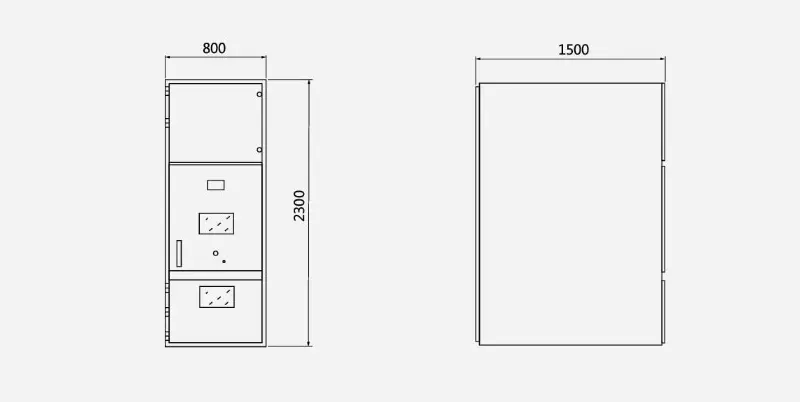

◆ 개요 차원

금속 장갑이 장착 된 Open Switch 장치의 개요 치수는 절제입니다.

◆ 주요 구성 요소
