박스 타입 고정 금속 폐쇄 스위치 장비
XGN2-12 박스 타입 고정 금속 폐쇄 스위치 장비의 주요 주요 구성 요소는 중국 공장의 Kexun에서 특별히 생산 된 고정 금속 스위치 장비가 모두 재 설계되었습니다. 현재 주로 사용되는 핸드 카트 장비 및 GG-1 (a) F 장비와 비교할 때 XGN2-12 박스 유형 고정 금속 밀폐 스위치 장비는 단열 수준과 보호 수준이 높으며 위상 대상 및 상-지상 클랩 보드 및 절연 가스는 내부에 사용되지 않으며 보조 회로에는 2 차 플러그가 사용되지 않습니다.
모델 : XGN2-12
브랜드 : Kexr
모델 : XGN2-12
브랜드 : Kexr

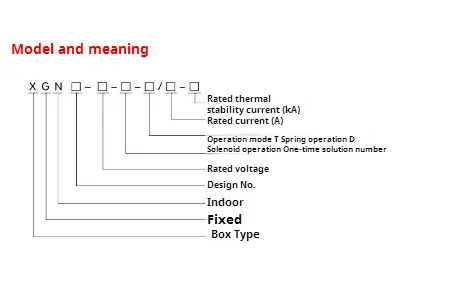

● 모델 의미
● 주로 XGN2-12 박스 유형 고정 금속 폐쇄 스위치 장비의 기술 매개 변수
|
숫자 |
목 |
단위 |
데이터 |
|
1 |
정격 전압 |
KV |
3,6,10 |
|
2 |
최대 작동 작업 전압 |
KV |
3.5,8.9,11.5 |
|
3 |
정격 전류 |
A |
5 ~ 3000 |
|
4 |
정격 중단 전류 |
그만큼 |
16,20,31.5,40 |
|
5 |
정격 단락 폐쇄 전류 |
그만큼 |
40,50,80,100 |
|
6 |
정격 단락 동적 안정 전류 |
그만큼 |
40,50,80,100 |
|
7 |
정격 열 안정 전류 |
그만큼 |
16,20,31.5,40 |
|
8 |
정격 열 안정적인 시간 |
S |
4 |
|
9 |
IP 학위 |
|
IP2X |
|
10 |
버스 시스템 |
|
단일 버스 또는 바이 패스 |
|
11 |
작동 방법 |
|
전자기 또는 스프링 에너지 저장 유형 |
|
12 |
치수 (너비*깊이*높이) |
mm |
1100*1200*2650 (1000a 미만) |
|
13 |
무게 |
kg |
1000 |
◆ 구조
이 XGN2-12 박스 타입 고정 금속 폐쇄 스위치 장비는 금속 폐쇄 박스 구조이며 장비 프레임은 앵글 스틸로 용접됩니다. 장비는 회로 차단기, 버스 룸, 케이블 룸 및 강철 판에 의한 릴레이 룸으로 나뉘며 장비의 주요 구성 요소의 작동은 관찰 창과 외관의 조명 램프를 통해 관찰 할 수 있습니다. 장비의 기술적 성능을 향상시키기 위해 주요 구성 요소 (예 : 회로 차단기 및 로터리 단절 자)가 재 설계되었습니다. XGN2-12 박스 유형 고정 금속 밀폐 스위치 장비의 레이아웃에 따르면, 릴레이 룸에 릴레이를 설치하고, 신호 릴레이, 계기, 신호 조명을 도어에 설치할 수 있으며, 뒷면에 버스 룸과 케이블 룸을 사용하여 전선을 편리하게 연결할 수 있습니다. 전면은 회로 차단기이며 장비 유지 보수에 편리합니다. 장비의 내부 메커니즘에 대한 그림 1 및 그림 2 및 제품 매뉴얼을 참조하십시오.

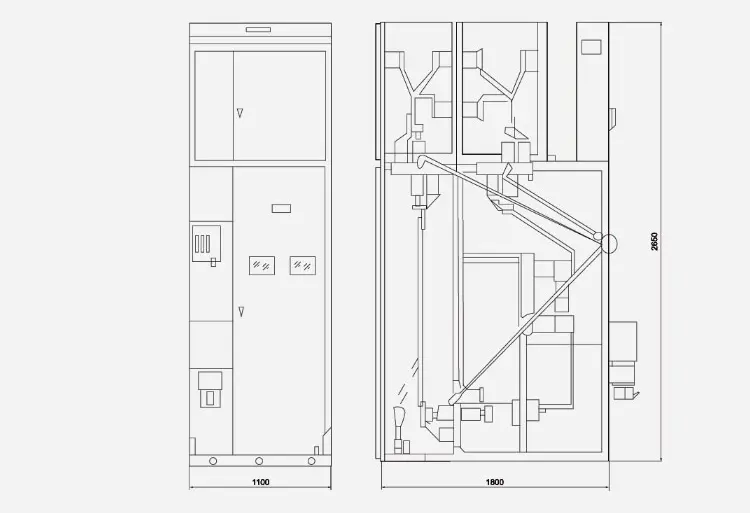

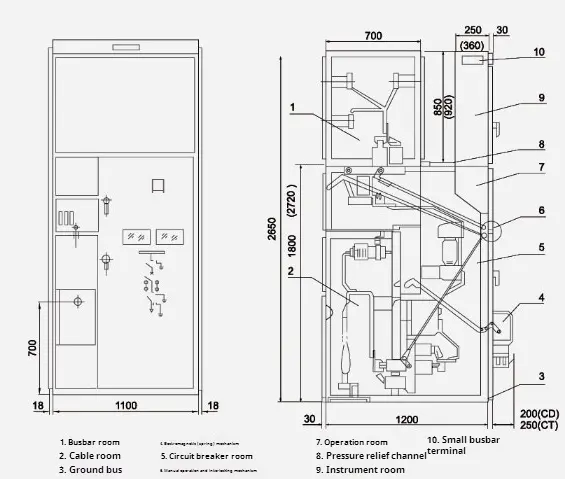

● XGN □ -12/07D 개요 도면
● XGN □ -12 (바이 패스 케이블 아울렛) 개요 도면

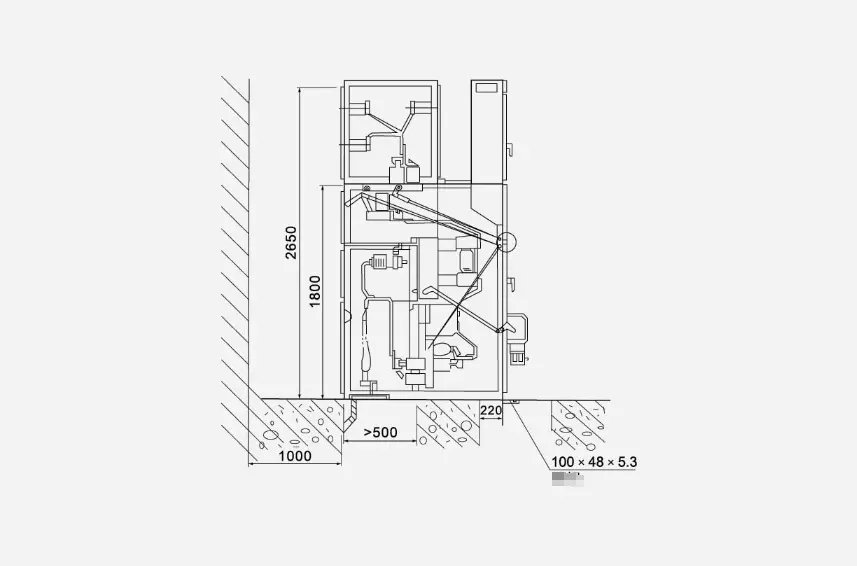

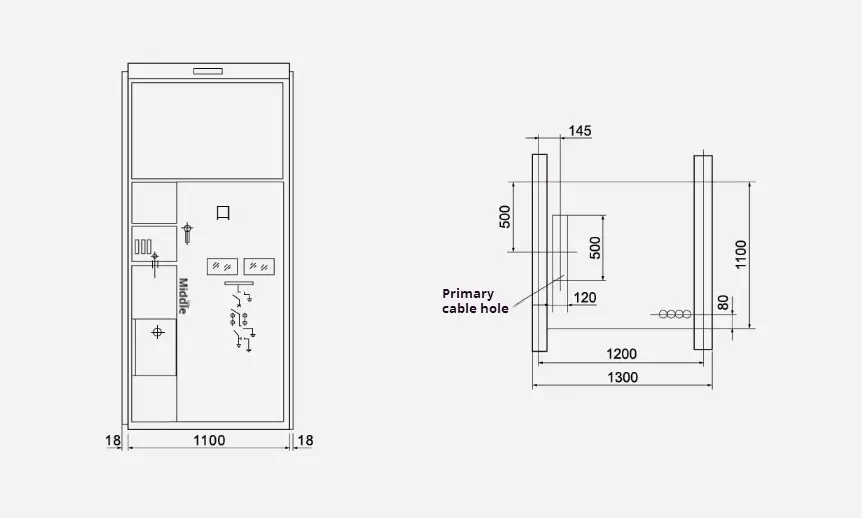

● 전체 치수 설치 도면
