갑옷 손상 교대 스위치 장비

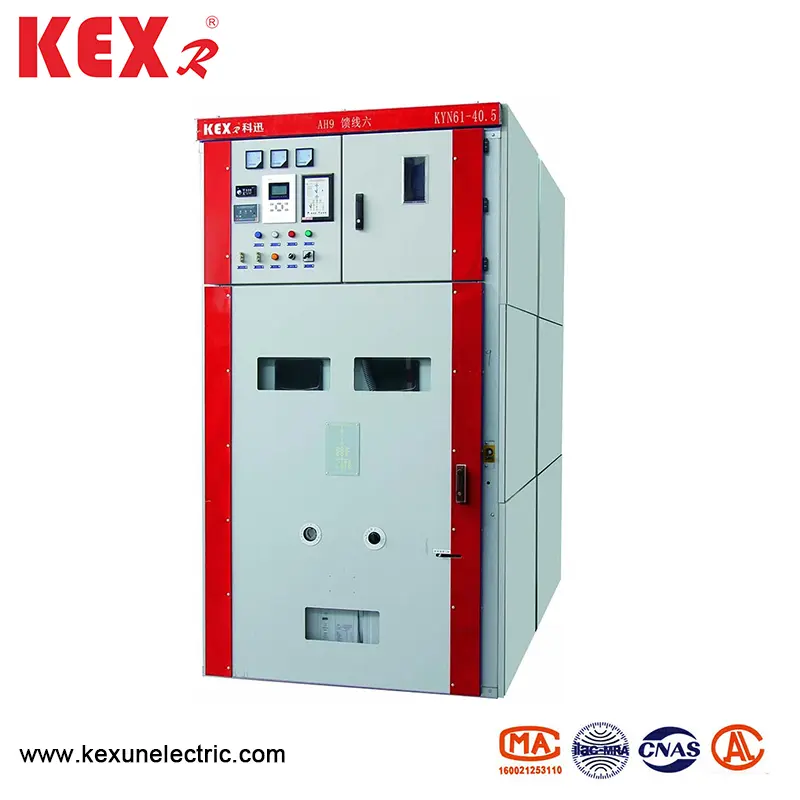

중국 공급 업체의 Kexun이 특별히 생산 한 Kyn61-40.5는 40.5kV 전압 레벨을 갖춘 중간 및 고전압 전력 시스템에 적합하며 주로 변전소, 산업 및 광산 기업 및 새로운 에너지 분야의 전력 분포에 사용되는 갑옷 입찰 이동 스위치 장비입니다. 중간 전압 장비와 비교하여, 갑옷 입은 시프팅 스위치 장비는 더 큰 볼륨과 강한 단열재의 특성을 갖습니다.

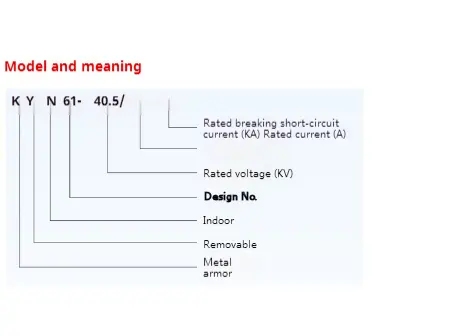

모델 : Kyn61-40.5
브랜드 ： Kexr

문의 보내기

제품 설명

● 요약

Kyn61-40.5 갑옷 입찰 이동 스위치 장비 (이하 장비라고 함)는 3 단계 AC 50Hz 및 정격 전압이 40.5kV 인 완전한 실내 분배 장치입니다. 발전소, 변전소 및 산업 및 광업 기업은 전기 에너지를 받고 분배하여 회로를 제어, 보호 및 감지 할 수 있으며 빈번한 작업이있는 곳에서도 사용할 수 있습니다. 이 스위치 장비는 GB/T11022-1999, GB3906-2006 및 DL404-1997을 준수합니다.

Armor Clad Shifting Switch Equipment

● Kyn61-40.5의 각 구성 요소에 대한 기술 매개 변수 유형 갑옷 입찰 이동 스위치 장비

◆ 진공 스위치 기어

숫자	목	단위	데이터
1	정격 전압	KV	40.5
2	정격 전류	A	1250, 1600, 2000
3	정격 주파수	HZ	50
4	정격 단기 견딜 수있는 전류	그만큼	20,25,31.5
5	정격 피크 견해 전류	그만큼	50,63,80
6	정격 작업 주파수 전압 견딜 수 있습니다	KV	95/1 분
7	정격 조명 임펄스 전압	KV	185
8	단락 지속 시간 등급	S	4
9	IP 학위		IP3X

◆ 진공 회로 차단기

숫자	목	단위	데이터
1	정격 전압	KV	40.5
2	정격 주파수	HZ	50
3	정격 작업 주파수 전압 견딜 수 있습니다	KV	95/1 분
4	정격 조명 임펄스 전압	KV	185
5	정격 전류	A	1250, 1600, 2000
6	정격 단기 견딜 수있는 전류	그만큼	20,25,31.5
7	정격 단락 중단 전류	그만큼	20,25,31.5
8	단락 지속 시간 등급	MS	30≤T≤60
9	IP 학위	MS	50≤T≤100
10	개봉 시간	MS	20
11	마감 시간	MS	10000
12	정격 단락 중단 현재 시간	시간
13	기계적 수명	시간

◆ 스프링 작동 기계

목		단위	데이터
정격 작동 전압	브레이크 브레이크 코일	V	DC220/110 AC220/110
	닫는 코일
정격 운영 전류	브레이크 브레이크 코일	A	0.96 (220V) 1.05 (110V)
	닫는 코일
에너지 저장 모터 파워		W	230
에너지 저장 모터 전압		V	DC220/110 AC220/110
에너지 StorageTime		S	≤12

● Kyn61-40.5의 구조적 특성 유형 갑옷 입찰 교환 스위치 장비

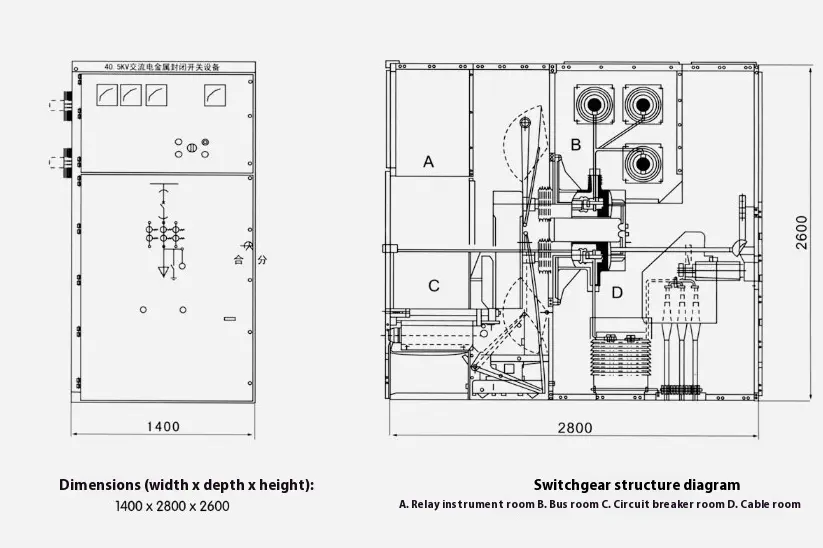

스위치 장비는 GB3906-1991 및 IEC298의 기본 장갑 금속 밀폐 장비에 따라 설계되었습니다. 전체 장비는 장비와 드로우 가능한 부품 (핸드 카트)의 두 부분으로 구성됩니다. 장비 구조는 볼트와 조립되고 결합됩니다. 스위치 장비의 내부는 금속 파티션으로 회로 차단기 실, 메인 버스 룸, 케이블 룸 및 릴레이 계기 룸으로 나뉩니다. 쉘의 보호 레벨은 IP3X에 도달하고 구획 사이의 보호 레벨은 IP2X이며 모든 금속 구조 부재는 확실하게 접지됩니다. 주 루프 시스템의 각 구획에는 독립 배기를위한 압력 방출 채널이 있습니다.

◆ 쉘과 파티션

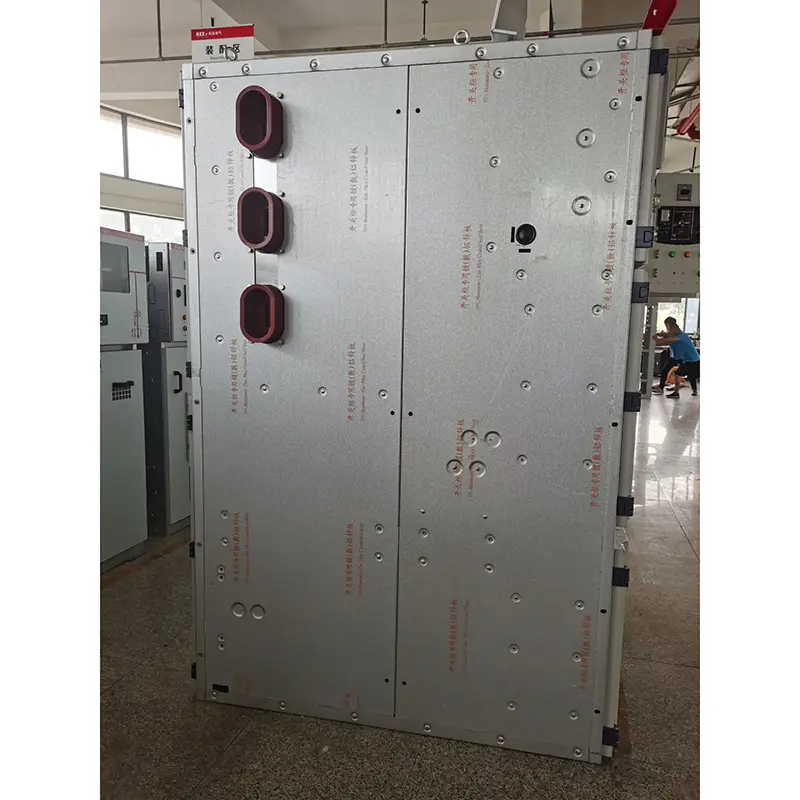

Armor-Clad Shifting Switch 장비의 쉘 및 파티션은 CNC 공작 기계에 의해 가공 및 구부러진 후 냉간 압연 강판으로 볼트로 고정됩니다. 따라서 조립 된 장비는 구조적 치수의 균일 성을 보장 할 수 있습니다. 갑옷 입찰 이동 스위치 장비는 회로 차단실, 메인 버스 룸, 케이블 룸 및 릴레이 계기 룸으로 나뉘며 각 부품은 접지 금속 파티션으로 분리됩니다.

◆ Handcart

핸드 카트는 회로 차단기 핸드 카트, 전압 변압기 핸드 카트, 미터링 핸드 카트, 분리 핸드 케이트 등으로 나눌 수 있습니다. 핸드 카트에는 테스트/분리 위치와 장비의 작업 위치가 있으며, 각 위치에는 연동 장치가 장착되어있어 핸드 카트가 위의 두 위치에있을 때 자연스럽게 움직일 수 없도록합니다.

◆ 회로 차단기 구획

핸드 카트가 이동하기 위해 회로 차단기 구획에 특정 트랙이 설치됩니다. 회로 차단기가 테스트 위치와 작업 위치 사이를 이동하면 분리 밸브가 자동으로 열거 나 닫히므로 직원이 충전 된 본체에 닿지 않도록합니다. 핸드 카트는 장비 도어를 닫은 상태에서 작동 할 수 있으며 장비의 핸드 카트 위치는 관찰 창을 통해 볼 수 있으며 동시에 핸드 케이트의 기능적 표시를 볼 수 있습니다.

◆ 버스 구획

메인 버스는 하나의 갑옷으로 입힌 교환 스위치 장비에서 다른 장갑 고기 장비로 이어지고 가지 작은 버스와 정적 콘택스 상자에 의해 고정되며 인접한 장비의 사이드 플레이트를 건너면 버스 소매에 의해 고정됩니다. 모든 버스는 복합 단열재를 채택합니다.

◆ 케이블 칸

PT, 접지 스위치, 라이트닝 Arrester 및 여러 케이블은 케이블 룸에 설치할 수 있습니다.

◆ 릴레이 룸

실내 보드 및 릴레이 패널에는 제어 및 보호 구성 요소, 계량 및 디스플레이 기기 및 라이브 모니터링 표시기와 같은 보조 구성 요소가 장착 될 수 있습니다.

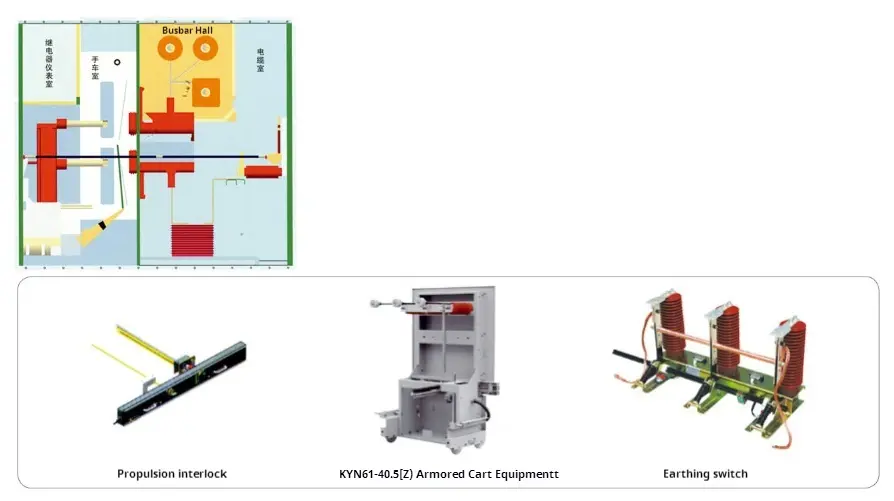

◆ 연동 장치

Armor-Clad Shifting Switch 장비에는 신뢰할 수있는 연동 장치가있어 운영자 및 장비의 안전성을 효과적으로 보장합니다.

Armor Clad Shifting Switch Equipment

접지 스위치가 OFF 위치에있을 때, 핸드 카트는 테스트/격리 위치에서 작업 위치로만 이동할 수 있습니다. 뒷문을 열 수 없으므로 전기 간격으로 잘못 입력하는 것을 방지합니다. 핸드 카트가 장비에서 완전히 철수되거나 핸드 케이트가 장비의 테스트/분리 위치에 있고 접지 스위치가 연동 및 잠금 해제되면 접지 스위치를 닫을 수 있습니다. 핸드 카트가 작업 위치에 있으면 접지 스위치를 닫을 수 없습니다. 접지 스위치가 실수로 켜지는 것을 방지하고 접지 스위치가 닫힌 위치에있을 때 핸드 카트가 작업 위치로 이동하는 것을 방지합니다. 회로 차단기 핸드 카트가 테스트/분리 위치에 있거나 작동 위치에있을 때만 회로 차단기를 작동 할 수 있습니다. 또한 회로 차단기가 닫힌 후 핸드 카트는 움직일 수 없으므로 실수로 회로 차단기를 밀고 당기는 것을 방지합니다. 전기 인터 로킹은 장비간에 설치할 수 있습니다.

◆ 접지 장치

케이블 룸에는 6 × 50mm2 접지 버스 바가있어 인접한 장비를 통과하고 장비와 잘 접촉 할 수 있습니다.

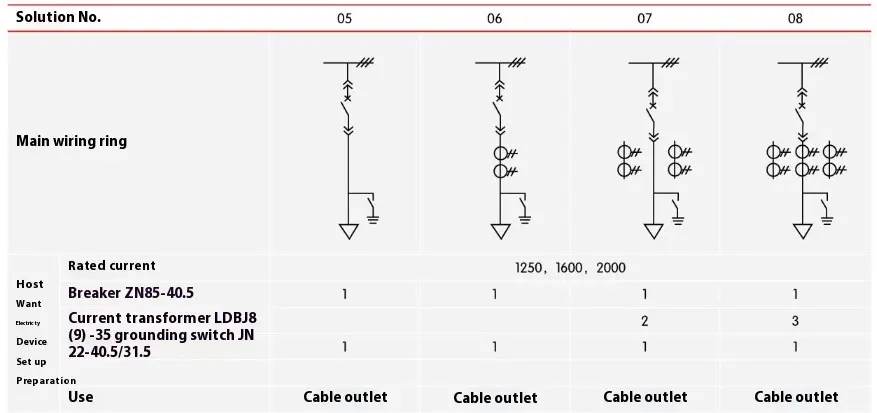

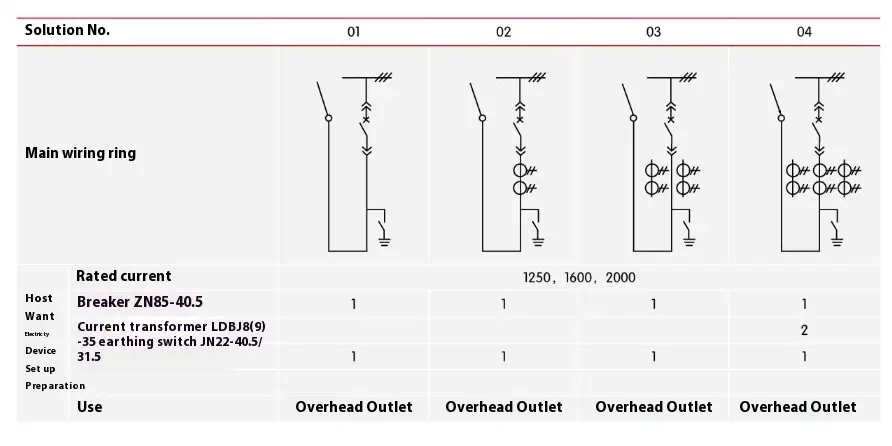

● 주요 배선 체계

방어구가 손상된 선회 스위치 장비에 일반적으로 사용되는 27 개의 일반적인 기본 배선 체계가 있으며, 이는 사용자의 케이블 및 나가는 라인, 오버 헤드 및 나가는 라인, 통신 및 측정, 보호 등의 요구를 충족시킬 수 있습니다. 기존 체계와 다른 체계가있는 경우 제조업체와 상담하십시오.
