미리 설치된 미국 박스 타입 변전소

Kexun은 중국에서 고품질 ZBW-12 사전 설치된 미국 박스 타입 변전소 생산을 전문으로하는 공장입니다. 이 제품은 사용하기 쉽고 운송하기 편리하며 환경 친화적이며 오염이없고 강한 부식 저항성이 있습니다. 상자 본체는 완전히 밀봉되고 완전히 절연 된 구조를 채택하여 절연 거리가 필요하지 않으며 개인 안전을 안정적으로 보호합니다.
모델 : ZBW-12
브랜드 ： Kexr

문의 보내기

제품 설명

● 제품 구조 특성

◆ ZBW-12 사전 설치된 American Box Type 변전소는 소형 구조와 소량이 있으며, 이는 동일한 용량을 가진 국내 유럽 박스 변압기의 약 1/3 ~ 1.5에 불과하므로 바닥 공간을 크게 줄입니다.

◆ 변전소는 단열 거리없이 완전히 밀봉되고 완전히 절연 된 구조를 채택하고 개인 안전을 안정적으로 보호합니다.

◆ 고전압 배선은 유연한 전원 공급 모드와 높은 신뢰성을 갖춘 링 네트워크 및 터미널에 사용될 수 있습니다.

◆ 우수한 변압기 성능 : 저 손실, 저음 및 저온 상승; 강한 과부하 용량, 단락 저항 및 충격 저항.

◆ 모든 종류의 저전압 피드 아웃 요구 사항을 충족하며,이 계획에 따라 선택하거나 직접 설계 할 수 있습니다.

● 기술 매개 변수 테이블

일련 번호	목	단위	기술 매개 변수
1	정격 전압	KV	10/0.4
2	최대 작동 전압	KV	12
3	정격 주파수	HZ	50
4	정격 용량	KVA	150-1600
5	1 분 전력 주파수 견실 전압	KV	35
6	번개 임펄스 전압	KV	75
7	냉각 방법		오난
8	고전압 백업 퓨즈의 전류 파괴	그만큼	50
9	플러그인 퓨즈의 전류 파괴	그만큼	2.5
10	환경 온도	℃	-35 ~ 40
11	허용 코일 온도 상승	℃	65
12	무부하 전압 조절		± 5% 또는 ± 2*2.5%
13	소음 수준	DB	50
14	IP 학위		IP43

● 퓨즈

사전 설치된 American Box Type 변전소의 고전압 측면에는 백업 보호 퓨즈 및 플러그인 퓨즈의 직렬 연결을 통해 전체 범위 보호 기능이 제공되며, 원칙적으로 경제적이고 신뢰할 수 있습니다. 백업 방지 퓨즈는 오일-가공 된 고전압 전류 제한 퓨즈가 큰 파괴 용량입니다. 변압기가 내부적으로 실패한 경우에만 플러그인 퓨즈에는 이중 민감성 퓨즈가 장착되어 전류 및 온도를 두 배로 보호 할 수 있습니다. 듀얼에 민감한 퓨즈가 날아간 후 퓨즈 코어를 현장에서 쉽게 교체 할 수 있습니다.

● 구조 및 작동 순서

1. 레이아웃

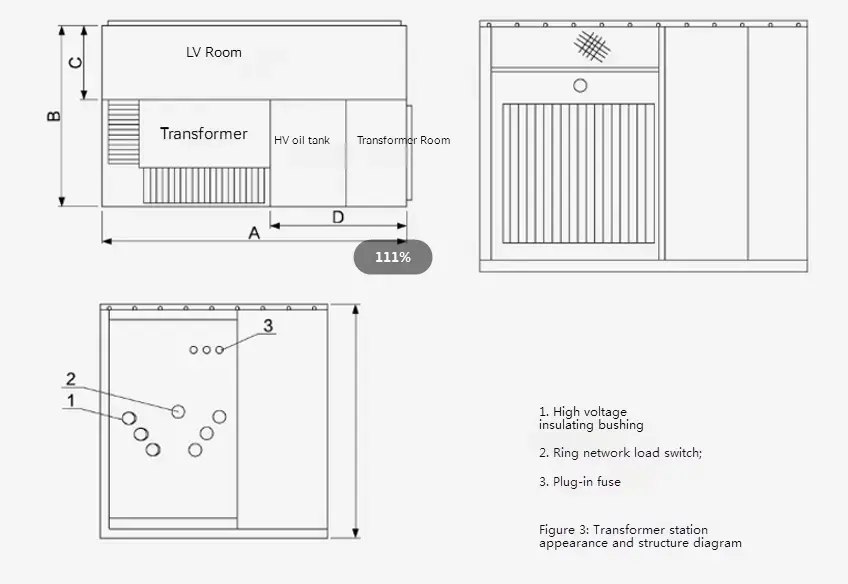

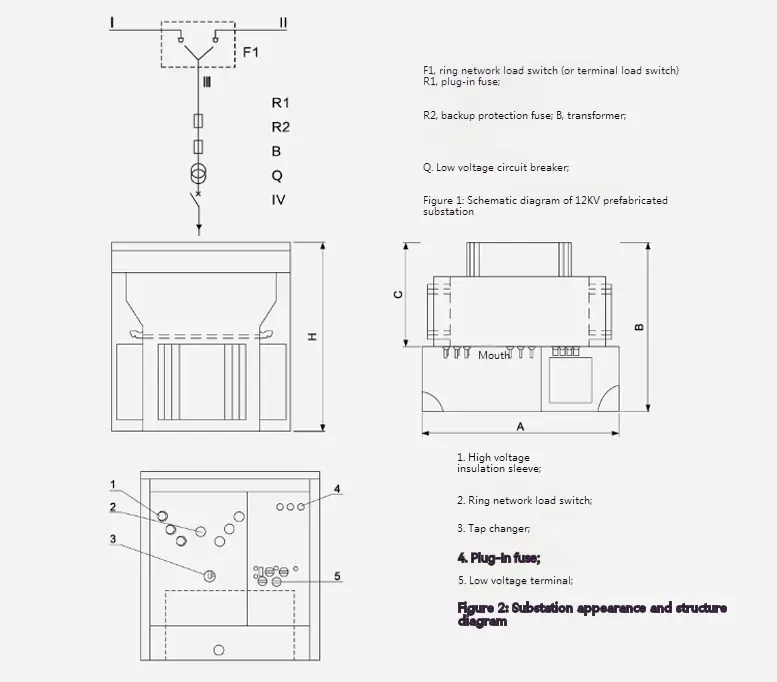

10kV ZBW-12의 미리 설치된 미국 박스 유형 변전소의 모양과 구조는 그림 2 및 그림 3을 참조하십시오. 오일 탱크는 두 부분으로 나뉩니다. 상단 부분은 고전압 오일 탱크이고 하단은 변압기 오일 탱크입니다. 두 부분은 전기적으로 만 연결되어 있지만 오일은 차단됩니다. 회로도는 그림 1에 나와 있는데, "I"및 "I"라인은 루프 네트워크 피더, LL "브랜치는 변압기 분기이고"V "는 저전압 출력입니다. 변전소는 링 네트워크 전원 공급 시스템과 터미널 시스템 모두에서 사용될 수 있으며 변환은 매우 편리합니다. 라인의 피드와 "L ⅲ"브랜치는 링 네트워크의로드 스위치로 전환됩니다. 동시에, 변압기의 고전압 측면의 들어오는 터미널에는 백업 보호 퓨즈와 플러그인 퓨즈가 장착되어 단락 결함 및 과부하 및 분기의 온도 보호를 보호합니다. 동시에, 고전압 디스플레이 장치 및 번개로 체서도 설치할 수 있습니다. 변압기의 저전압 끝은 미터 및 저전압 회로 차단기를 통과 한 후 출력됩니다.

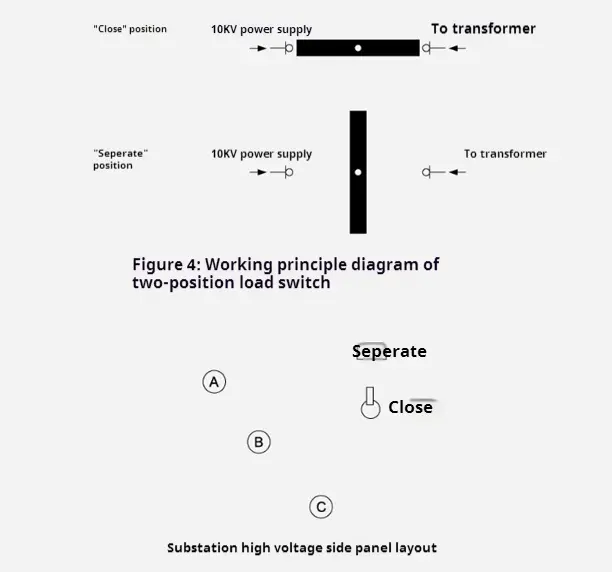

Pre Installed American Box Type Substation

치수와 무게

용량	A	B	C	H	체중 (kg)
200kva 미만	1830	1420	820	1850	2800 이하
250 ~ 400kva	1830	1450	850	1980	3000 ~ 3300
500 ~ 630kva	1830	1480	880	2070	3600 ~ 3950
800kva	2200	1700	950	2170	4500

2. 변압기

Kexr 사전 설치된 미국 박스 타입 변전소는 새로운 S9 및 S11 시리즈 3 상 오일 범람 변압기를 채택합니다. 낮은 부하 손실, 저온 상승, 저음 및 낮은 높이의 장점이 있습니다. 변압기의 부하 손실 및 하중 손실은 원래 S9 변압기의 것보다 낮으며 현재 국내 고급 레벨에 도달합니다. 변압기는 완전히 밀봉 된 구조로, 수분으로 인한 대기 오염 및 단열 분해를 효과적으로 분리합니다. 오일 탱크 상단에 40-90mm의 에어 쿠션이 남아있어 오일 탱크 쉘의 골판지와 함께 열 소산 및 냉각의 역할을 수행 할 수 있으며 내부 압력을 효과적으로 감소시킬 수 있습니다.

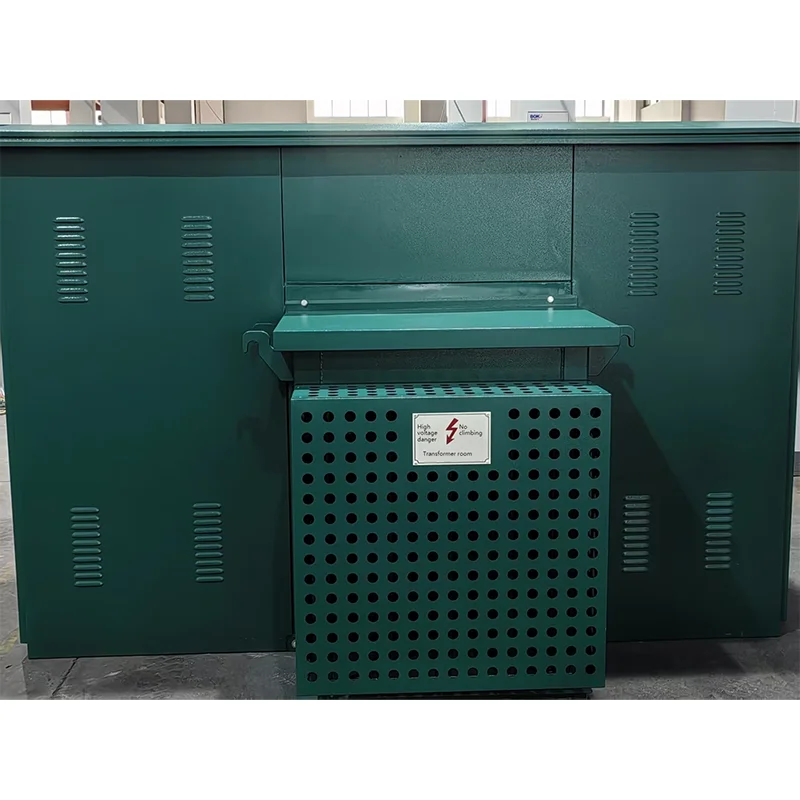

Pre Installed American Box Type Substation

치수와 무게

용량	A	B	C	H	체중 (kg)
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

3. 백업 보호 퓨즈

변압기 브랜치의 플러그인 퓨즈 (그림 2의 R1 및 R2 참조)와 직렬로 연결되어 전체 범위 보호 퓨즈를 형성합니다. 변전소 내부에 단락 결함이있을 때만 불이 켜져 있으므로 부는 확률은 매우 낮습니다. 상부 오일 탱크에 설치되어 있으며 오일 탱크를 업데이트하려면 오일 탱크를 열어야합니다.

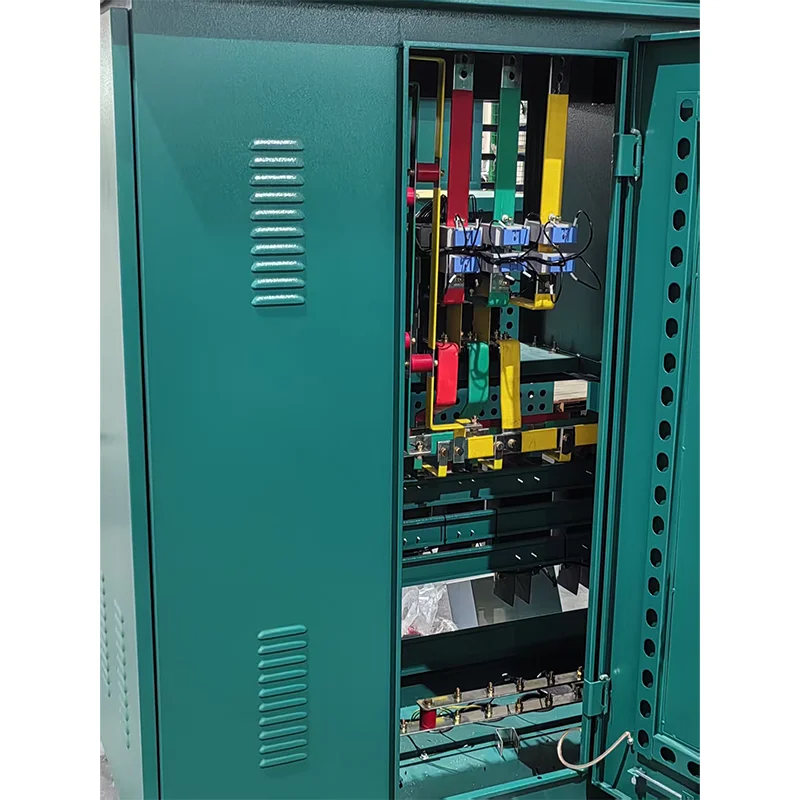

Pre Installed American Box Type Substation

4. 플러그인 퓨즈

◆ 녹는 코어는 이중 감도 (온도 및 전류)를 가지고 있습니다. 즉, 하중 측면이 실패하면 (과부하 또는 과도한 온도) 녹습니다. 플러그인 퓨즈 및 백업 보호 퓨즈는 직렬로 사용되며, 이는 작은 전류 (여러 번)에서 큰 전류 (수십 킬로 앰퍼)에 이르기까지 전체 범위를 보호 할 수 있으며 최대 파괴 전류는 50ka입니다.

◆ 백업 퓨즈 및 플러그인 퓨즈의 합리적인 일치는 전체 변전소의 성능에 직접적인 영향을 미칩니다. 퓨즈 선택 가이드 라인의 일부는 10kV 사전 설치된 American Box Type 변전소의 일부에 대해서만 참조 할 수있는 다음 표를 참조하십시오. 참고 : 다른 유형의 변전소에는 적합하지 않습니다.

변압기 용량 KVA	등급 (a)/백업 보호 퓨즈의 파괴 전류 (KA)	플러그인 퓨즈의 정격 전류 a
160	63/40	15
315	100/40	40
500	125/40	50
630	150/40	65

● 사전 설치된 미국 박스 타입 변전소의 개요 차원

ZBW-12는 미리 설치된 미국 박스 타입 변전소 표준 치수
용량 (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
