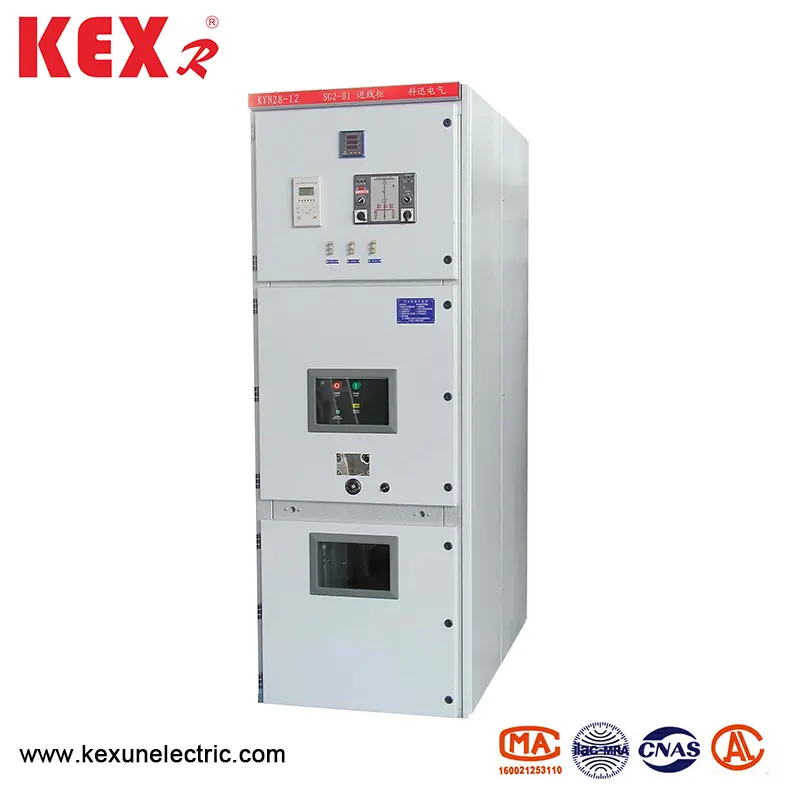

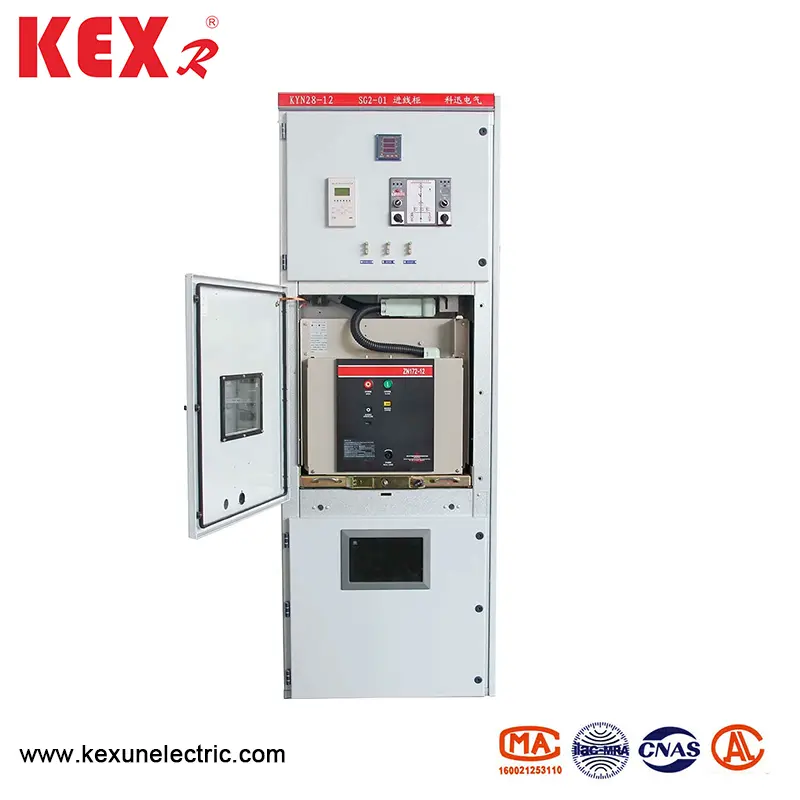

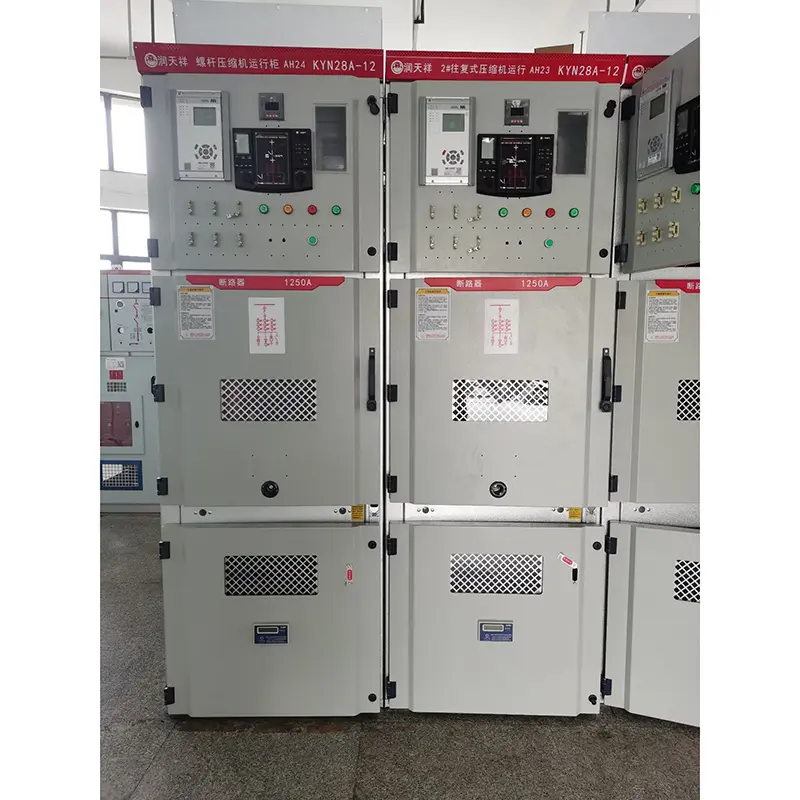

고전압 완료 세트

● Kyn28-12 유형 고전압 완료 세트의 적용

KYN28-12 (GZS1) 고전압 완료 세트는 3 단계 AC 50Hz 실내 완전 분배 장치로, 3-12kV 네트워크 전원 및 제어를 수신 및 배포하는 데 사용됩니다. 이 제품의 릴레이 챔버 패널에 다양한 마이크로 컴퓨터 기반 포괄적 인 릴레이 보호 장치를 설치할 수 있으며 시스템의 지능형 제어를 실현할 수 있습니다. 원격 제어, 원격 측정, 원격 통신 및 원격 조정 기능이 있으며, CANT CONMICAL 인터페이스를 통해 CAN 버스를 통해 필드 네트워크를 제어 할 수 있습니다. 또한 회로 차단기의 오해를 방지하고, 핸드 카트를 부하로 밀고, 당기고 당기고, 전기로 접지 스위치를 닫고, 접지 위치에서 전기를 보내고 실수로 실수로 들어가는 것을 방지하는 기능이 있습니다. 캐비닛에는 VSI (ZN63) 및 ZN12V 진공 회로 차단기뿐만 아니라 수입 된 VD4 진공 회로 차단기 및 VC 시리즈 진공 컨택 터가 장착 될 수 있습니다.

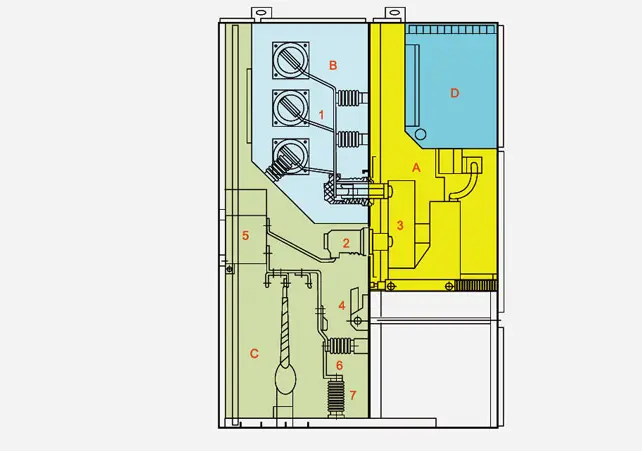

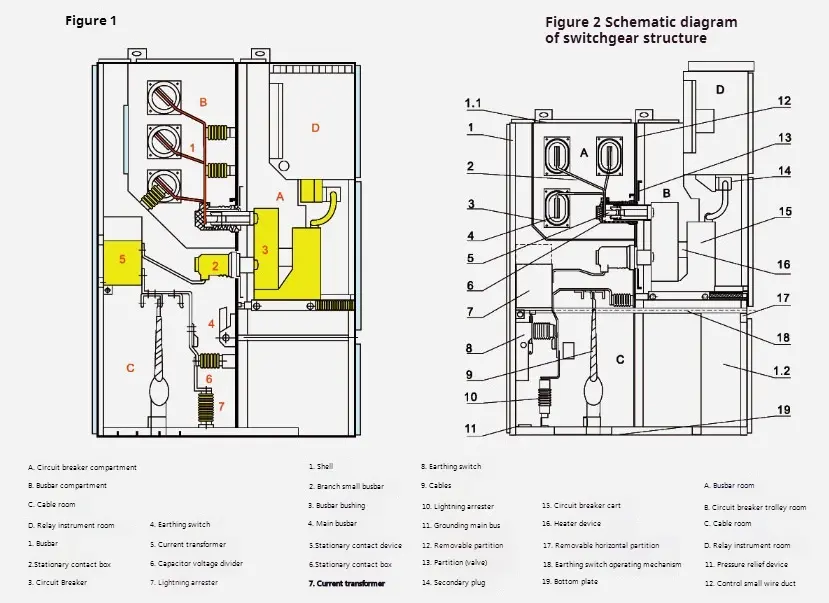

● Kyn28-12 유형 고전압 완료 세트의 구조 차트

● 고전압 완전 세트는 아래 표준에 충족합니다.

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● 고전압 완전한 세트 설명

고전압 완전 세트의 쉘 및 분할은 CNC 공작 기계에 의해 가공 및 구부러진 후 볼트로 고정 된 알루미늄 Zinc 코팅 된 강판 또는 강판으로 만들어져서 조립 된 고전압 완전 세트는 균일 성을 크기로 유지할 수 있습니다. 알루미늄 ZINC 코팅 강판은 강한 항-대구 및 항산화 효과 및 높은 기계적 강도를 갖는다. 고전압 완전 세트의 내부는 핸드 카트 룸, 버스 룸, 케이블 룸 및 릴레이 계기 룸으로 나뉘어져 있으며 각 장치의 쉘에는 독립적 인 접지가 있습니다. 그것의 문에는 모두 정전기 플라스틱이 뿌려져 표면에 충격 저항, 부식 저항 및 아름다운 외관의 장점이 있습니다 (사용자가 색상을 사용자 정의 할 수 있음).

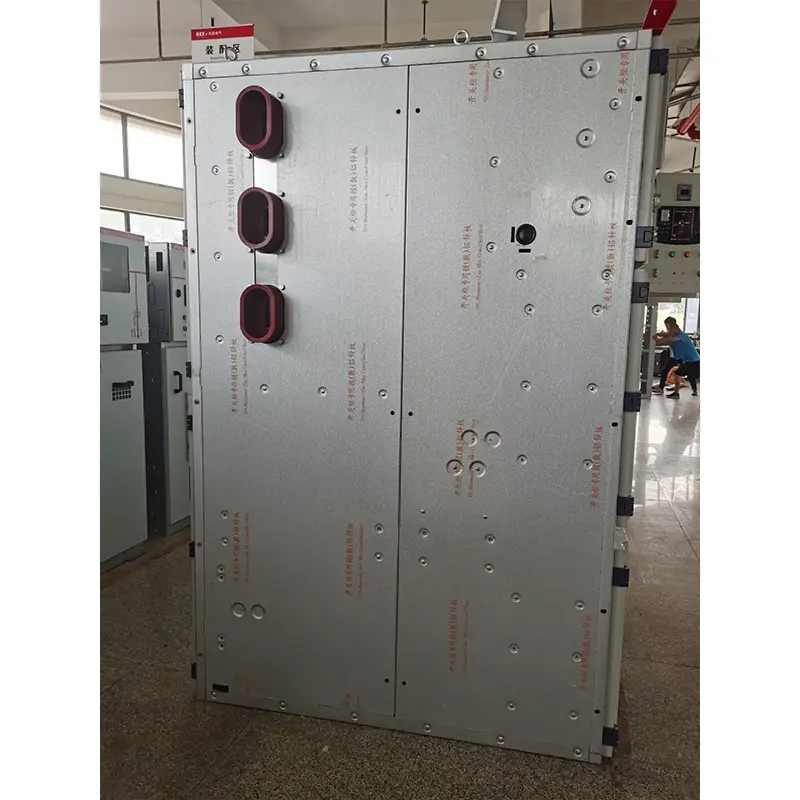

◆ 쉘과 파티션

캐비닛의 쉘 및 파티션은 CNC 공작 기계에 의해 구부러진 후 볼트로 고정 된 고품질 수입 알루미늄 코팅 아연 강판으로 만들어 지므로 조립 된 고전압 완전 세트는 균일 성을 유지할 수 있습니다. 그것은 강한 내식성 및 산화 저항성을 가지며 동일한 강판보다 기계적 강도가 높습니다. 고전압 완전 세트는 핸드 카트 룸 (회로 차단기 구획), 버스 룸, 케이블 룸 및 릴레이 계기 룸 (저전압 룸)으로 나뉩니다. 각 장치의 쉘은 독립적으로 접지되어 있습니다.

◆ 치수

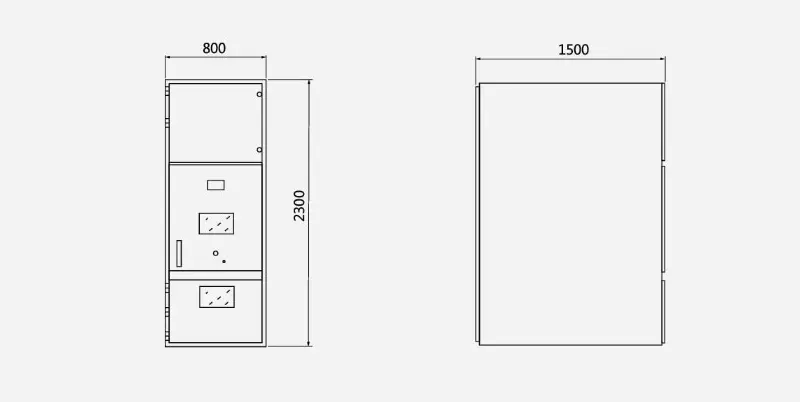

◆ 고전압 완료 세트의 개요 차원 도면

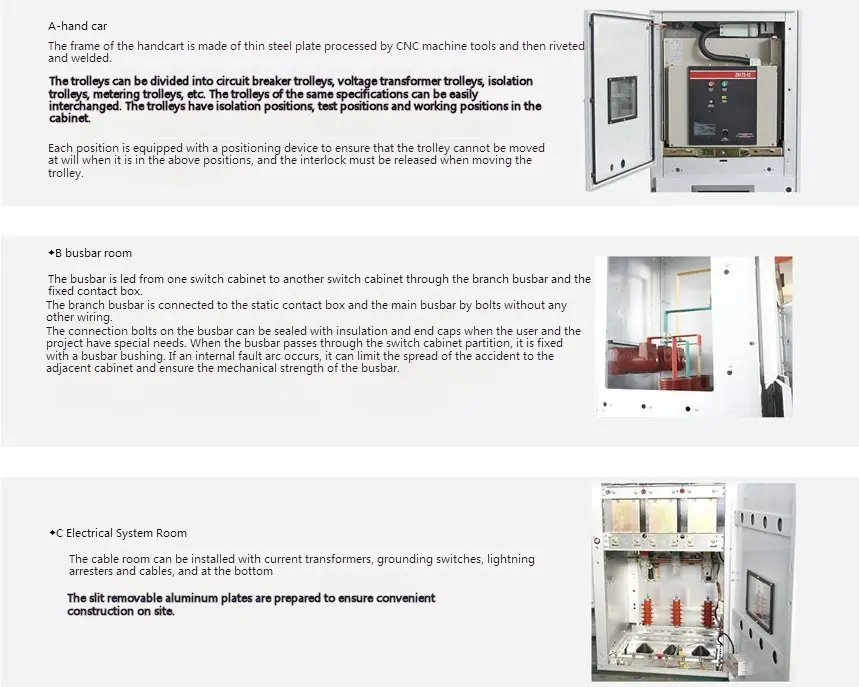

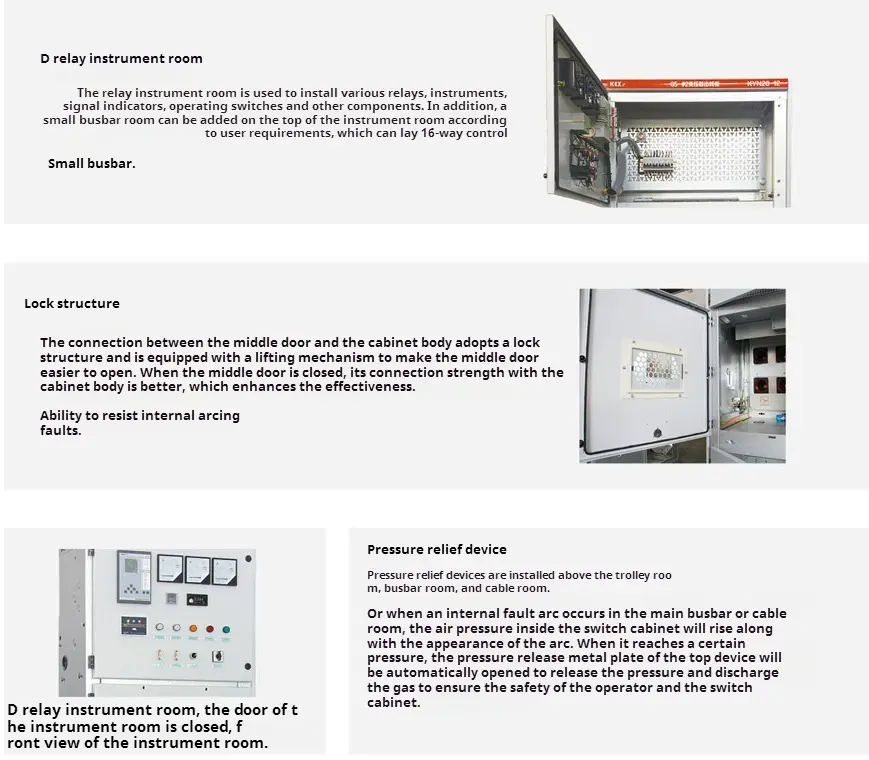

◆ Kyn28-12 유형 고전압 완료 세트의 중요한 구성 요소
