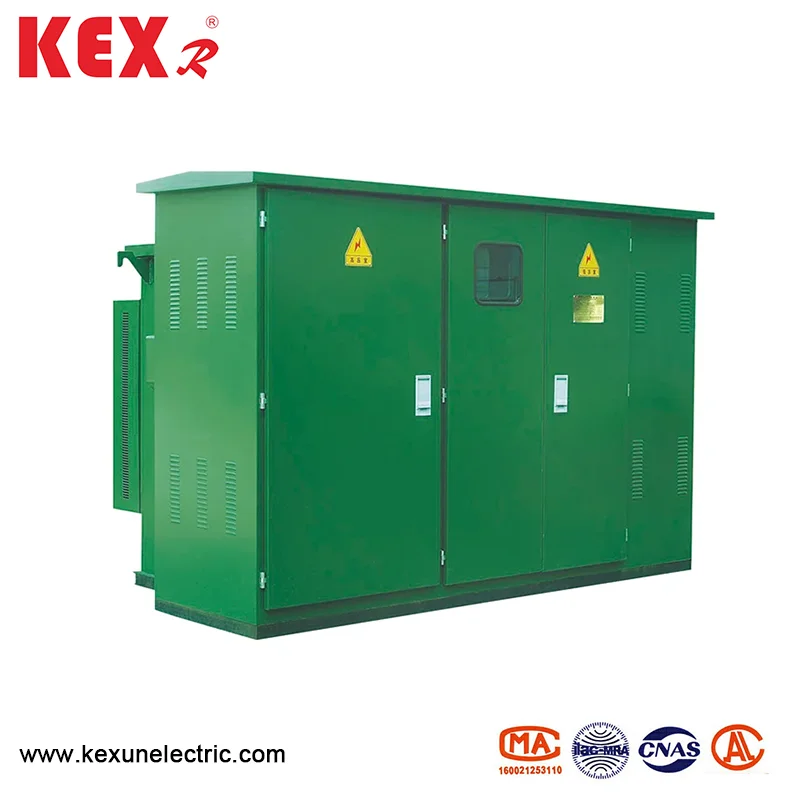

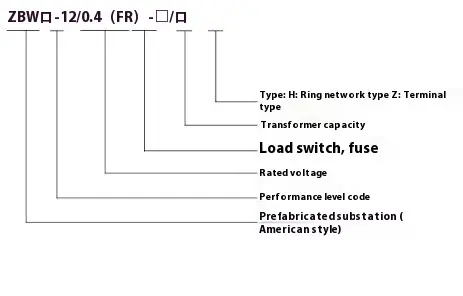

미리 설치된 미국 박스 타입 캐비닛

● 제품 장점

1. 사전 설치된 American Box Type 캐비닛에는 소형 및 표준 구조, 작은 바닥 공간이 있으며 동일한 용량의 유럽 유형보다 훨씬 적습니다.

2. 밀봉 된 절연 구조, 강한 안전성.

3. 사전 설치된 American Box Type 캐비닛은 손실 저소도, 저온 저하, 강한 과부하 용량, 단락 저항 및 강한 충격 저항을 가진 변압기를 채택하면 제품의 고성능을 보장합니다.

4. 고객의 맞춤형 요구 사항을 충족시키고 다양한 사용 시나리오를 처리하기 위해 다양한 솔루션을 수락하십시오.

● 캐비닛의 구조

◆ 전체 레이아웃

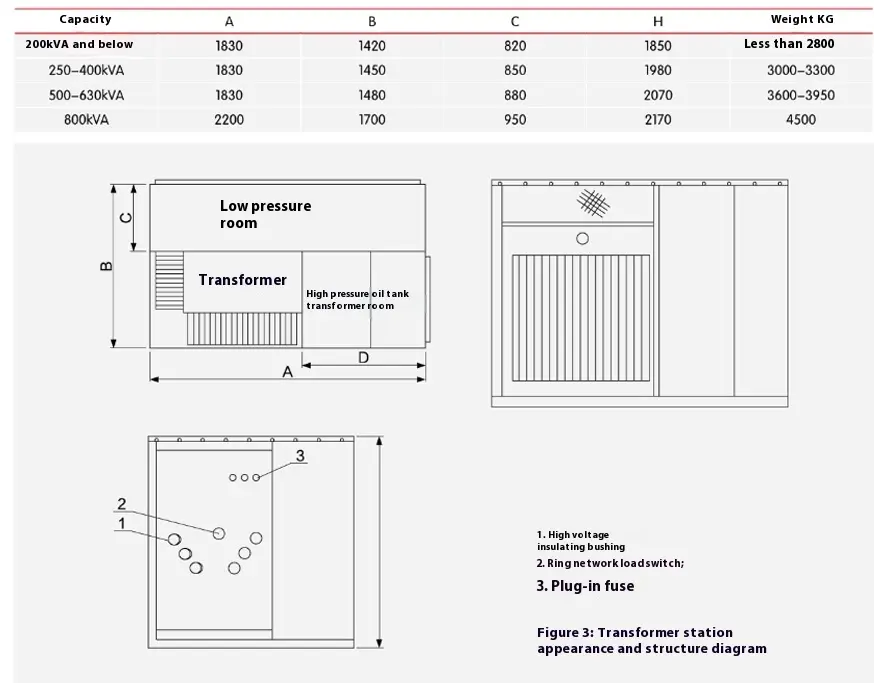

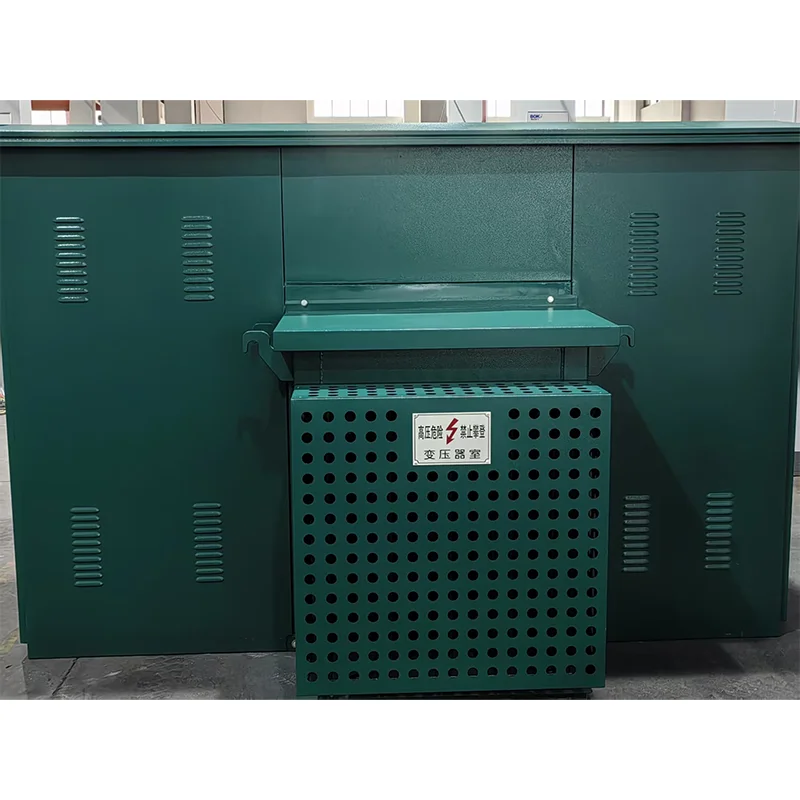

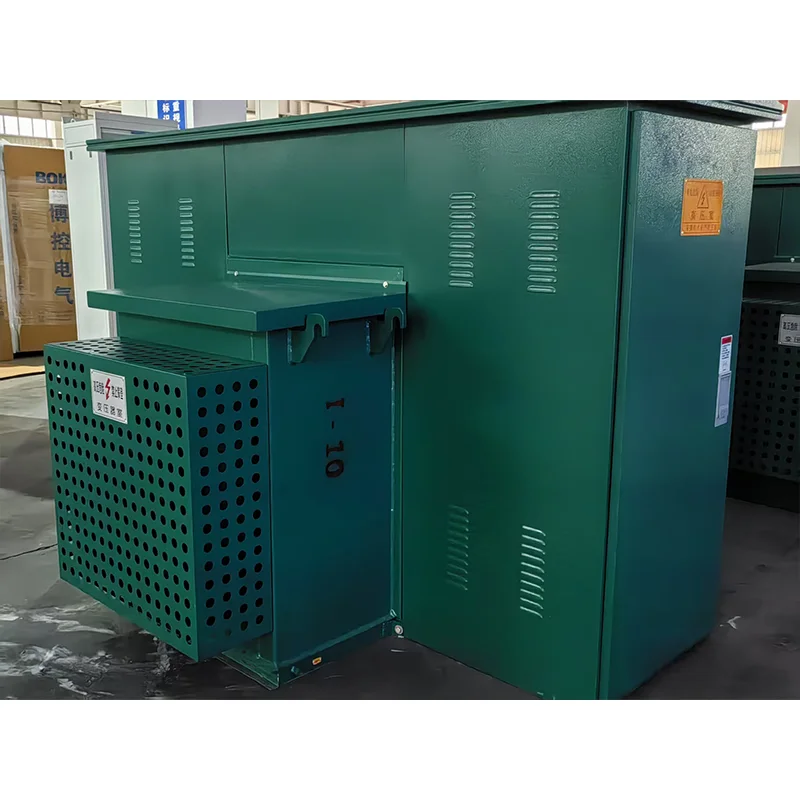

10kV 사전 설치된 아메리칸 박스 유형 캐비닛의 외관 및 구조는 그림 2 및 3에 나와 있습니다. 오일 탱크는 두 부분으로 나뉘어지고, 상부는 고압 오일 탱크이며, 하부는 변압기 오일 탱크입니다. 두 부분은 전기적으로 만 연결되며 오일이 차단됩니다. 회로도는 그림 1에 나와 있는데, "I"및 "I"라인은 루프 네트워크 피더, LL "브랜치는 변압기 분기이고"V "는 저전압 출력입니다. 캐비닛은 링 네트워크 전원 공급 시스템과 터미널 시스템 모두에서 사용할 수 있으며 변환은 매우 편리합니다. 라인의 피드와 "L ⅲ"브랜치는 링 네트워크의로드 스위치로 전환됩니다. 동시에, 변압기의 고전압 측면의 들어오는 터미널에는 백업 보호 퓨즈와 플러그인 퓨즈가 장착되어 단락 결함과 오버로드를 보호하고 분기의 온도 보호가 장착되어 있습니다. 동시에, 고전압 디스플레이 장치 및 번개로 체서도 설치할 수 있습니다. 변압기의 저전압 끝은 미터 및 저전압 회로 차단기를 통과 한 후 출력됩니다.

◆ 변압기

사전 설치된 American Box Type 캐비닛은 손실이 낮고 저온 상승 및 저음이 적은 S11 시리즈 3 상 유유 변압기를 채택합니다. 완전히 밀봉 된 구조는 수분으로 인한 대기 오염 및 단열 분해를 효과적으로 분리합니다. 오일 탱크 쉘의 골판지 시트는 열 소산 및 냉각의 기능을 가지며 내부 압력을 효과적으로 감소시킵니다.

◆ 2 스테이션 터미널로드 스위치

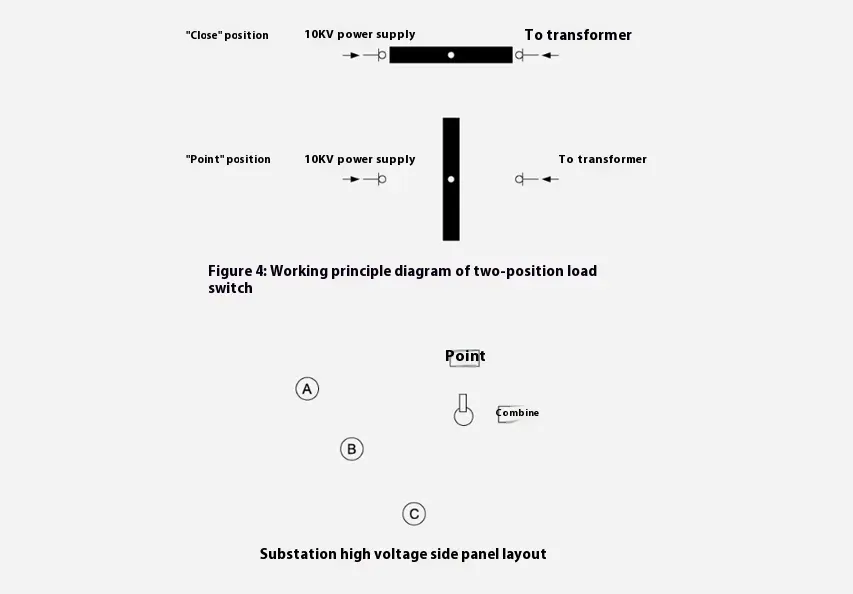

구조적 다이어그램은 그림 4에 나와 있으며, "I"는 고전압 수신 터미널에 연결됩니다. 작동 중에 사용자는 특수 작동 핸들을로드 스위치의 회전 샤프트에 삽입하고 시계 반대 방향으로 90도 회전하며로드 스위치는 "OFF"위치로 변합니다. 터미널로드 스위치는 터미널 전원 공급 장치 모드에서 변압기 분기 만 절단되거나 플러그인 퓨즈 코어를 교체 할 때 작동하므로 터미널 네거티브 하중 스위치는 두 개의 꺼짐 및 ON 위치 만 가지만 크기가 작기 때문에 작동력도 작습니다. 오일 탱크의 오일 오염을 줄이기 위해 압력 측 하중을 줄이기 위해로드 스위치를 작동하기 전에 사용자가 저전압 스위치를 끄는 것이 좋습니다.

◆ 보호 퓨즈

사전 설치된 American Box Type 캐비닛의 보호 퓨즈는 변압기 브랜치의 플러그인 퓨즈 (그림 2의 R1 및 R2 참조)와 직렬로 연결되어 전체 범위 보호 퓨즈를 형성합니다. 캐비닛 내부에 단락 결함이있을 때만 불이 듭니다. 따라서 부는 확률은 매우 낮습니다. 상부 오일 탱크에 설치되어 있으며 오일 탱크를 업데이트하려면 오일 탱크를 열어야합니다.

◆ 유형 퓨즈를 삽입하십시오

용융 코어는 이중 감도 (온도 및 전류)를 가지고 있습니다. 플러그인 퓨즈 및 백업 보호 퓨즈는 직렬로 사용되며, 이는 작은 전류 (여러 번)에서 큰 전류 (수십 킬로 앰퍼)에 이르기까지 전체 범위를 보호 할 수 있으며 최대 파괴 전류는 50ka입니다.

메모:

1. 표에 나열된 모든 것은 퓨즈 등급입니다. 백업 보호 퓨즈는 사전 설치된 미국 박스 타입 캐비닛 내에 단락 오류가있을 때만 날아갑니다.

2. 선택된 변압기는 Dyn11의 연결 모드에만 적합합니다.

3. 삽입 된 퓨즈를 선택할 때 변압기의 최대 용량 전류의 3-4 배는 300 년대 내에 용융되어야하며 동시에 0.1 초를 사용할 때 변압기의 최대 용량 전류가 녹지 않아야한다는 점을 충족해야합니다.

4. IEC 표준에 따르면, 퓨즈는 정치적 범위 -25 ℃ ~+40 ℃에서 작동 할 수있다. 오일 온도가 +40 °보다 높으면 퓨즈의 정격 전류는 1 ° 증가 할 때마다 1% 감소해야합니다.

◆ 팔꿈치 유형 및 "T"유형 케이블 헤드

12kV 사전 설치된 미국 박스 타입 Cabine의 고전압 및 발신 라인의 고전압 및 발신 라인은 들어오는 선과 발신 라인을 채택하고 고전압 전원 공급 장치는 에폭시-캐스트 절연 슬리브에 의해 오일 탱크에서 나옵니다. 공장의 테스트 및 사용자의 허용 테스트를 용이하게하기 위해 절연 슬리브 자체는 10kV 전력 주파수 견해 전압 및 번개 충동 견해 전압을 견딜 수 있습니다. 케이블 헤드를 설치하기 전에 사용자에게 번개가 필요한지 여부를 알아야합니다. 필요한 경우, 루프의 들어오는 나가는 선에서 하나의 절연 슬리브 세트는 이중 통과 유형을 채택하고 다른 세트는 단일 패스 유형을 채택합니다.

케이블 섹션과 일치하는 팔꿈치 또는 T 자형 케이블 헤드를 선택하고 내부 및 외부 표면과 절연 슬리브 표면을 무수 에탄올로 청소하고 슬리브 표면에 약간의 7501 진공 실리콘 그리스를 바르고 케이블 작업 영역의 특수 설치 사양에 따라 설치하십시오. 더블 패스 절연 슬리브의 다른 쪽 끝에는 같은 방식으로 특별한 밀봉 된 산화 아연 아연을 설치하십시오. 케이블 헤드 설치에 대한 지침을 참조하십시오.

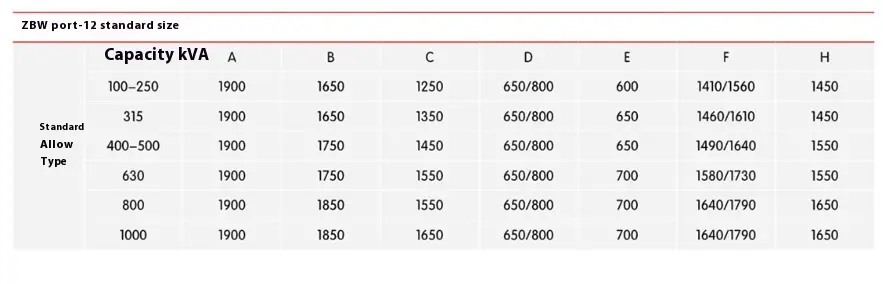

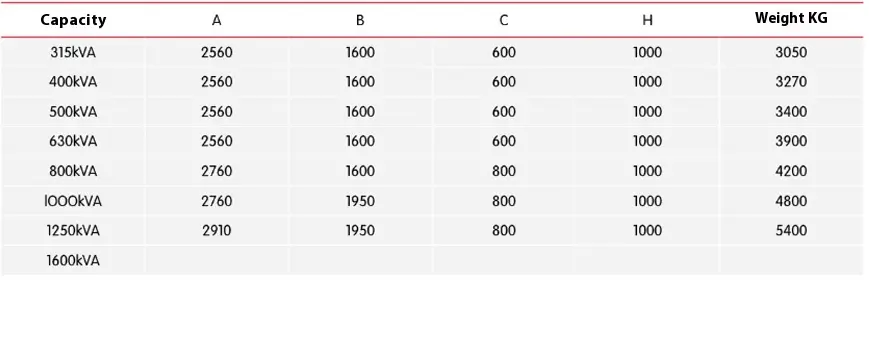

● 사전 설치된 American Box Type 캐비닛의 치수
