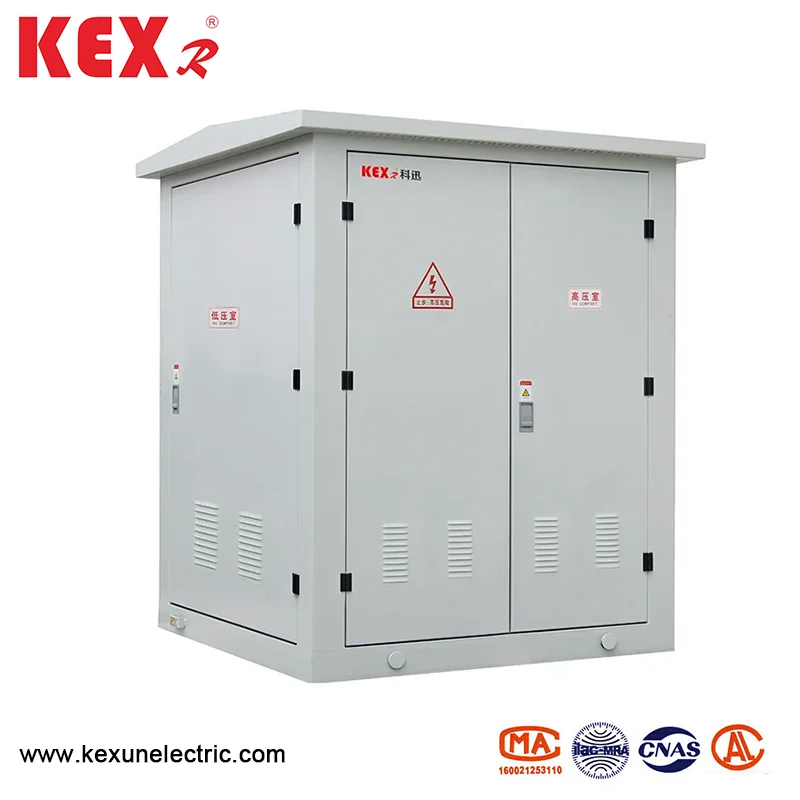

소형화 된 유럽 박스 타입 변전소

◆ 전체 구조

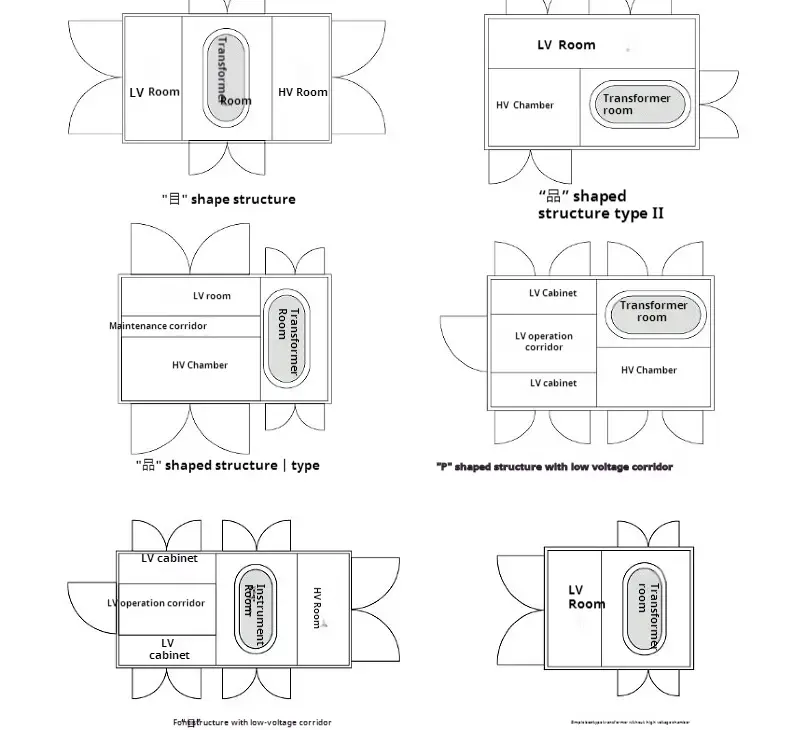

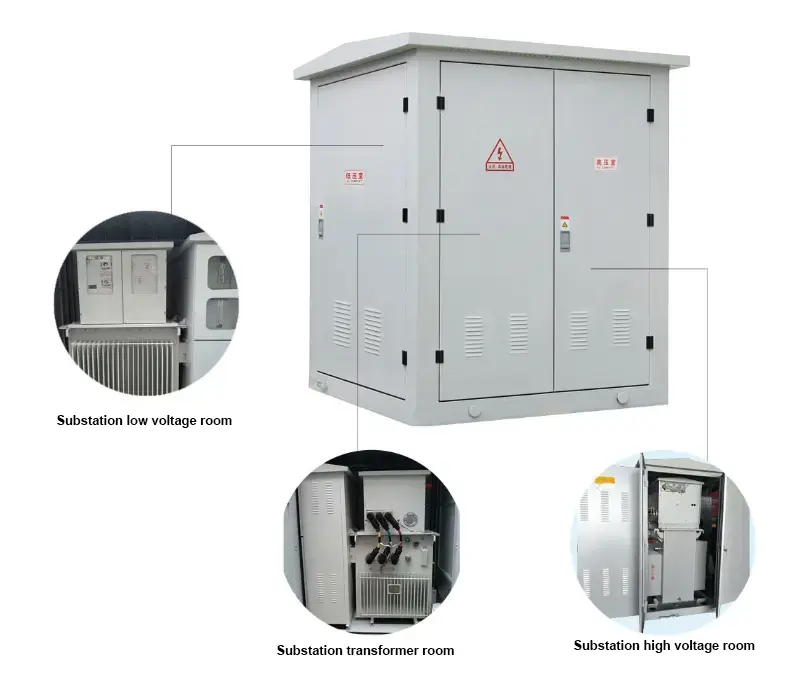

1. YB □ -12 소형 유럽 박스 타입 변전소는 주로 고전압 스위치 룸, 변압기 실 및 저전압 스위치 룸의 세 부분으로 나뉩니다. 이는 별도로 운송 할 수 있습니다.

2.이 제품은 제품의 온도 상승 수준을 보장하기 위해 독특한 대형주기 열 소산 설계를 채택하며, 객실 간의 별도의 밀봉은 방 사이의 열 교환을 형성하지 않습니다.

3. 제품 쉘은 고품질 스테인리스 스틸 플레이트로 만들어졌습니다. 강판 구조의 모든 부분은 특수한 항-대기 처리를 거쳤으며, 스테인레스 스틸 플레이트 구조는 강한 내식성과 우수한 기계적 강도를 갖는다.

4. 제품은 추가 건물 재단없이 실내에 직접 설치할 수 있으며, 이는 비용과 공간을 절약하고 설치하기에 편리합니다.

◆ 고전압 챔버

우리 회사가 독립적으로 개발 한 SF6 가스로 채워진 스위치 기어는 고전압에 채택되었으며 모든 스위치 기어와 버스 바가 외부에 노출 된 차체가없는 폐쇄 된 스테인리스 스틸 박스에 밀봉됩니다. 안전한 작동 및 높은 신뢰성; 완전 모듈 식 설계에서 모든 모듈은 전력 소비 요구 사항에 따라 측면 콘센트의 연결 모드와 최고 확장을 실현하고 전원 공급 장치 체계의 요구를 최대까지 충족시킬 수 있습니다.

◆ 저전압 챔버

저전압 측면 입구 및 출구 선은 모두 크기가 작고 아크가없고 교체하기 쉬운 새로운 성형 케이스 회로 차단기로 만들어집니다. 다기능 지능형 포괄적 인 보호 컨트롤러 및 새로운 통합 반응 전력 보상 장치.

◆ 변압기 챔버

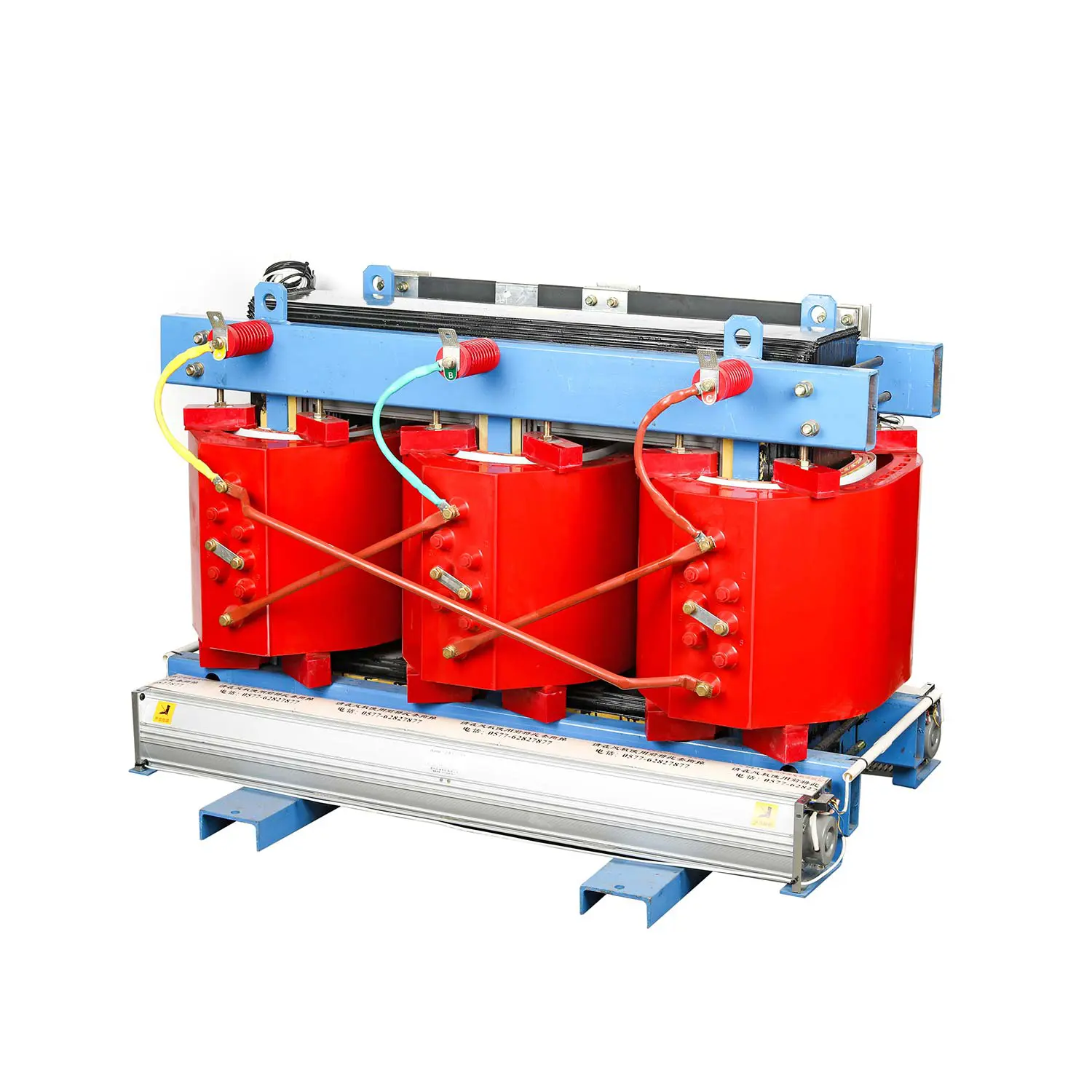

변압기는 에폭시 수지로 완전히 절연되어 있으며, 단열 및 내열 수준은 F이며 변압기는 연소 지원 재료가 없으며 작동 중에 환경에 도움이되지 않는 가스 또는 기타 중간 제품을 생산하지 않으므로 화염 지연, 환경 보호 및 에너지 절약의 특성을 갖습니다.

◆ 내부 링크

전압 변압기와 중국 고체 스위치는 회사의 고체 절연 케이블 액세서리로 연결되어 있으며, 이는 완전히 절연되고 안전하며 신뢰할 수 있습니다.

● 기능 및 특성

고전압 유럽 박스 변전소의 고전압 챔버는 고전압 하중 스위치, 고전압 퓨즈 및 라이트닝 Arrester로 구성되어 전력 전송을 중지하고 동시에 과부하 및 단락 보호를 가질 수 있습니다. 저전압 챔버는 저전압 에어 스위치, 전류 변압기, 전류계 및 전압계로 구성됩니다. 소형화 된 European Box 변전소는 선도적 인 가공 기술을 채택하며 부식성과 내마모성이 우수합니다. 장점은 유연한 조합, 편리한 운송, 설치 및 건축, 저렴한 비용, 오염 및 안전하고 안정적인 운영입니다. 동시에, 소형화 된 유럽 박스 변전소는 높은 수준의 자동화가있는 장치이며 지능적으로 설계되어 모든 부품을 완전히 보호하고 무인의 요구를 충족시킬 수 있습니다. 일반적으로, 소형 유럽 박스 변전소는 투자를 절약하고 가장 빠른 효과를 얻는 박스 변압기의 유형입니다.

● 고전압 챔버

고전압 챔버는 일반적으로로드 스위치와 퓨즈의 조합으로 보호됩니다. 퓨즈의 한 단계가 날아간 후, 3 상 연결이 시작됩니다. 로드 스위치는 압축 공기 유형, 진공 유형, 황 6 헥사 플루오 라이드 유형 등으로 제공되며, 이는 작동 메커니즘을 배포하고 자동 업그레이드를 실현할 수 있습니다. 퓨즈는 스트라이커와의 고전압 전류 제한 퓨즈로, 신뢰할 수있는 행동과 큰 파손 용량을 갖는다. 주요 기술 매개 변수는 아래 표를 참조하십시오. 800kVA 이상의 변압기의 경우 Zn12, Zn28 및 VS1과 같은 진공 회로 차단기를 보호하기 위해 선택할 수 있습니다.

● 저전압 챔버

저전압 챔버의 메인 스위치 측면은 회로를 선택적으로 보호 할 수있는 범용 또는 지능형 회로 차단기를 채택합니다. 아울렛 스위치는 크기가 작고 아크가 짧은 새로운 유형의 플라스틱 쉘 스위치를 채택합니다. 사용자가 선택할 수있는 컨택 터 및 비접촉식 스위칭 모드가 있습니다.

● 변압기

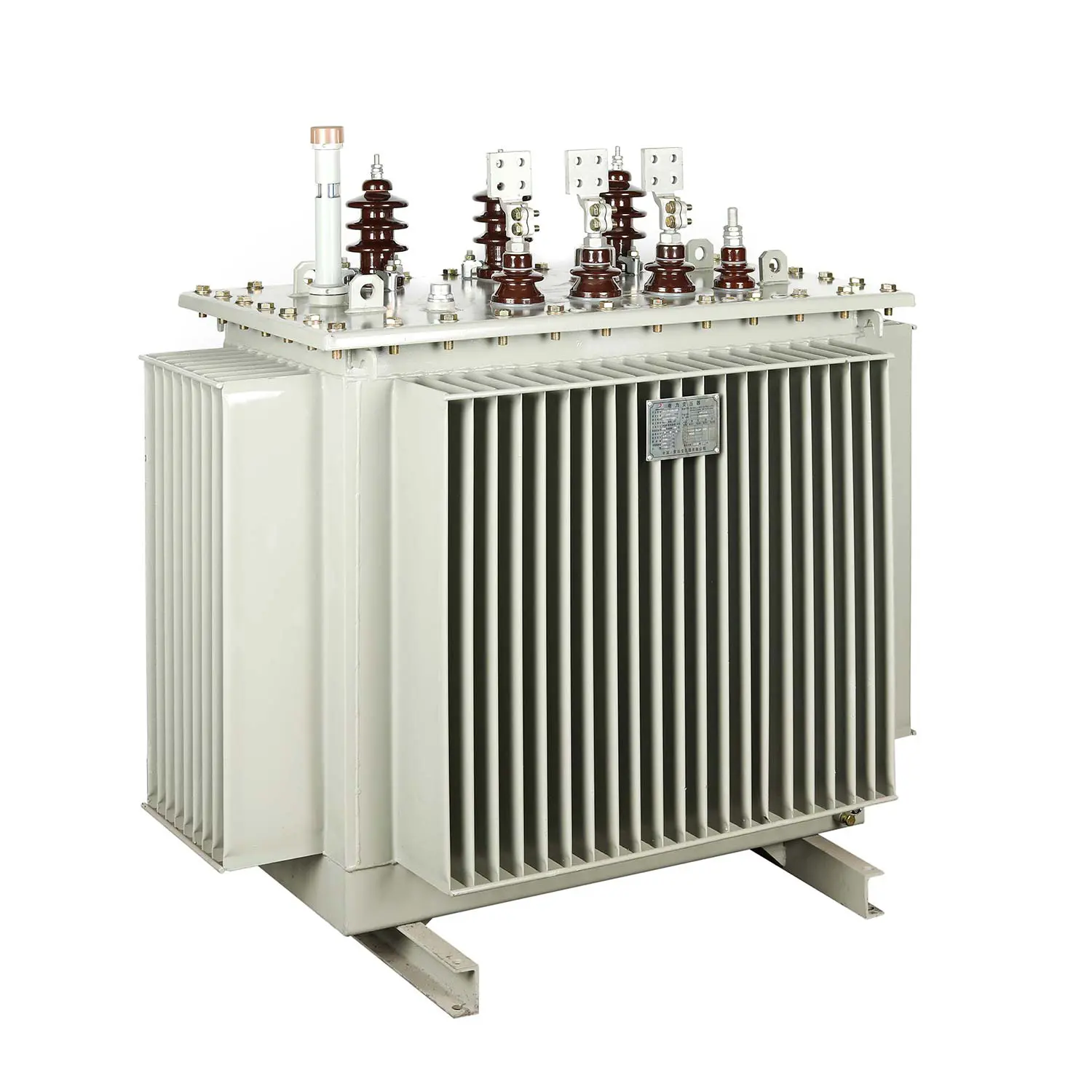

YB □ -12 소형 유럽 박스 타입 변전소는 저 손실, 오일 이량제, 완전히 밀봉 된 S9, S10 시리즈 변압기를 선택하거나 수지-절연 또는 NOMEX 종이 균질 한 환경 친화적 인 건식 유형 변압기를 선택하고 바닥에는 트롤러가 장착되어 트랜스포머의 진입을 촉진합니다.

● 성능 매개 변수 테이블

◆ 부하 스위치의 기술 매개 변수

◆ 고전압 퓨즈의 기술 매개 변수

◆ 저전압 회로 차단기의 기술 매개 변수

● 환경 사용 조건

◆ 고도 : 소형 유럽 박스 타입 변전소는 4000m 이내에 사용해야합니다.

◆ 온도 : -25 ~ 40 ℃

◆ 상대 습도 : 일일 평균은 95%를 넘지 않으며 월 평균은 90%를 넘지 않습니다.

◆ 설치 장소 : 화재, 폭발 위험, 전도성 먼지, 화학 부식 가스 및 폭력 진동. 위의 조건을 초과하면 사용자는 회사와 상담 할 수 있습니다.

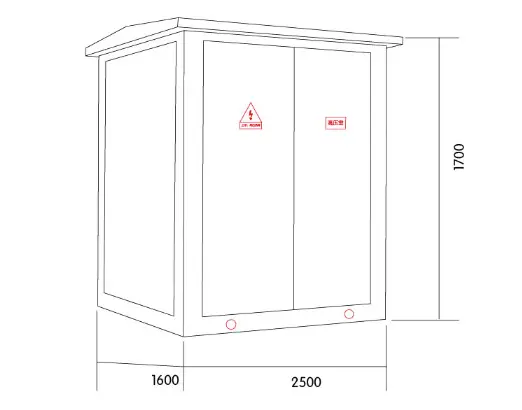

● 레이아웃 치수 다이어그램

● Kexr을 선택하는 이유는 무엇입니까?

◆ 제품 장점 : 우리의 소형 유럽 박스 유형 변전소에는 많은 특허가 있으며 다양한 인증 (ISO9001,3C 등)이 있으며 우수한 제품 품질은 우리의 발판의 기초입니다.

◆ 가격 장점 ： 고객의 관점에서 Kexr은 소규모 이익이지만 빠른 회전율로 인해 기업이 더 오랜 시간 동안 생존 할 수 있다고 생각합니다. 따라서 Kexr의 제품 가격은 업계 평균보다 낮으며 단계별 가격 목록을 채택하고 더 많은 구매가 더 많은 할인을 가져올 것입니다.

◆ 품질 보증 장점 : 대부분의 KEXR 제품에 대해 12-24 개월의 보증을 제공합니다.

◆ 고유 한 사용자 정의 체계 : 고객의 개별 요구를 고려할 때 다양한 사용 시나리오를 충족시키기 위해 맞춤형 제품을 생산할 수 있습니다.
