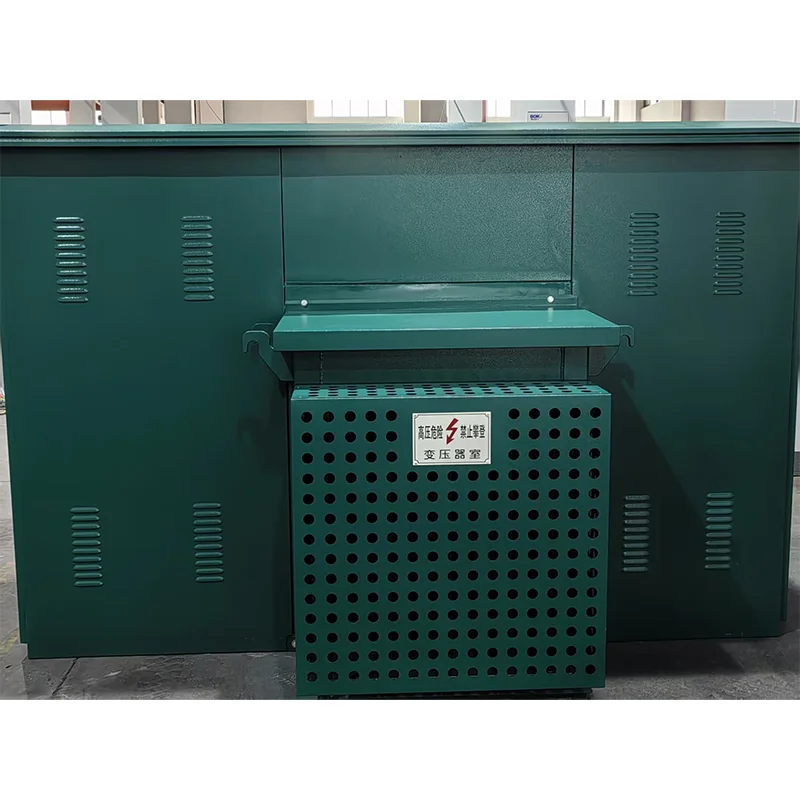

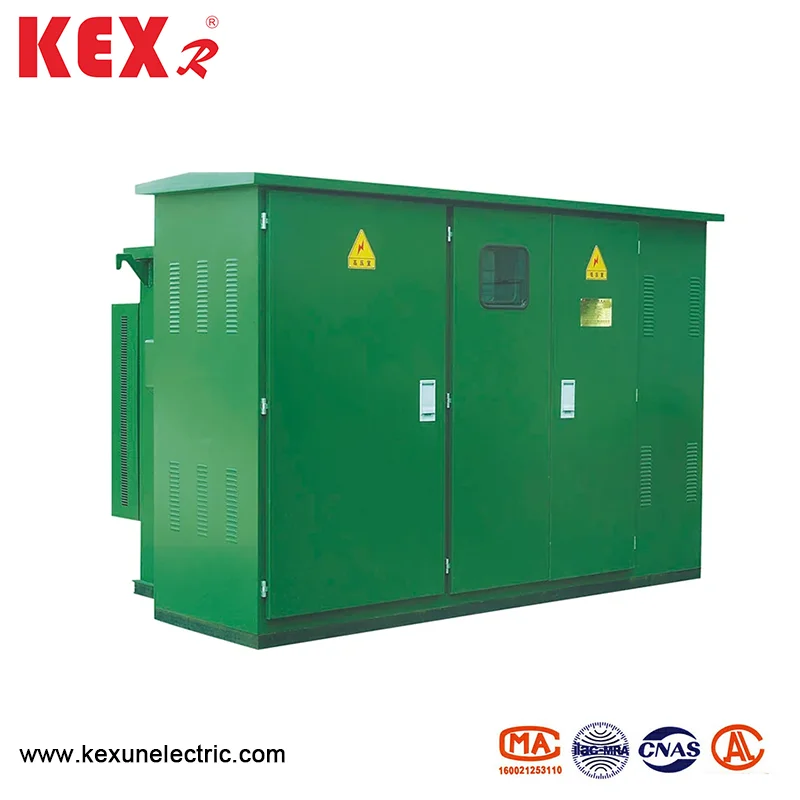

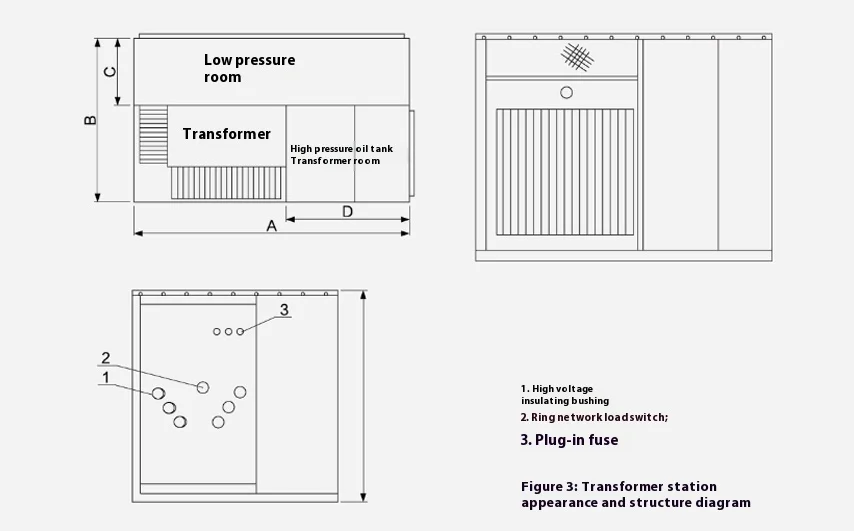

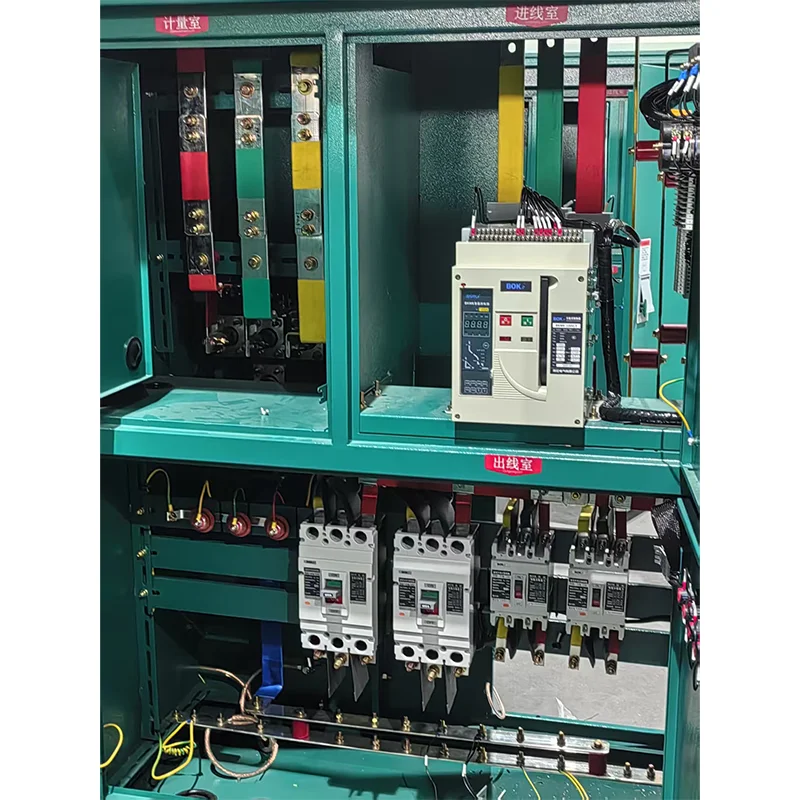

미리 설치된 아메리칸 박스 변압기

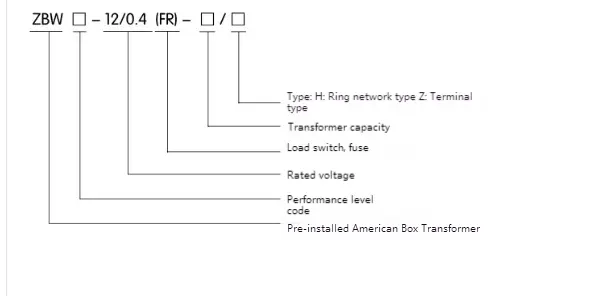

모델과 의미

● 환경 사용 조건

◆ 환경 온도 : 사전 설치된 American Box Transformer는 -30 ~ 40 ℃ 사이의 환경에서 사용해야합니다.

◆ 고도 : 4000m 미만

◆ 풍속 : 34m/s 미만

◆ 습도 : 평균 일일 상대 습도는 95%를 넘지 않습니다. 월간 상대 습도 값은 95%를 넘지 않습니다.

◆ 충격 방지 레벨 : 수평 가속도는 0.4m/s²를 넘지 않으며 수직 가속도는 0.15m/s²를 넘지 않습니다.

◆ 설치 성향 : 3 ° 이내

◆ 설치 환경 : 주변 공기는 부식성 및 가연성 가스로 분명히 오염되지 않으며 설치 현장에 폭력적인 진동이 없습니다.

참고 : 사전 설치된 American Box Transformer를 상기 조건을 넘어서 주문할 때 회사와 협상 할 수 있습니다.

● 기술 매개 변수 테이블

◆ 변압기

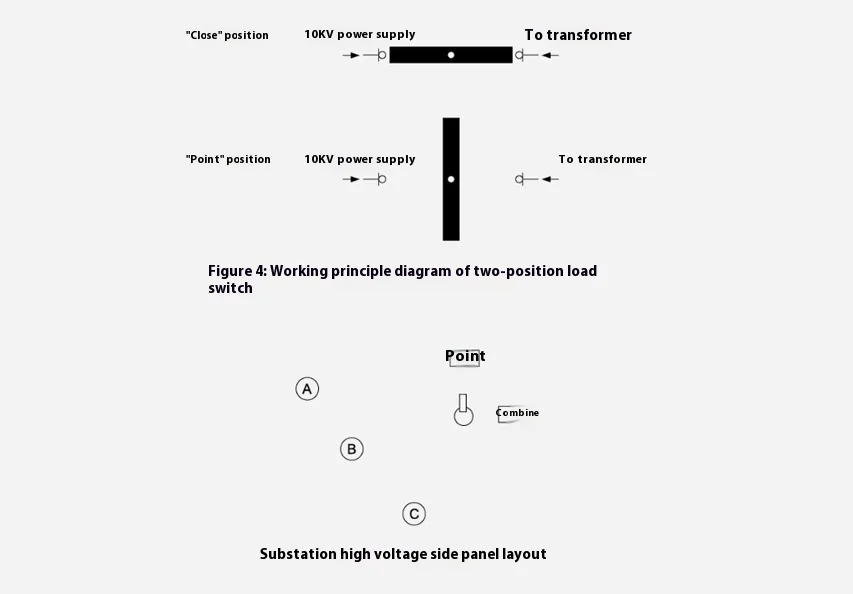

◆로드 스위치

사전 설치된 American Box Transformer의로드 스위치는 오일 이중, 3 상 연결 스위치 및 스프링입니다. 작동 메커니즘; 부하로 열리고 닫을 수 있으며, 개구부 및 마감 속도는 운영력과 관련이 없습니다. 유형은 2- 스테이션, 4 스테이션 T- 타입 및 4- 스테이션 V 형입니다.

◆ 백업 보호 퓨즈

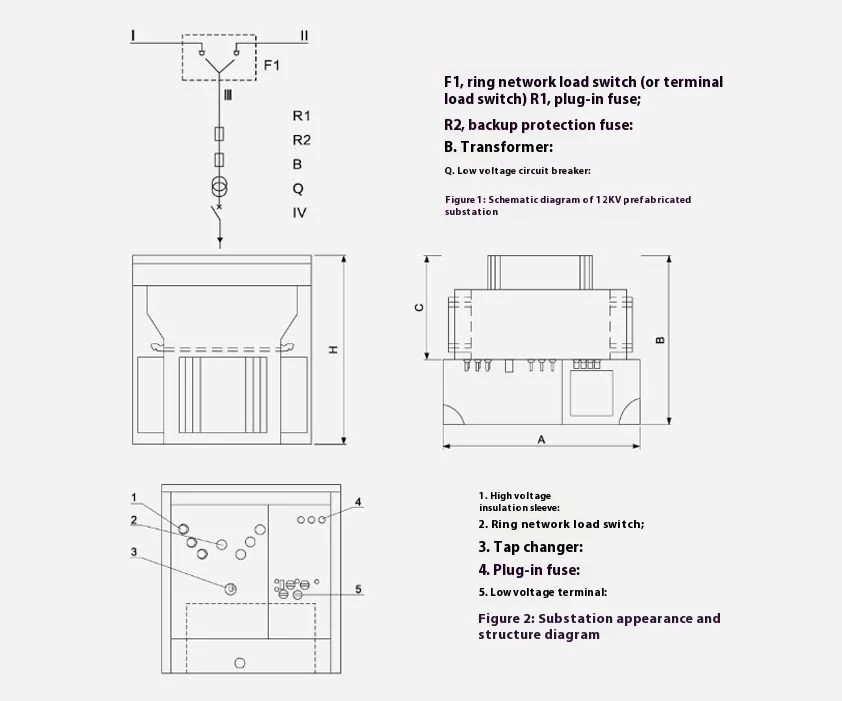

사전 설치된 American Box Transformer의 퓨즈는 변압기 브랜치의 플러그인 퓨즈 (그림 2의 R1 및 R2 참조)와 직렬로 연결되어 전체 범위 보호 퓨즈를 형성합니다. 변압기 내부에 단락 결함이있을 때만 불이 듭니다. 따라서 부는 확률은 매우 낮습니다. 상부 오일 탱크에 설치되어 있으며 오일 탱크를 업데이트하려면 오일 탱크를 열어야합니다.

◆ 퓨즈를 연결하십시오

1. 사전 설치된 American Box Transformer의 퓨즈 코어는 온도와 전류의 두 가지 특성을 가지고 있습니다. 즉, 하중 끝에서 과부하가 발생하거나 온도가 너무 높으면 녹습니다. 플러그인 퓨즈 및 백업 보호 퓨즈는 직렬로 사용되며, 이는 여러 암페어에서 수천 개의 암페어까지 전체 범위를 보호 할 수 있으며 최대 파괴 전류는 50ka입니다.

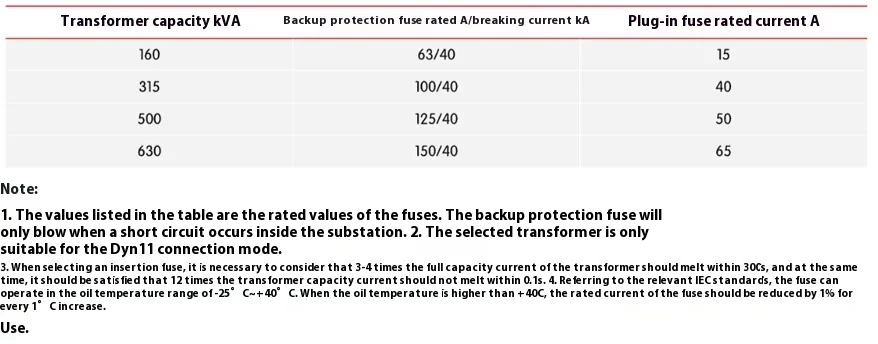

2. 백업 퓨즈 및 플러그인 퓨즈의 합리적인 일치는 전체 변압기의 성능에 직접적인 영향을 미칩니다. 참조를 위해 10kV 사전 설치된 American Box Transformer의 퓨즈 선택 가이드 라인의 일부는 다음 표를 참조하십시오.

3. 플러그 인 퓨즈는 퓨즈 코어를 외부로 대체 할 수있는 요소입니다. 교체 할 때 먼저 상부 연료 탱크의 압력 릴리프 밸브의 풀 링을 당겨 연료 탱크 내부와 외부의 압력의 균형을 잡습니다. 운영자 및 장비의 안전을 보장하기 위해로드가 없을 때 플러그인 퓨즈를 막고 뽑아야합니다. 따라서 저전압 스위치를 먼저 끄려면 저전압 측면의 전체 하중을 차단해야합니다. 그런 다음 퓨즈 시트의 핸들을 작동 손잡이로 뒤로 채우지 않은 다음 약 90도 회전하여 개스킷과 외벽 사이의 접착력을 제거해야합니다. 퓨즈 용융물은 70-80mm 동안 비스듬히 위로 당겨야하며 몇 초 동안 머물러야합니다. 용융물에 약간의 오일이 배수 된 후에는 연료 탱크 외부의 다른 구성 요소의 오일 방울을 피하기 위해 용융물을 꺼내야합니다. 용융물 표면을 깨끗한면 천으로 닦은 다음 코어를 교체하십시오. 교체 할 때는 용융 코어에 표시된 매개 변수에주의를 기울여야하며 다른 매개 변수를 대체 할 수 없습니다. 교체 단계는 첨부 파일 3을 참조하십시오. 퓨즈 지지대에 교체 한 후 용융 코어를 삽입하고, 용융 코어의 핸들이 잠금 위치로 돌리면 스테인레스 스틸 와셔가 퓨즈 지지대에 가깝고 손잡이가 보스에 첨부되어 변전소가 완전히 밀봉되어 수분이 없도록하십시오. 그런 다음 저전압 스위치가 다시 닫히고 현재 전원 공급 장치를 재개 할 수 있습니다.

4. 사전 설치된 American Box Transformer가 백업 보호 퓨즈 또는 플러그인 퓨즈이든, 1 단계 용융물이 녹을 때 1 단계 용융물 만 결함 전류를 통과한다고 결정할 수없는 한, 3 상 용융물을 일반적으로 교체해야합니다.
