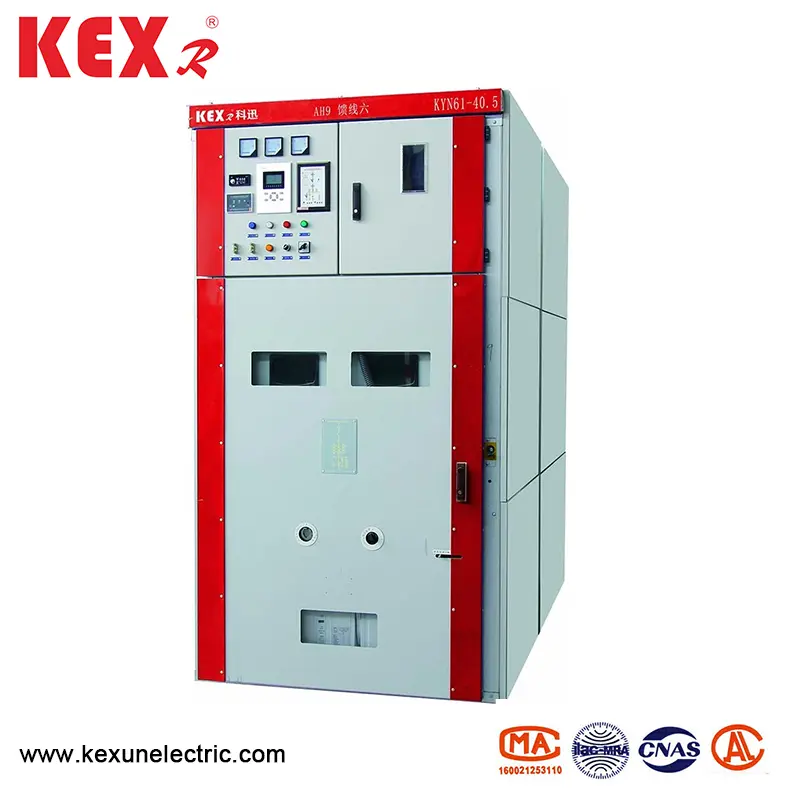

방어구가 손상된 시프팅 스위치 기어

중국의 전문적인 전력 전송 및 변환 장비 공급 업체로서 Kexun의 Kyn61-40.5 유형의 갑옷 입고 이동 스위치 기어는 발전소, 변전소 및 산업 및 광업 기업에서 전기 에너지를 수신 및 분배하는 데 사용할 수 있으며 회로가 빈번하게 작동하는 다른 장소에서는 회로를 제어, 보호 및 감지 할 수 있습니다.
모델 : Kyn61-40.5
브랜드 ： Kexr

문의 보내기

제품 설명

● 지각 특성

▶ 스위치 기어 구조가 조립되고 회로 차단기는 핸드 카트가 바닥에 장착됩니다.

▶ Kyn61-40.5 타입 갑옷 입은 시프팅 스위치 기어는 새로운 복합 절연 진공 회로 차단기가 장착되어 있으며, 이는 우수한 교환 성 및 간단한 교체의 특성을 갖는다.

▶ 핸드 카트 프레임에는 리드 스크류 및 너트 추진 메커니즘이 장착되어있어 핸드 케이트를 쉽게 움직이고 오해가 추진 구조를 손상시키는 것을 방지 할 수 있습니다.

▶ 모든 작업은 캐비닛 도어를 닫고 수행 할 수 있습니다.

▶ 메인 스위치, 핸드 카트 및 스위치 캐비닛 문 사이의 인터 로킹은 필수 기계식 잠금 모드를 채택하여 "5 예정"기능을 충족합니다.

▶ 케이블 룸에는 여러 케이블을 연결하기에 충분한 공간이 있습니다.

▶ 빠른 접지 스위치는 접지 및 단락에 사용됩니다.

▶ 쉘의 보호 레벨은 IP3X이고 보호 레벨은 IP2X입니다. 핸드 카트 도어가 열릴 때

▶ 갑옷으로 입은 교환 스위치 기어는 GB3906-1991.DL404-1997을 준수하고 참조를 위해 국제 IEC-298 표준을 채택합니다.

● 환경 조건

▶ 주변 온도의 상한은 +40 ℃이며 24 시간 이내에 측정 된 평균 값은 35 ℃를 초과하지 않으며 하한은 15 ℃입니다.

▶ 고도 : 해발 1000m 이하

▶ 상대 습도 : 일일 평균 값은 95%를 초과하지 않으며 월 평균 값은 90%를 초과하지 않아야합니다.

▶ 지진 강도 : 8도 이상

▶ 수증기 압력 : 일일 평균 값은 2.2kpa를 초과하지 않으며 월 평균값은 90%를 초과하지 않아야합니다.

● 기술 매개 변수 테이블

◆ 진공 스위치 기어

숫자	목	단위	데이터
1	정격 전압	KV	40.5
2	정격 전류	A	1250, 1600, 2000
3	정격 주파수	HZ	50
4	정격 단기 견딜 수있는 전류	그만큼	20,25,31.5
5	정격 피크 견해 전류	그만큼	50,63,80
6	정격 작업 주파수 전압 견딜 수 있습니다	KV	95/1 분
7	정격 조명 임펄스 전압	KV	185
8	단락 지속 시간 등급	S	4
9	IP 학위		IP3X

◆ 진공 회로 차단기

숫자	목	단위	데이터
1	정격 전압	KV	40.5
2	정격 주파수	HZ	50
3	정격 작업 주파수 전압 견딜 수 있습니다	KV	95/1 분
4	정격 조명 임펄스 전압	KV	185
5	정격 전류	A	1250, 1600, 2000
6	정격 단기 견딜 수있는 전류	그만큼	20,25,31.5
7	정격 단락 중단 전류	그만큼	20,25,31.5
8	단락 지속 시간 등급	MS	30≤T≤60
9	IP 학위	MS	50≤T≤100
10	개봉 시간	MS	20
11	마감 시간	MS	10000
12	정격 단락 중단 현재 시간	시간
13	기계적 수명	시간

◆ 스프링 작동 기계

목		단위	데이터
정격 작동 전압	브레이크 브레이크 코일	V	DC220/110 AC220/110
	닫는 코일
정격 운영 전류	브레이크 브레이크 코일	A	0.96 (220V) 1.05 (110V)
	닫는 코일
에너지 저장 모터 파워		W	230
에너지 저장 모터 전압		V	DC220/110 AC220/110
에너지 StorageTime		S	≤12

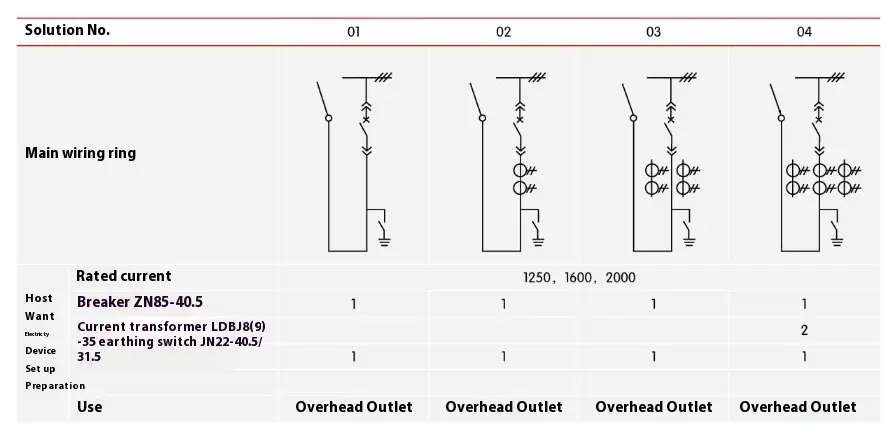

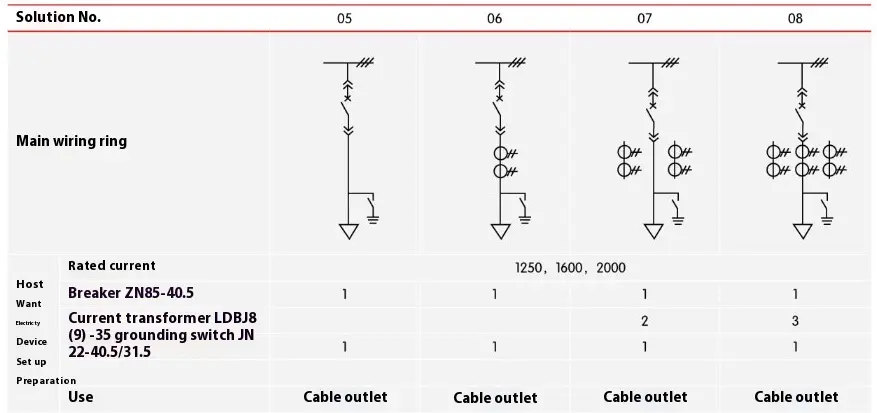

● 배선 체계

방어구가 손상된 선회 스위치 기어에 일반적으로 사용되는 27 개의 일반적인 1 차 배선 체계가 있으며, 이는 사용자의 케이블 및 나가는 라인, 오버 헤드 및 나가는 라인, 통신 및 측정, 보호 등의 요구를 충족시킬 수 있습니다. 기존 체계와 다른 구성표가있는 경우 제조업체와 상담하십시오.

Armor Clad Shifting Switchgear
