LV 스위치 기어

● 정기적 인 조건을 사용합니다

◆ GCK LV 스위치 기어의 고도 2000m 미만

◆ 주변 공기 온도는 +40 °보다 높지 않으며 24 시간 이내의 평균 온도는 +35 °보다 높지 않으며 주변 공기 온도는 50 개보다 낮습니다.

◆ 대기 조건 : 공기가 깨끗하고 온도가 +40 ° 인 경우 상대 습도가 50%를 초과하지 않으며 온도가 낮을 ​​때 상대 습도가 높아집니다. 예를 들어 온도가 +20 인 경우 90%

◆ GCK LV 스위치 기어는 화재, 건조 폭발, 심각한 오염, 화학 부식 및 폭력 진동이없는 곳에 설치해야합니다.

◆ 수직 평면으로의 성향은 5를 초과하지 않아야합니다. 이 제품은 다음 온도에서 운송 및 보관에 적합합니다. -25 ℃ ~+55 ℃이며 짧은 시간 (24 시간 이하) 내에+70 ℃를 초과하지 않습니다. 위의 사용 조건을 충족시킬 수없는 경우 사용자는 주문할 때 제조업체와 함께 제조하여 상담을 ​​통해 정산해야합니다.

● GCK LV 스위치 기어의 주요 기술 매개 변수

● 건축 기능

서랍 함수 장치와 도어는 메인 스위치의 작동 메커니즘에 의해 기계적으로 연동됩니다. 메인 스위치가 닫는 위치에 있으면 도어를 열 수 없으며 추가 자물쇠로 닫기 또는 개방 위치에 작동 메커니즘을 잠글 수 있습니다. 기능성 유닛의 구획은 금속 플레이트로 분리되며 서랍은 상호 교환 성이 우수하며 작업 위치, 테스트 위치 및 분리 위치가 있습니다. 서랍이 특정 위치로 밀면 서랍이 자동으로 배치됩니다. 현재 서랍 왼쪽의 서랍을 당겨 위치를 풀고 다음 위치로 들어갈 수 있습니다. 서랍이 캐비닛에서 꺼내면 떨어지는 것을 방지하는 기능도 있습니다.

▶ 커패시턴스 보상 및 계량과 같은 고정 체계가있는 캐비닛은 서랍 캐비닛과 동일한 외관 및 수평 버스 위치와 동일한 수평 버스 위치를 갖습니다. 따라서 서랍 형 캐비닛 및 고정 캐비닛을 나란히 사용할 수 있습니다.

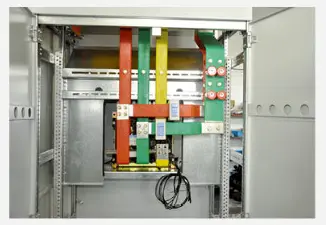

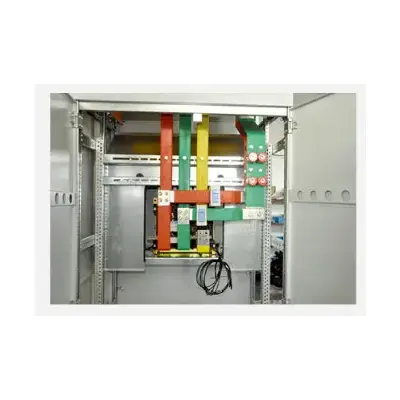

▶ 버스 바 시스템 : 캐비닛의 버스 바는 3 상 5 와이어 시스템을 채택하고, 단일 버스 바가 수평 버스 바의 정격 전류가 1250a 미만이고, 이중 버스 바의 정격 전류가 1250a 이상인 경우 사용됩니다. 캐비닛 사이의 수평 버스 바는 연결 블록으로 겹치며 수직 버스 바는 폴리 카보네이트 엔지니어링 플라스틱 쉘로 둘러싸여 있습니다. 내부 배플은 아크 확산을 제한하는 데 사용됩니다. 중성 버스 바는 캐비닛 상단의 전면에 설정되며 보호 버스 바 (PE)는 캐비닛의 바닥에 설정되며 캐비닛의 배플과 연결됩니다.

▶ 쉘의 보호 레벨을 줄이지 않는 상태에서 스위치 캐비닛의 하단과 상단에는 자연 환기 창이 제공됩니다.

▶ 캐비닛 쉘의 보호 등급은 IP40입니다.

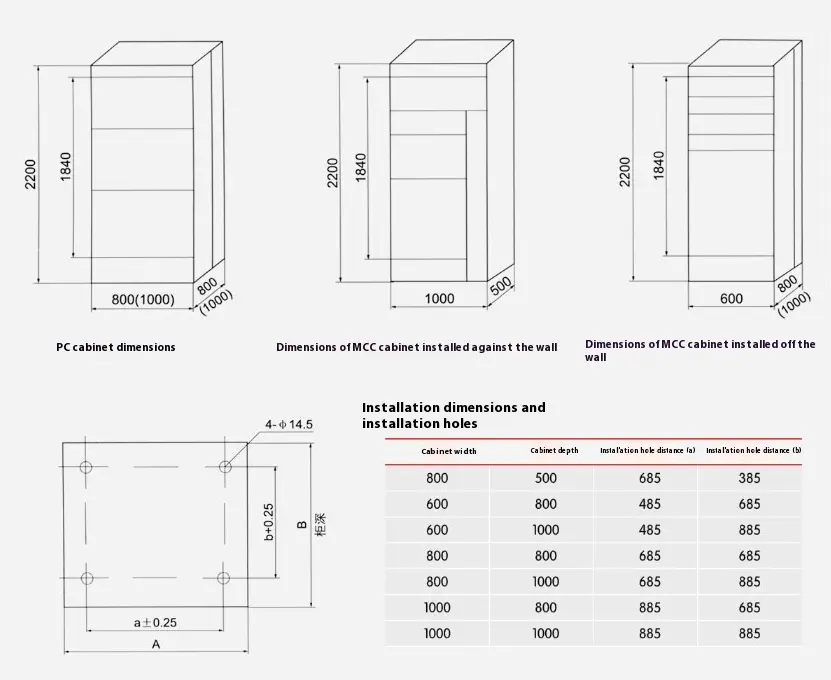

● LV 스위치 기어 전체 치수, 설치 치수

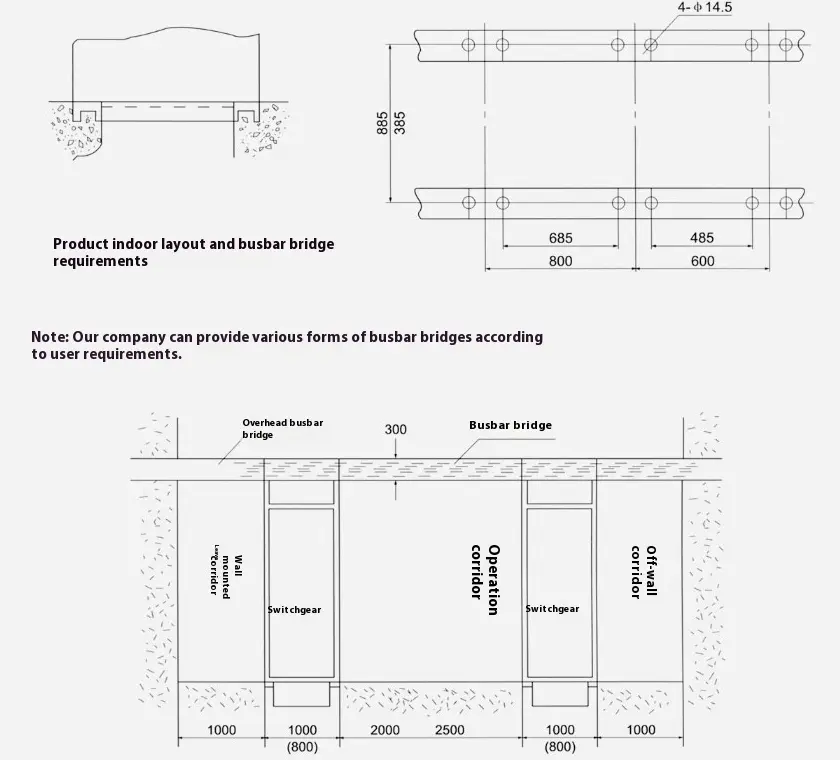

● GCK 유형 LV 스위치 기어 설치 재단의 도식 다이어그램
