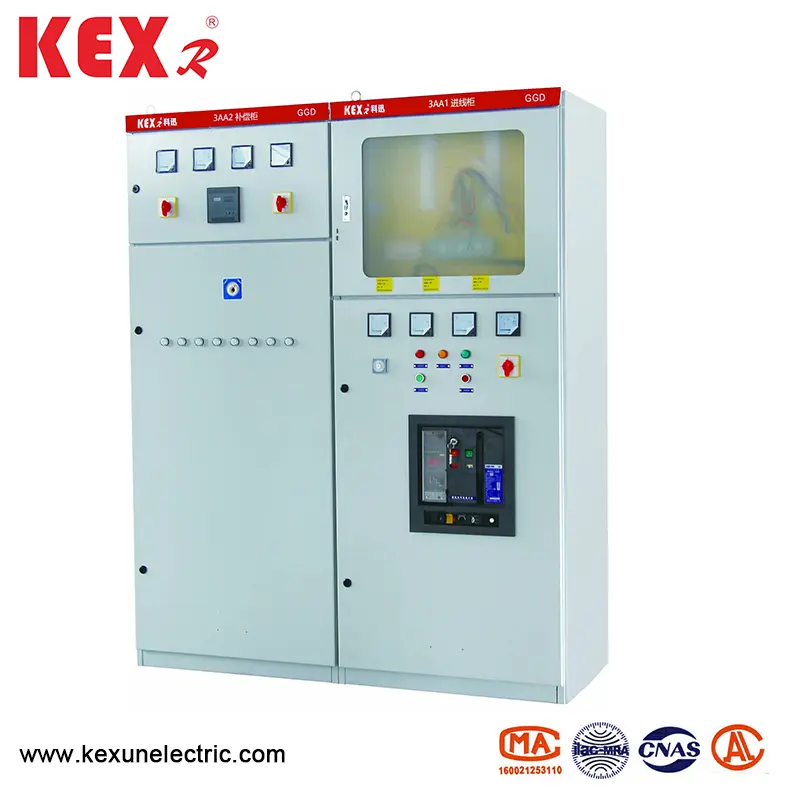

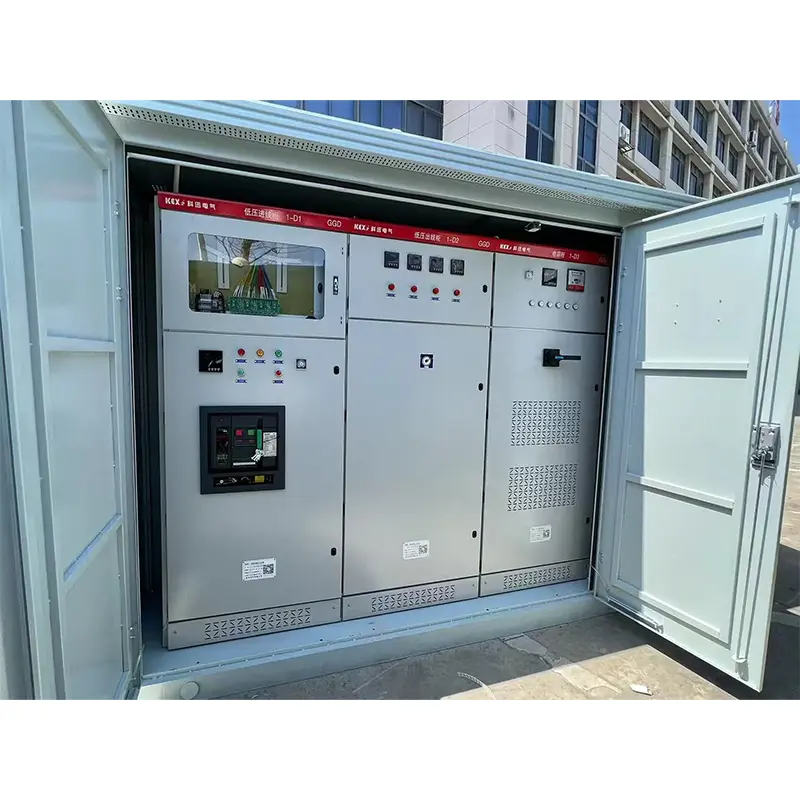

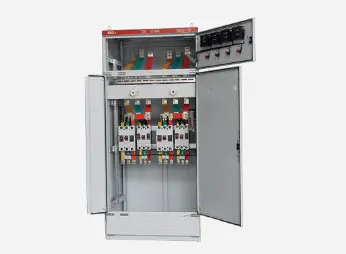

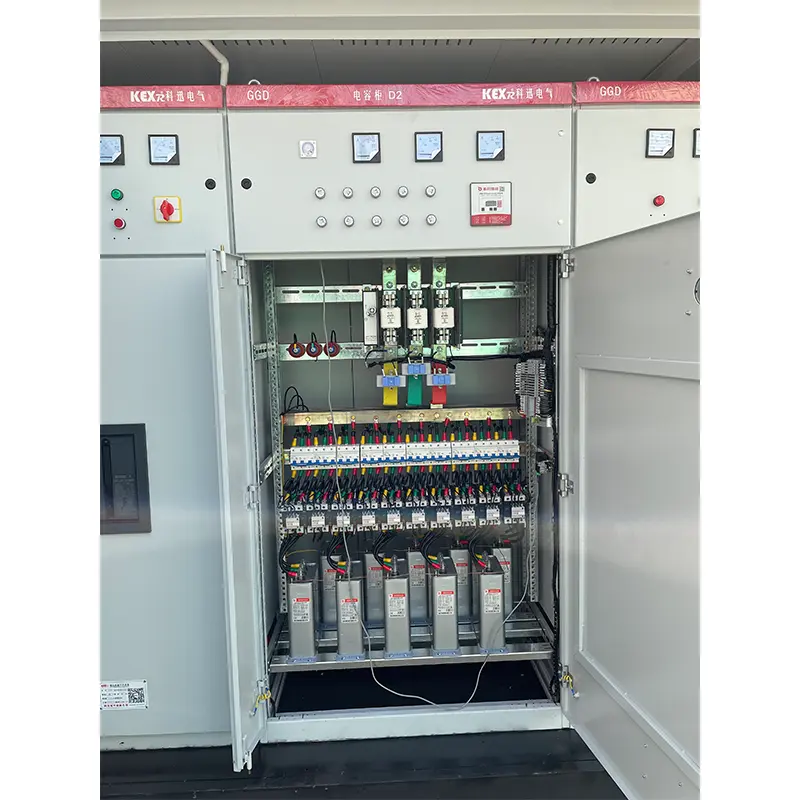

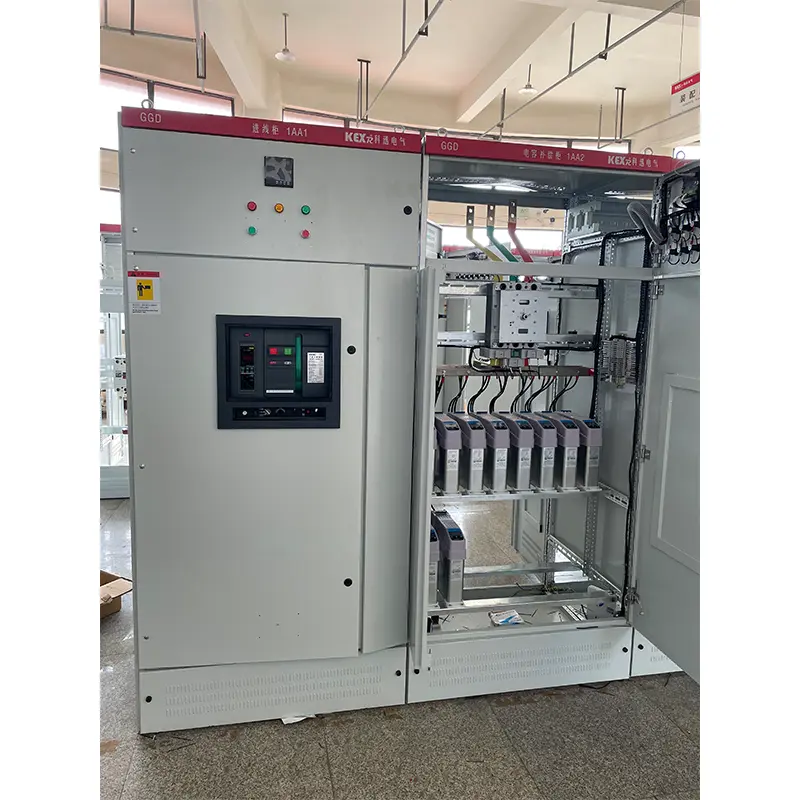

AC 저전압 분배 스위치 기어

● GGD 유형 AC 저전압 분배 스위치 기어의 조건 사용

▶ 주변 공기 온도는 +40 ° 이하 이하거나 -5 °보다 낮으며 24 시간 내의 평균 온도는 +35 ℃보다 높지 않아야합니다.

▶ 실내 설치 및 사용 장소의 고도는 2000m를 초과하지 않아야합니다.

▶ 주변 공기의 상대 습도는 +40 ℃의 최고 온도에서 50%를 초과해서는 안되며, 온도가 낮아서 온도 변화로 인해 의심스러운 이슬의 영향이 때때로 발생할 수 있음을 고려할 때 더 낮은 온도 (예 : +20 ℃에서 90%)에서 허용되어야한다.

▶ 장비가 설치되면 수직 평면에 대한 성향이 5를 초과하지 않아야합니다.

▶ 장비는 폭력적인 진동과 충격이없고 전기 부품을 부식하기에 충분하지 않은 곳에 설치해야합니다.

참고 : 사용자에게 특별한 요구 사항이 있으면 제조업체와 협상 할 수 있습니다.

● 기본 전기 매개 변수

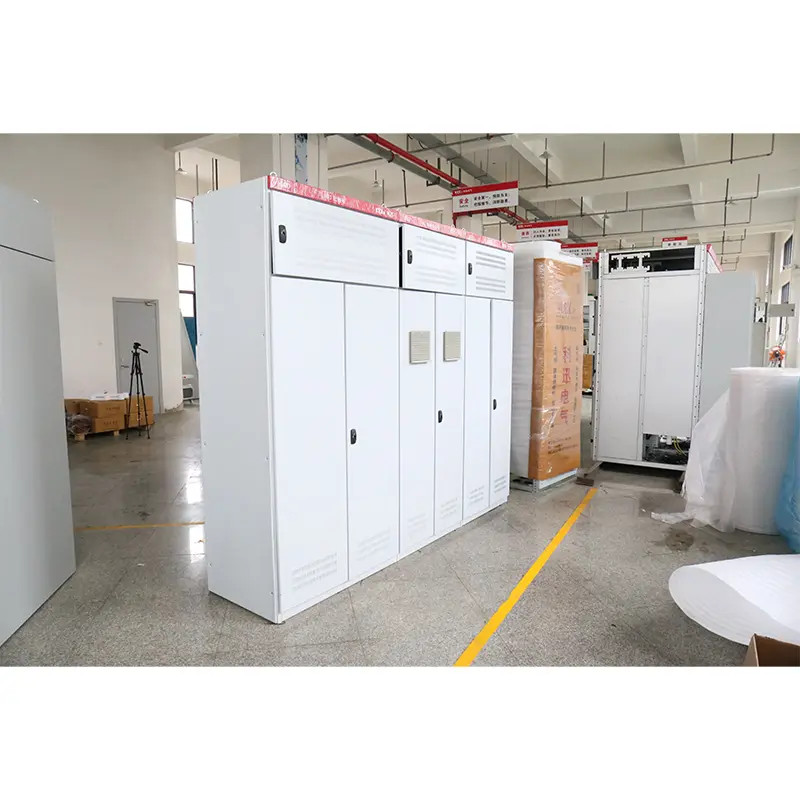

● 디자인 기능

▶ GGD 유형 AC 저전압 분배 스위치 기어의 캐비닛은 일반 캐비닛 형태이며 프레임은 8MF 콜드 형성 강철로 로컬 용접으로 조립됩니다. 프레임 부품 및 특수지지 부품은 지정된 철강 제조업체가 제공하여 캐비닛의 정확성과 품질을 보장합니다. 범용 캐비닛의 구성 요소는 모듈 식 원리에 따라 설계되었으며 20 개의 장착 구멍이 있습니다. 범용 계수가 높아서 공장이 사전 생산을 실현하여 제조주기를 단축 할뿐만 아니라 작업 효율성을 향상시킬 수 있습니다.

▶ GGD 유형 AC 저전압 분포 스위치 geart의 설계는 캐비닛 작동에서 열 소산을 완전히 고려합니다. 캐비닛의 상단과 하단에는 다른 수의 냉각 슬롯이 있습니다. 캐비닛의 전기 성분이 열을 생성 할 때, 열기가 상단 슬롯을 통해 상승하고 배출되는 반면, 차가운 공기는 하단 슬롯을 통해 캐비닛으로 지속적으로 보충되어 밀봉 된 캐비닛은 냉각 목적을 달성하기 위해 하단에서 상단까지 자연 환기 덕트를 형성합니다.

▶ 현대 산업용 제품 모델링 설계의 요구 사항에 따라 GGD 유형 AC 저전압 분포 스위치 기어는 캐비닛의 모양과 각 부품의 디비전 크기를 설계하기 위해 황금 섹션 비율의 방법을 채택하여 전체 캐비닛을 아름답고 관대하게 만듭니다.

▶ 찬장 도어는 회전 힌지로 프레임과 연결되어 설치 및 분해에 편리합니다. 게이블 고무 스트립은 도어 밑단에 내장되어 있습니다. 도어가 닫히면 도어와 프레임 사이의 스트립에는 특정 압축 스트로크가있어 도어가 캐비닛과 직접 충돌하지 않고 도어의 보호 수준을 향상시킬 수 있습니다.

▶ 전기 구성 요소가 장착 된 계기 도어는 여러 개의 소프트 구리 와이어로 프레임과 연결되며 캐비닛의 설치 부품은 크게 나은 나사에 의해 프레임과 연결되어 전체 캐비닛이 완전한 접지 보호 시스템을 구성합니다.

▶ 캐비닛의 탑 코트는 폴리 에스테르 오렌지 베이킹 페인트로 만들어졌으며 강한 접착력과 좋은 질감이 있습니다. 전체 캐비닛은 서브 라이트 톤으로 눈부신 효과를 피하고 근무중인 직원을위한 편안한 시각적 환경을 만듭니다.

▶ 필요한 경우 캐비닛의 상단 덮개를 제거 할 수 있으며, 이는 현장에서 메인 버스의 조립 및 조정에 편리합니다. 캐비닛 상단의 네 모서리에는 리프팅 링이 장착되어있어 리프팅 및 배송이 장착되어 있습니다.

▶ 캐비닛의 보호 레벨은 IP30이며 사용자는 사용 환경의 요구 사항에 따라 IP20과 IP40 중에서 선택할 수도 있습니다.

● 설치 및 사용

제품이 수신 장소에 도착한 후 먼저 포장이 손상되지 않았는지 확인하고 관련 부서에 문제가 발견 된 이유를 찾도록 통지해야합니다. 즉시 설치되지 않은 제품의 경우 정상 사용 조건의 조항에 따라 적절한 장소에 배치해야합니다.

◆ 제품 설치

제품의 설치는 설치 회로도 (첨부 된 그림 참조)에 따라 수행되어야하며 기본 채널 스틸과 볼트는 사용자가 제공해야합니다. 메인 버스가 주석 도금으로 전체 행에 설치되면, 겹쳐진 표면은 수리 및 수평, 청소, 중립 바셀린으로 코팅하거나 다른 조치를 취한 다음 볼트로 고정해야합니다.

◆ 제품은 설치 후 및 작동하기 전에 다음 품목을 검사하고 테스트해야합니다.

▶ 캐비닛의 상단 페인트가 떨어 졌는지, 캐비닛이 건조하고 깨끗한 지 확인하십시오.

▶ 전기 구성 요소의 작동 메커니즘이 유연하고 방해 또는 과도한 작동력이 없어야합니다.

▶ 주요 전기 기기의 메인 및 보조 접촉의 온 오프가 신뢰할 수 있고 정확한지 여부.

▶ 기기 표시 및 변압기의 비율과 극성이 올바른지 여부.

▶ 버스 바 연결이 양호하고 단열재가 지원되는지, 부품 및 액세서리 장착이 단단하고 안정적으로 설치되는지 여부.

▶ 보조 접촉이 요구 사항을 충족하는지 여부, 퓨즈의 퓨즈 코어 사양이 정확한지 여부, 릴레이의 설정 값이 설계 요구 사항을 충족하는지 여부 및 동작이 신뢰할 수 있고 정확한 지 여부.

▶ 회로의 접촉이 전기 회로도의 요구 사항을 충족하는지 여부.

▶ 보호 회로 시스템이 요구 사항을 충족하는지 여부.

▶ 500 볼트 Megohmmeter를 사용하여 1 Megohmmeter 이상의 절연 저항 값을 측정하십시오.

◆ 사용을위한 예방 조치

(1)이 제품은 벽에 설치되지 않고 한쪽 (앞면)에서 작동하며 이중 문으로 유지됩니다. 자격을 갖춘 전문가만이 제품 유지 관리 채널 및 찬장 문에 입력하거나 열 수 있으며 운영, 검사 및 유지 보수를 위해 열립니다.

(2). 에어 스위치는 여러 번 후에 주 접촉 지역 화상을 만들고 탄소 물질을 생산하고 접촉 저항을 증가 시키며 작동 지침에 따라 공기 스위치의 정기적 인 유지 및 수리 여야합니다.

◆ 제품 완료 세트

▶ 포장 목록

▶ 제품 증명서

▶ 사용 지침

▶ 공장 테스트 보고서

▶ 관련 전기 도면

▶ 계약에 지정된 캐비닛 도어 키, 작동 핸들 및 예비 부품.

● 개요 및 설치 회로도
