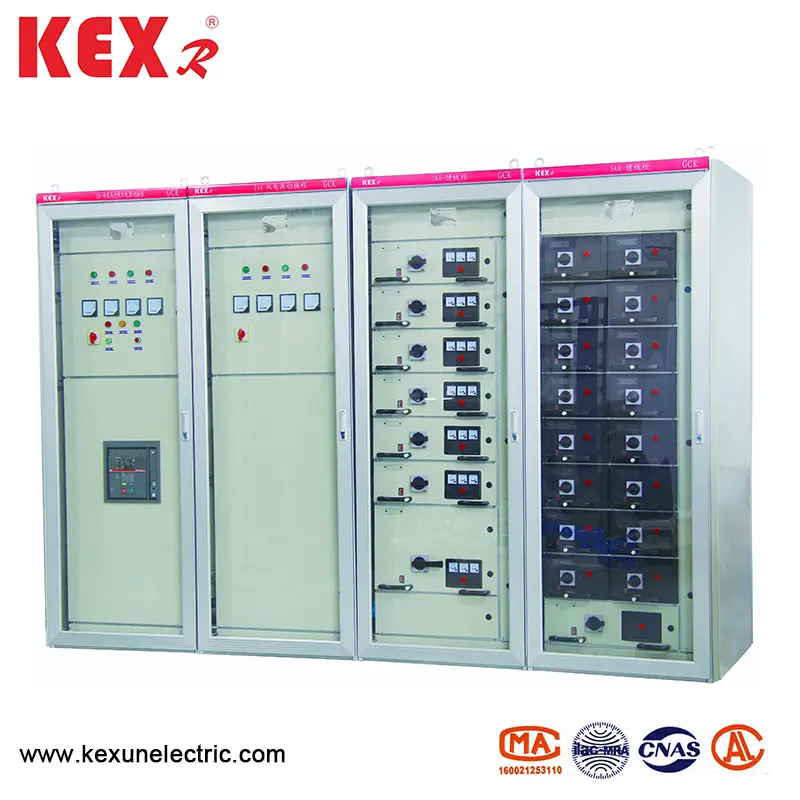

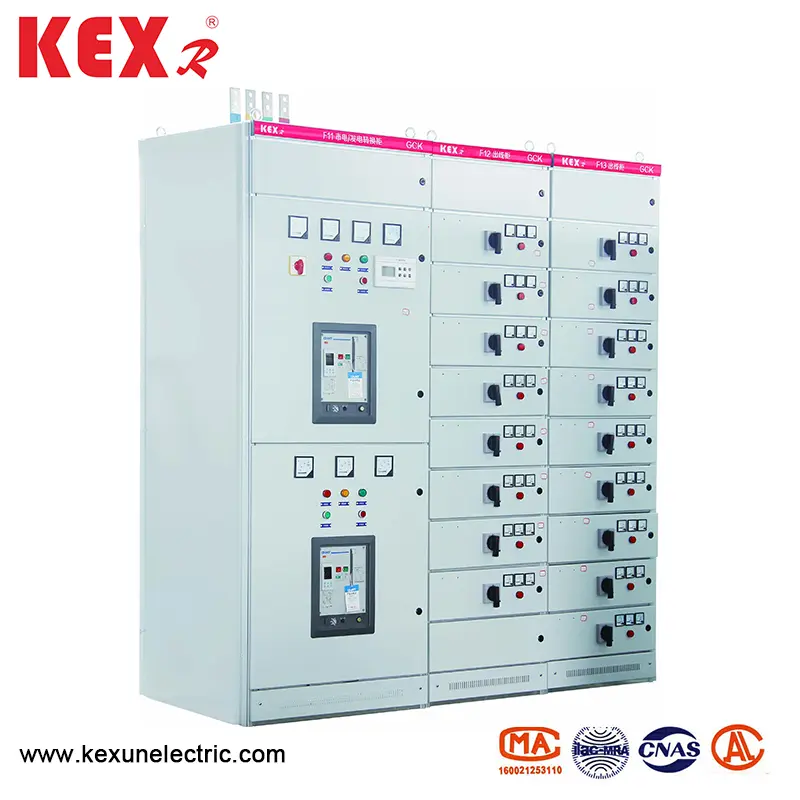

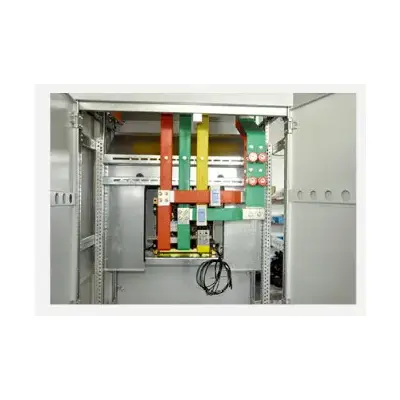

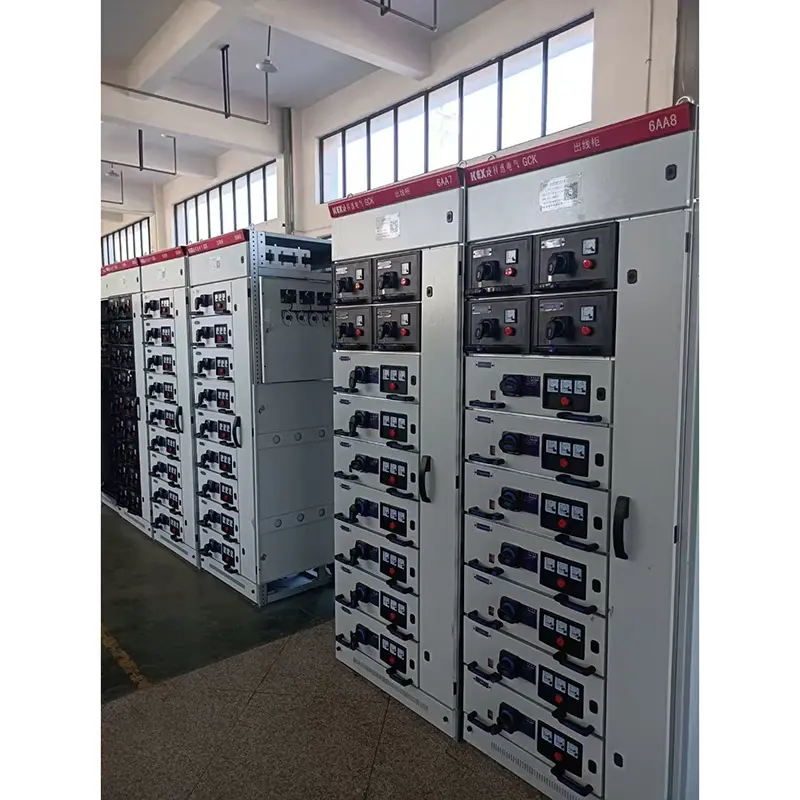

저전압 드로우 아웃 스위치 기어

● 제품 특성

이 저전압 드로우 아웃 스위치 기어는 높은 파괴 용량, 동적 및 열 안정성, 고급 및 합리적인 구조, 실용적인 전기 체계, 시리즈, 강력한 다양성, 다양한 체계 유닛의 임의의 조합, 한 스위치 기어, 바닥 공간 절약, 아름다운 외관, 안전 및 신뢰성, 편리한 수정 및 편리한 정복의 장점이 있습니다. 이 제품은 IEC439 NEMAICS2-322 표준을 준수하며 GB7251-87 "저전압 스위치 기어"국가 표준 및 ZBK36001-89 "저전압 철수 스위치 기어"전문 표준을 준수합니다.

● 주요 기술 매개 변수

● 건축 기능

저전압 드로우 아웃 스위치 기어의 기본 스위치 기어 프레임은 조립 된 구조입니다. 스위치 기어 프레임의 모든 구조 부분은 나사로 서로 연결되어 기본 프레임을 형성합니다. 그런 다음 필요에 따라 문, 배플, 파티션, 서랍, 장착 브래킷, 버스 바 및 전기 부품을 추가하여 완전한 스위치 기어를 조립합니다. 이 LV 스위치 기어에는 다음과 같은 특성이 있습니다.

▶ 1. 이 프레임은 3 차원 코너 플레이트로 위치한 프로파일 링 된 강철로 만들어지고 용접 구조없이 볼트로 고정되어 용접 변형 및 응력을 피하고 설치 정확도를 향상시킵니다.

▶ 2. 프레임 및 부품의 장착 구멍은 계수 E = 20mm에 따라 변경됩니다.

▶ 3. 내부 구조 부품은 아연 도금됩니다. 산세 및 인산화 후, 외부에 정전기 에폭시 분말을 뿌린다. 4. 전원 센터 (PC) 들어오는 스위치 기어에서 상단은 수평 버스 영역이며, 수평 버스 영역의 하단은 회로 차단실입니다. 회로 차단기에는 국내 DW15C, ME 및 기타 시리즈가 장착 될 수 있으며 ABB Company 및 Intelligent Circuit Breakers가 생산 한 F 시리즈 회로 차단기와 같은 사용자의 요구에 따라 외국 전기 회사가 생산하는 다양한 회로 차단기가 장착 될 수 있습니다. 일반적으로 PC 장치에는 주 순환 (버스 커플러 포함)이 반전 된 행이 있습니다. 정격 전류가 630A-1600A 인 경우 전체 크기가 800 × 1000 × 2200 (너비 X 깊이 X 높이)의 스위치 기어를 차지합니다. 회전율이없는 메인 회로는 외부 치수가 800 × 800 × 2000 (너비, 깊이 및 높이)의 스위치 기어를 차지합니다. 정격 전류가 1600a-3150a 사이 인 경우 전체 크기가 1000 × 1000 × 2200 (너비 x 깊이 x 높이)의 스위치 기어를 차지합니다. 뒤집는 메인 스위치 기어는 없습니다. 정격 전류가 1600a-3150a 인 경우, 외부 치수가 1000 × 1000 × 220 (너비 × 깊이 × 높이)의 스위치 기어를 차지합니다. 회전율이없는 메인 회로는 외부 치수가 1000 × 800 × 2200 (너비 x 깊이 x 높이)의 스위치 기어를 차지합니다.

▶ 4. 파워 센터 (PC) 피더 스위치 기어의 구조는 들어오는 스위치 기어의 구조와 유사합니다. 공급 전류가 630A-1600A 인 경우, 1000 × 1000 × 2200 (너비 × 깊이 × 높이) 스위치 기어에는 두 개의 루프가 장착 될 수 있으며,이 루프는 위아래로 배열 될 수 있습니다.

▶ 5. 모터 제어 센터 (MCC) 스위치 기어에는 벽 마운트 스위치 기어와 비 벽 장착 스위치 기어 (Wall-Mounted Switch Gear)의 두 가지 유형이 있으며, 그 상단은 수평 버스 바 영역이며 서랍 기능 단위 영역은 수평 버스 바 영역 아래에 있으며 폭은 600mm이고 서랍 기능 영역의 높이는 1840mm입니다. 스위치기구가 벽에 장착되면 스위치 기어의 왼쪽 부분은 기능 단위 영역이며 오른쪽 부분에는 200mm 너비의 케이블 콘센트 영역이 있습니다. 스위치 기어의 전체 치수는 800/500/2200 (너비/깊이/높이)입니다. 스위치 기어가 벽에서 멀리 떨어져 있으면 스위치 기어의 너비는 600mm이며 케이블 아울렛 영역은 스위치 기어 뒷면에 있습니다. 스위치 기어의 전체 치수는 600 × 800 (1000) × 2200 (너비 x 깊이 x 높이)입니다. 스위치 기어 깊이에는 800과 1000의 두 가지 종류가 있습니다. 사용자는 PC 스위치 기어의 깊이와 일치하기 위해 깊이가 1000 인 스위치 기어를 선택하는 것이 좋습니다. 서랍이 스위치 기어에서 꺼내면 스위치 기어의 라이브 부분이 노출되지 않아 안전하고 신뢰할 수 있습니다.

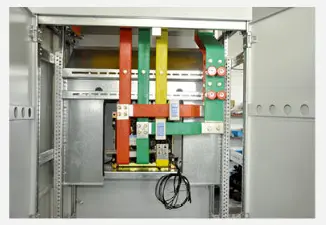

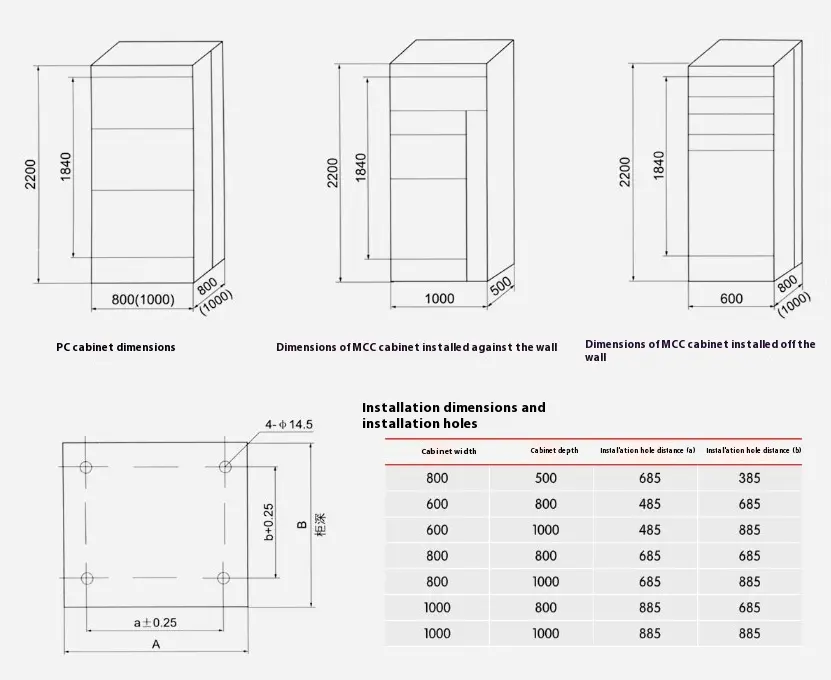

● LV 스위치 기어 전체 치수, 설치 치수

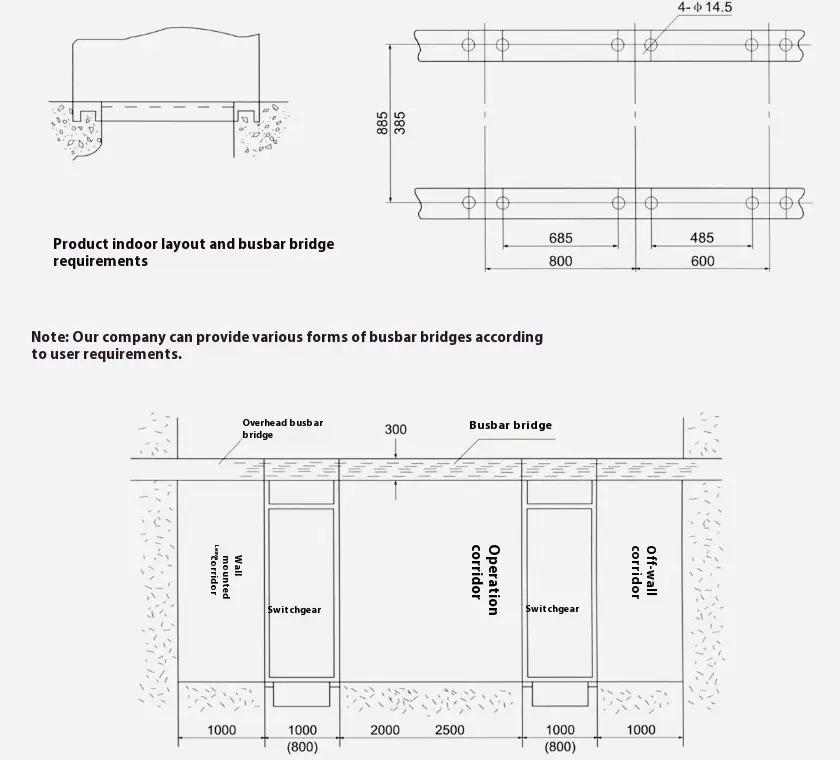

● 저전압 드로우 아웃 스위치 기어 설치 재단의 도식 다이어그램

●주의

▶이 제품을 설치할 때 저전압 드로우 아웃 스위치 기어 사이의 수평선은 단단하고 안정적으로 연결되어야합니다.

▶이 제품의 도어는 메인 스위치와 연동 기능이 있습니다. 즉, 도어는 정전 조건에서만 열 수 있습니다. 이 제품의 다른 쪽은 나사 씰링 플레이트로, 메인 스위치와 연동 기능이 없습니다. 따라서 유지 보수를 위해이 제품의 사이드 플레이트를 분해 할 때 전원 공급 장치를 분리하십시오.

▶ 비전문가는 유지 보수를 위해 스위치 기어를 열지 않아야합니다.
