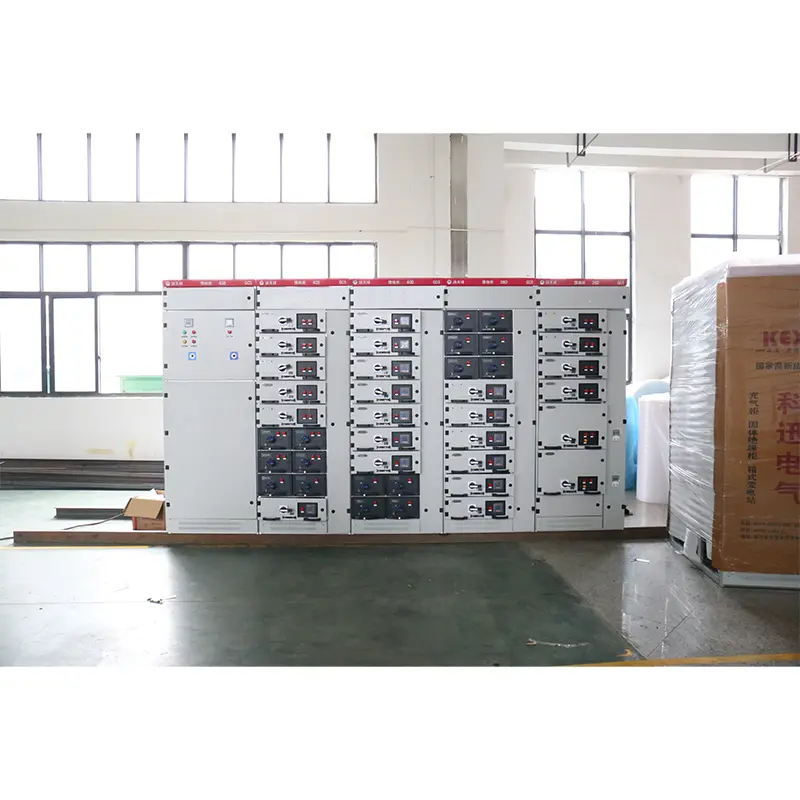

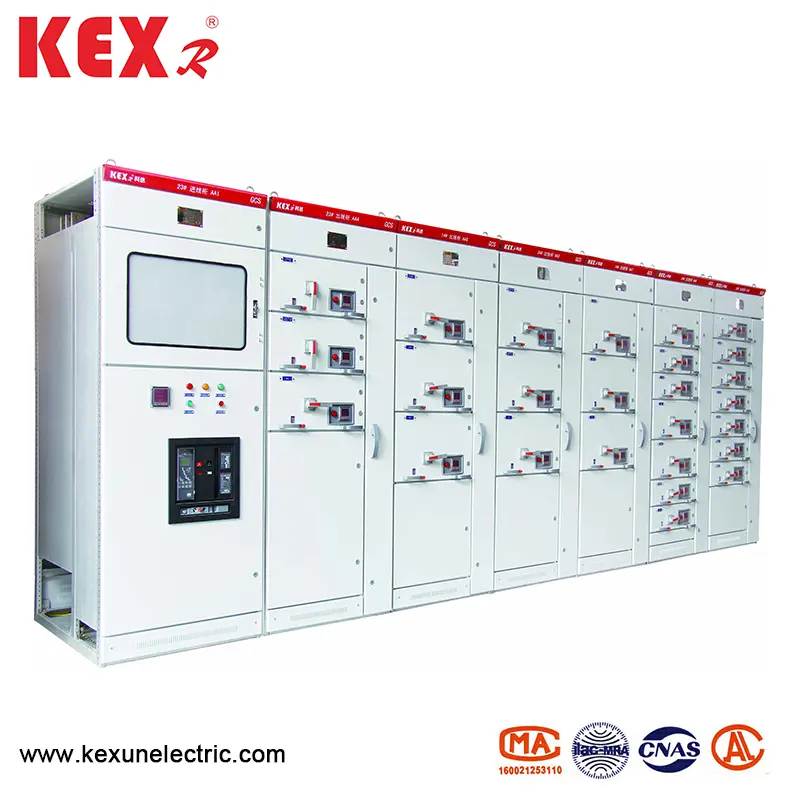

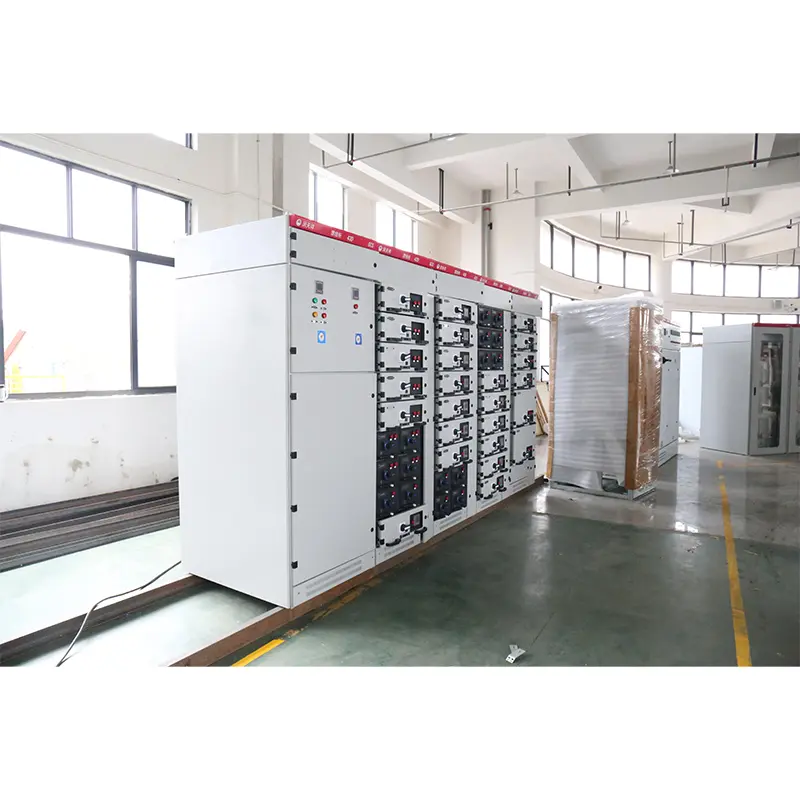

저전압 완료 세트

● 모델 의미

● 기본 매개 변수

● 주요 구조

▶ GCS 유형의 저전압 완전한 세트의 메인 프레임은 8MF 유형 오픈 섹션 강철을 채택하고 Section Steel의 양면에는 각각 20mm 및 100mm 및 ①9.2mm의 설치 구멍이 있으므로 내부 설치는 유연하고 편리합니다.

▶ 메인 프레임은 사용자가 선택할 수 있도록 두 개의 어셈블리 형태, 즉 완전히 조립 된 구조와 부분 용접 구조 (측 프레임 및 크로스 빔)로 설계되었습니다.

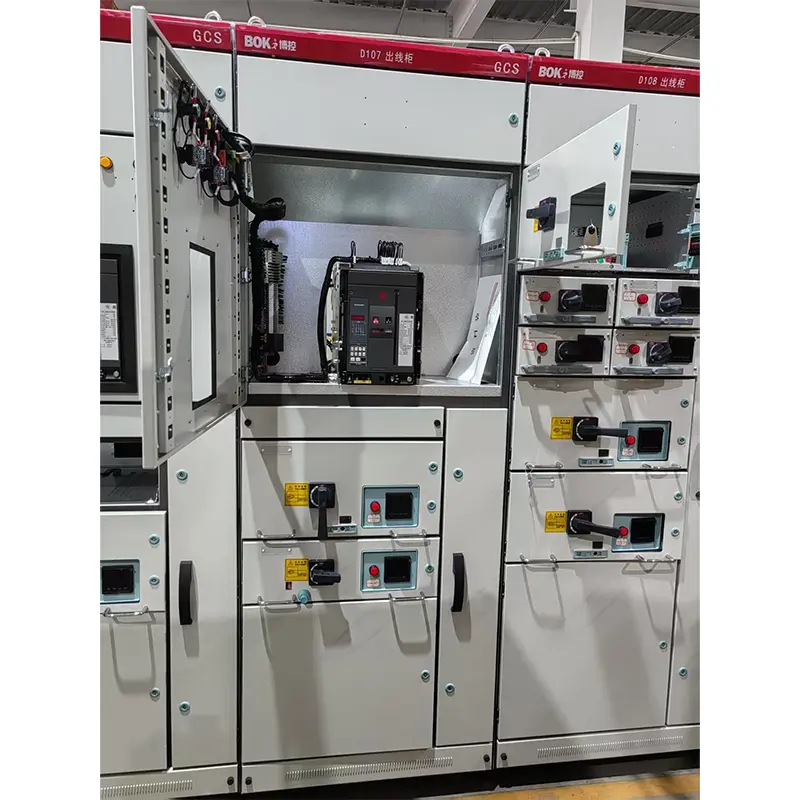

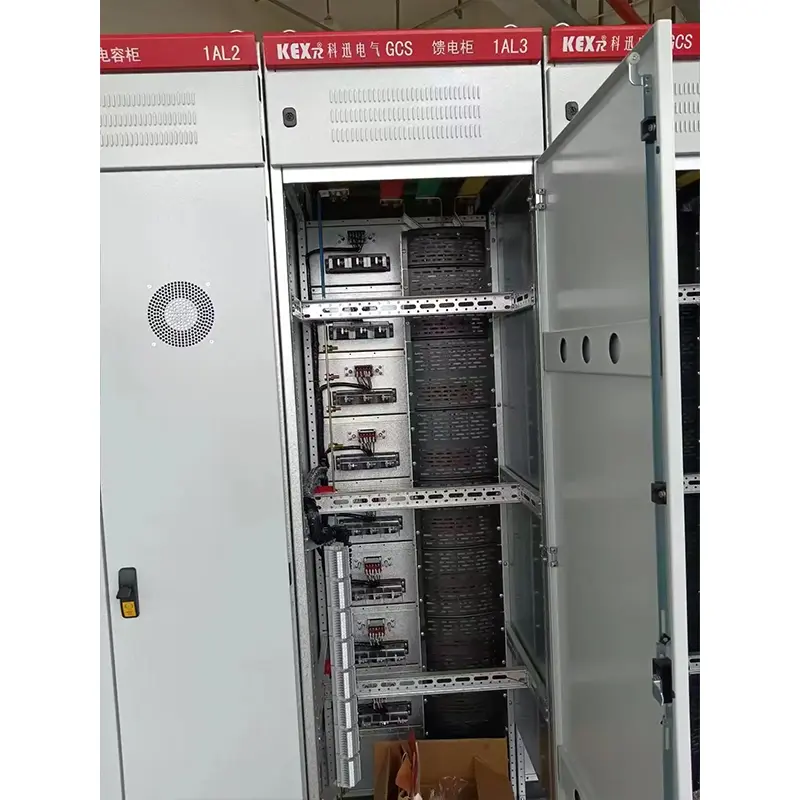

▶ 장치의 각 기능 실은 서로 분리되어 있으며 그 구획은 기능적 유닛 룸, 버스 룸 및 케이블 룸으로 나뉩니다. 각 챔버의 기능은 비교적 독립적입니다.

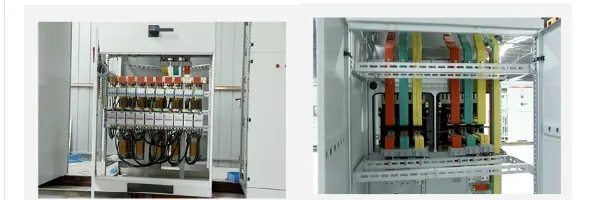

▶ 수평 메인 버스는 캐비닛 뒤에 수평으로 배열되어 장치의 메인 회로가 단락 강도가 높은 기본 척도입니다.

▶ 케이블 실의 설계를 통해 케이블이 위아래로 올라가는 것이 매우 편리합니다.

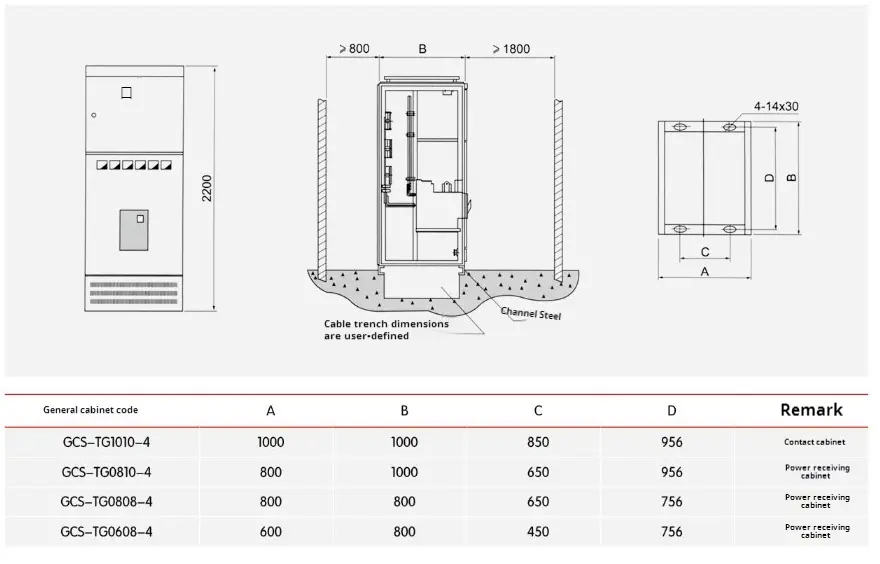

▶ 장치의 일반 캐비닛 크기 시리즈 (아래 표 참조) :

● GCS 유형 저전압 완료 세트의 설치 및 사용

◆ 제품이 수신 장소에 도착한 후 먼저 포장이 손상되지 않은지 확인해야합니다. 문제가 발견되면 계약서의 관련 부서에 사업 기록을 만들고 이유를 분석하고 비자를 만들고 여파를 처리해야합니다. 즉시 설치되지 않은 제품의 경우 적절한 장소에 배치하고 정상적인 사용 조건 및 전기 장비에 대한 임시 저장 규정의 요구 사항에 따라 적절하게 유지해야합니다. 1. 제품은 설치 회로도에 따라 설치해야합니다 (첨부 된 그림 참조). Bolt 고정 방법을 채택 할 때 Foundation Channel Steel 및 볼트는 사용자가 제공해야합니다. 메인 버스가 연결되면 운송, 보관 및 기타 이유로 인해 표면이 고르지 않으면 연결 및 고정 전에 레벨을 평평하게해야합니다.

◆ 장치가 별도로 또는 열에 설치되면 수직성, 캐비닛 표면의 불균일성 및 캐비닛 간 갭 편차는 아래 표의 요구 사항을 충족해야합니다.

◆ GCS 유형 저전압 완료 세트 후 검사 및 검사

설치 및 작동 전에

(1) 캐비닛의 상단 페인트 또는 기타 덮개 재료 (예 : 플라스틱 스프레이)가 손상되었는지, 캐비닛이 건조하고 깨끗한 지 확인하십시오.

(2) 전기 구성 요소의 작동 메커니즘이 유연한 지 여부와 방해 또는 과도한 운영력이 없어야합니다.

(3) 주요 전기 기기의 메인 및 보조 접촉의 온 오프가 신뢰할 수 있고 정확한지 여부.

(4) 서랍 또는 드로우 아웃 메커니즘은 방해 및 충돌없이 유연하고 가볍어야합니다.

(5) 서랍 또는 드로우 아웃 구조의 이동성 및 정적 접촉의 중심선은 일관성이 있어야하며 접점은 밀접하게 접촉해야합니다. 기본 및 보조 연락처의 삽입 깊이는 요구 사항을 충족해야합니다. 기계적 연동 또는 전기 : 응답 동작이 정확하고 잠금 또는 릴리스가 신뢰할 수 있어야합니다.

(6) 동일한 크기의 서랍은 재밍 및 충돌없이 편리하게 교환 할 수 있어야한다.

(7) 서랍과 캐비닛 사이의 접지 접촉은 밀접하게 접촉해야합니다. 서랍을 밀면 서랍의 접지 접점이 주 접촉 전에 접촉하고, 꺼내면, 주 접촉 후 접지 접점이 연결이 끊어집니다.

(8) 계측기의 교정, 변환 비 및 변압기의 극성이 정확해야한다.

(9) 퓨즈 핵심 사양은 엔지니어링 설계의 요구 사항을 충족해야합니다.

(10) 보호 등급과 설정은 정확하고 신뢰할 수 있어야합니다.

(11) 1000V Megohmmeter를 사용하여 1MΩ 이상의 절연 저항 값을 측정하십시오.

(12) 각 버스 바의 연결은 양호하고 단열 지지대의 설치, 설치 부품 및 기타 액세서리는 확고하고 신뢰할 수 있어야한다.

◆ GCS 유형 저전압 완료 세트의 예방 조치 사용

▶ 장치는 벽에 설치되지 않고 전면에서 작동하며 양쪽에 유지되는 저전압 완료 세트입니다. 자격을 갖춘 전문가 만 작동, 검사 및 유지 보수를 위해 유지 보수 채널 및 캐비닛 도어에 입력하거나 열 수 있습니다.

▶ 에어 스위치 및 성형 케이스 회로 차단기는 특히 단락 분리 및 폐쇄 후 여러 번 분리 및 폐쇄되어 국소 접촉 화상을 유발하고 탄소 물질을 생성하여 접촉 저항이 증가합니다. 따라서 회로 차단기의 명령 매뉴얼을 유지하고 정밀 검사해야합니다.

▶ 설치 및 유지 보수 후, 장치의 기능적 분리가 우수한 기능 분리를 보장하고 결함이 확장되는 것을 방지하기 위해 구획과 기능 단위 간의 격리를 엄격하게 점검해야합니다.

● 제품 패키지

제조업체는 공급할 때 다음과 같은 문서와 액세서리를 제공해야합니다.

▶ 장치 목록

▶ 제품 증명서

▶ 사용 지침

▶ 공장 테스트 보고서

▶ 관련 전기 도면

▶ 계약에 지정된 캐비닛 도어 키, 작동 핸들 및 예비 부품.

▶ 주요 구성 요소의 설치 지침

● 주문 지침

GCS 유형 저전압 완전한 세트의 주문 계약에는 다음 내용이 포함됩니다.

▶ 제품의 전체 모델에는 주 회로 체계 번호와 보조 회로 체계 번호가 포함됩니다.

▶ 주 회로 시스템 조합 시퀀스 다이어그램

▶ 보조 회로의 전기 회로도

▶ 캐비닛의 구성 요소 목록

▶ 회로의 전압, 전류 및 시간과 같은 매개 변수 설정.

▶ 제품의 정상적인 사용과 일치하지 않는 다른 특수 테이블.
