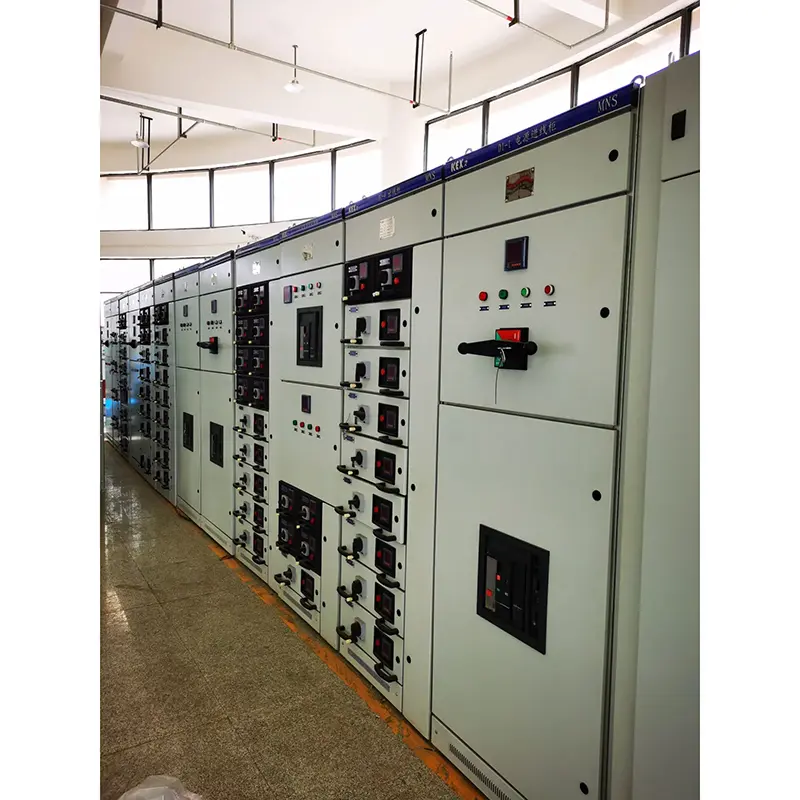

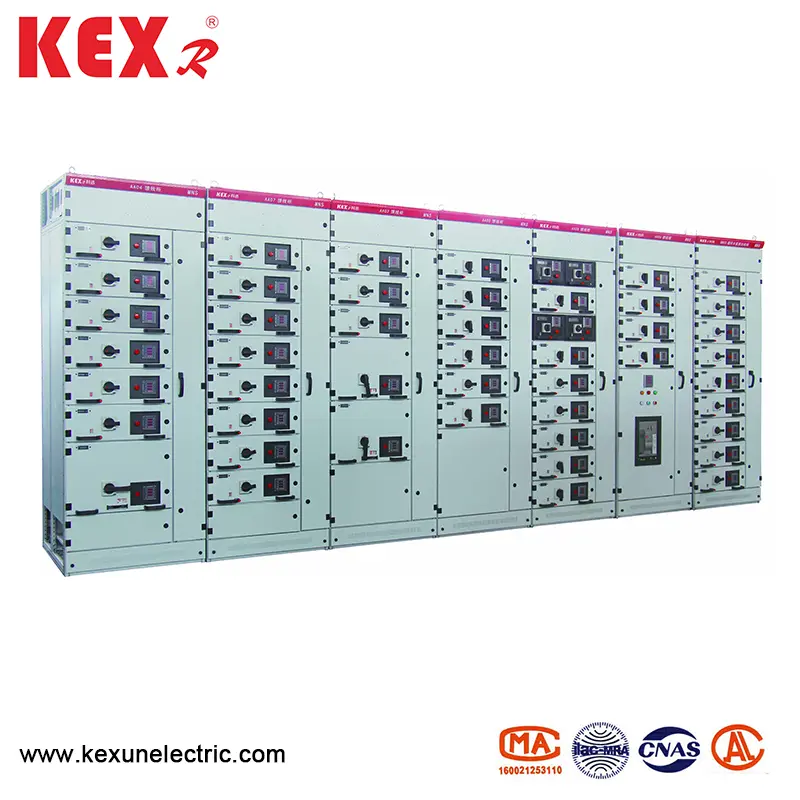

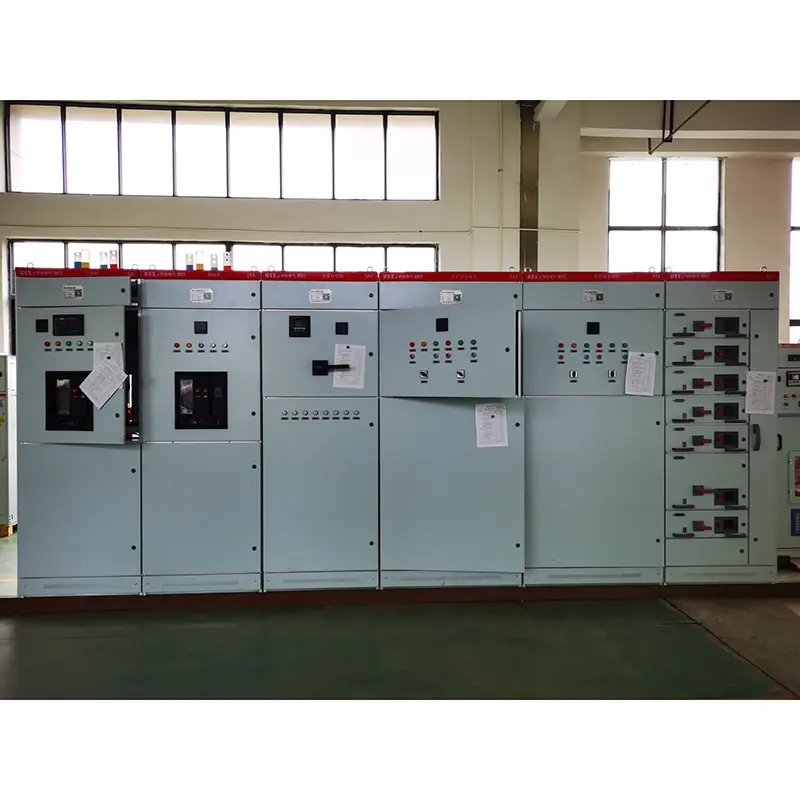

저전압 전력 분배 캐비닛

● 표준

MNS 유형 저전압 전력 분배 캐비닛은 GB7251.1 저전압 스위치 기어 및 JB/T9961 저전압 철수 스위치 기어의 국가 전문 표준 및 IEC439-1.VDE0660 Part V와 같은 국제 전문 표준을 준수합니다.

● 조건을 사용하여 MNS 유형 저전압 전력 분배 캐비닛

▶ 앰비언트 온도 ： -5 ~ 40 ℃, 24h 평균 35 ℃ 미만

▶ 대기 조건 : 공기가 깨끗하고 상대 습도는 최고 +40 °의 최고 온도에서 50%를 초과해서는 안됩니다. 낮은 온도에서는 상대 습도가 높을수록 +20 °에서 90%가 허용되지만 온도 변화를 고려해야하며 때로는 응축이 발생할 수 있습니다.

▶ 고도 : 1000m 미만의 MNS 유형 저전압 전력 분배 캐비닛은 다음 온도에서 운송 및 저장에 적합하며 -25 ℃에서 +55 ℃로, 짧은 시간 내에 24 시간 이내에 +70 ℃에 도달 할 수있다. 이러한 극한 온도에서는 장치를 돌이킬 수 없게 손상해서는 안되며 정상적으로 작동해야합니다.

위의 조건을 충족 할 수없는 경우 사용자와 Kexun 간의 상담을 통해 해결해야합니다.

▶이 장치가 해외 석유 시추 및 생산 플랫폼 및 원자력 발전소에 사용되는 경우 기술 계약에 별도로 서명해야합니다.

● MNS 유형 저전압 전력 분배 캐비닛의 기본 기술 매개 변수

◆ 전기 성능

◆ IP 학위

IEC529 및 DIN40050 표준을 준수하십시오. IP30은 φ φ2.5mm보다 큰 고형물을 보호하고, IP40은 φ 41.0mm보다 큰 고형물을 보호하고, IP54는 먼지로부터 보호하고 어떤 방향 으로든 튀는 것을 보호합니다 (IP54 보호 수준을 주문할 때 제조업체와 상담하십시오).

◆ 캐비닛 구조

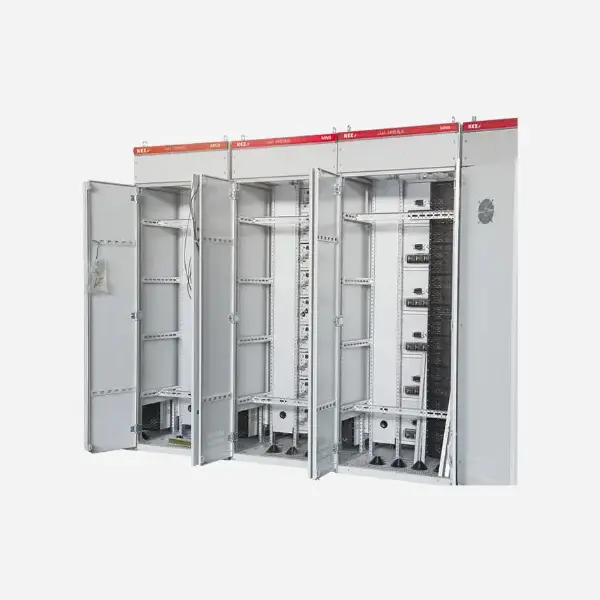

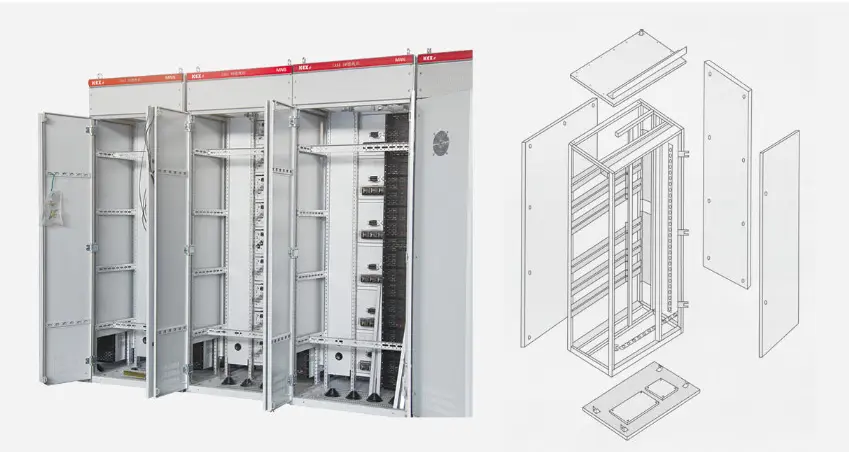

저전압 전력 분배 캐비닛의 기본 구조는 C 자형 프로파일로 구성됩니다. 섹션 C는 모듈 장착 구멍으로서 E = 25mm의 강철 플레이트를 굽히면 형성됩니다. 모든 캐비닛과 내부 파티션은 아연 도금 및 정제됩니다. 도어 패널 주위에 측면 패널은 고전압 정전기 분무로 만들어집니다. 캐비닛의 기본 구조는 아래 그림을 참조하십시오.

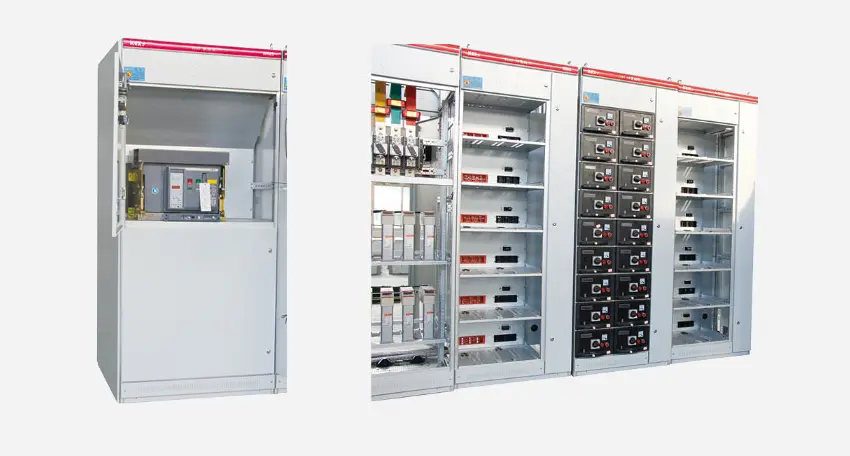

◆ 스위치 캐비닛 유형

1. 전력 분배 센터 사이의 거리 (PC1 : Emax, MT, 3WN, AH, ME 시리즈 회로 차단기를 사용할 수 있습니다.

2. 모터 제어 센터 캐비닛 (MCC) : 대형 및 작은 서랍으로 조립되며 각 루프의 메인 스위치는 퓨즈가있는 고개발의 플라스틱 케이스 회로 차단기 또는 로터리 하중 스위치를 채택합니다. 자동 전력 계수 보상 캐비닛 (수동, 자동 및 원격 파워 팩터 보상 장치 포함)

◆ 발전 센터 (PC) 캐비닛

◆ B MCC (Motor Control Center) 캐비닛

◆ C 자형 프로파일로 구성된 캐비닛 프레임 구조

◆ MNS 유형의 저전압 전력 분배 캐비닛의 개략도

● 캐비닛의 파티션 설계

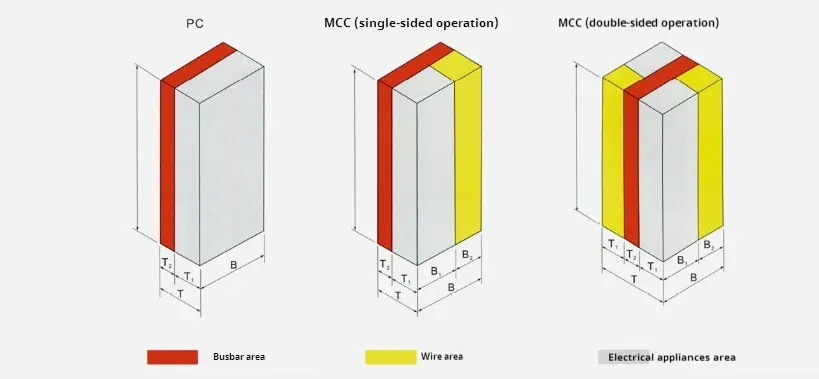

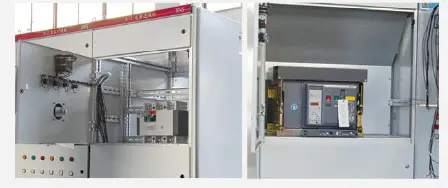

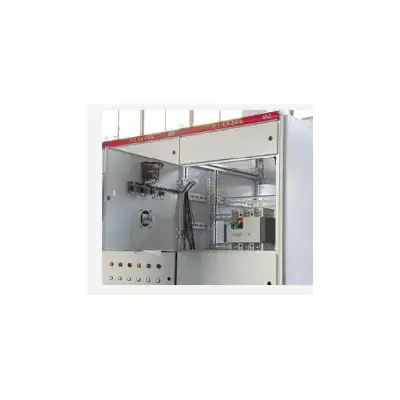

◆ 전력 유통 센터 (PC)

(1) PC 캐비닛은 3 개의 구획으로 나뉩니다. 수평 버스 구획 : 캐비닛 뒷면; 기능 단위 구획 : 캐비닛의 전면 상단 또는 캐비닛의 왼쪽 앞면;

(2) 세분화 측정 : 수평 버스 구획 및 기능 단위 구획은 강판으로 분리됩니다. 대조군 루프 구획은 화염 폴리 페닐 렌 에테르 플라스틱 덮개에 의해 기능 단위 구획으로부터 분리된다.

(3) 캐비닛에 설치된 프레임 회로 차단기는 폐쇄 된 상태의 캐비닛 외부에서 수동으로 작동 할 수 있습니다. 회로 차단기의 개방 상태를 관찰하고 회로 차단기가 테스트 위치에 있는지 또는 작동 메커니즘과 도어 사이의 위치 관계에 따라 작업 위치에 있는지 판단하십시오.

(4) 분리 구조는 주 회로와 보조 회로 사이에 설계되었습니다. 미터, 신호 표시등 및 버튼으로 구성된 보조 전기 장치는 모두 플라스틱 보드에 설치되며 화염 제거 폴리 우레탄 폼 플라스틱으로 만든 덮개는 보드 뒤의 주 회로에서 분리됩니다.

◆ 풀 아웃 모터 제어 센터 및 소규모 현재 전력 유통 센터 (MCC)

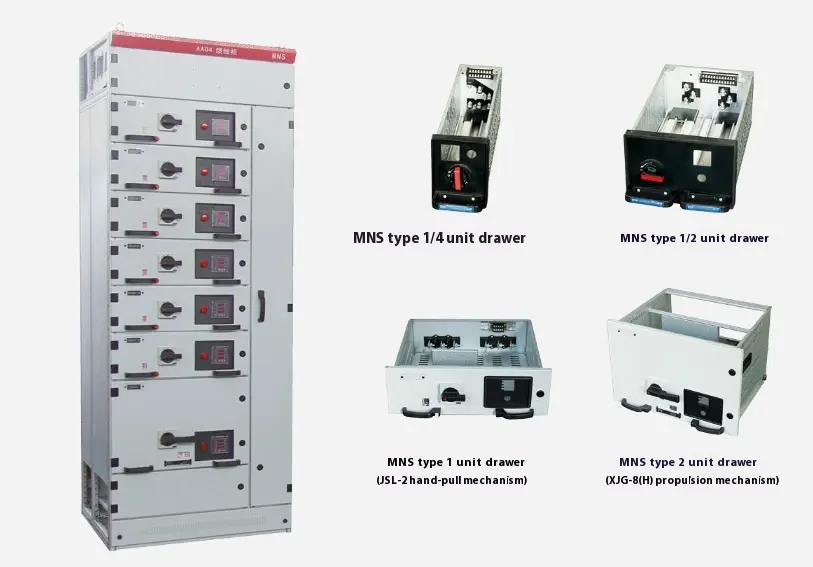

서랍 형 MCC 캐비닛은 3 개의 구획, 즉 캐비닛 뒤의 수평 버스 구획, 캐비닛의 왼쪽의 기능 단위 구획 및 캐비닛 앞쪽의 오른쪽에있는 케이블 구획으로 나뉩니다. 수평 버스 구획 및 기능 단위 구획은 화염 재지 발포 플라스틱으로 제작 된 기능 보드로 분리되며 케이블 칸은 수평 버스 구획과 강철 판에 의한 기능 단위 구획과 분리됩니다. MCCI 모터 제어 센터) 서랍은 다음 5 가지 유형으로 나뉩니다. 8E/4 : 높이 200 × 너비 150 × 깊이 400 mm. 8E/2 : 높이 200 × 너비 300X 깊이 400 mm. 8E : 높이 200 × 너비 600 × 깊이 400 mm. 16E : 높이 400 × 너비 600 × 깊이 400 mm. 24E : 높이 600 × 너비 600 × 깊이 400 mm.

◆ 후면 배출구 스위치 캐비닛 구조

스위치 캐비닛의 배열 폭을 줄이기 위해 스위치 캐비닛의 메인 버스는 스위치 캐비닛 상단에 수평으로 설치되며 캐비닛의 후면 절반은 케이블 룸이며, 나가는 케이블이 연결되어 있습니다. 스위치 캐비닛의 전면은 스위치 기어의 기능 단위가 설치되는 장치 실입니다. 이 시스템에서, 스위치 캐비닛 측면의 케이블 룸은 후면 캐비닛으로 이동하여 스위치 캐비닛의 배열 폭을 크게 줄여서 변전소의 우주 레이아웃의 요구 사항을 더욱 충족시킵니다.

피더 캐비닛의 너비는 600mm, 깊이는 1000/1200mm이며, 상단에 독립된 메인 버스 룸이 있으며 장치 룸에서 분리됩니다. 전면 장치 챔버의 효과적인 설치 높이는 72E (E = 25mm)이며, 이는 다기능 보드에 의해 후면 케이블 챔버로부터 분리되어 소형 구조 및 유연한 장치 구성과 함께 스위치 캐비닛의 설치 공간을 최대한 활용합니다. 뒷면의 케이블 룸에는 도어가있어 설치 및 유지 보수에 편리합니다. 들어오는 캐비닛의 폭은 들어오는 장치의 프레임 전류에 따라 결정됩니다. 권장 너비는 400/600/800/1000mm이고 캐비닛 깊이는 1000mm입니다.

● 서랍 유형

(1) 8E/4 : 8E 높이 공간에 4 개의 서랍 유닛을 조립하십시오.

(2) .8E/2 : 8E 높이 공간에 2 개의 서랍 단위를 조립합니다.

(3) 8E : 8E 높이 공간에서 서랍 유닛을 조립하십시오.

(4) 16E : 16e 높이 (400mm)의 서랍 유닛을 조립하십시오.

(5) 24E : 서랍 유닛을 높이 24E (600mm)로 조립하십시오. 5 가지 종류의 서랍 유닛은 캐비닛에 단독으로 조립할 수 있으며 혼합 어셈블리에도 사용할 수 있습니다. 단일 어셈블리를 위해 캐비닛에 수용 할 수있는 최대 수의 서랍 유닛 수는 아래 표를 참조하십시오.

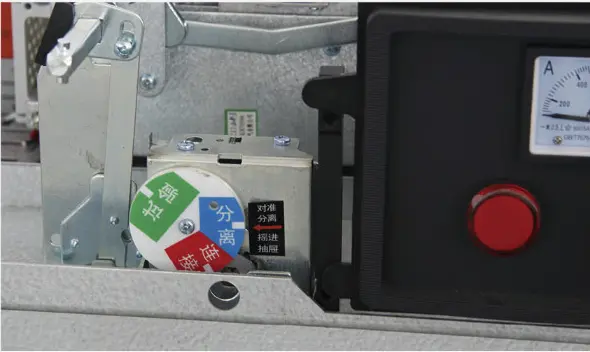

◆ 서랍의 전기 및 기계적 연동

서랍 유닛에는 신뢰할 수있는 기계적 연동 위치가 있으며, 이는 작동 핸들에 의해 제어되며 명백하고 정확한 마감, 테스트, 드로잉 및 격리 위치가 있습니다. 작동 메커니즘의 기능에 대한 그림을 참조하십시오. 안전 예방 조치를 강화하기 위해 작동 핸들이 배치 된 후 자물쇠를 추가 할 수 있으며 왼쪽 그림과 같이 최대 3 개의 잠금 장치를 추가 할 수 있습니다. 서랍 유닛이 제자리에 있으면 그림 4 및 그림 5에 나열된 작동 함수 및 위치에 엄격하게 작용해야합니다. 그렇지 않으면 구조 부품을 쉽게 손상시킬 것이므로 사용할 때주의를 기울이십시오.

◆ 8E/4 및 8E/2는 스위치 기능을 작동합니다

◆ 8EAND 16E, 24E 스위치 기능을 작동합니다

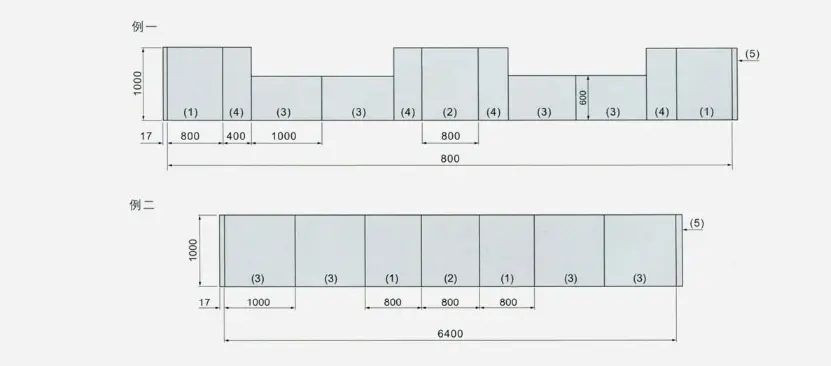

◆ 조합 모드의 회로도

● 설치, 사용 및 유지 보수

1. 장치가 대상에 도착하면 먼저 포장 상자가 완료되었는지 확인하십시오. 장치가 즉시 설치되지 않으면 건조하고 깨끗한 장소에 저장해야합니다.

2. 장치는 벽에서 멀리 설치하거나 벽에 설치할 수 있습니다. 설치 기초 평면은 평평해야하고 Foundation Channel Steel의 수평 오차는 1/1000이며 총 길이 편차는 3mm입니다.

3. 모든 전도성 부품의 볼트 고정을 위해 8.8 등급과 장력 와셔를 사용하는 것이 좋습니다. 권장 조임 토크는 아래 표에 나와 있습니다.

4. Cable Head Sheath 및 MCC Scheme 액세서리가 공급 한 2 차 회로를위한 특정 수의 구리 커넥터. (구리 조인트의 냉간 프레스 가공에 적응하기 위해서는 보조 케이블에는 멀티 코어 유연한 와이어가 권장됩니다).

5. 케이블을 연결 한 후, 작은 동물이 캐비닛에 크롤링되어 단락 사고를 일으키지 않도록 장치의 바닥을 닫아야합니다.

6. 설치 또는 조정 후 작동하기 전에 다음 검사 및 테스트가 필요합니다.

▶ 장치에 설치된 전기 장비 및 제어 배선이 공장 도면의 요구 사항을 충족하는지 확인하십시오.

▶ 다양한 스위치의 수동 작동은 비정상이나 방해없이 유연해야합니다.

▶ 기계적 연동 메커니즘 및 전기 연동 장치의 동작이 올바르하고 신뢰할 수 있는지 확인하십시오. 이는 시스템 요구 사항을 충족해야합니다.

▶ 주 회로의 단열 저항과 제어 회로가 지정된 요구 사항을 충족하는지 확인하십시오.

▶ 장치에 설치된 전기 장비가 잘 접촉하고 전기 기기 자체의 기술적 요구 사항을 충족하는지 확인하십시오.

▶ 장치 내부에 외국 물질이 있는지 여부와 다양한 부품의 장착 나사가 느슨한 지 확인하십시오.

◆ 풀 아웃 MCC의 운영 지침 :

(1) 서랍의 바닥이 가이드에 올바르게 들어간 후에 만 ​​캐비닛으로 밀릴 수 있습니다. 그렇지 않으면 서랍이 손상되거나 꺼낼 수 없습니다.

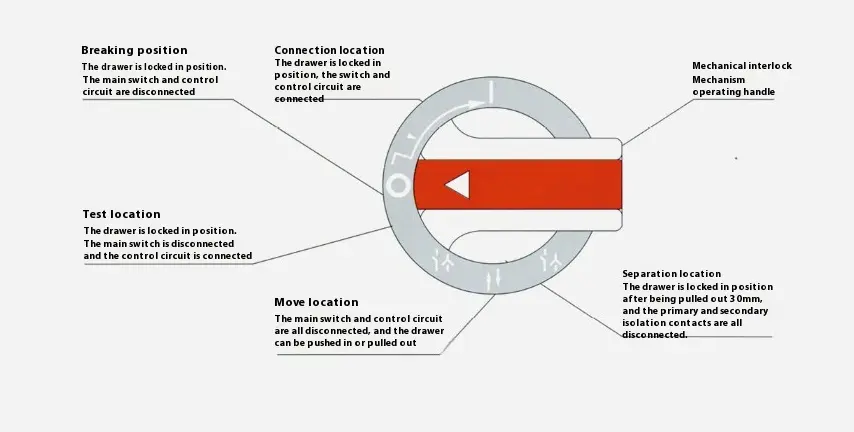

(2) 8E/4 및 8E/2 서랍 패널의 기호 및 기능은 그림 4를 참조하십시오. 그림의 파단 위치 "O"에서 작업 위치 "I"로 화살표는 작동 핸들이 먼저 밀려 나서 "o"에서 "i"로 회전해야 함을 나타냅니다. 반환 할 때, 그것을 밀어야 할 필요가없고, 손잡이 "i"를 "o"로 돌리고, 놓은 후에는 손잡이를 놓아주십시오.

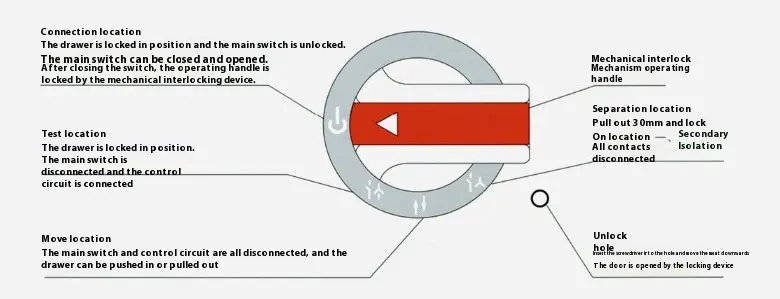

(3) 8E-24E 서랍 패널의 기호 및 기능은 그림 5를 참조하십시오. 핸들이 작업 위치에 도달하면 메커니즘은 메인 스위치의 기계식 잠금을 방출 한 다음 기본 스위치를 닫아 열 수 있습니다. 그러나 메인 스위치가 닫히면 연동 메커니즘의 핸들을 작동 할 수 없습니다. 오른쪽 하단 모서리에있는 문에는 작은 플라스틱 덮개가 있으며, 이는 표시를 충족하는 표지판을 충족합니다. 이는 문의 잠금 해제 메커니즘입니다. 작동 프로세스는 다음과 같습니다. 서랍이 작업 위치에있을 때 문을 열려면 먼저 작은 덮개를 꺼낸 다음 스크루 드라이버를 구멍에 삽입하여 래치를 아래쪽으로 삽입하여 도어를 열십시오. 문을 열면 작은 플라스틱 덮개를 덮으십시오. 그렇지 않으면 원래 보호 수준이 파괴됩니다.

● 장치의 운송 및 저장

▶ 장치는 끝날 수 없으며 심한 진동을 겪습니다.

▶ 포장을 풀고 나서 장치를 들어 올릴 때 운송 각도 플레이트를 사용해야하며 두 개의 강철 와이어와 로프의 포함 각도는 ≤1200이어야합니다. 지게차, 롤러 또는 크로우 바를 사용하는 경우 장치의 언더 프레임에서 직접 수행 할 수 없습니다.

▶ 장치가 제자리에 설치되면 짧은 거리 동안 위치를 이동하려면 섀시의 네 모서리에서 위치를 올릴 수 있습니다.

▶ 장치에서 전기 제품과 부품은 마음대로 분해 될 수 없습니다.

▶ 비가 젖지 않아야하며 주변 온도는이 샘플의 관련 조항에 따라야합니다.

● 제품의 완전성

MNS 유형 저전압 전력 분배 캐비닛에는 포장 목록, 제품 인증서, 제품 지침 매뉴얼 및 필요한 도면이 부착되며 지원 목록에 따라 제공된 도어 키 및 예비 부품이 첨부됩니다.
