저전압 전력 분배 스위치 기어

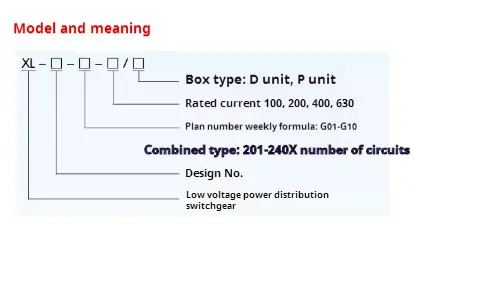

● 모델 의미

● 조건 사용

◆ XL-21 유형 저전압 전력 분배 스위치 기어는 2000m 미만의 고도에 설치해야합니다.

◆ 주변 온도와 주변 공기 온도는 +40 °보다 높지 않지만 평균 온도는 +35 °보다 높지 않으며 주변 공기 온도는 24 시간 동안 -100 °보다 낮지 않습니다.

◆ 공기 중에는 과도한 먼지, 산, 소금, 부식성 및 폭발성 가스가 없어야합니다. 상대 온도는 +40 ℃의 가장 높은 온도에서 50%를 초과하지 않으며, 90% 미만의 최저 온도에서 더 높은 상대 온도가 허용됩니다. 온도 변화로 인해 일반 응축이 때때로 발생할 수 있음을 고려해야합니다.

◆ 사용자에게 특별한 요구 사항이 있으면 제조업체와 협상 할 수 있습니다.

● 디자인 기능

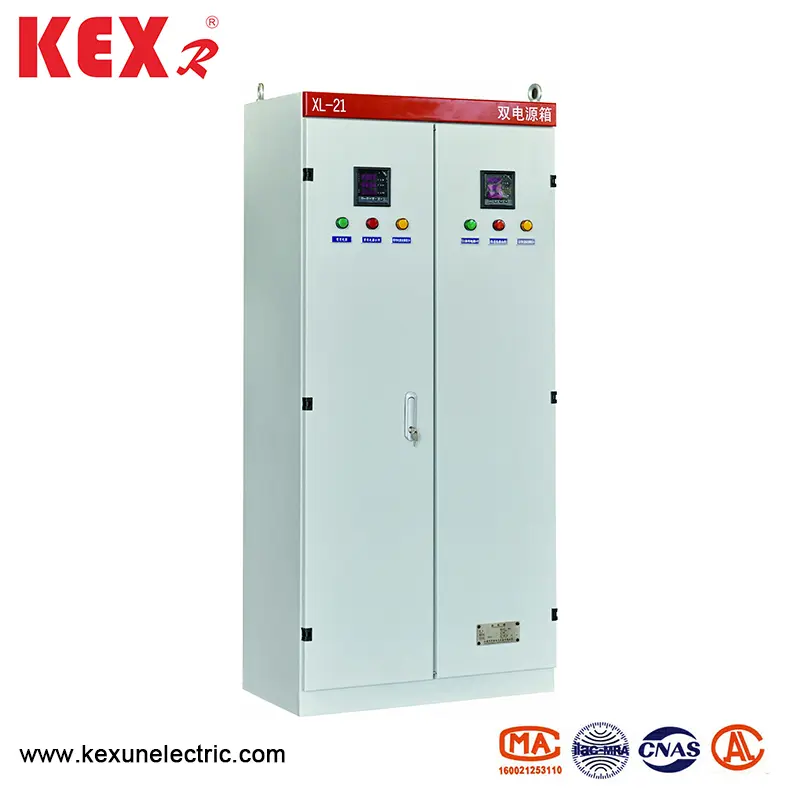

◆ XL-21 유형 저전압 전력 분배 스위치 기어는 바닥 장착이며 변압기 아래에 직접 설치할 수 있습니다. 스위치 기어 바디는 고품질 스틸 플레이트 용접 또는 조립으로 만들어졌으며 나이프 스위치 작동 핸들은 스위치 기어 앞의 오른쪽 열에 설치되어 전원 공급 장치 스위칭에 사용할 수 있습니다. 전력 분배 상자 앞에 전압계가 설치됩니다. 버스 전압을 나타냅니다. 전력 분배 상자 앞에 문이 있습니다. 도어가 열린 후, 전력 분배 상자의 모든 장비가 노출되어 유지 보수에 편리합니다. 이 전력 분배 박스는 소형 구조, 편리한 유지 보수 및 회로 체계의 유연한 조합의 특성을 갖는 중국이 설계 한 새로운 구성 요소를 채택합니다. 전원 분배 상자에는 단락 회로 보호 기능으로 회로 차단기가 장착되어 있으며 도어 앞에 작동 버튼을 설치할 수 있습니다.

◆ 작동 모드 : 매뉴얼.

◆ 설치 모드 : 수직 설치

◆ 배선 모드 : 고정 배선

● XL-21 유형 저전압 전력 분배 스위치 기어의 기술 매개 변수

● XL-21 유형 저전압 전력 분배 스위치 기어 설치 및 사용

◆ 전력 분배 박스는 검사를 통과 한 후에 만 ​​포장하고 운송 할 수 있습니다. 제품이 목적지에 도착하면 먼저 상자가 완성되었는지 확인하십시오. 전원 분배 상자가 즉시 설치되지 않은 경우 제품을 건조하고 깨끗한 장소에 보관하십시오.

◆ 전력 분배 상자는 설치 도면에 따라 설치할 수 있으며 Foundation Channel Steel 및 나사는 사용자가 제공해야합니다. 케이블이 나가면 사용자는 파운데이션 그루브와 바닥 페이스트 볼트 외부의 케이블 트렌치를 묻어 야합니다.

◆ 전력 분배 상자를 설치하거나 정비 한 후 작동하기 전에 일련의 품목을 검사하고 테스트해야합니다.

(1) 내부 전기 장비와 배선이 개략도 다이어그램을 준수하는지 확인하십시오.

(2) 스위치를 여러 번 확인하고 작동하여 유연하고 정상인지 확인하십시오.

(3) 모든 미터와 릴레이가 정확한지 확인하고 테스트합니다.

● 주문 지침

공급시 Kexun이 제공 한 문서 및 액세서리.

▶ 배달 목록.

▶ 제품 증명서.

▶ 공장 검사 보고서.

▶ 제품 설명

▶ 1 차 시스템 다이어그램, 제어 회로도 다이어그램 및 보조 배선 다이어그램.

▶ 계약에 지정된 캐비닛 도어 키, 작동 핸들 및 예비 부품.

▶ 주요 구성 요소 사용 지침
