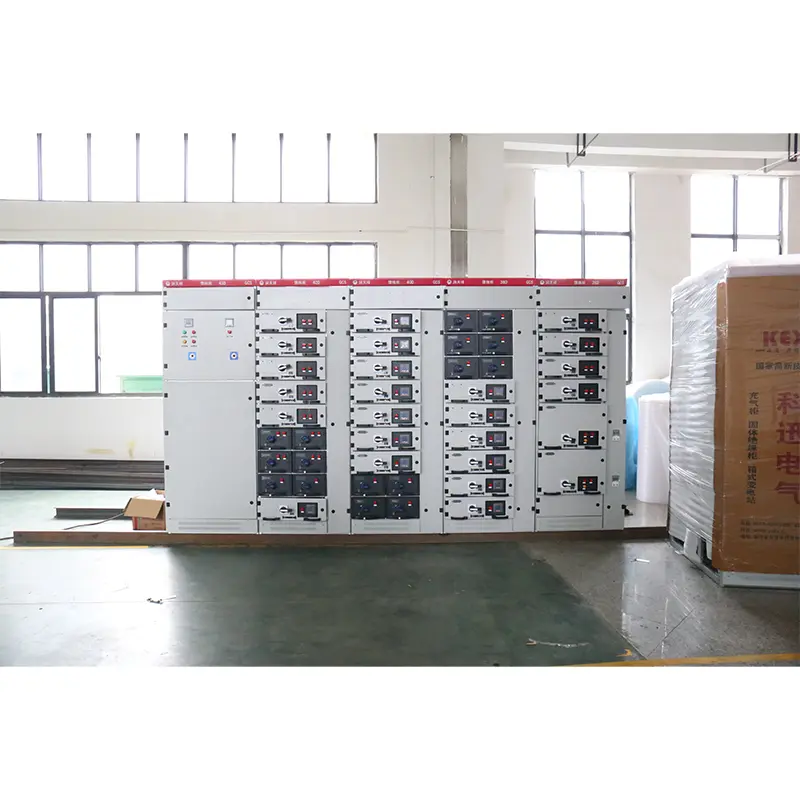

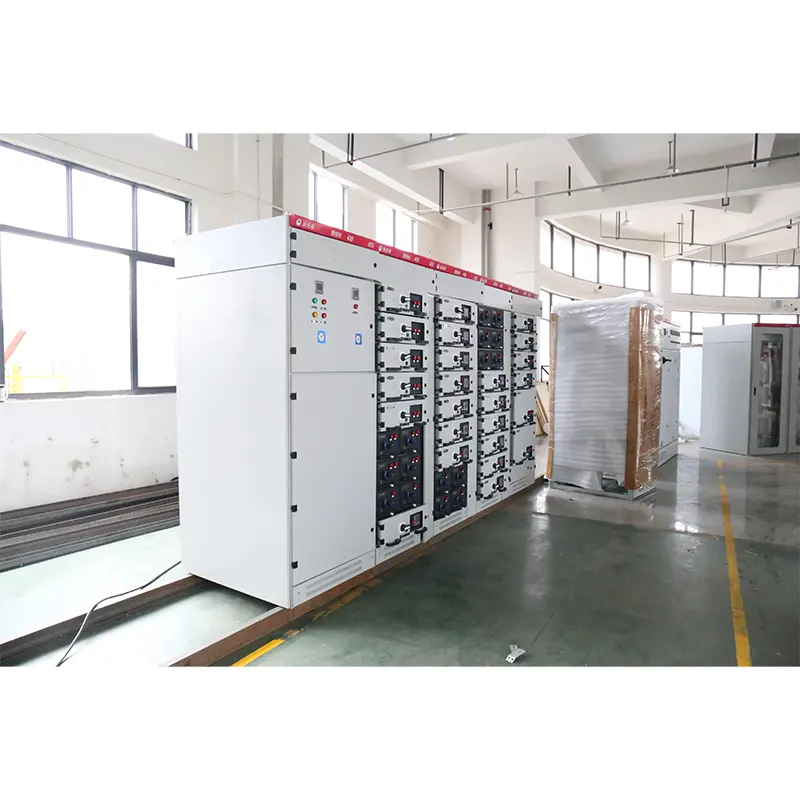

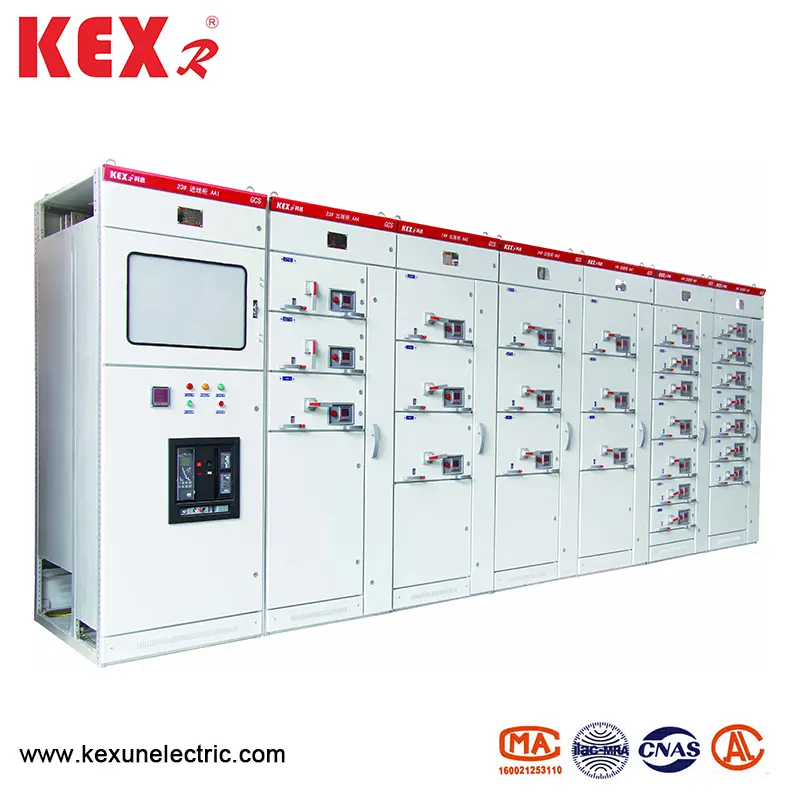

저전압 추출 스위치 캐비닛

● 성능 지수

GCS 유형 저전압 추출 스위치 캐비닛의 설계는 다음 표준을 충족합니다.

▶ IEC439-1 저전압 스위치 기어 및 제어 기어

▶ GB7251 저전압 스위치 기어

▶ ZBK36001 저전압 풀 아웃 스위치 기어

● 기본 매개 변수

● 주요 구조

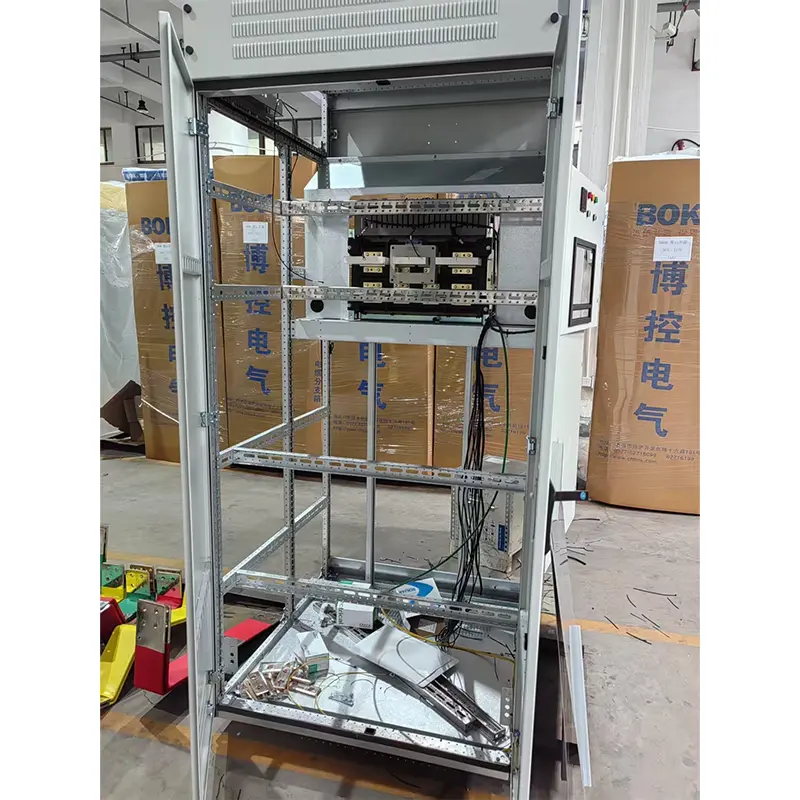

▶ GCS 타입의 메인 프레임은 저전압 추출 스위치 캐비닛의 8MF 유형 오픈 섹션 강철을 채택하고 Section Steel의 양면에는 각각 20mm 및 100mm 및 ①9.2mm의 설치 구멍이있어 내부 설치가 유연하고 편리합니다.

▶ 메인 프레임은 사용자가 선택할 수 있도록 두 개의 어셈블리 형태, 즉 완전히 조립 된 구조와 부분 용접 구조 (측 프레임 및 크로스 빔)로 설계되었습니다.

▶ 장치의 각 기능 실은 서로 분리되어 있으며 그 구획은 기능적 유닛 룸, 버스 룸 및 케이블 룸으로 나뉩니다. 각 챔버의 기능은 비교적 독립적입니다.

▶ 수평 메인 버스는 캐비닛 뒤에 수평으로 배열되어 장치의 메인 회로가 단락 강도가 높은 기본 척도입니다.

▶ 케이블 실의 설계를 통해 케이블이 위아래로 올라가는 것이 매우 편리합니다.

▶ 장치의 일반 캐비닛 크기 시리즈 (아래 표 참조) :

● 기능 장치

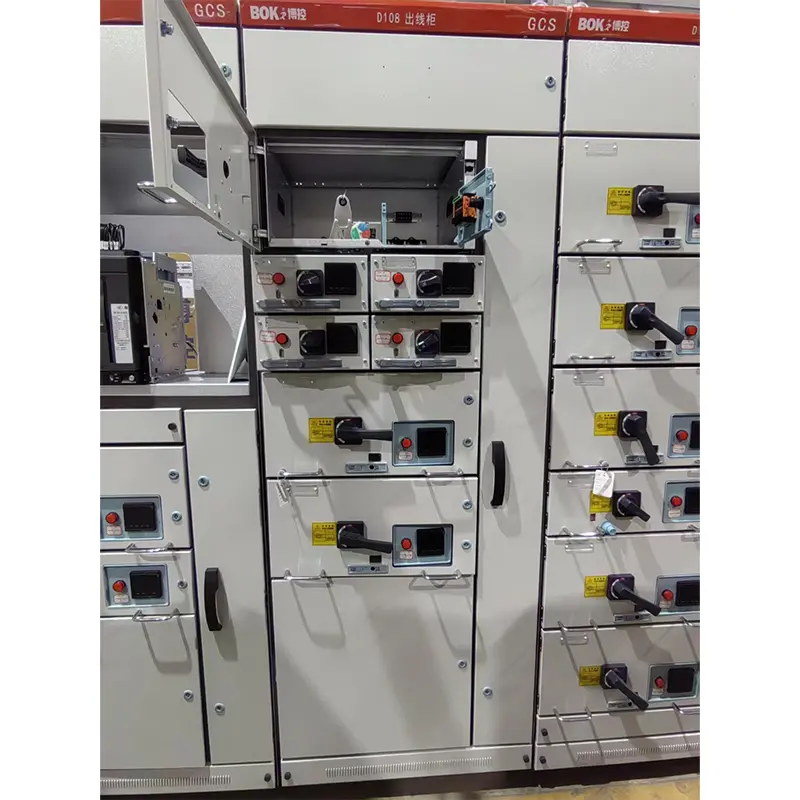

1. 서랍의 높이는 160mm입니다. 1/2 단위, 1 단위, 3/2 단위, 2 단위, 3 개의 단위 및 5 개의 크기 시리즈로 나뉩니다. 단위 회로의 정격 전류는 400A 이하입니다.

2. 서랍은 높이 치수에서만 변경되며 너비와 깊이 치수는 변경되지 않습니다. 동일한 기능 단위를 가진 서랍은 상호 교환 성이 우수합니다.

3. 각 MCC 캐비닛에는 최대 11 개의 1 단위 서랍 또는 22 1/2 단위 서랍이 장착 될 수 있습니다. 여기서 서랍의 단위가 다기능 백 플레이트를 채택합니다.

4. 전류에 따르면 서랍의 입구 및 출구 선은 동일한 칩 구조를 가진 다른 수의 플러그인을 채택합니다.

5. 1/2 단위 서랍과 케이블 룸은 백 플레이트 구조와 ZJ-2 어댑터로 연결됩니다.

6. 유닛 서랍과 케이블 룸 사이의 연결은 현재 등급에 따라 동일한 크기 막대 또는 튜브 구조로 ZJ-1 어댑터를 채택합니다.

7. 서랍 장치에는 기계식 연동 장치가 장착되어 있습니다.

● 주요 전기 부품

주요 전기 부품의 선택 원칙은 수입 기술을 기반으로하며 중국에서 시리즈로 생산 될 수 있으며 장치의 고성능 요구 사항을 충족합니다.

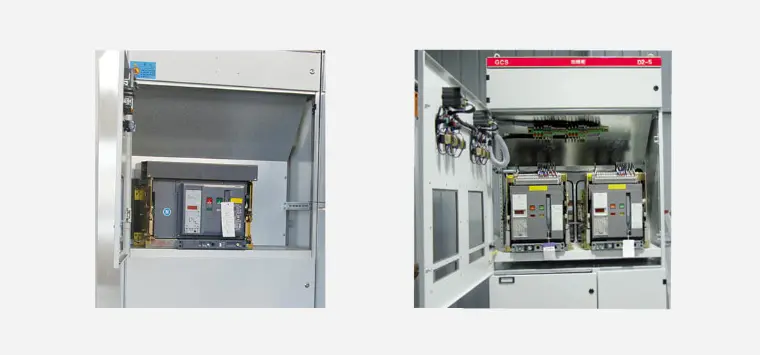

▶ 전원 공급 장치 및 피더 유닛의 차단기는 주로 AH 시리즈를 선택합니다. Schneider Company와 ABB Company에서 생산 한 다른 M 시리즈도 고급 성능을 발휘할 수 있습니다. AH 회로 차단기는 우수한 성능, 소형 구조, 경량 및 강한 시리즈의 특성을 가지고 있습니다. 가격은 상대적으로 낮고 유지 보수 및 사용이 편리하며 모든 성능 지수는이 장치의 요구 사항을 충족시킬 수 있습니다.

▶ 서랍 유닛 (모터 제어 장치, 부분 공급 장치) 회로 차단기는 주로 CM1 및 TG.TM30 시리즈 플라스틱 케이스 회로 차단기를 선택하고 일부는 Moeller Company에서 생산 한 NZM을 선택합니다. 100A 시리즈. 이 스위치는 우수한 성능, 소형 구조, 짧은 아크 또는 아크 및 기술 및 경제 지표의 특성을 가지고 있으며,이 장치의 요구 사항을 충족시킬 수 있습니다.

▶ 분리 스위치 및 퓨즈 분리 스위치는 Q 시리즈 여야합니다. 이 시리즈는 신뢰성이 높고 강력한 파괴 능력을 가지며 기계적 연동을 실현할 수 있습니다.

▶ 메인 퓨즈는 NT 시리즈입니다. 5. AC 컨택 터는 시리즈 B와 LCI-D의 것이어야합니다 ..

● GCS 유형 저전압 추출 스위치 캐비닛의 특성

1. 어댑터의 열 용량을 향상시키고 어댑터의 온도 상승으로 인한 추가 온도 상승을 크게 줄입니다.

2. 기능 단위와 구획 사이의 분리는 명확하고 신뢰할 수 있으며, 한 장치의 실패는 다른 장치의 작업에 영향을 미치지 않으므로 실패는 최소 범위로 제한됩니다.

3. 버스의 수평 배열은 장치의 동적 및 열 안정성을 가지며 80/176ka 단락 전류의 영향을 견딜 수 있습니다.

4. 단일 4.MCC 캐비닛의 회로 수는 22 세이며 발전, 석유 화학 시스템 및 단일 단위 용량이 큰 기타 산업에서 자동 전기 도어 (기계)의 요구를 완전히 고려합니다.

5. 장치와 외부 케이블 사이의 연결은 케이블 실에서 완료되며 케이블은 위아래로 이동할 수 있습니다. 현재 변압기는 케이블 실에 설치되어 설치 및 유지 보수가 편리합니다.

6. 동일한 전력 분배 시스템에서, 단락 전류는 전류 제한 반응기와 일치함으로써 단락 전류를 제한 할 수 있으며, 버스 전압은 특정 값으로 안정화 될 수 있으며, 구성 요소의 단락 강도에 대한 요구 사항은 부분적으로 감소 될 수있다.

7. 서랍 유닛은 충분한 수의 보조 커넥터 (단위 1 이상 32 쌍, 단위 1/2의 경우 20 쌍)를 가지고 있으며, 이는 컴퓨터 인터페이스 및 연락처 수에 대한 자동 제어 루프의 요구 사항을 충족 할 수 있습니다.

● 보조 회로

보조 회로 다이어그램의 설계는 화력 발전소의 보조 전원 설계 및 기타 관련 설계 기술 규정에 대한 기술 규정을 준수합니다. 발전소 및 변전소의 저전압 전력 시스템 및 공장, 광산 및 고층 건물의 저전압 전력 분배 시스템에 적합합니다. 공장 및 광산의 보조 회로 체계는 주요 회로 체계에 따라 설계되었으며, 이는 전원 공급 장치 수신 라인 (PC) 및 모터 피더 라인 (MCC)의 기능 단위로 나뉩니다.

● 제품 패키지

제조업체는 공급할 때 다음과 같은 문서와 액세서리를 제공해야합니다.

▶ 장치 목록

▶ 제품 증명서

▶ 사용 지침

▶ 공장 테스트 보고서

▶ 관련 전기 도면

▶ 계약에 지정된 캐비닛 도어 키, 작동 핸들 및 예비 부품.

▶ 주요 구성 요소의 설치 지침

● 주문 지침

GCS 유형 저전압 추출 스위치 캐비닛의 주문 계약에는 다음 내용이 포함됩니다.

▶ 제품의 전체 모델에는 주 회로 체계 번호와 보조 회로 체계 번호가 포함됩니다.

▶ 주 회로 시스템 조합 시퀀스 다이어그램

▶ 보조 회로의 전기 회로도

▶ 캐비닛의 구성 요소 목록

▶ 회로의 전압, 전류 및 시간과 같은 매개 변수 설정.

▶ 제품의 정상적인 사용과 일치하지 않는 다른 특수 테이블.
