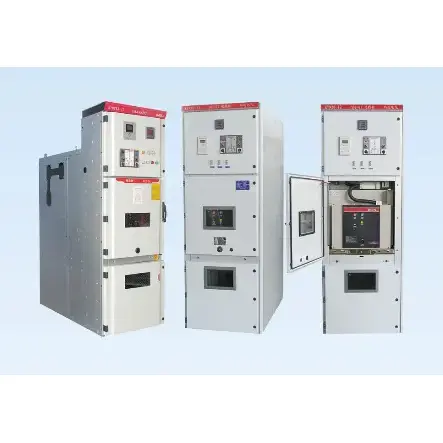

HV 스위치 기어

● 조건 사용

▶ 공기 온도 : -10 ~ 40 ℃;

▶ 고도 : 1000m 미만

▶ 습도 : 상대 습도 : 일일 평균 95%미만이고 월 평균은 90%를 넘지 않습니다.

▶ 수증기 압력 : 일일 평균 값은 2.2kpa를 초과하지 않으며 월 평균값은 1.8kpa ；를 초과하지 않습니다. 온도가 갑자기 떨어지면 오염과 함께 응축이 발생할 수 있습니다. 이 제품은 정상적인 조건보다 더 심한 다음 두 가지 환경 조건에 적합합니다.

(1) 응축은 빈번하지 않으며 (평균적으로 한 달에 두 번 이상) 약간 오염된다.

(2). 일반적으로 응축이 없으며 (일년에 두 번 이상 평균적으로) 심각하게 오염됩니다.

▶ HV 스위치 기어는 화재와 폭발의 위험이없는 가혹한 장소에 적합하며, 심각한 오염은 금속을 부식시키고 단열재를 파괴하기에 충분합니다.

▶ Kyn28-12 타입 HV 스위치 기어는 폭력적인 진동이없는 곳에 적합합니다. 범프 및 수직 성향은 80을 초과하지 않습니다.

메모:

(1) HV 스위치 기어는 -30 ℃에서 저장 및 운송을 허용합니다.

(2) 고도가 1000m를 초과 할 때, B/2102 "고도 영역을 사용한 고전압 전기 장치에 대한 기술적 요구 사항"에 따라 처리되어야한다. 고도가 2000m를 초과하지 않으면 저전압 보조 장비에 대한 조치를 취하지 않아야합니다.

(3) 실제 사용 조건이 위와 다른 경우 사용자와 제조업체 모두가 협상해야합니다.

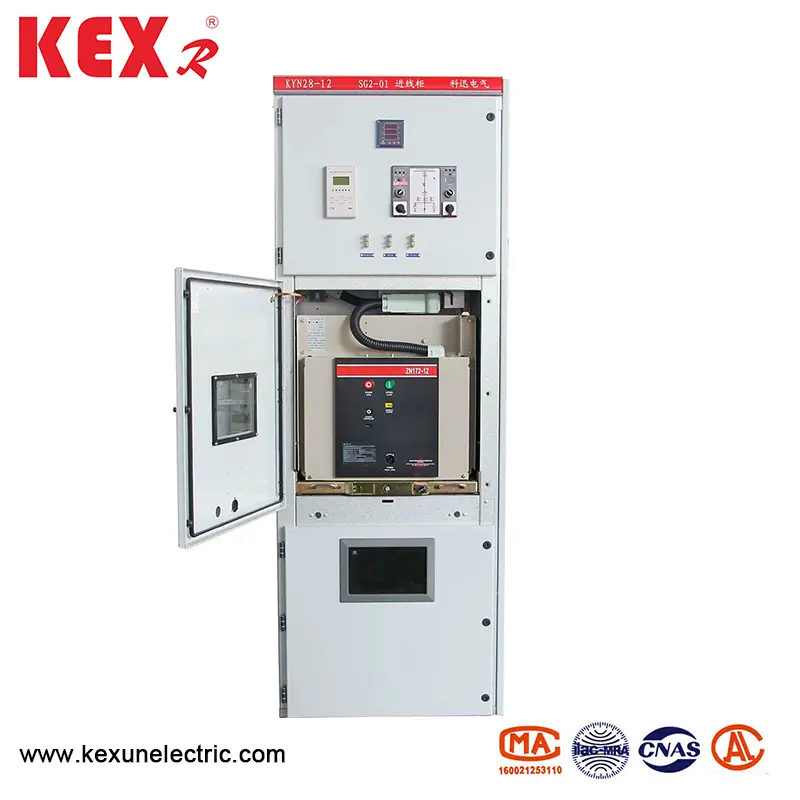

◆ HV 스위치 기어는 고정 캐비닛 본체와 드로우 가능한 부품 (짧은 핸드 카트)의 두 부분으로 구성됩니다 (HV 스위치 기어 구조 벨로우의 개략도는 그림 참조). 스위치 geart의 캐비닛 바디의 쉘과 각 기능 유닛의 클랩 보드는 알루미늄-제인 코팅 된 강철 플레이트로 볼트로 고정됩니다. 스위치 기어 쉘의 보호 레벨은 IP4X에 도달하며 각 구획 파티션 보드 및 회로 차단기 도어가 열리면 P2X입니다. KYN28-12 유형 HV 스위치 기어에는 VS1, Zn 12V 진공 회로 차단기 핸드 카트 및 VD4 진공 회로 차단기 핸드 카트 및 ABB Company에서 생산 된 VC 진공 접촉기가 장착 될 수 있습니다. 스위치 기어는 이중 캐비닛, 즉 연속 배열로 설치할 수 있습니다. 스위치 캐비닛의 설치 및 디버깅은 전면에서 수행 될 수 있으므로 스위치 캐비닛을 벽에 설치할 수 있습니다. 벽에 설치하는 것의 가장 큰 장점은 바닥 공간을 절약하는 것입니다. 또한 HV 스위치 기어는 벽, 즉 양면 유지 보수 유형없이 설치할 수 있습니다. 둘의 내부 구조 레이아웃은 일관성이 없으며 그 장점은 편리한 유지 보수입니다.

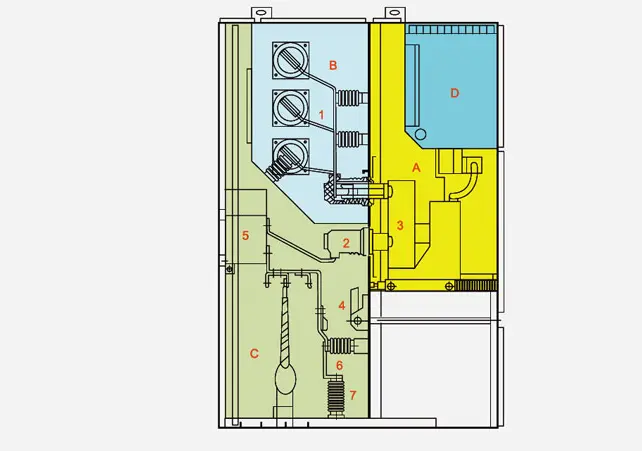

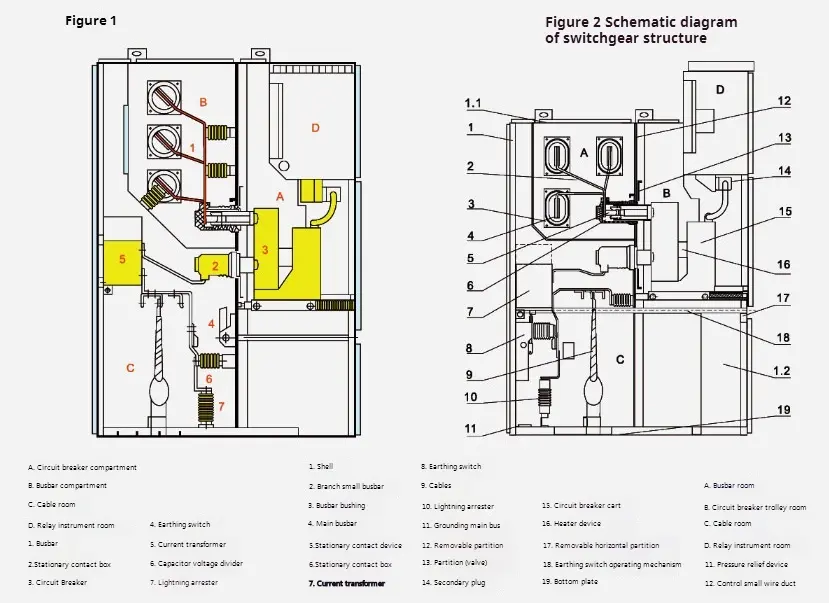

◆ HV 스위치 기어 구조

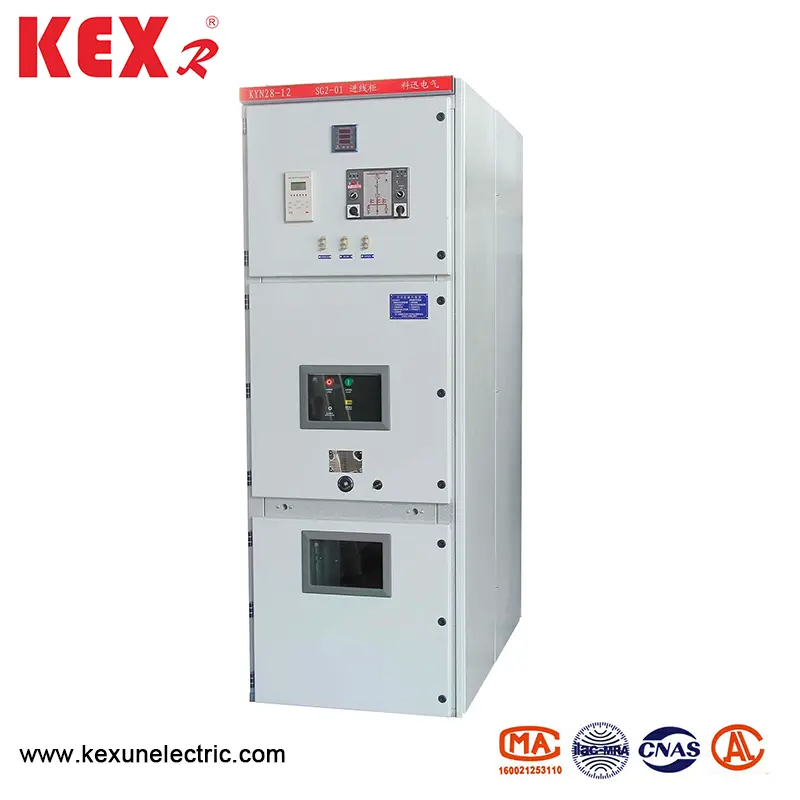

◆ Kyn28-12 유형 HV 스위치 기어의 개요

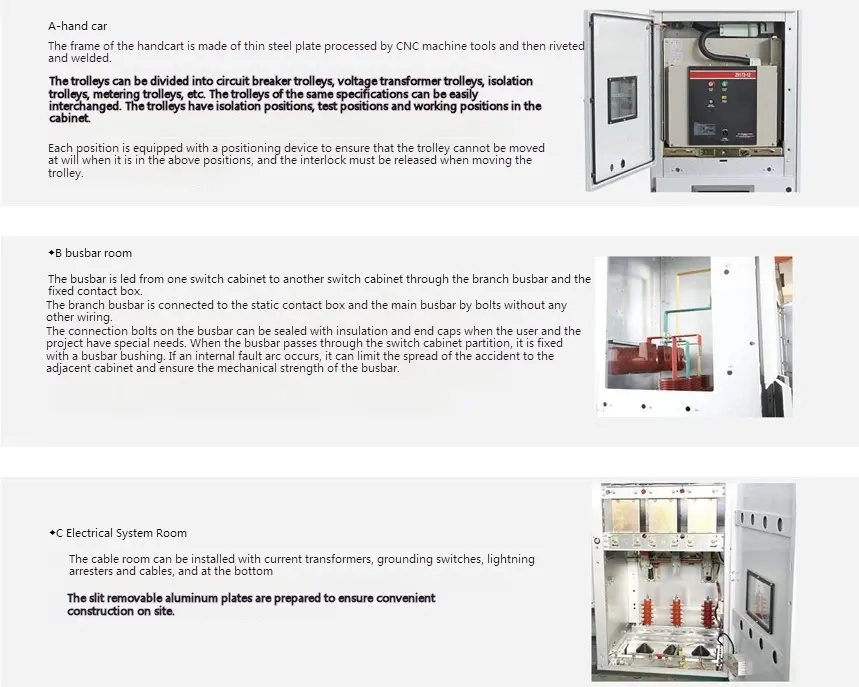

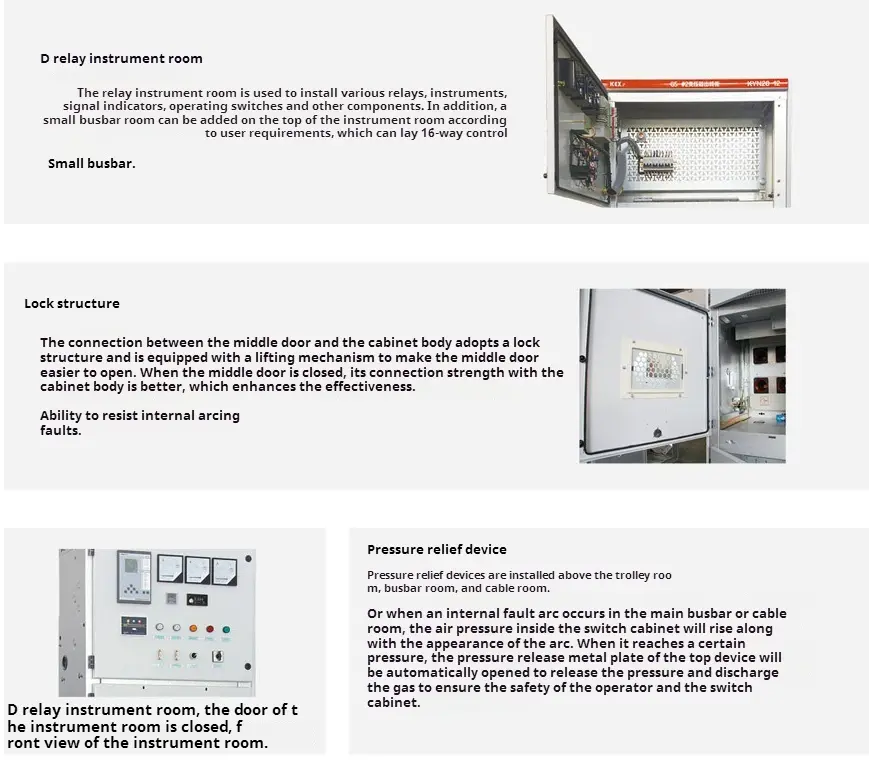

HV 스위치 기어의 캐비닛 쉘 및 파티션은 CNC 공작 기계에 의해 가공 및 구부러진 후에 볼루미늄-Zinc 코팅 된 강판 또는 강판으로 만들어지며, 조립 된 스위치 캐비닛은 균일 성을 유지할 수 있습니다. 알루미늄 ZINC 코팅 스틸 플레이트는 동일한 강판보다 강력한 항-대안 및 항산화 효과 및 더 높은 기계적 강도를 갖는다. HV 스위치 기어의 내부는 1로 나뉘어져 있습니다. 핸드 카트 룸 2. 버스 룸 3. 케이블 룸 4. 릴레이 계기 실, 각 장치의 쉘에는 독립적 인 접지가 있습니다. 스위치 기어의 문에는 모두 정전기 플라스틱이 뿌려져 표면에 충격 저항, 부식 저항 및 아름다운 외관의 장점이 있습니다 (사용자가 색상을 사용자 정의 할 수 있음).

◆ 쉘과 파티션

Kyn28-12 유형 HV 스위치 기어의 쉘 및 파티션은 CNC 공작 공구에 의해 구부러진 후 볼트로 고정 된 고품질의 수입 알루미늄 코팅 아연 강판으로 만들어 지므로 조립 된 HV 스위치 기어의 크기를 유지할 수 있습니다. 그것은 강한 내식성 및 산화 저항성을 가지며 동일한 강판보다 기계적 강도가 높습니다. HV 스위치 기어는 핸드 카트 룸 (회로 차단기 구획), 버스 룸, 케이블 룸 및 릴레이 계기 룸 (저전압 룸)으로 나뉩니다. 각 장치의 쉘은 독립적으로 접지되어 있습니다.

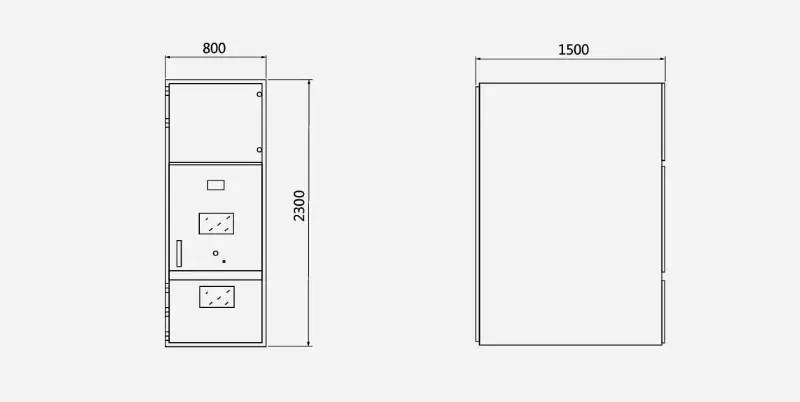

◆ HV 스위치 기어의 개요 치수는 절제입니다.
