고전압 링 네트워크 캐비닛
Kexun은 중국의 고전압 링 네트워크 캐비닛을 전문으로하는 제조업체입니다.

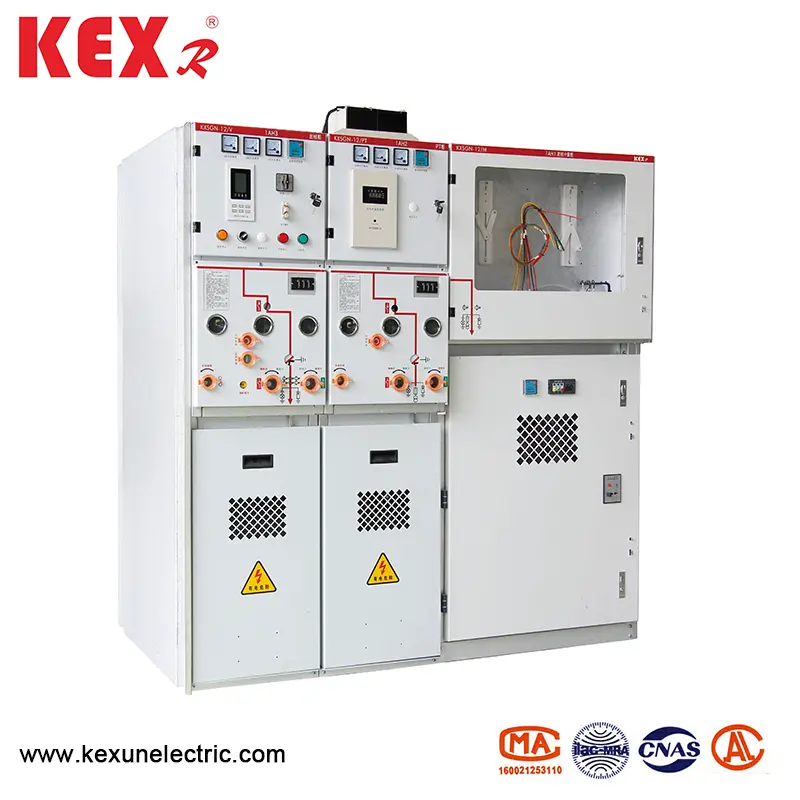

베스트셀러 제품 KXSGN-12-SIS3는 견고한 단열재로 완전히 밀폐 된 스위치 기어입니다. 모듈 식, 완전히 밀봉 된 완전 단열재 및 완전 금속 폐쇄 구조를 채택하며 표면은 전도성 또는 반도성 차폐 층으로 코팅되어 직접적이고 안정적으로 접지 될 수 있습니다.
모델 : KXSGN-12-SIS3
브랜드 : Kexr
베스트셀러 제품 KXSGN-12-SIS3는 견고한 단열재로 완전히 밀폐 된 스위치 기어입니다. 모듈 식, 완전히 밀봉 된 완전 단열재 및 완전 금속 폐쇄 구조를 채택하며 표면은 전도성 또는 반도성 차폐 층으로 코팅되어 직접적이고 안정적으로 접지 될 수 있습니다.
모델 : KXSGN-12-SIS3
브랜드 : Kexr
● 디자인 기능
▶ 진공 인터럽트 회로 차단기 및로드 스위치 모듈은 에폭시 수지에 의해 캡슐화됩니다. 수동 및 전기 3 개 스테이션 단인이있는 모듈 식 통합 메인 회로.
▶ 진공 인터럽트 회로 차단기 모듈은 단락 전류를 열고 닫을 수 있습니다.
▶ 3 개 스테이션 단인 러너의 마감 접지 위치에 눈에 띄는 골절이 있으며, 단인 및 접지 스위치는 단락 전류를 빠르게 열고 닫을 수 있습니다.
▶ 3 스테이션 분리 스위치에 의해 밀봉 된 에폭시 수지 절연 공기 챔버 박스는 0.04mpa로 건조 공기를 가압 할 수 있습니다. 누출 및 엑스라 베이션을 방지하고 분리 스위치 및 접지 스위치를 보호하기 위해 온라인 내부 압력을 모니터링하는 압력 게이지가 장착되어 있습니다.
● 구조적 차원

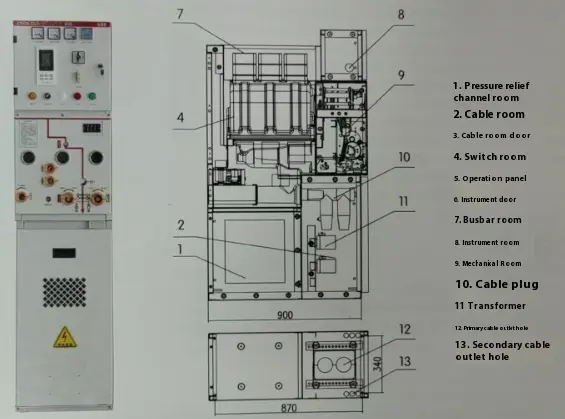

● 상단 분리 된 치수 도면
|
계획 |
캐비닛 너비 |
캐비닛 깊이 |
캐비닛 높이 |
오버 헤드 개요 |
|
PT 수신 라인 |
450 |
900 |
1600 |
심화 260 |
|
들어오고 개요 |
425 |
900 |
1600 |
심화 260 |
|
상호 연결 스위치 |
425 |
900 |
1600 |
심화 260 |
|
상호 연결 분리 |
425 |
900 |
1600 |
심화 260 |
|
버스 바 리프팅 |
425 |
900 |
1600 |
심화 260 |
|
전통적인 측정 |
750 |
900 |
1600 |
심화 260 |
|
소형 측정 |
425 |
900 |
1600 |
심화 260 |
|
전원 공급 장치 Pt |
450 |
900 |
1600 |
심화 260 |
|
제어 및 보호 기지국 |
425 |
900 |
1600 |
심화 260 |
● 기술 매개 변수 테이블
◆ 차단기 기술 매개 변수
|
목 |
단위 |
데이터 |
||
|
정격 전압 |
KV |
12 |
||
|
정격 주파수 |
HZ |
50 |
||
|
정격 단열재 수준 |
1m 작동 주파수 견해 전압 |
KV |
42 |
|
|
번개 충동 전압을 견딜 수 있습니다 |
KV |
75 |
||
|
정격 전류 |
A |
630 |
1250 |
|
|
정격 단락 차단 전류 (1SC) |
그만큼 |
20 35 |
31.5 |
|
|
정격 단락 폐쇄 전류 (피크) |
그만큼 |
50 63 |
80 |
|
|
정격 피크 견해 전류 |
그만큼 |
50 63 |
80 |
|
|
정격 단기 견딜 수있는 전류 |
그만큼 |
20 25 |
31.5 |
|
|
전류 중단 시간이 짧은 시간에 평가됩니다 |
시간 |
30 |
30 |
|
|
전류가 지속되는 시간이 오래 지속되는 시간 |
S |
4 |
||
|
정격 작동 순서 |
자동 리클링 |
|
Off-0.3S-Onfof-180 Onoff |
|
|
자극성 재생 |
|
Off-0.3S-Onfof-180 Onoff |
||
|
기계적 수명 |
시간 |
3000 |
||
|
단일 커패시터 뱅크의 정격 파괴 전류 |
A |
630 |
||
|
B에서 B 커패시터 뱅크에서 B의 중단 전류 |
A |
400 |
||
◆ 부하 스위치의 기술 매개 변수 (단위 C)
|
목 |
단위 |
데이터 |
|
정격 전류 |
A |
630 |
|
정격 단락 오프 온 전류 |
그만큼 |
50 |
|
정격 단기 견딜 수있는 전류 |
ka/s |
20/4 |
|
로드 스위치 기계 수명 |
시간 |
10000 |
|
로드 스위치 전기 수명 |
시간 |
10000 |
◆ 부하 스위치의 기술 매개 변수 (단위 C)
|
목 |
단위 |
데이터 |
|
정격 전류 |
A |
125 |
|
정격 단락 중단 전류 |
그만큼 |
31.5 |
|
정격 단락 폐쇄 전류 |
그만큼 |
80 |
|
정격 핸드 오버 전류 |
A |
3150 |

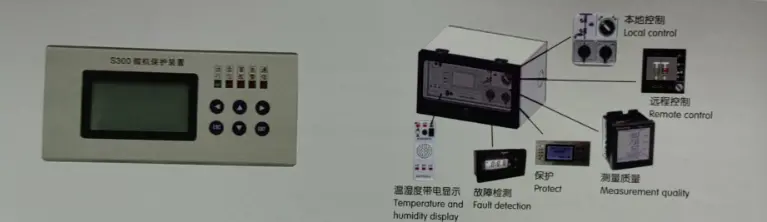

● 고전압 링 네트워크 캐비닛의 지능 터미널
KXSGN-12-SIS3 시리즈 고전압 링 네트워크 캐비닛은 KEXR이 개발 한 새로운 세대의 다기능 운영 제어 및 보호 터미널 장비 인 다기능 지능형 보호기 터미널을 채택합니다. 지능형 운영 제어, 1 차 회로 시뮬레이션 현실, 마이크로 컴퓨터 릴레이 보호, 측정, 온도 및 습도, 고중도 모니터링, 케이블 모니터링, 기타 펑크 (Cable Monitoring 및 Olper Monitering). 외관은 절묘하고 아름답습니다. 이는 스위치 캐비닛 패널을 단순화하고, 고체 절연 캐비닛의 전체 볼륨을 줄이고, 외부 설치 효율을 효과적으로 향상시키고 스위치 기어의 품질을 향상시킵니다.
