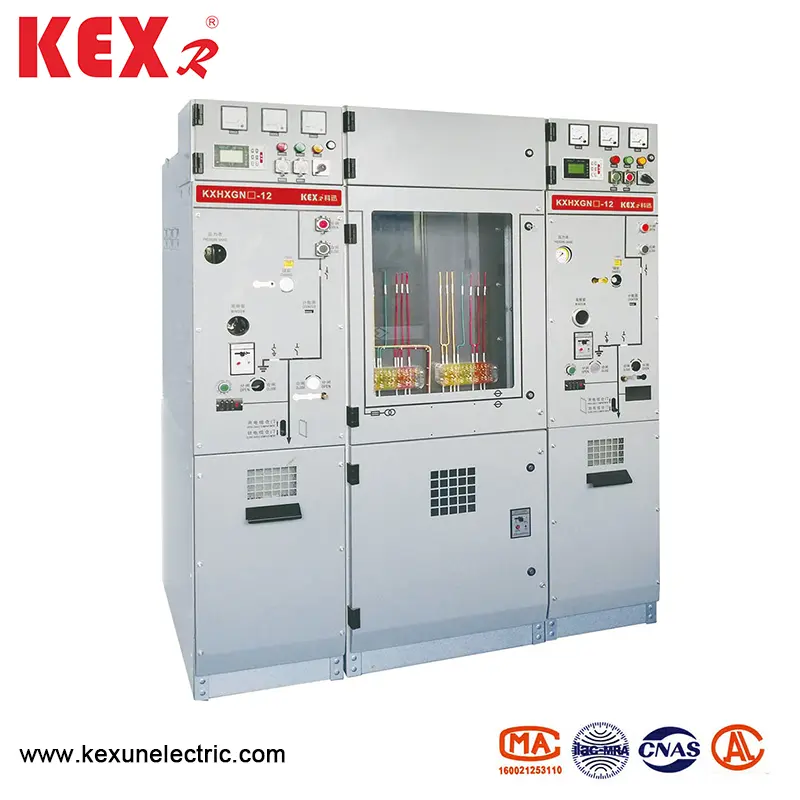

환경 보호 가스 절연 링 메인 장치

● 제품 기능

▶ 넓은 적용 범위 : 환경 보호 가스 절연 링 메인 장치는 독성 및 유해한 가스를 사용하지 않으므로 사용 환경의 안전성을 결정합니다. 지하실, 터널, 선박 또는 내부 및 외부의 다양한 환경에 있든. 고압 창고의 내부에는 건조 공기 또는 질소가 채워질 수 있으며, 높은 고도, 강한 모래 폭풍, 저온, 심한 감기, 높은 환경 보호 요구 사항, 빈번한 수술 장소, 안전한 폭발성 장소, 높은 소금 안개 및 응축과 같은 가혹한 조건에서 안전한 사용에 적합합니다. 완전히 절연되고 완전히 밀폐되어있는 것은 짧은 물 유입 후 청소 및 건조 조치를 취한 후 장비가 계속 작동하는 데 적합합니다.

▶ 유지 보수가 없음 : HXGN (H) □ -12 유형 환경 보호 가스 절연 링 메인 장치는 작동 메커니즘의 고전압 스위치 부분을 제외하고는 완전히 밀봉 된 상태에 있으므로 청소 및 유지 보수를 피하고 운영 및 유지 보수 비용을 줄일 수 있습니다. 스위치 캐비닛에는 높은 수준의 자동화가 있으며 온라인 감지 기능은 사용자에게 장비 작동을 실시간으로 알려줍니다. 배포 네트워크의 자동화에 더 도움이됩니다. 전력 기업의 수동 운영 비용 및 생산 비용을 줄입니다.

▶ 높은 안전성 : 완벽한 연동 시스템, 3 상 분리 골절이 명확하게 보이며 오해 사고를 피합니다. 취소 SF. 가스의 적용. 간기 분리 구조를 강화하여 간기 또는 다중 루프 단락 회로를 피하여 폭발 사고를 확장하거나 유발합니다. 폭발 및 환경 보호 및 환경 보호 가스 캐비닛 진공 에너지가있는 진공 중단기가 채택되며, 고체 밀봉 극은 스위치에 대한 추가 보호 성능을 갖습니다.

▶ 작동 용이성 : Disponnector 접지 스위치에는 하나의 작동 핸들이 있으므로 실수를 식별하고 걱정할 필요가 없습니다. 회로 차단기가 실행될 때, 단절자 접지 스위치의 작동 핸들은 작동 할 수 없으며 복잡한 기술 교육이 필요하지 않으므로 작동을 매우 간단하게 만들고 작동 오류를 방지합니다. 고체 밀봉 극은 에폭시 수지 APG 공정에 의해 형성되며, 이는 우수한 전기 및 기계적 특성을 갖는다.

▶ 솔리드 씰링 폴은 스위치의 핵심 부분이며, 이는 절연 부품이자 베어링 부분입니다. 동시에, 그것은 내열, 냉간 저항, 균열 저항성, 높은 기계적 강도 및 우수한 단열 강도의 기술적 요구 사항을 충족합니다.

▶ 단일 캐비닛 구조는 전문 케이블 액세서리 제조업체가 생산하는 일반 절연 버스 및 케이블 플러그를 채택합니다. 스위치 기어는 현장에서 조립하고 마음대로 확장 할 수 있으며, 이는 여러 그룹의 캐비닛 그룹으로 인한 운송 및 설치의 불편을 피할 수 있습니다. 물론 요청시 결합 된 캐비닛도 제공 할 수 있습니다.

▶ 명확하게 보이는 실제 분리 골절.

▶ 전체 일련의 제품은 통일 된 방식으로 설계되어 사용자가 요구하는 다양한 캐비닛 유형 (회로 차단기,로드 스위치, PT, 버스 바, 버스 바 등)을 제공하며 기하학적 치수는 완전히 일관됩니다.

▶ 스위치 캐비닛에는 지능형 인터페이스와 센서 설치 위치가있어 지능형 장비가 장착 된 후 스마트 그리드의 요구 사항을 충족 할 수 있습니다.

▶ 주요 버스는 표준 실리콘 고무 드라이 버스를 채택합니다.

▶ Disternector는 버스쪽에 설치된 3 스테이션 단인 론을 채택합니다.

▶ 환경 보호 가스 절연 링 메인 장치의 우수한 성능

SF6로드 스위치 링 네트워크 캐비닛을 완전히 교체 할 수 있는지 결정합니다.

● 사용 조건

◆ 온도 ： -25 ~ 45 ℃

◆ 일일 최대 온도 : 35 ℃

◆ IP 학위 ： 충전 된 바디 씰 IP67, 스위치 캐비닛 쉘 IP4X

◆ 환경 보호 가스 절연 링 메인 장치의 주변 공기는 부식성 가연성 가스 및 수증기로 분명히 오염되어서는 안됩니다.

◆ 폭력적인 진동 장소는 빈번하지 않으며 가혹한 부분의 가혹한 디자인은 다양한 요구 사항을 충족합니다.

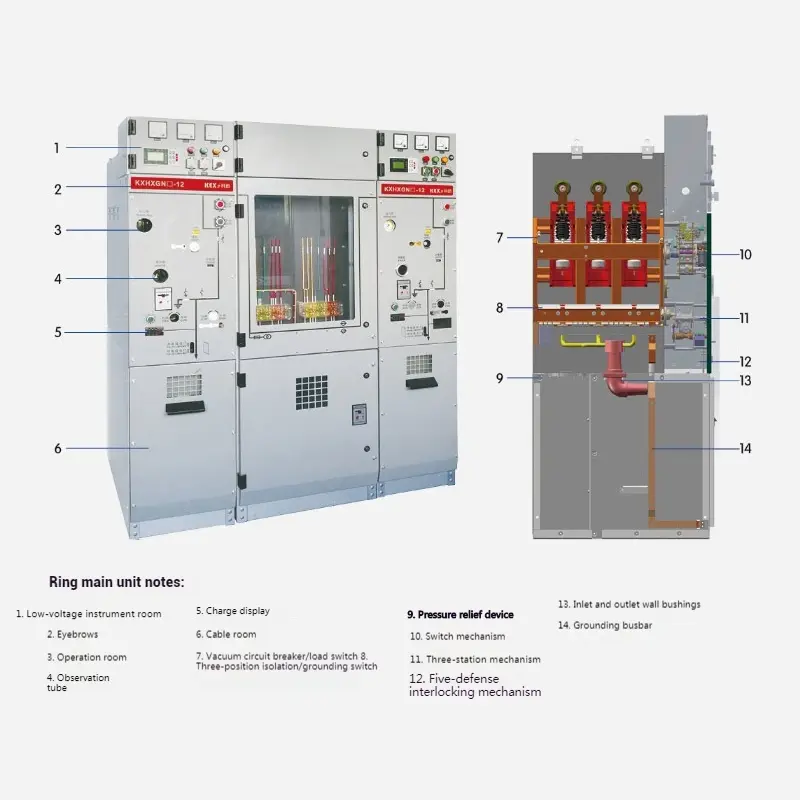

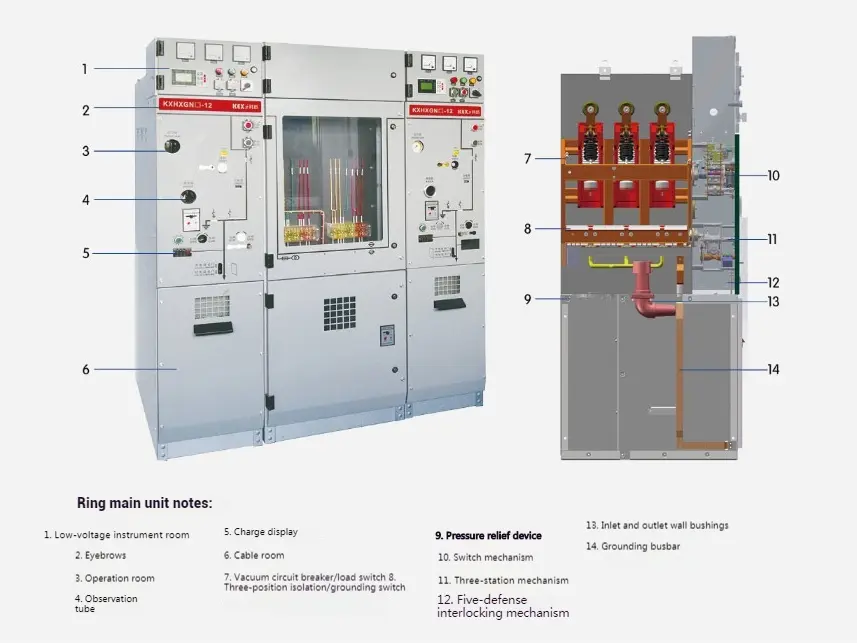

● 캐비닛 구조

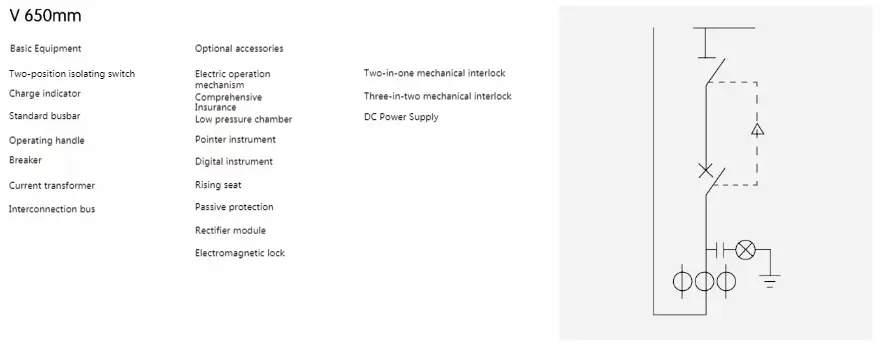

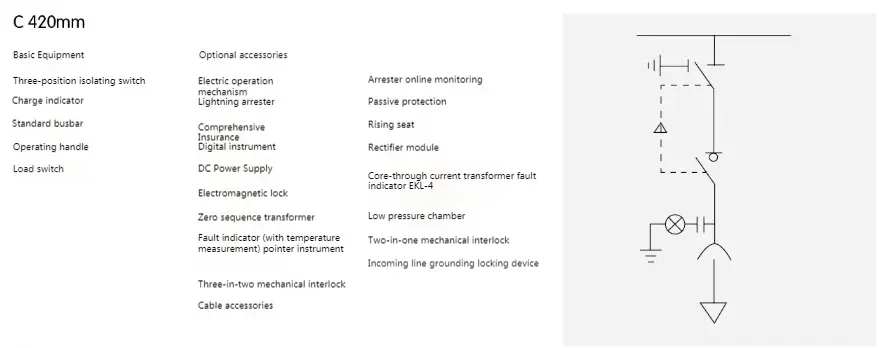

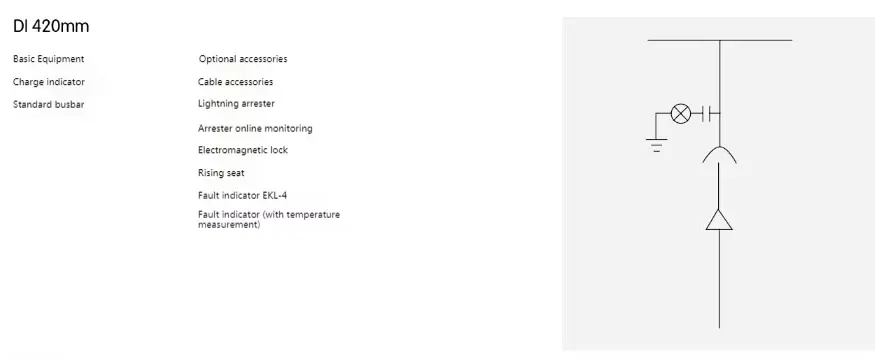

◆ 환경 보호 가스 절연 링 주 단위의 구성 체계 1

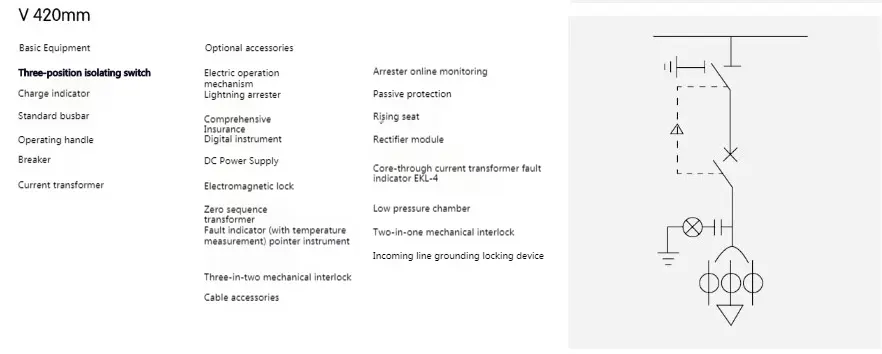

◆ 환경 보호 가스 절연 링 메인 장치의 구성 체계 2

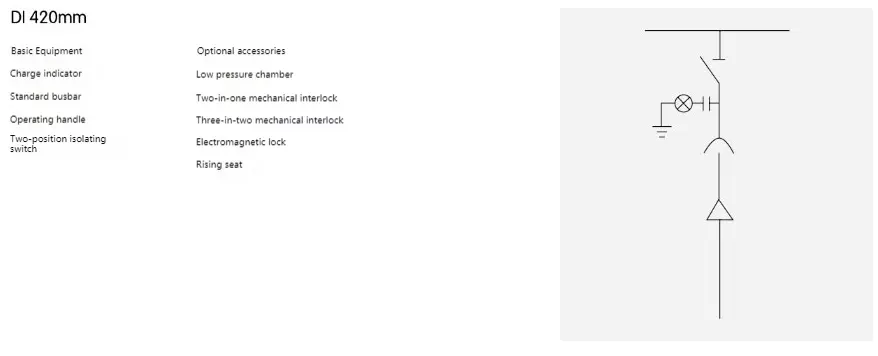

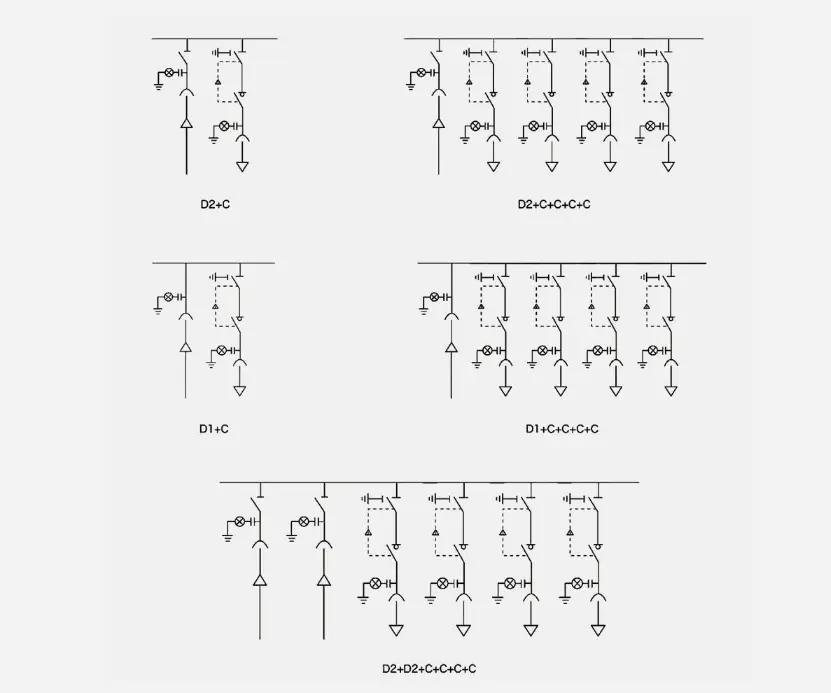

◆ 환경 보호 가스 절연 링 메인 장치의 전형적인 체계 조합 1

참고 ： 위의 일반적인 참조 체계는 사용자의 요구에 따라 다양한 방식으로 결합 할 수 있습니다.

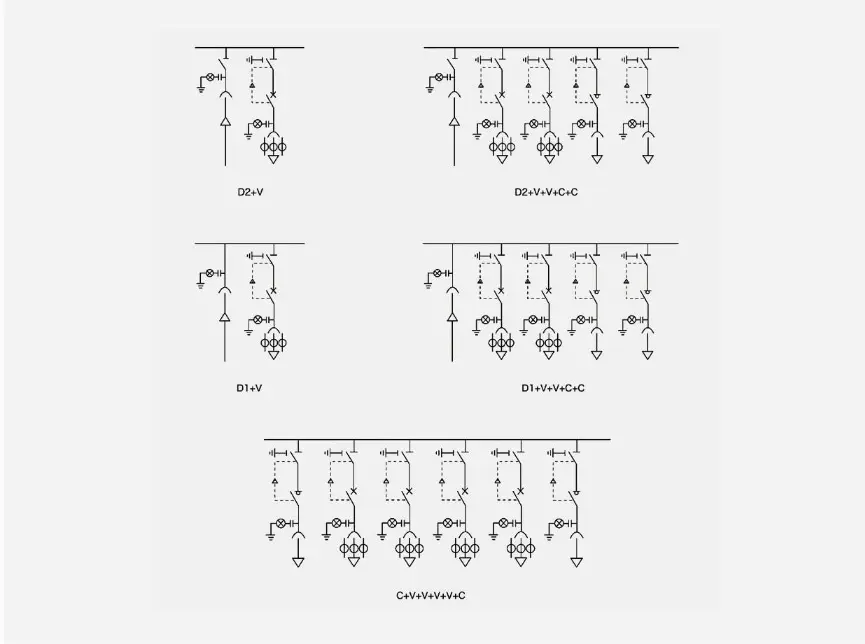

환경 보호 가스 절연 링 메인 장치의 전형적인 체계 조합 2

참고 ： 위의 일반적인 참조 체계는 사용자의 요구에 따라 다양한 방식으로 결합 할 수 있습니다.

● 작동 지침을 전환합니다

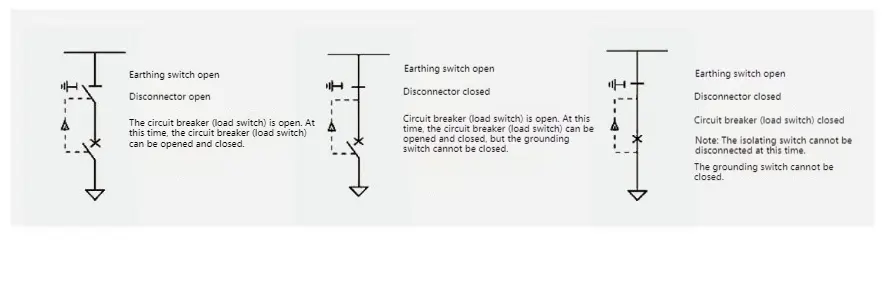

◆ 위치 상태 및 인터록 스위치

◆ 작동 단계

전원 변속기 ： 회로 차단기 (로드 스위치)가있는 상단 및 하단 도어를 매달 (닫기) → 분리 스위치 → 전원 전송이있는 회로 차단기 (로드 스위치)가있는 접지 스위치가 완료됩니다.

파워 컷 ： 차단기 (로드 스위치) → 단인 → 접지 스위치 → 차단기 (로드 스위치)가 언로드 (열린) 및 도어가 검은 색으로 연결됩니다.

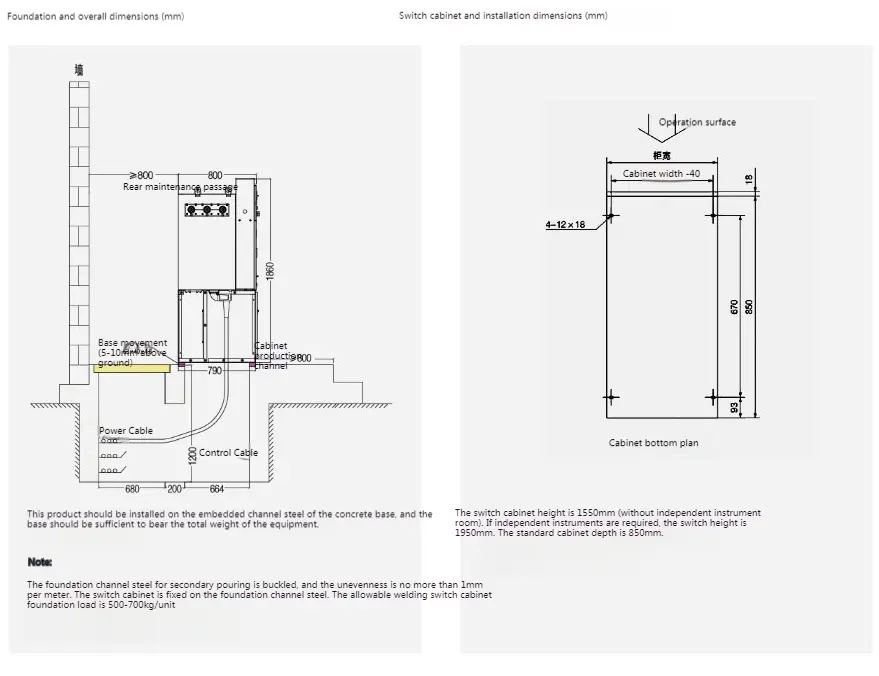

◆ 설치 지침
