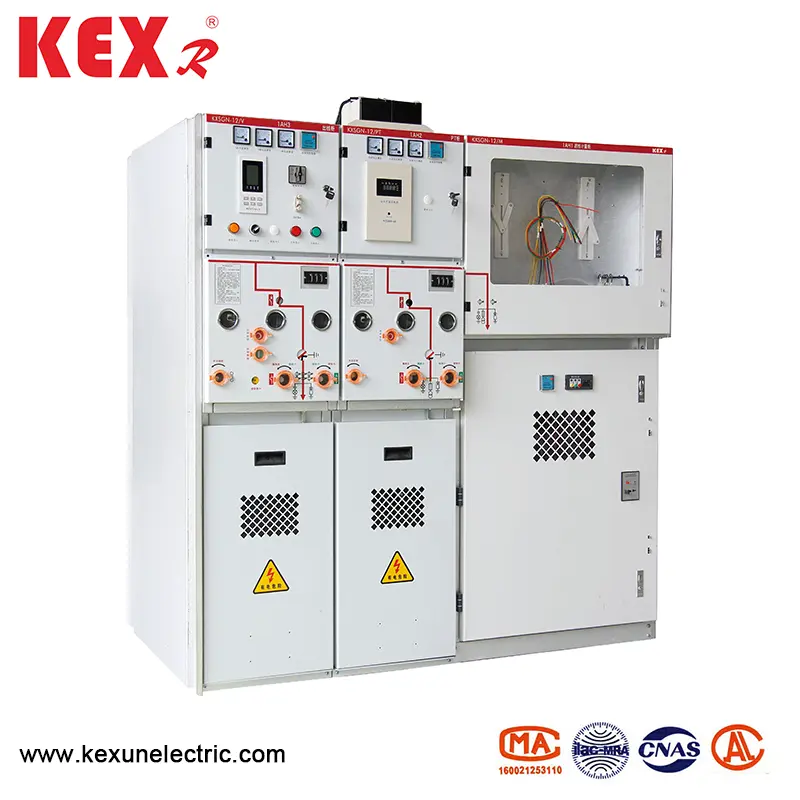

고체 절연 폐쇄 중간 전압 스위치 장비
Kexun은 중국의 전력 변속기 및 변환 장비 생산을 전문으로하는 공급 업체입니다. 고체 절연 폐쇄 중간 전압 스위치 장비는 Kexr의 주요 제품 중 하나입니다. 고체 절연 재료를 메인 단열재로 사용하여 전력망 업그레이드 및 배포 사용자를위한 완벽한 일련의 솔루션을 제공합니다.
모델 : KXSGN-12
브랜드 ： Kexr
모델 : KXSGN-12
브랜드 ： Kexr
● 제품 개요
KXSGN-12 고체 절연 폐쇄 중간 전압 스위치 장비에는 회로 차단기 보호, 변압기 보호, 하중 제어, 퓨즈 조합 전기, PT 전원 공급 장치, 버스 커플러 리프팅 등과 같은 많은 체계가 있습니다. 이 제품은 전력 시스템 링 네트워크 유통 장비로 사용될 수 있으며, 다기능 및 다목적 성의 특성으로 산업 및 광업 기업의 도시 건설을위한 전력 분배 장비로도 사용할 수 있습니다.
고체 절연 폐쇄 중간 전압 스위치 장비는 고체 절연 재료를 주요 절연 매체, 진공 인터럽트, 전도성 연결, 단절 선수, 접지 스위치, 메인 버스, 분기 버스 및 기타 주요 전기 회로로 고체 절연 매체로 래핑하고 포장하여 특정 기능을 갖춘 하나 또는 여러 모듈로 포장되어 완전한 절연 및 강연도를 가질 수 있습니다.
● 사용 조건
환경 온도 ： -45 ~ 40 ℃
최대 고도 ： 4000m
최대 일일 평균 온도 ： 35 ℃
최대 일일 습도 ： 95%
최대 월간 습도 ： 90%
최대 지진 강도 ： 8 학년
참고 ： 고체 절연 폐쇄 중간 전압 스위치 장비는 화재, 폭발 및 폭력 진동없이 장소에 설치해야합니다.

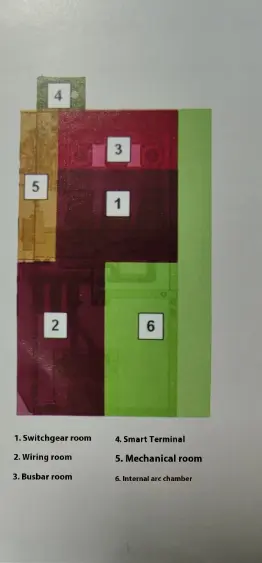

● 스페이서 구조

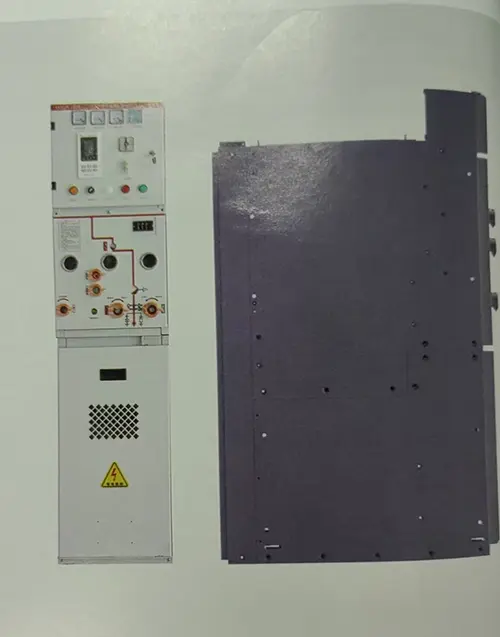

● 고체 절연 폐쇄 중간 전압 스위치 장비의 개요 치수
◆ 하위 분리 유형
|
계획 |
캐비닛 너비 |
캐비닛 깊이 |
캐비닛 높이 |
최고 보호 |
|
PT 수신 라인 |
450 |
940 |
1500 |
200 증가 |
|
들어오고 개요 |
375 |
940 |
1500 |
200 증가 |
|
상호 연결 스위치 |
375 |
940 |
1500 |
200 증가 |
|
상호 연결 분리 |
375 |
940 |
1500 |
200 증가 |
|
버스 바 리프팅 |
375 |
940 |
1500 |
200 증가 |
|
전통적인 측정 |
750 |
940 |
1500 |
200 증가 |
|
소형 측정 |
375 |
940 |
1500 |
200 증가 |
|
전원 공급 장치 Pt |
450 |
940 |
1500 |
200 증가 |
|
제어 및 보호 기지국 |
375 |
940 |
1500 |
|
◆ 상단 분리 유형
|
계획 |
캐비닛 너비 |
캐비닛 깊이 |
캐비닛 높이 |
오버 헤드 개요 |
|
PT 수신 라인 |
450 |
940 |
1800 |
심화 260 |
|
들어오고 개요 |
425 |
940 |
1800 |
심화 260 |
|
상호 연결 스위치 |
425 |
940 |
1800 |
심화 260 |
|
상호 연결 분리 |
425 |
940 |
1800 |
심화 260 |
|
버스 바 리프팅 |
425 |
940 |
1800 |
심화 260 |
|
전통적인 측정 |
750 |
940 |
1800 |
심화 260 |
|
소형 측정 |
425 |
940 |
1800 |
심화 260 |
|
전원 공급 장치 Pt |
450 |
940 |
1800 |
심화 260 |
|
제어 및 보호 기지국 |
375 |
940 |
1800 |
|
● 기술 매개 변수
◆ 스위치 기어의 기술 매개 변수
|
목 |
단위 |
데이터 |
|||
|
정격 전압 |
KV |
12 |
|||
|
정격 주파수 |
KV |
50 |
|||
|
정격 전류 |
KV |
630 |
1250 |
||
|
정격 단열재 수준 |
전력 주파수 견해 전압 (UD) 1 분 |
부서지다 |
A |
48 |
|
|
번갈아 하는 |
A |
42 |
|||
|
상대적 근거 |
A |
42 |
|||
|
번개 임펄스 견해 전압 (UP) |
부서지다 |
A |
85 |
||
|
번갈아 하는 |
A |
75 |
|||
|
상대적 근거 |
A |
75 |
|||
|
정격 단락 차단 전류 (1SC) |
A |
25 |
31.5 |
||
|
정격 단기 견딜 수있는 전류 (4S) |
그만큼 |
25 |
31.5 |
||
|
정격 피크 견학 전류 + (1p) |
그만큼 |
63 |
80 |
||
|
정격 단락 폐쇄 전류 (피크) (1MA) |
그만큼 |
63 |
80 |
||
|
인클로저 보호 등급 |
그만큼 |
IP4X |
|||
|
작동 방법 |
시간 |
스프링 에너지 저장 유형 |
|||
◆ 분리 된 접지 스위치의 기술 매개 변수
|
목 |
단위 |
데이터 |
|||
|
정격 전압 |
KV |
12 |
|||
|
정격 전류 |
A |
630 |
1250 |
||
|
정격 단기 견딜 수있는 전류 (4S) |
그만큼 |
25 |
31.5 |
||
|
정격 피크 견해 전류 |
|
63 |
80 |
||
|
|
전력 주파수 견해 전압 (UD) 1 분 |
단계와지면 |
KV |
42 |
|
|
부서지다 |
48 |
||||
|
정격 번개 임펄스 견상 전압 (UP) |
단계와지면 |
KV |
75 |
||
|
부서지다 |
85 |
||||
|
연결이 끊기의 기계적 수명 (온 오프) |
시간 |
3000 |
|||
|
접지 스위치의 기계적 수명 (오프 그라운드) |
시간 |
3000 |
|||
