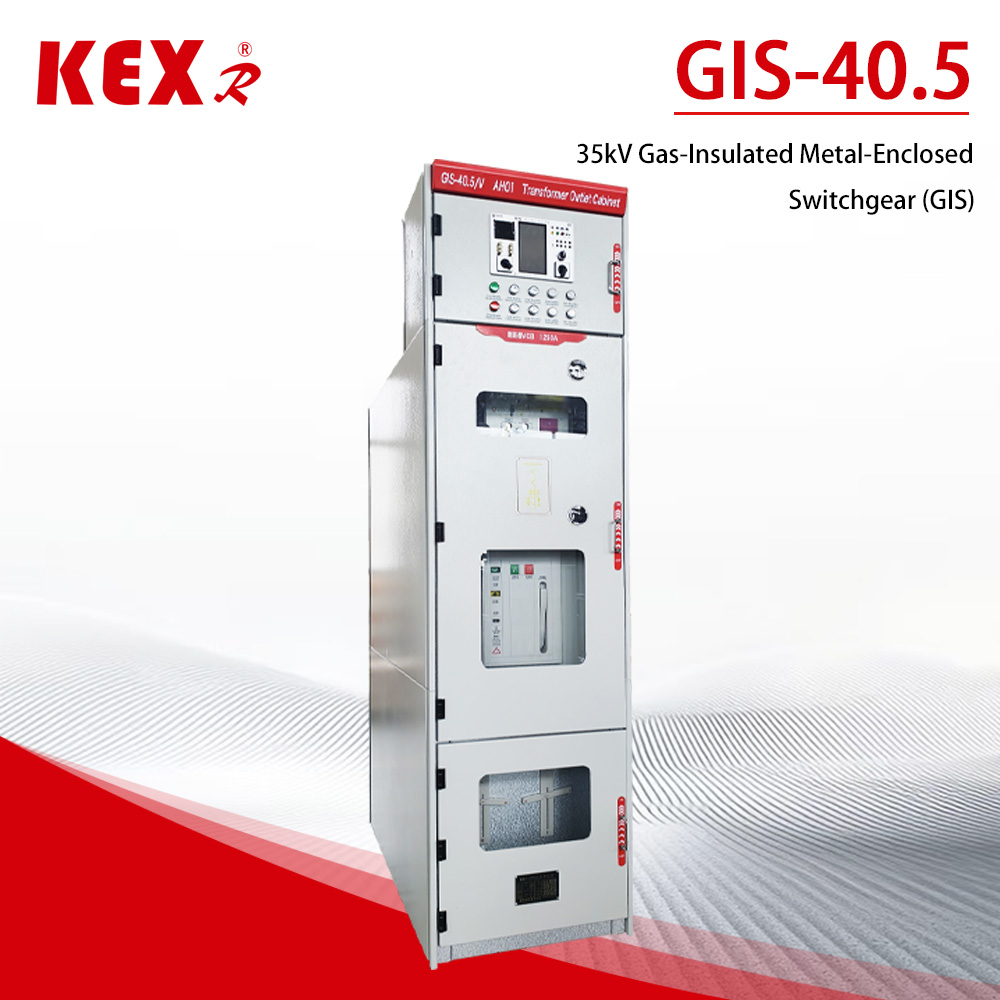

점점 더 많은 고객이 C-GIS를 선택하는 이유는 무엇입니까?

C-GIS란 무엇입니까?

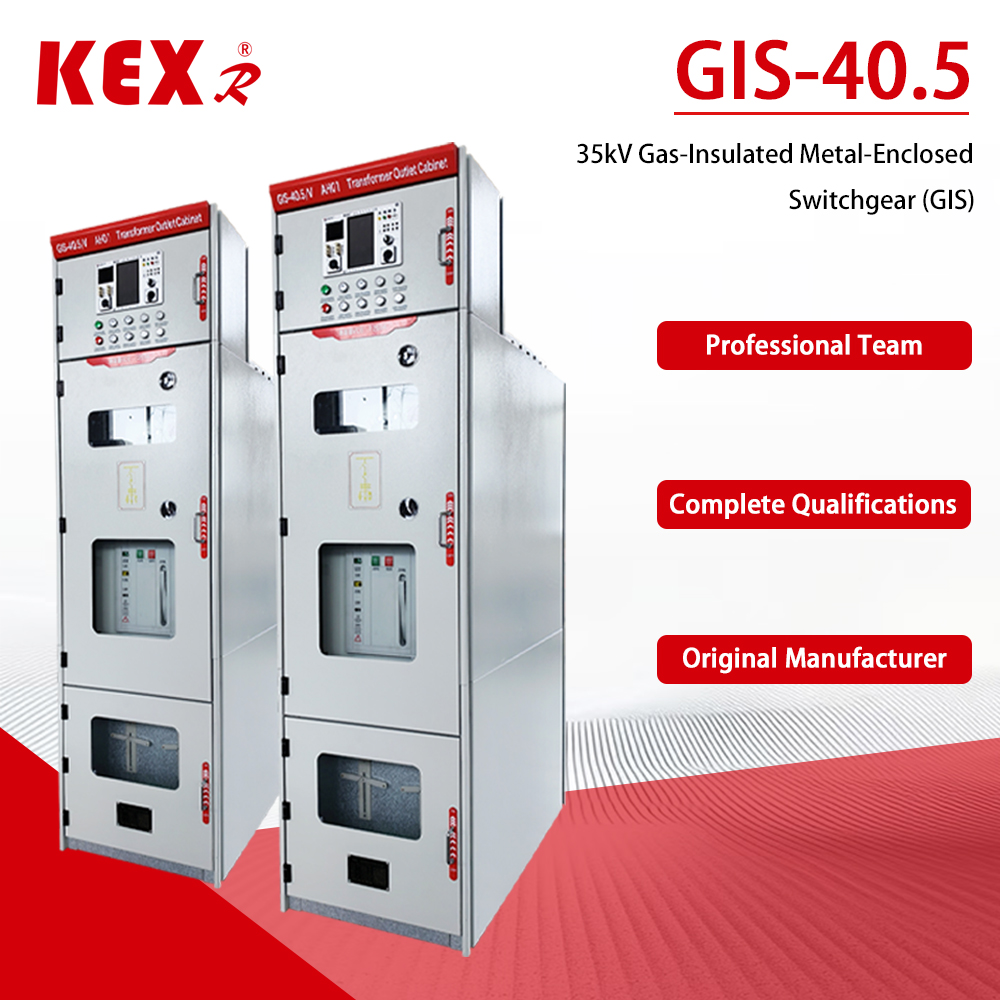

그만큼40.5kV C-GIS 캐비닛(35kV 시스템에서 일반적임)은 GIS 기술을 중전압 분야로 성공적으로 확장한 것입니다. 핵심 디자인 컨셉은 다음과 같습니다.

1.완전 밀봉 구조: 모든 고전압 충전부는 스테인레스 강판으로 용접된 밀봉된 가스 박스에 밀봉되어 외부 환경과 완전히 격리됩니다.

2.가스 절연: 가스 박스는 절연 매체인 공기를 대체하기 위해 절연 가스로 채워져 있습니다. 일반적인 절연 가스는 다음과 같습니다.

3.SF(육불화황): 전통적인 주류배지는 단열성능이 우수하지만 온실효과가 높아 환경압박에 직면해 있다.

4. 환경 보호 가스: "이중 탄소"라는 목표를 달성하기 위해 시장에서는 녹색 개발을 촉진하기 위한 대안으로 건조 공기, 질소(N) 또는 새로운 환경 보호 가스를 채택하기 시작했습니다.

5.진공 차단기: 배전반의 핵심 회로 차단기는 일반적으로 회로의 연결 및 분리를 완료하기 위해 진공 회로 차단기를 채택합니다.

6. 모듈형 디자인: 제품은 여러 개의 표준 모듈(차단기 모듈, 버스 모듈 등)로 구성되어 현장에서 유연하게 결합하고 쉽게 확장할 수 있습니다.

핵심 장점 및 적용 가능한 시나리오

기존(공기 절연 패널)과 비교하여 40.5kV C-GIS는 다음과 같은 뛰어난 장점을 가지고 있지만 높은 초기 비용에도 주의할 필요가 있습니다.

1. 컴팩트한 구조로 공간 절약: 공기에 비해 가스절연 성능이 월등히 좋기 때문에 캐비닛의 크기가 대폭 줄어듭니다. 동일한 사양의 AIS와 비교하여 C-GIS가 차지하는 면적을 50% 이상, 최대 76%까지 줄일 수 있어 토지 자원이 부족한 도시 변전소에 특히 적합합니다.

2. 강력한 환경 적응성, 안전성 및 신뢰성: 완전히 밀봉된 디자인으로 높은 고도, 습도, 염수 안개, 오염 및 결로와 같은 열악한 환경에 견딜 수 있습니다. 충전부가 노출되지 않아 안전성이 높습니다. 게이지 압력(가스 누출)이 0인 경우에도 특정 절연 수준을 계속 유지할 수 있습니다.

3. 기본적으로 유지 관리가 필요 없으며 운영 및 유지 관리 비용이 절감됩니다.: 핵심부품이 외부환경과 격리되어 있어 기본적으로 먼지나 습기의 영향을 받지 않아 기본적인 유지보수가 필요 없는 수준에 이릅니다.

4.초기 투자금 증가: 보다 정교한 재료와 공정(예: 스테인레스 스틸, 로봇 용접, 헬륨 누출 감지 등)의 사용으로 인해 C-GIS의 초기 조달 비용은 일반적으로 AIS보다 높습니다.

이러한 장점을 통해 C-GIS는 열악한 환경(고도, 해안 지역, 오염이 심한 산업 지역 등)에 있는 신에너지 발전(광발전, 풍력) 부스터 스테이션, 도시 배전망 변환, 철도 운송, 고층 건물, 산업 및 광업 기업, 데이터 센터 및 변전소에 널리 사용됩니다.

구조 및 디자인 특징

전체 수명주기(최대 30년 또는 그 이상) 동안 장비의 안전성과 신뢰성을 보장하기 위해,40.5kV C-GIS 구조 설계 및 제조 기술에 있어서 다음과 같은 특징을 가지고 있습니다.

1. 높은 수준의 보호: 에어 박스의 보호 수준은 일반적으로 IP67에 도달하여 단기 침수의 영향을 견딜 수 있습니다.

2. 정밀 용접 공정: 가스 박스는 일반적으로 두께 3mm의 304 스테인레스 강판으로 만들어지며 용접의 강도와 견고성을 보장하기 위해 로봇에 의해 자동으로 레이저 용접됩니다.

3. 엄격한 누출 감지: 제조 후 고정밀 헬륨 질량 분석기 누출 감지기를 사용하여 SF 가스의 연간 누출률이 0.1% 이하인지 확인하고 일부 고급 제품은 0.01% 이하에 도달할 수도 있는지 확인합니다.

4.지능형 통합: 차세대 지능형 GIS 캐비닛에는 온도, 부분방전, 기계적 특성 등의 센서가 내장되어 있어 실시간 상태 모니터링, 원격 제어 및 결함 조기 경고를 지원하며 스마트 그리드 구현에 중요한 부분입니다.
