고전압 링 그물 캐비닛

중국에서 잘 알려진 고전압 링 링 그물 캐비닛 제조업체 인 Kexun의 HXGN (H) □ -12 시리즈 제품은 간단한 구조, 유연한 운영, 안정적인 연동 및 편리한 설치의 특성을 가지고 있으며 다양한 응용 프로그램 및 다양한 사용자에게 만족스러운 기술 솔루션을 제공 할 수 있습니다.

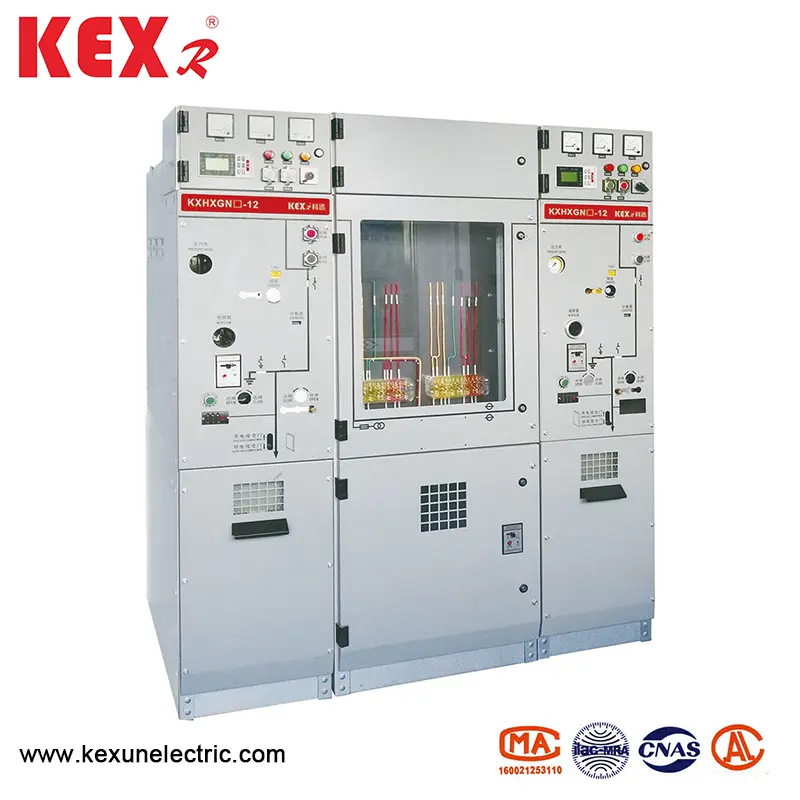

모델 : HXGN (H) □ -12
브랜드 : Kexr

문의 보내기

제품 설명

● 제품 개요

Kexun이 만든 고전압 링 넷 캐비닛은 고급 감지 기술, 정보 기술 및 간단하고 유연한 구성 체계를 채택하여 끊임없이 변화하는 시장 수요를 충족시키고 전력 그리드 인텔리전스의 요구 사항을 충족시킵니다.

HXGN (H) □ -12 유형 고전압 링 넷 캐비닛은 산업 및 시민 케이블 링 네트워크 및 유통 네트워크 터미널 프로젝트에 적합합니다. 전기 에너지의 수용 및 분포로서, 도시 주거 지역, 소규모 2 차 변전소, 스위치 스테이션, 케이블 지점 상자, 박스형 변전소, 산업 및 광업 기업, 쇼핑몰, 공항, 지하철, 풍력 발전, 병원, 경기장, 철도, 터널 및 기타 장소의 전력 분배에 특히 적합합니다.

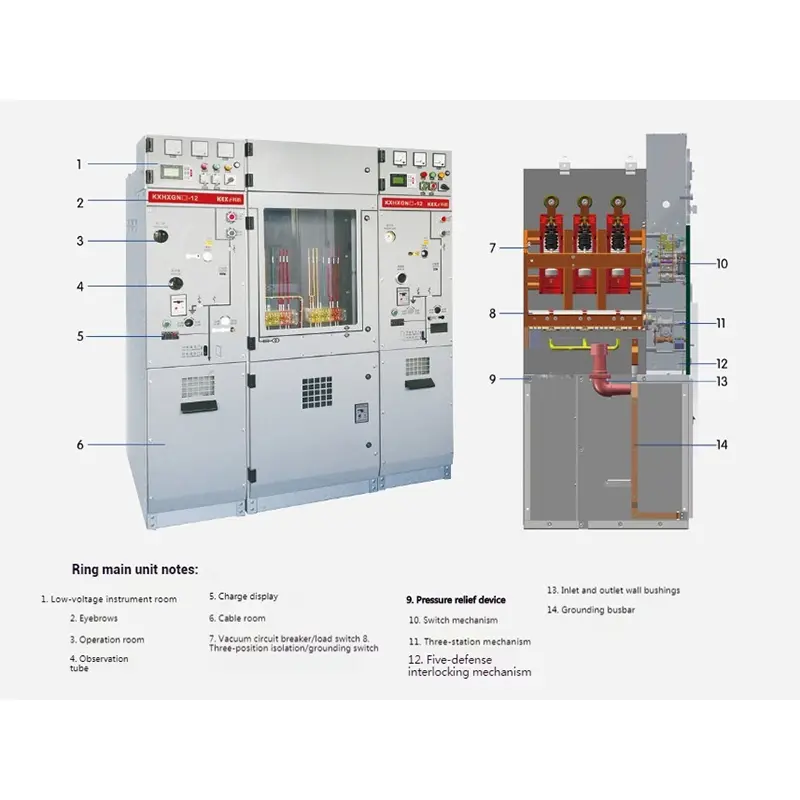

HXGN (H) □ -12는 관련 국가 표준, 전력 산업 표준, 국제 표준 및 기타 표준의 요구 사항을 충족합니다. 스위치와 주요 전기 부품은 통합 모듈이며, 위상 사이의 전도성 부품은 고체 절연으로 캡슐화됩니다. 차폐 케이블 커넥터는 외부 배선에 사용되며 차폐 된 절연 버스는 기능 장치 버스를 연결하는 데 사용됩니다. 따라서 사용 안전이 크게 향상되었습니다. 동시에, 운영 메커니즘은 스프링 메커니즘을 채택하며 기계 수명은 10000 배 이상입니다. 모든 운영 데이터 및 장비 상태는 원격으로 무인 상태로 모니터링 할 수 있습니다. 우수한 전력 분배 장치입니다.

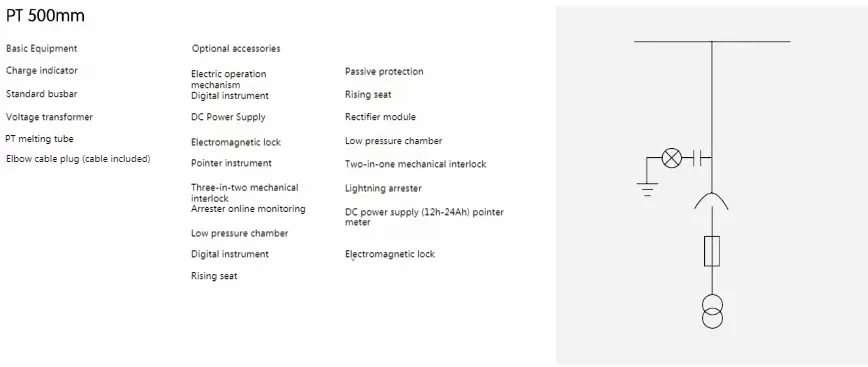

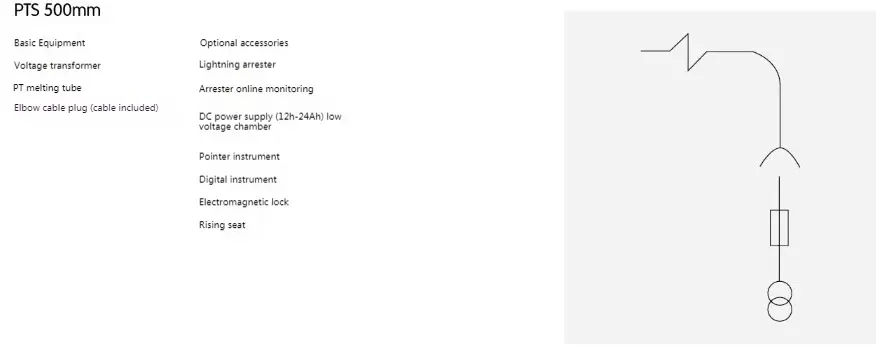

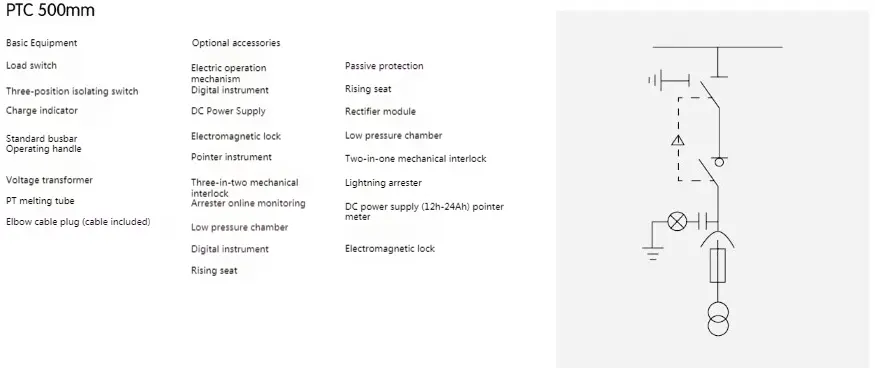

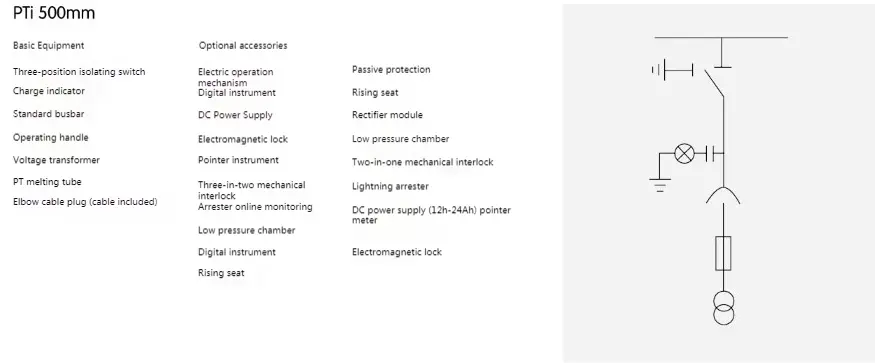

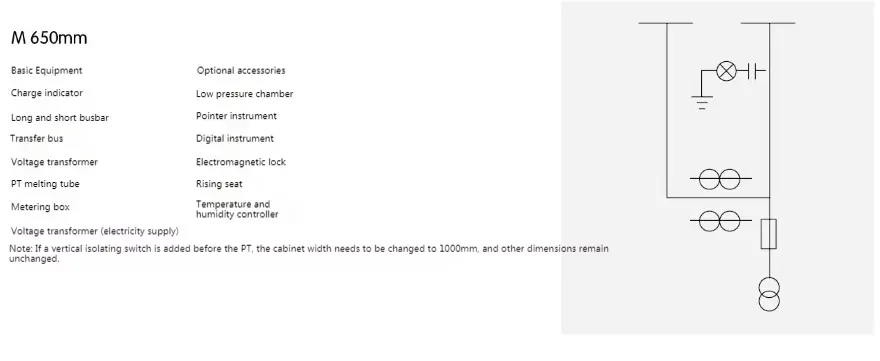

다음 장치는 캐비닛에서 선택하여 경제적이고 실용적인 전원 공급 장치를 형성 할 수 있습니다 : 진공 회로 차단기 장치 (630a, 20-25ka); 진공 하중 스위치 장치 (630, 20-25ka).

● 기술 매개 변수 테이블

◆ 차단기 캐비닛

목			단위	데이터
정격 전압			KV	12
정격 주파수			HZ	50
정격 의사 수준	1 분 전력 주파수 견실 전압	지면, 대체	KV	42
		분리 골절		48
	번개 충동 견해 전압 (피크)	지면, 대체	KV	75
		분리 골절		85
	1 분 전력 주파수 견해 제어 루프 전압 (접지)		KV	2
정격 전류			A	630
정격 단기 견딜 수위 전류 (가상 값)		메인 회로/접지 스위치	그만큼	24/4S
		접지 연결 루프	그만큼	21.7/4S
정격 피크 견해 전류		메인 회로/접지 스위치	그만큼	63
		접지 연결 루프	그만큼	54.5
정격 단락 차단 전류 및 시간			ka/시간	25/30
정격 단락 폐쇄 전류 (피크)			그만큼	63
정격 케이블 충전 파괴 전류			A	25
회로 차단기의 정격 작동				0-0.3S-CO-180S-CO
기계적 수명	회로 브레이크 /분리 스위치		시간	10000/3000
IP 학위	밀봉 된 상자			IP67
	스위치 기어 쉘			IP4X
가스 압력	정격 가스 충전 레벨 (20 ℃, 게이지 압력)		MPA	0.02
	정격 가스 최소 기능 레벨 (20 ℃, 게이지 압력)		MPA	0
밀봉 가능성	연간 누출률		%/년도	≤0.05

◆로드 스위치 캐비닛

목			단위	데이터
정격 전압			KV	12
정격 주파수			HZ	50
정격 의사 수준	1 분 전력 주파수 견실 전압		KV

	번개 충동 견해 전압 (피크)		KV

	1 분 전력 주파수 견해 제어 루프 전압 (접지)		KV	2
정격 전류			A	630
정격 단기 견딜 수위 전류 (가상 값)		메인 회로/접지 스위치	그만큼	24/4S
		접지 연결 루프	그만큼	21.7/4S
정격 피크 견해 전류		메인 회로/접지 스위치	그만큼	63
		접지 연결 루프	그만큼	54.5
정격 단락 폐쇄 전류 (피크)		로드 스위치/지면 스위치	그만큼	63
정격 활성 부하 인터럽트 전류			A	630
정격 폐쇄 루프 인터럽트 전류			A	630
5%등급의 활성 부하 인터럽트 전류			A	31.5
정격 케이블 충전 파괴 전류			A	10
평가 된 활성 부하 파괴 시간			시간	100
지면 결함 전류 파괴			A/시간	31.5/10
지면 결함 전류 하의 회로 및 케이블 충전 전류 중단.			A/시간	17.4/10
기계적 수명	회로 브레이크 /분리 스위치		시간	10000/3000
IP 학위	밀봉 된 상자			IP67
	스위치 기어 쉘			IP4X
가스 압력	정격 가스 충전 레벨 (20 ℃, 게이지 압력)		MPA	0.02
	정격 가스 최소 기능 레벨 (20 ℃, 게이지 압력)		MPA	0
밀봉 가능성	연간 누출률		%/년도	≤0.05
