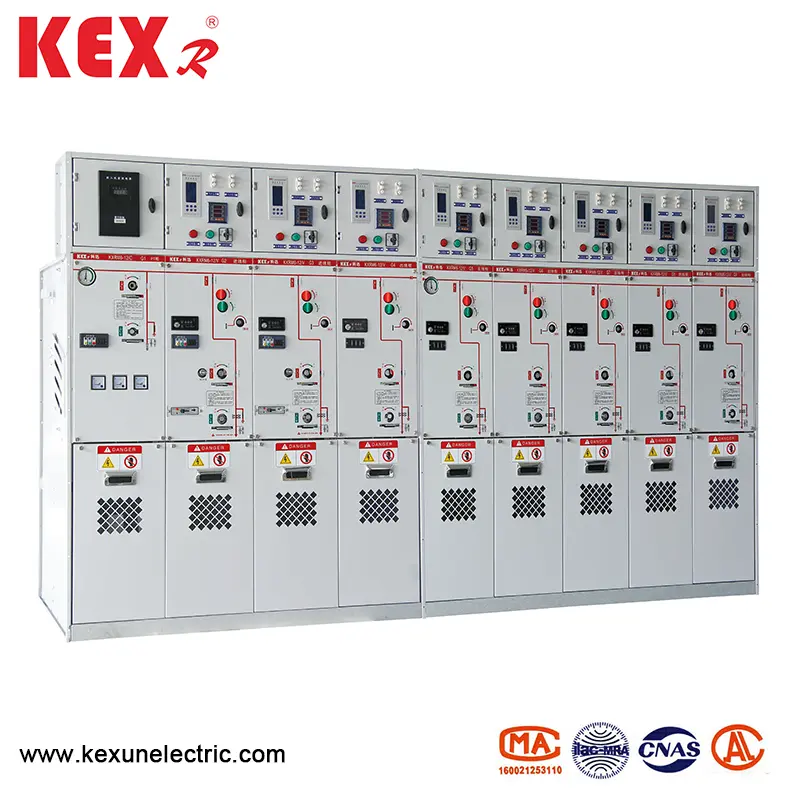

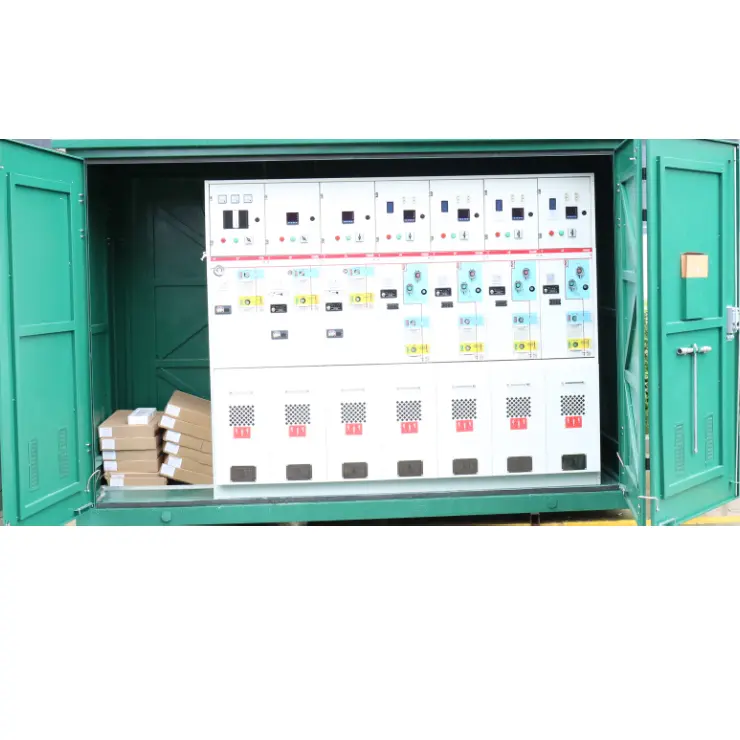

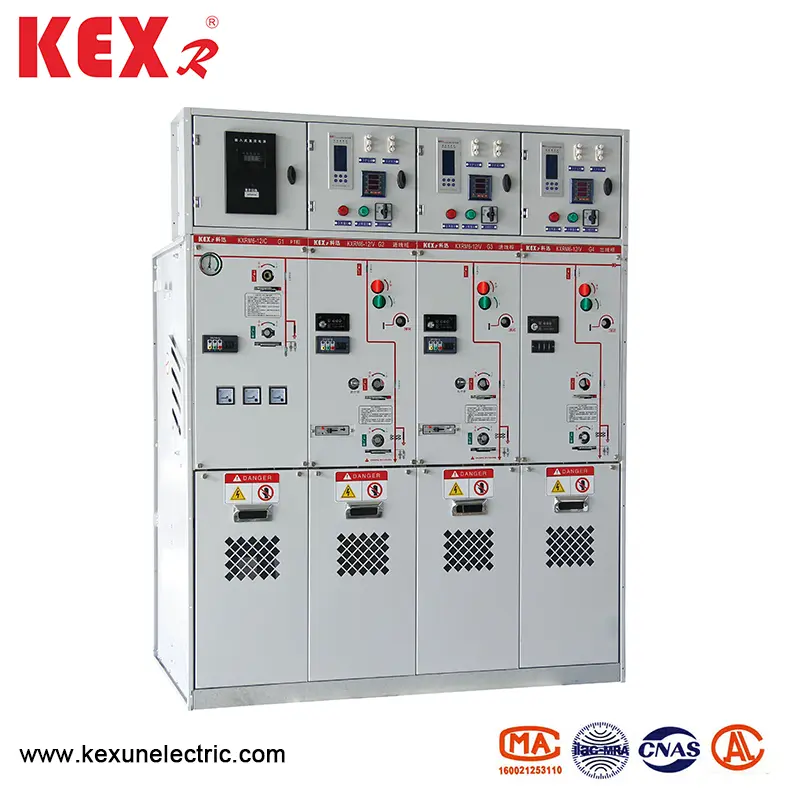

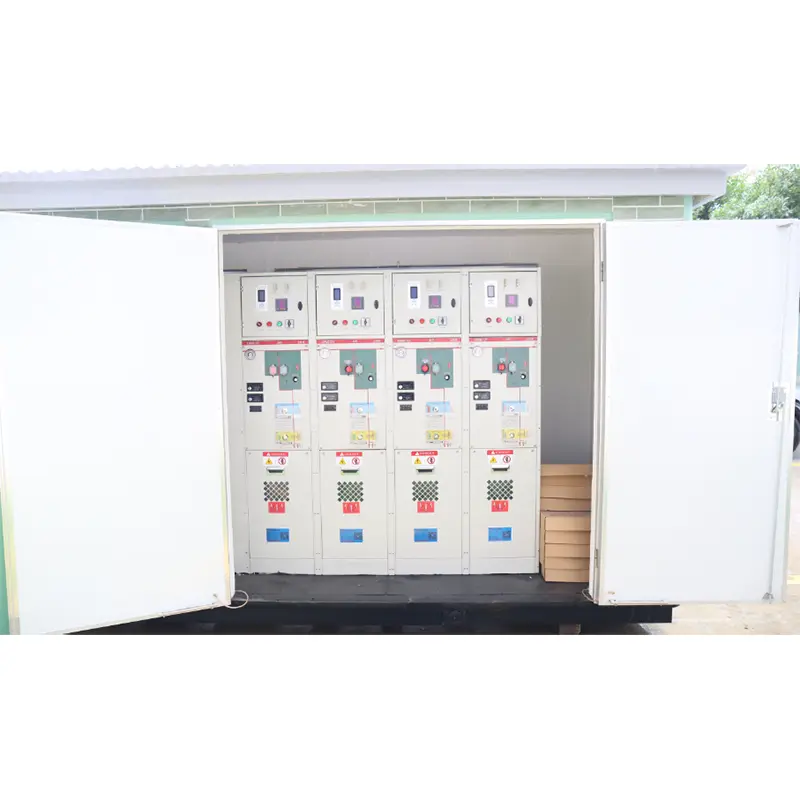

모든 밀폐 된 절연 가스 캐비닛

● 사용 조건

KXMR6-12 유형 모든 밀폐 된 절연 가스 캐비닛은 모두 고온 (+40 ~ -40 ℃), 습도, 먼지, 소금 오염, 광산 및 고도 (1000m)와 같은 다양한 환경에 적합합니다.

참고 : 고도가 더 높으면 특정 고도를 표시하십시오.

● 제품 기능

▶ KXRM6-12 모든 밀폐 된 절연 가스 캐비닛은 SF6 가스를 아크 소화 및 절연 매체로 사용합니다.

▶ 캐비닛은 완전히 밀봉되고 절연됩니다. 버스 바, 스위치 및 라이브 부품은 스테인레스 스틸 쉘로 완전히 둘러싸여 있습니다.

▶ 캐비티는 1.4bar SF6 가스로 채워지고 보호 수준은 IP67에 도달합니다. 전체 스위치 장치는 외부 환경 조건에 의해 완전히 영향을받지 않으므로 단기적인 물 침수와 같은 극단적 인 경우에도 스위치의 정상적인 작동을 보장 할 수 있으며 제품은 평생 유지 보수가 없습니다.

▶ 캐비닛에는 완벽한 "5 예정"연동 장치가있어 인간의 오해로 인한 인력 및 장비의 가능한 작동 실패를 완전히 제거합니다.

▶ 모든 캐비닛에는 신뢰할 수있는 안전 압력 릴리프 채널이있어 극단적 인 경우에도 운영자의 개인 안전을 보장 할 수 있습니다.

▶ 캐비닛은 고정 단위 조합과 확장 가능한 단위 조합의 두 가지 유형으로 나뉩니다.

▶ KXRM6-12의 크기는 모든 밀폐 된 단열 가스 캐비닛이 설치하기 편리하며 공간이 좁고 환경 조건이 열악한 장소에 적합 할 수 있습니다.

▶ 캐비닛에는 사용자의 다양한 요구에 따라 전기, 원격 제어 및 모니터링 장치가 장착 될 수 있습니다.

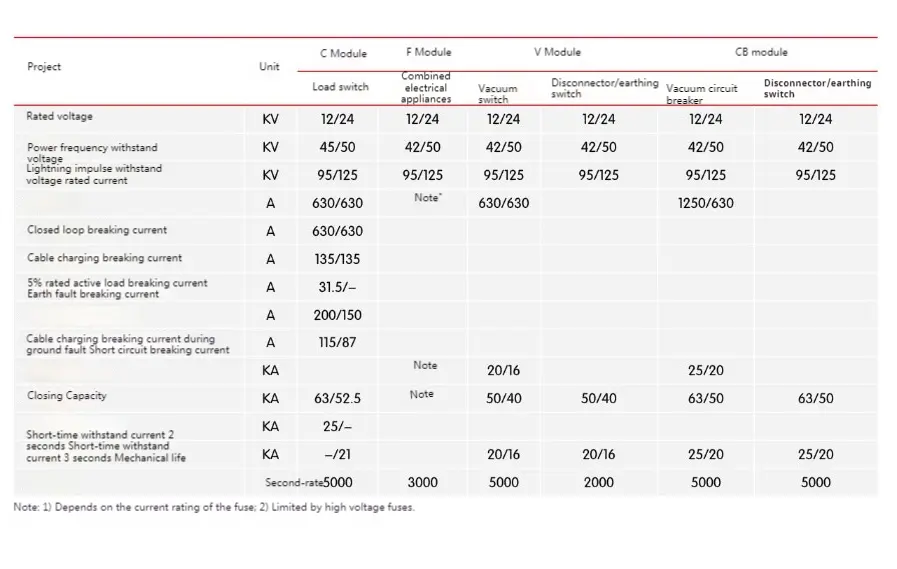

● 기술 매개 변수

● 변압기 및 라인 보호

KXRM6-12 모든 밀폐 된 절연 가스 캐비닛 유닛 결합 유형은 2 개의 변압기 보호 모드, 즉로드 스위치 퓨즈 조합 장치 및 릴레이 보호 기능을 갖춘 회로 차단기를 제공합니다.

1. 트랜스 포머 보호는 전류 제한 고전압 퓨즈 및로드 스위치의 조합입니다. 퓨즈 룸은 장치 앞쪽에 위치한 별도의 잠긴 인클로저 뒤에 설치됩니다. 로드 스위치는 스프링 에너지 저장 메커니즘을 사용하여 퓨즈 스트라이커가 트리거 할 수 있습니다.

2. 퓨즈의 교체를 용이하게하기 위해 작동 핸들을 사용하여 퓨즈 챔버의 끝 덮개를 제거 할 수 있습니다. 퓨즈의 트리핑 메커니즘은 사전 포지션되어 전체 시스템의 방수 성능을 보장합니다.

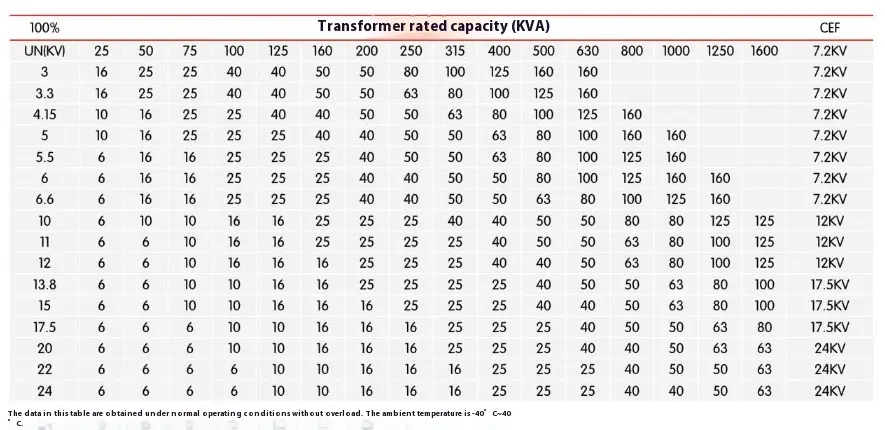

● 퓨즈 및 변압기 비교 테이블

● 옵션 액세서리

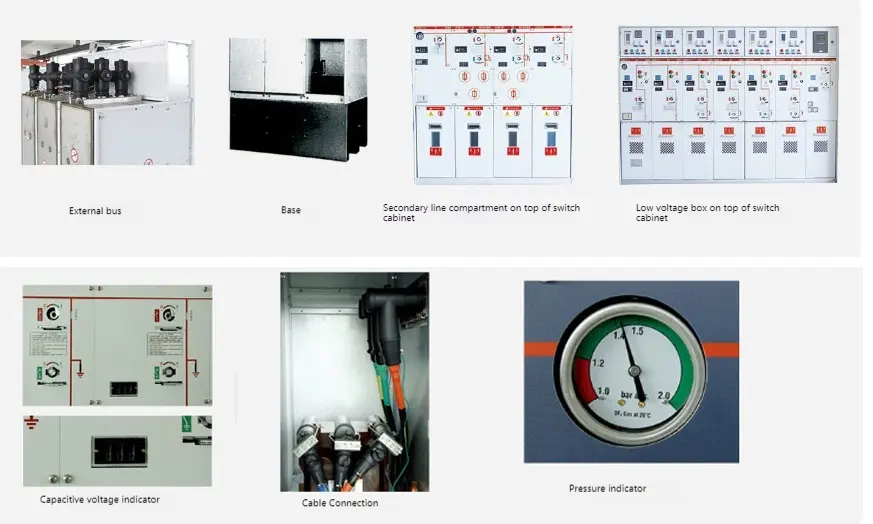

◆ 보조 연락처

모든로드 스위치 및 회로 차단기에는 스위치 위치를 나타내는 2NO+2NC가 장착 될 수 있습니다. 병렬 트립 코일 (AC 또는 DC)은 변압기 스위치 및 회로 차단기에 설치할 수 있으며 저전압 제어 구성 요소는 전면 패널 뒤에 있습니다.

◆ 전압 표시

용량 성 전압 표시기는 부싱이 충전되었는지 여부를 보여주고 그 위의 소켓을 핵 단계에 사용할 수 있습니다.

◆ 단락 및지면 결함 표시기

결함 위치를 용이하게하기 위해 케이블 스위치 모듈에는 단순한 결함 감지를 위해 단락 및 접지 오류 표시기가 장착 될 수 있습니다.

◆ 전기 작동

케이블 스위치 장치 및 변압기 장치의 수동 작동 메커니즘을위한 표준 체계입니다. 전기 작동 메커니즘을 설치하도록 선택할 수도 있습니다. 케이블 스위치, 진공 회로 차단기 및 접지 스위치는 모두 전면 패널 뒤에 위치한 메커니즘으로 작동합니다. 모든 스위치 및 회로 차단기는 작동 핸들 (표준 구성)으로 작동하거나 모터 작동 메커니즘 (액세서리)을 장착 할 수 있습니다. 그러나 접지 스위치는 수동으로 만 작동 할 수 있으며 결함 전류를 닫는 기능을 갖춘 메커니즘이 구성됩니다.

◆ 케이블 링

DIN47636에 따른 표준 부싱이 설치되어 있습니다. 모든 부싱은지면에서 높이가 동일하며 케이블 룸 커버 플레이트로 보호됩니다. 일부 덮개 플레이트는 접지 스위치와 연동 할 수 있으며, 특수 이중 케이블 룸 커버 플레이트는 이중 케이블 수신 라인에도 사용될 수 있습니다.

◆ 압력 표시기

일반적으로 압력 게이지로 형성되는 압력 표시기가 장착되어 있습니다. 또한, 압력 감소를 나타 내기 위해 전기 접촉이 제공 될 수있다.

◆ 키 잠금

회로 차단기,로드 스위치 및 접지 스위치의 키 잠금 장치를 설치할 수 있습니다. 회로 차단기,로드 스위치 및 접지 스위치에 적합한 잠금 연동 반 쉘터가 장착 될 수 있습니다.

◆ Quencher

모든 링 네트워크 장치에는 아크 레시 터가 장착 될 수 있습니다. 아크가 내부에서 발생하면 아크 로터는 D, DE 및 V 모듈을 포함하여 들어오는 부싱에서 자동으로 닫히고 모든 케이블 모듈에는 아크 체포기가 장착 될 수 있습니다. 아크 소화기의 동작은이 방법으로 표시 될 수 있으며 SF6 캐비닛의 전기 접점은 전면 패널 뒤의 터미널에 연결됩니다.

● 프로그램 설명

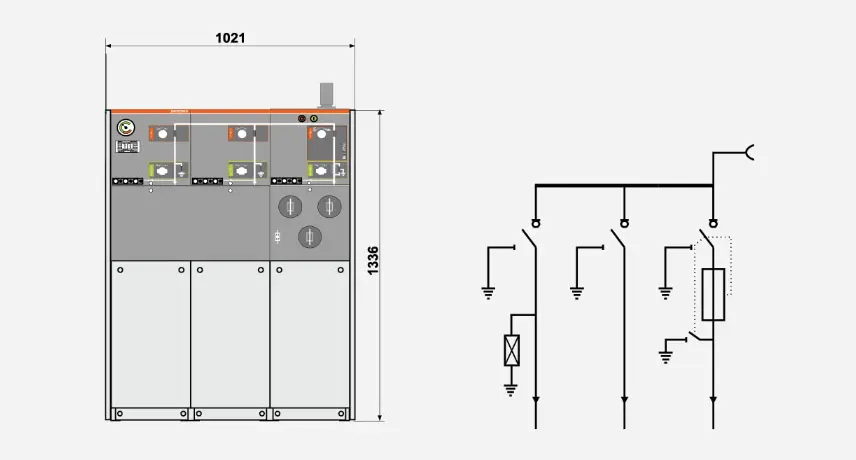

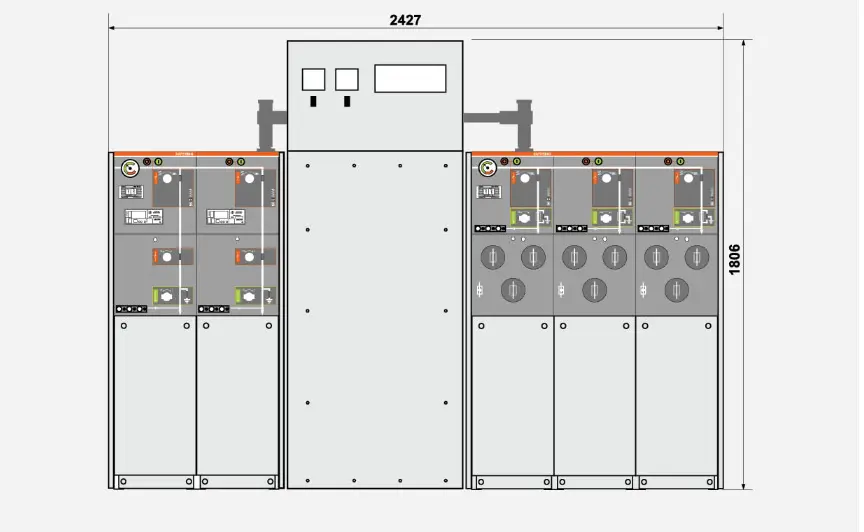

◆ 체계 1 SA+CCF+

버스에 Lightning Arrester를 설치하고 확장을 위해 두십시오.

참고 : 스위치 장치의 수는 3 이상이어야합니다.

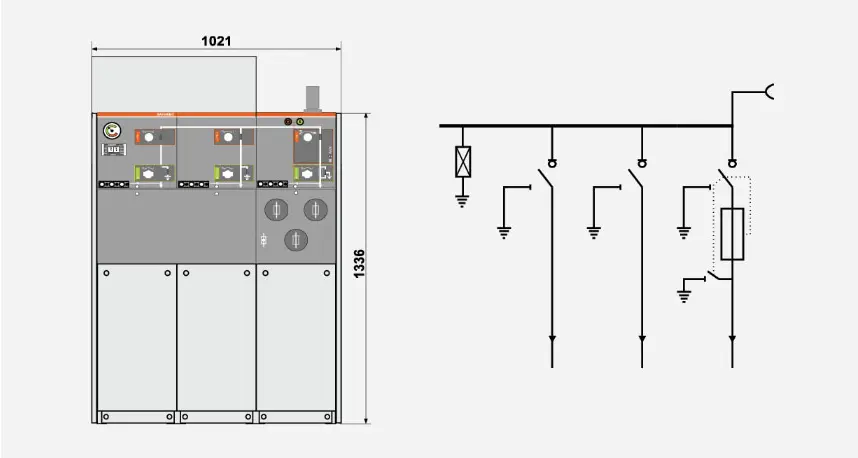

◆ 체계 2 CCF+

Lightning Arrester를 들어오는 라인에 설치하고 확장을 예약하십시오.

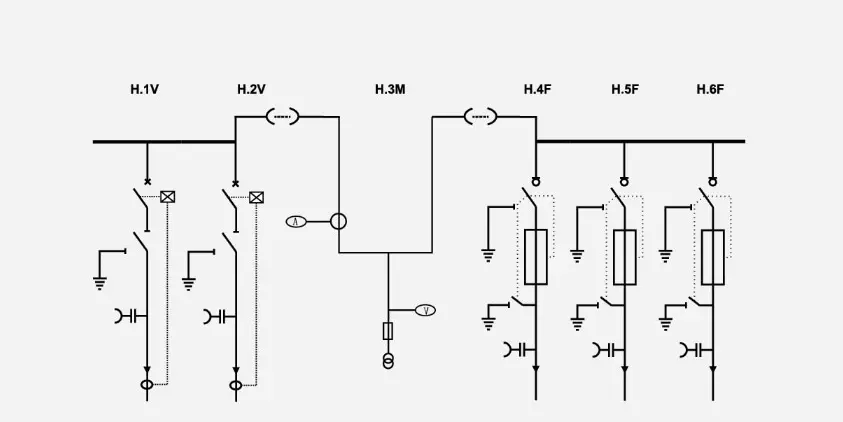

◆ 체계 3 W+M+FFF

고압 측 계산
