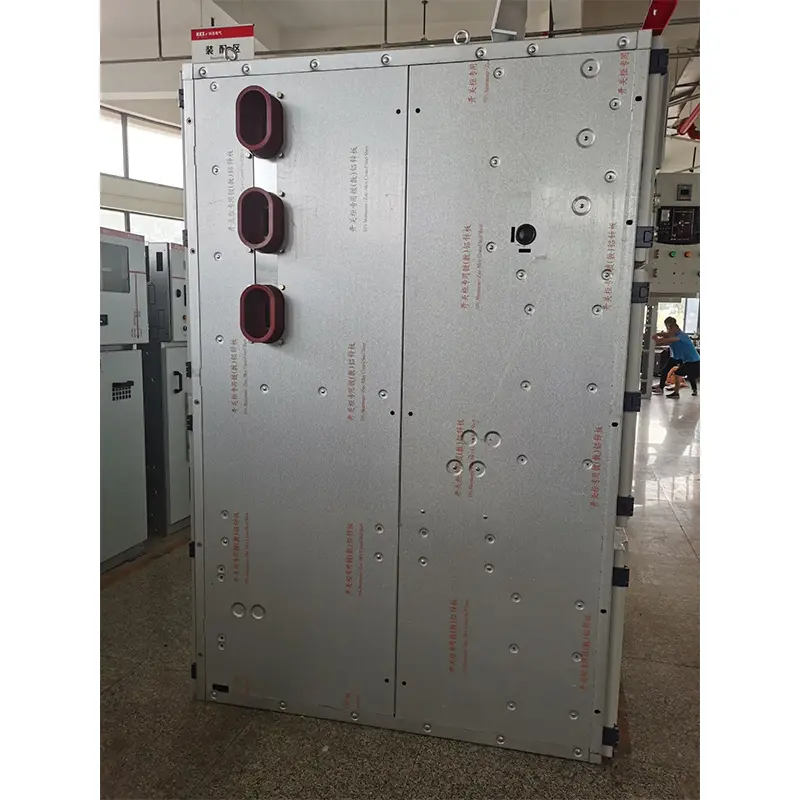

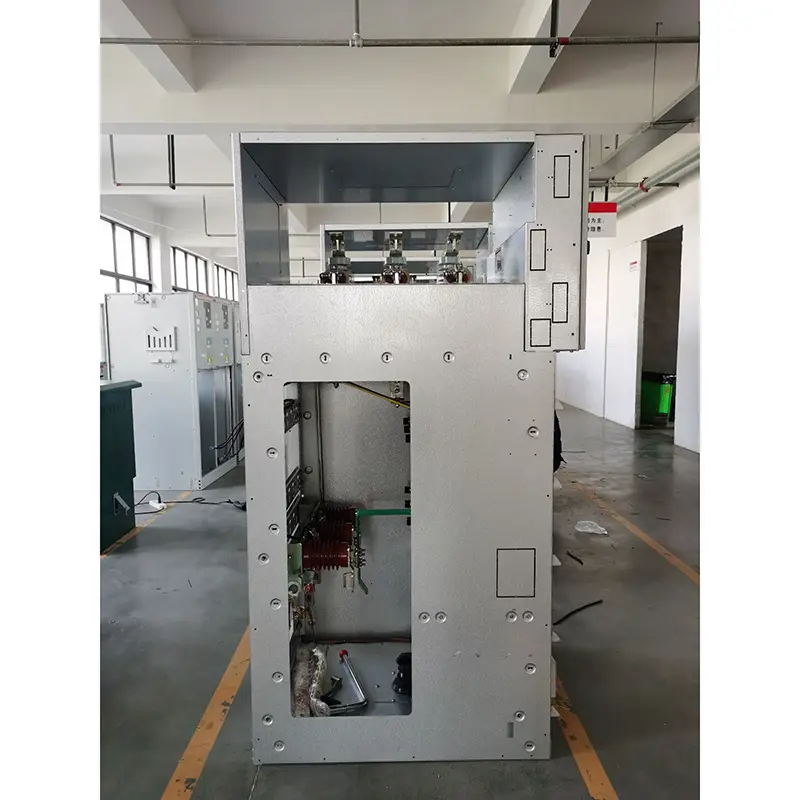

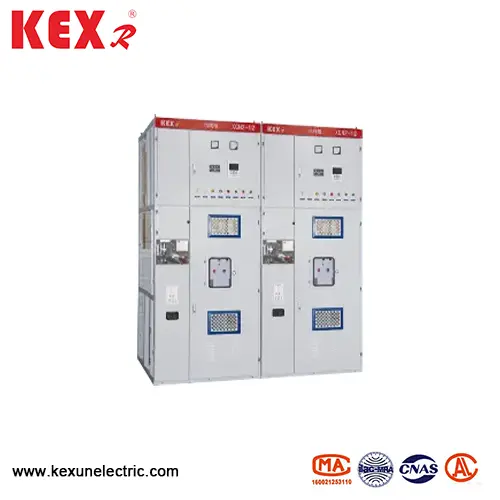

박스 타입 고정 금속 폐쇄 스위치 기어

Kexun은 중국에서 잘 알려진 전력 변속기 및 변형 장비 제조업체이며, XGN2-12 유형 상자 유형 고정 금속 폐쇄 스위치 기어는 3-10kV 단일 버스에서 전기 에너지를 수신하고 배포하기위한 전체 고전압 장비 세트로 사용됩니다. 제품의 모든 인덱스는 GB 3906 "3-35kV AC 금속 밀폐 스위치", IEC298 기술 표준 및 "5 개의 예방"의 요구 사항을 충족합니다.

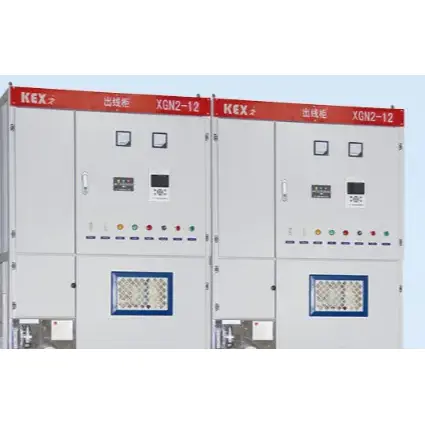

모델 : XGN2-12
브랜드 ： Kexr

문의 보내기

제품 설명

● 조건 사용

▶ XGN2-12 유형 상자 유형 고정 금속 폐쇄 스위치 기어의 주변 온도는

-25 ~ 40 40 (실내)

▶ 고도 : 1000m 미만

▶ 일일 평균 상대 습도는 95%를 넘지 않으며 월 평균 상대 습도는 90%를 넘지 않습니다.

▶ 지진은 크기 8을 초과하지 않아야합니다

▶ XGN2-12 유형 상자 유형 고정 금속 폐쇄 스위치 기어는 화재, 폭발, 심각한 오염, 화학적 부식 및 폭력 진동이없는 곳에 설치해야합니다.

● 기술 매개 변수

숫자	목	단위	데이터
1	정격 전압	KV	3,6,10
2	최대 작동 작업 전압	KV	3.5,8.9,11.5
3	정격 전류	A	5 ~ 3000
4	정격 중단 전류	그만큼	16,20,31.5,40
5	정격 단락 폐쇄 전류	그만큼	40,50,80,100
6	정격 단락 동적 안정 전류	그만큼	40,50,80,100
7	정격 열 안정 전류	그만큼	16,20,31.5,40
8	정격 열 안정적인 시간	S	4
9	IP 학위		IP2X
10	버스 시스템		단일 버스 또는 바이 패스
11	작동 방법		전자기 또는 스프링 에너지 저장 유형
12	치수 (너비깊이높이)	mm	110012002650 (1000a 미만)
13	무게	kg	1000

◆ 오류 방지 장치

"5 개의 예방"의 기능은 회로 차단기가 실수로 나누어지고 닫히는 것을 방지하는 것입니다. 격리 스위치의로드 오해 및 오해 방지; 충전 할 때 접지 스위치가 닫히는 것을 방지합니다. 접지 스위치가 닫히면 켜지지 않도록합니다. 실수로 충전 된 간격에 들어가는 것을 방지하십시오.

이 XGN2-12 유형 상자 유형 고정 금속 밀폐 스위치 기어는 의무적 인 기계식 잠금 모드를 채택하고 잠금 장치는 신뢰할 수있는 성능, 완전한 기능, 간단한 기능 및 편리한 작동의 특성을 갖는지지, 디스크, 패널, 잠금 플레이트, 핸들, 커넥팅로드 등과 같은 주요 구성 요소로 구성되어 있으며, "5 가지 사례"를 간단하고 효과적으로 달성합니다.

▶ 빨간색 및 녹색 플롭이있는 제어 스위치 (KW 스위치)는 회로 차단기 구성표에 사용되어 회로 차단기가 실수로 나누어지고 닫히는 것을 방지합니다.

▶ 회로 차단기가 실제로 파손 된 후에 만 작은 손잡이를 "작업"위치에서 꺼내 "파손 및 잠금"위치로 돌릴 수 있습니다. 분리 스위치 개방 및 닫기; 7-로드 차단 스위치가 개방 및 닫기에서 방지합니다. 잠금 및 잠금 방지의 가역성은 이중화 방지 기능 기능이 있습니다. 즉, 작은 핸들이 "파손 잠금"위치에있을 때 상단 및 하단 단절 장치 만 켜지거나 꺼질 수 있지만 회로 차단기 만 켜고 꺼질 수 없으므로 회로 차단기의 오해를 피할 수 있습니다.

▶ 회로 차단기와 상단 및 하단 단속기가 닫힌 상태에 있고 작은 핸들이 "작동"위치에 있으면 전면 및 후면 캐비닛 도어를 열 수 없어 실수로 라이브 간격에 들어가는 것을 방지합니다.

▶ 상단 및 하단 단절 장치가 열리지 않으면 접지 스위치를 닫을 수 없으며 작은 핸들을 "브레이킹 및 잠금"위치에서 "유지 보수"위치로 돌릴 수 없으므로 접지선이 전기로 매달리지 못하게 할 수 있습니다.

▶ 접지 스위치가 열리지 않으면 상단 및 하단 연결 끊기기를 닫을 수 없으므로 접지 와이어가 상단 및 하단 연결이 닫히지 않도록 할 수 있습니다.

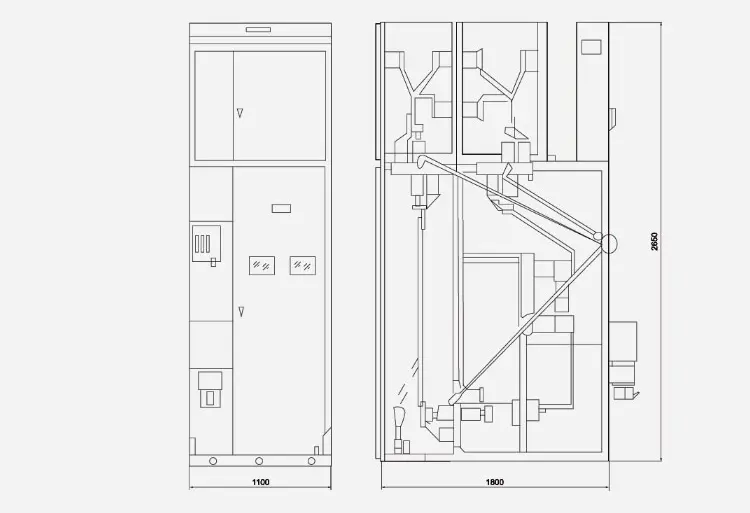

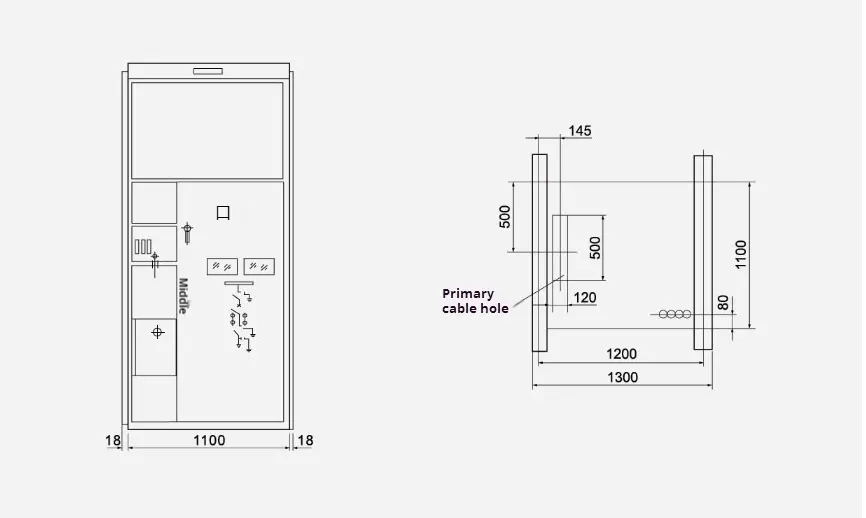

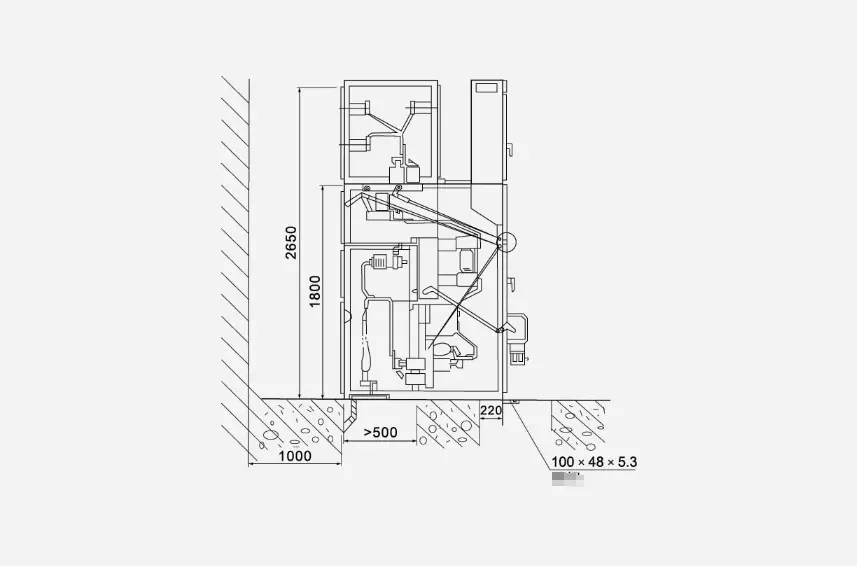

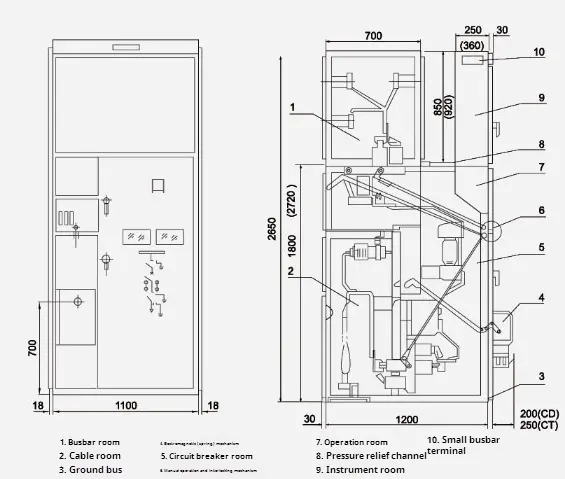

● XGN □ -12/07D 개요 도면
