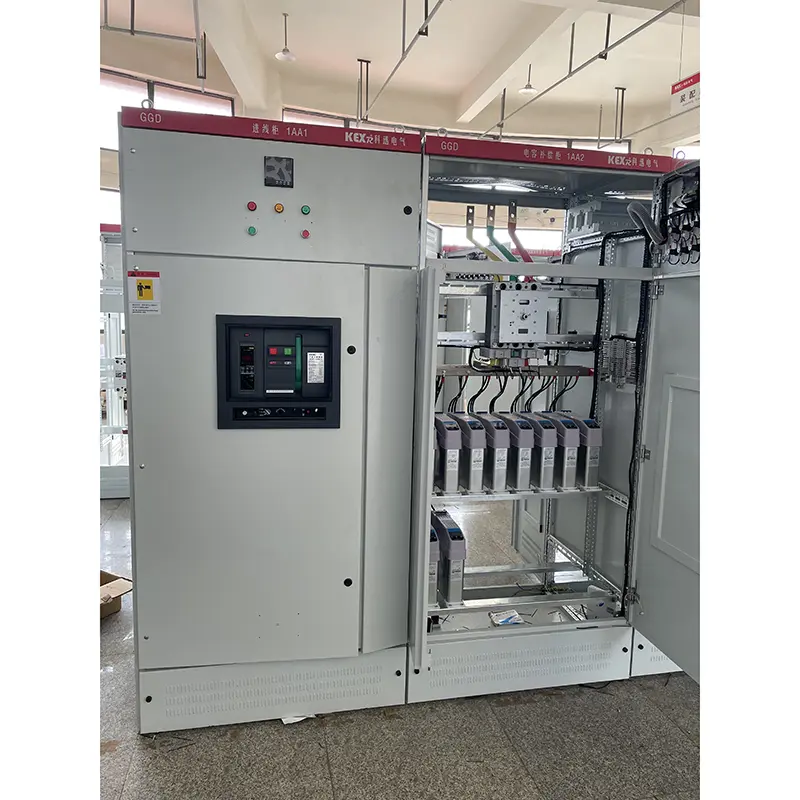

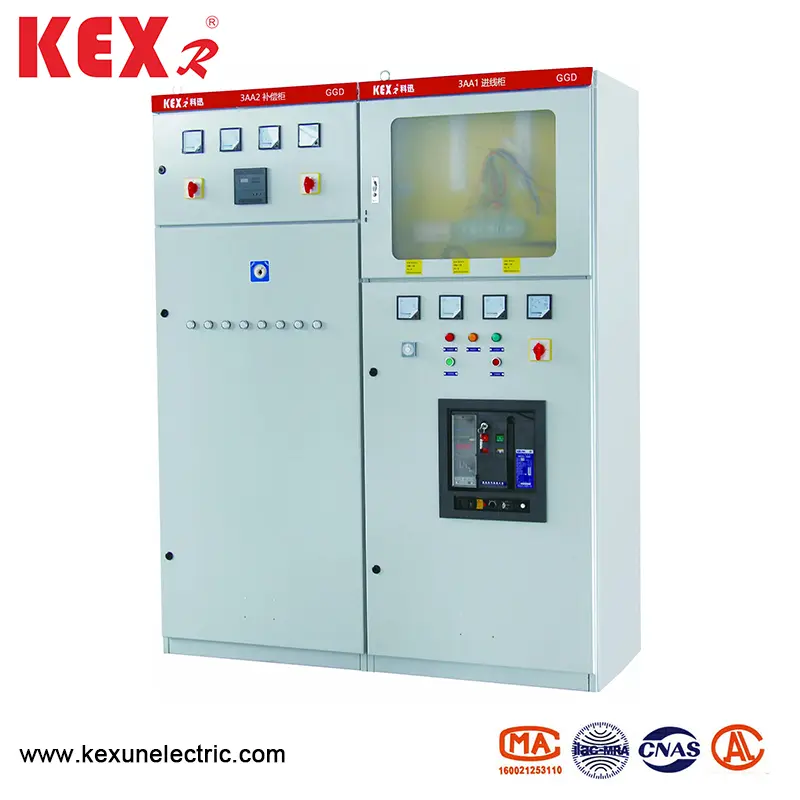

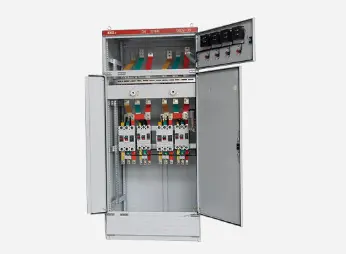

AC 저전압 분배 캐비닛

● 신청 영역

GGD AC 저전압 분포 캐비닛은 에너지 부의 유능한 상사의 요구 사항에 따라 안전, 경제, 합리성 및 신뢰성의 원칙에 따라 설계된 새로운 유형의 저전압 분포 캐비닛입니다. 이 제품은 높은 파괴 용량, 우수한 동적 및 열 안정성, 유연한 전기 체계, 편리한 조합, 시리즈, 강력한 실용성, 새로운 구조 및 높은 보호 수준의 특성을 가지며 저전압 스위치 기어의 업데이트 된 제품으로 사용할 수 있습니다. GGD AC 저전압 분포 캐비닛은 IEC439 저전압 스위치 기어 및 제어 기어, GB7251 저전압 스위치 기어 및 기타 표준을 준수합니다.

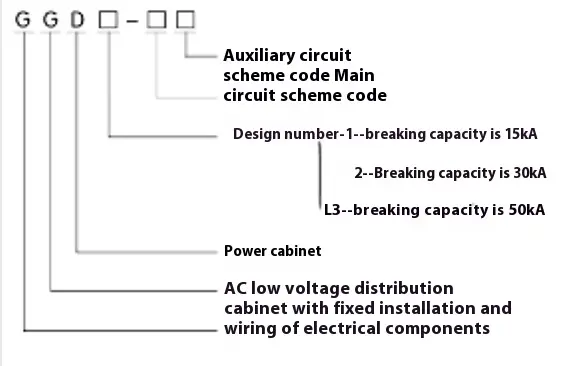

● 모델 의미

● 전기 성능

◆ 기본 전기 매개 변수

◆ 주요 회로 체계

GGD AC 저전압 분포 캐비닛의 주 회로에 대한 129 개의 체계와 298 개의 사양이 있습니다 (보조 회로의 기능적 변화와 제어 전압의 변화에서 파생 된 체계 및 사양 제외). 그중 GGD1에는 49 개의 체계와 123 개의 사양이 있습니다. GGD2에는 53 개의 체계와 107 개의 사양이 있습니다. GGD3 모델에는 27 개의 체계와 68 개의 사양이 있습니다. 대부분의 설계 및 사용 부서의 의견을 요청하여 주요 회로 체계가 선택되었으며, 이는 발전소에 필요한 체계를 증가 시켰습니다. 2000kVA 이하의 분포 변압기에 적합한 3150A로 전류로 정격. 또한, 반응성 전력 보상의 요구를 충족시키기 위해 GGJ1 및 GGJ2 전송 보상 캐비닛은 4 개의 주요 회로 체계와 총 12 개의 사양과 함께 설계되었습니다.

◆ 보조 회로 체계

보조 회로의 설계는 전원 공급 장치 체계와 발전소 체계의 두 부분으로 나뉩니다. BGD 캐비닛에는 보조 구성 요소를 설치하기에 충분한 공간이 있습니다. 동시에 NLS는 릴레이 보호를 부착 할 때 발전소 및 특수 사용자의 요구를 충족시키기 위해 특수 LM23D 전류 변압기를 개발했습니다.

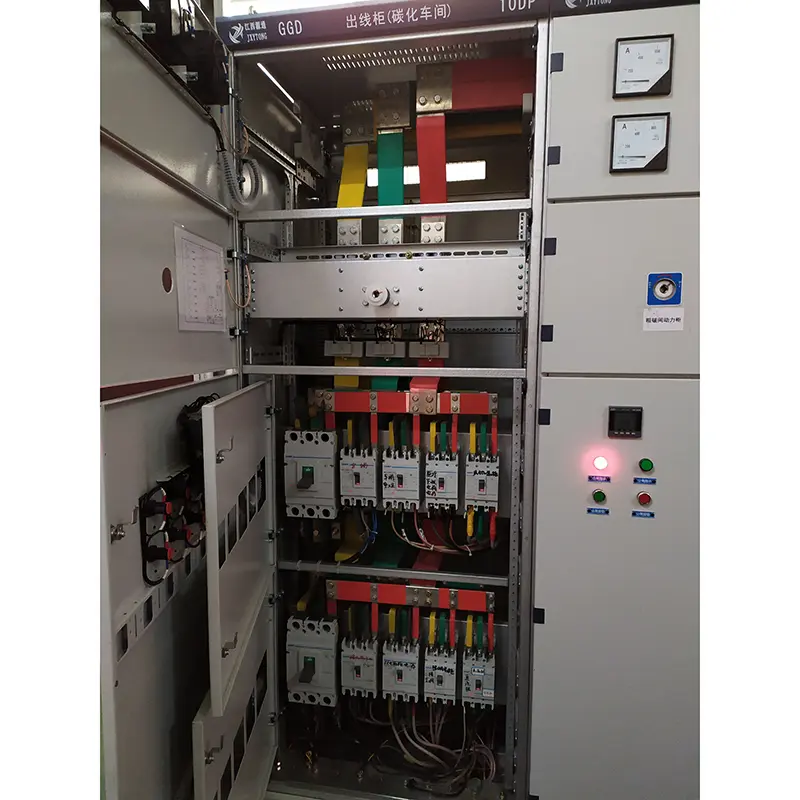

◆ 메인 버스 바

가격 비율과 구리를 알루미늄으로 교체 할 수있는 타당성을 고려할 때, 정격 전류가 1500A 미만일 때 단일 알루미늄 버스를 사용할 수 있으며, 정격 전류가 1500 A를 초과 할 때 이중 구리 버스를 사용할 수 있습니다. 제조업체는이 조절에 따라 프로토 타입을 제조하고 유형 테스트를 통과합니다. 물론 제조업체는 알루미늄 버스를 사용자의 요구 사항에 따라 동일한 전류 용량으로 구리 버스로 교체 할 수 있습니다. 버스의 겹치는 표면은 모두 연못 주석 공정으로 처리됩니다.

◆ 전기 구성 요소의 선택

▶ GGD 유형 AC 저전압 분포 캐비닛은 주로 중국에서 대량 생산할 수있는 고급 전기 부품을 채택합니다. 동시에, 경제 및 합리성의 원칙에 따라 DZ10D 및 D220과 같은 일부 사용 가능한 오래된 제품은 타당성을 완전히 고려할 수있는 전제로 예약되며 쓸모없는 제품은 선택되지 않습니다.

▶ HD13BX 및 HS13BX 로터리 작동 나이프 스위치는 BGGD 캐비닛의 고유 한 구조의 요구를 충족시키기 위해 NLS가 설계 한 특수 구성 요소입니다. 그들은 메커니즘의 작동 모드를 변경하고 이전 제품의 장점을 유지하며 실제 전기 부품입니다.

▶ 디자인 부서가 사용자의 요구에 따라 더 나은 성능과 고급 기술로 새로운 전기 부품을 선택하면 GGD 유형 AC 저전압 분배 캐비닛은 설치 유연성이 우수하며 일반적으로 전기 부품 업데이트로 인해 제조 및 설치에 어려움을 겪지 않습니다.

▶ 메인 회로의 동적 안정성을 더욱 향상시키기 위해 NLS는 GGD 캐비닛에 대한 ZM 결합 버스 클램프 및 단열 지원을 설계했습니다. 버스 바 클램프는 강도가 높은 고강도 및 불꽃이 많은 PP0 합금 재료로 만들어졌으며, 이는 높은 절연 강도, 우수한 자체 노출 성능 및 독특한 구조를 갖는다. 빌딩 블록을 조정 하여만 단일 버스 바 클램프 또는 더블 버스 바 클램프로 쉽게 결합 할 수 있습니다. 절연 지지대는 저렴한 비용과 고강도를 가진 슬리브 형 성형 조인트로, 오래된 제품의 불충분 한 크리히 게 거리의 결함을 해결합니다.

● 설치 및 사용

제품이 수신 장소에 도착한 후 먼저 포장이 손상되지 않았는지 확인하고 관련 부서에 문제가 발견 된 이유를 찾도록 통지해야합니다. 즉시 설치되지 않은 제품의 경우 정상 사용 조건의 조항에 따라 적절한 장소에 배치해야합니다.

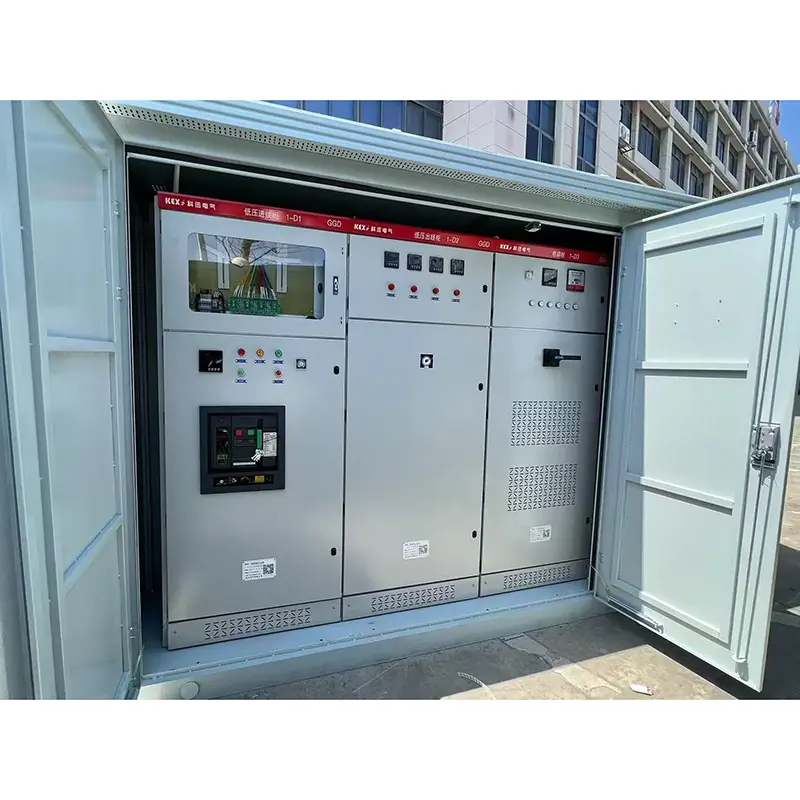

◆ 제품 설치

 제품의 설치는 설치 회로도 (첨부 된 그림 참조)에 따라 수행되어야하며 기본 채널 스틸과 볼트는 사용자가 제공해야합니다. 메인 버스가 주석 도금으로 전체 행에 설치되면, 겹쳐진 표면은 수리 및 수평, 청소, 중립 바셀린으로 코팅하거나 다른 조치를 취한 다음 볼트로 고정해야합니다.

◆ 제품은 설치 후 및 작동하기 전에 다음 품목을 검사하고 테스트해야합니다.

▶ 캐비닛의 상단 페인트가 떨어 졌는지, 캐비닛이 건조하고 깨끗한 지 확인하십시오.

▶ 전기 구성 요소의 작동 메커니즘이 유연하고 방해 또는 과도한 작동력이 없어야합니다.

▶ 주요 전기 기기의 메인 및 보조 접촉의 온 오프가 신뢰할 수 있고 정확한지 여부.

▶ 기기 표시 및 변압기의 비율과 극성이 올바른지 여부.

▶ 버스 바 연결이 양호하고 단열재가 지원되는지, 부품 및 액세서리 장착이 단단하고 안정적으로 설치되는지 여부.

▶ 보조 접촉이 요구 사항을 충족하는지 여부, 퓨즈의 퓨즈 코어 사양이 정확한지 여부, 릴레이의 설정 값이 설계 요구 사항을 충족하는지 여부 및 동작이 신뢰할 수 있고 정확한 지 여부.

▶ 회로의 접촉이 전기 회로도의 요구 사항을 충족하는지 여부.

▶ 보호 회로 시스템이 요구 사항을 충족하는지 여부.

▶ 500 볼트 Megohmmeter를 사용하여 1 Megohmmeter 이상의 절연 저항 값을 측정하십시오.

◆ 사용을위한 예방 조치

(1)이 제품은 벽에 설치되지 않고 한쪽 (앞면)에서 작동하며 이중 문으로 유지됩니다. 자격을 갖춘 전문가만이 제품 유지 관리 채널 및 찬장 문에 입력하거나 열 수 있으며 운영, 검사 및 유지 보수를 위해 열립니다.

(2). 에어 스위치는 여러 번 후에 주 접촉 지역 화상을 만들고 탄소 물질을 생산하고 접촉 저항을 증가 시키며 작동 지침에 따라 공기 스위치의 정기적 인 유지 및 수리 여야합니다.

◆ 제조업체는 공급할 때 다음과 같은 문서와 액세서리를 제공해야합니다.

▶ 포장 목록

▶ 제품 증명서

▶ 사용 지침

▶ 공장 테스트 보고서

▶ 관련 전기 도면

▶ 계약에 지정된 캐비닛 도어 키, 작동 핸들 및 예비 부품.

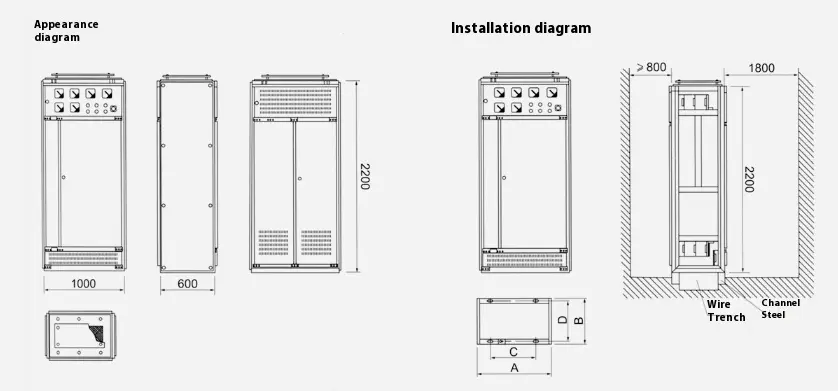

● GGD 유형 AC 저전압 분포 캐비닛의 개요 및 설치 개략도
