모듈 식 링 메인 장치

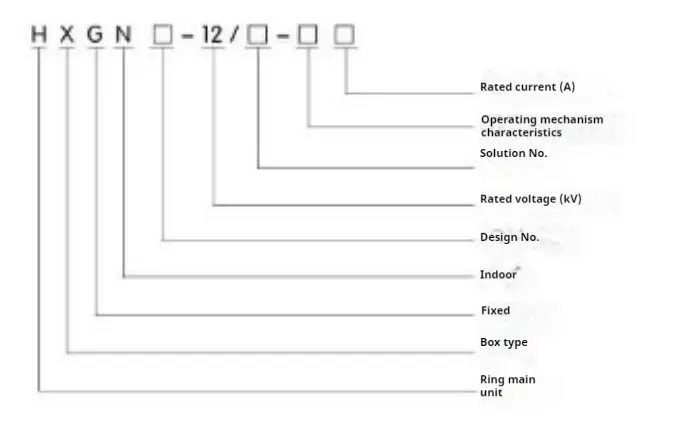

○ 모델 의미

○ HXGH-12 유형 모듈 식 링 주 단위의 주요 용도 및 응용 범위

모듈 식 링 메인 장치는 전기 에너지를 수신 및 분배하는 데 사용되는 50Hz 단일 버스 섹션으로 3.6-12kV 3 상 교류 전류의 실내 완전 세트에 적합하며 회로를 제어, 보호 및 모니터링하는 기능이 있습니다. 다양한 유형의 발전소, 변전소, 산업 및 광업 기업, 고층 건물 및 기타 장소에 적용 할 수 있으며 스위칭 스테이션에 사용할 링 네트워크 캐비닛과 결합 할 수도 있습니다.

○ HXGH-12 유형 모듈 식 링 주 단위의 주요 구조 및 특성

▶ 모듈 식 링 메인 장치는 고품질 앵글 스틸로 용접됩니다.

▶ 회로 차단기 룸은 캐비닛의 중간 (하단)에 있으며 설치, 디버깅 및 유지 보수에 편리합니다. 표준에는 Zn63AIVS1-12) 회로 차단기가 장착되어 있으며 개인 안전을 보장하기위한 압력 방출 채널이 있습니다.

▶ 메인 버스가 충전 될 때 고급 및 신뢰할 수있는 로타리 단절 actection을 사용하여 유지 보수를 위해 회로 차단실에 안전하게 입력하는 데 사용될 수 있습니다. 고급 및 신뢰할 수있는 로터리 연결 끊기기는 메인 버스가 전기화 될 때 유지 보수를 위해 회로 차단실에 안전하게 들어갈 수 있습니다.

▶ 모듈 식 링 메인 장치의 보호 레벨은 IP2X입니다.

▶ 신뢰할 수 있고 완벽하게 기능적인 강제 기계식 잠금 장치가 장착되어있어 "5 가지 예방 조치"의 요구 사항을 간단하고 효과적으로 충족시킬 수 있습니다.

▶ 컬 가능한 접지 시스템이 있습니다.

▶ 도어에는 관찰 창이 장착되어 있으며 캐비닛의 구성 요소의 작동 상태를 명확하게 관찰 할 수 있습니다.

▶ 작동 메커니즘은 XGN66-12보다 더 신뢰할 수있는 기계식 잠금으로 잠겨 있습니다.

▶ 들어오고 나가는 케이블은 캐비닛 바닥의 전면보다 낮으므로 사용자가 연결하기에 편리합니다.

○ HXGH-12 유형 모듈 식 링 주 단위의 환경 조건 사용

1. 주변 온도의 상한은 +40 ℃이고 하한은 -10 ℃이다.

2. 모듈 식 링 주 단위의 고도는 1000m 미만이어야합니다.

3. 공기 상대 습도의 일일 평균값은 95%를 넘지 않으며 월 평균값은 90%를 초과하지 않습니다. 수증기의 일일 평균값은 2.2x10-3mpa를 초과하지 않으며 월 평균값은 1.8x10-3mpa입니다.

● HXGN의 주요 기술 매개 변수 □ -12 유형 모듈 식 링 메인 장치
