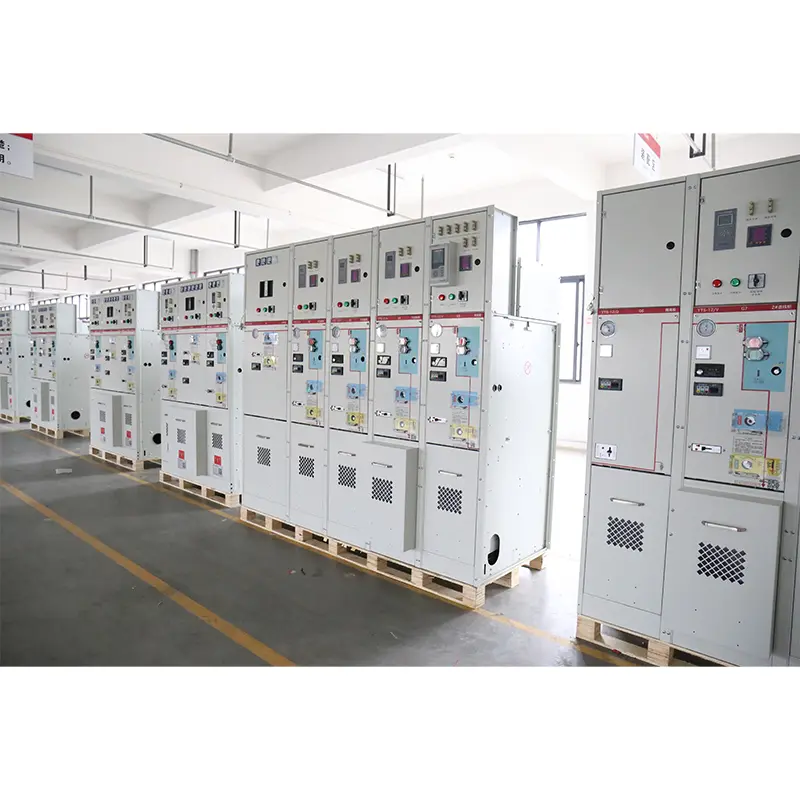

고전압 스위치 기어

● KXRM의 주요 기능 6-12 유형 고전압 스위치 기어

▶ 전압 레벨 : 6 ~ 12kv (중간 전압 분포 시스템에 적합).

▶ 구조 유형 : 일반적으로 SF6 단열재 또는 진공 아크 소화 기술을 사용하는 금속 밀폐형, 모듈 식 설계.

▶ 응용 시나리오 : 도시 유통 네트워크 링 네트워크 전원 공급 장치 전원 공급 산업 단지 및 커뮤니티 변전소 출구 및 스위칭 스테이션

▶ 주요 기능 :로드 스위치 (퓨즈 보호 포함)

회로 차단기 장치 (선택 사항)

케이블 흡입구 및 배출구, 계량, 모니터링 및 기타 기능 모듈을 선택할 수 있습니다.

● KXRM 6-12 조건을 사용하여 고전압 스위치 기어 타입

고전압 스위치 기어는 고온 및 저온 (+40 ~ -40 °), 습도, 먼지, 소금 오염, 광산 및 고도 (L000)와 같은 다양한 환경에 적합합니다. 24 시간 이내에 물에 단기 침수하는 것은 사용에 영향을 미치지 않습니다.

참고 : 고도가 더 높으면 Kexr에 대한 특정 고도를 표시하십시오.

● 표준

고전압 스위치 기어는 아래 표준을 충족합니다

◆ 국제 표준

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 등

◆ 중국 표준

GB3804, GB3906, GB11022 등

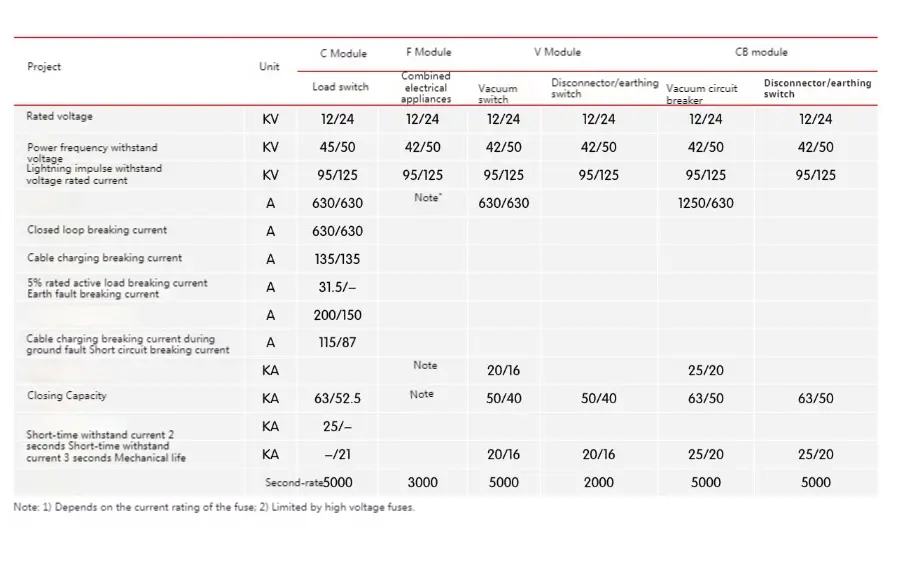

● 고전압 스위치 기어의 기술 매개 변수

KXRM6 고전압 스위치 기어의 각 모듈에는 다음 구성이 있습니다.

1. D 캐비닛 구성 표준 구성 및 특성은 "접지 나이프가없는 케이블 연결 모듈"을 참조하십시오.

2. C 캐비닛 구성 표준 구성 및 특성은 "로드 스위치 모듈"을 참조하십시오. 3.F 캐비닛 구성 표준 구성 및 특성은 "진공 스위치 모듈"을 참조하십시오.

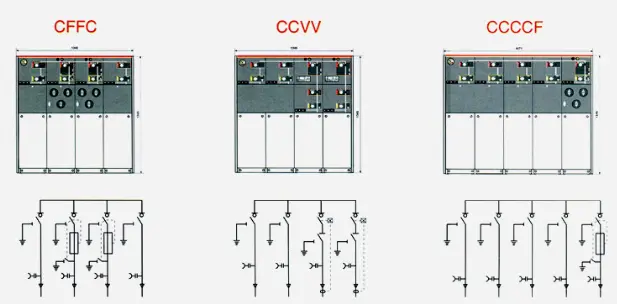

KX-RM6 표준 조합은 또한 다음 구성을 제공합니다

1. 들어오는 부싱의 용량 성 전압 표시기

2. 각 공기 챔버에는 SF6 밀도를 모니터링하기위한 압력 게이지가 장착되어 있습니다.

3. 리프팅 러그

4. 작동 핸들

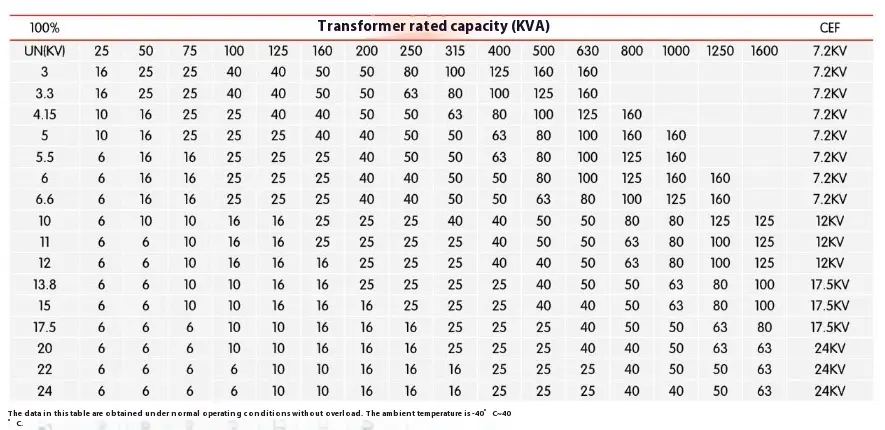

● 퓨즈 및 변압기 비교 테이블
