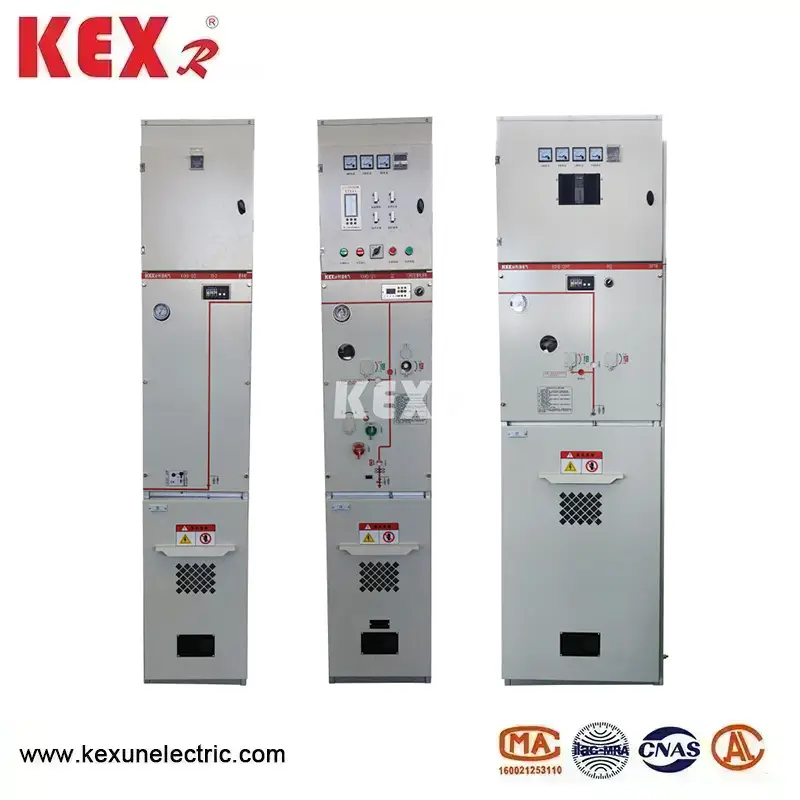

환경 친화적인 가스 절연 개폐기 캐비닛

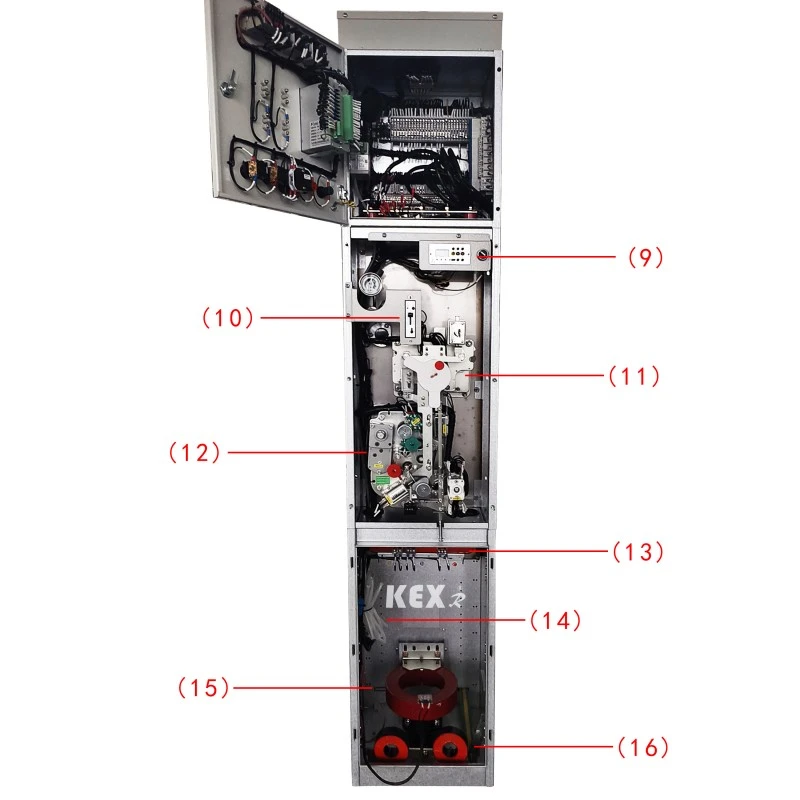

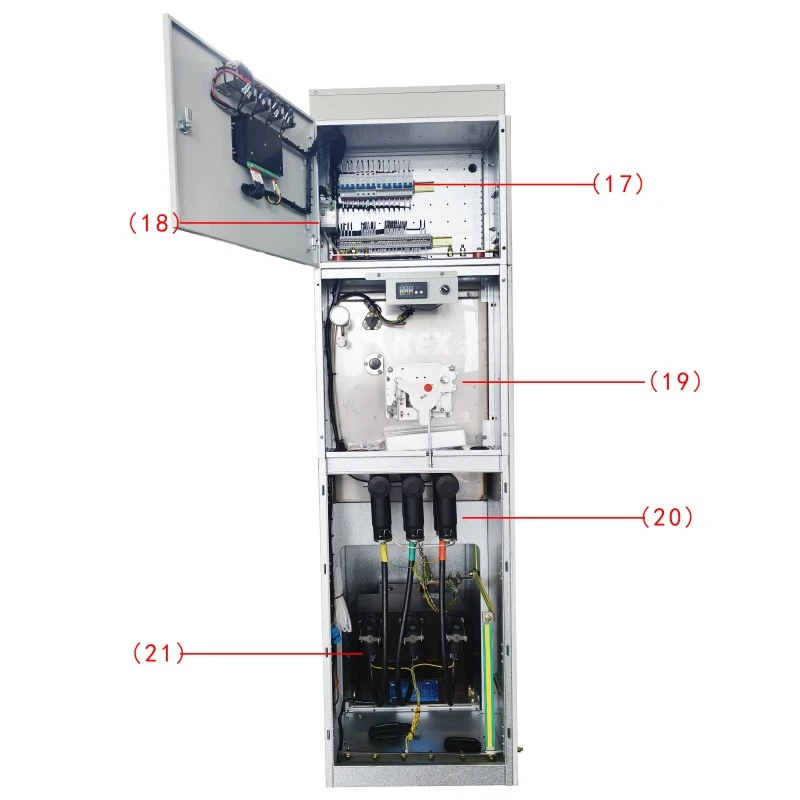

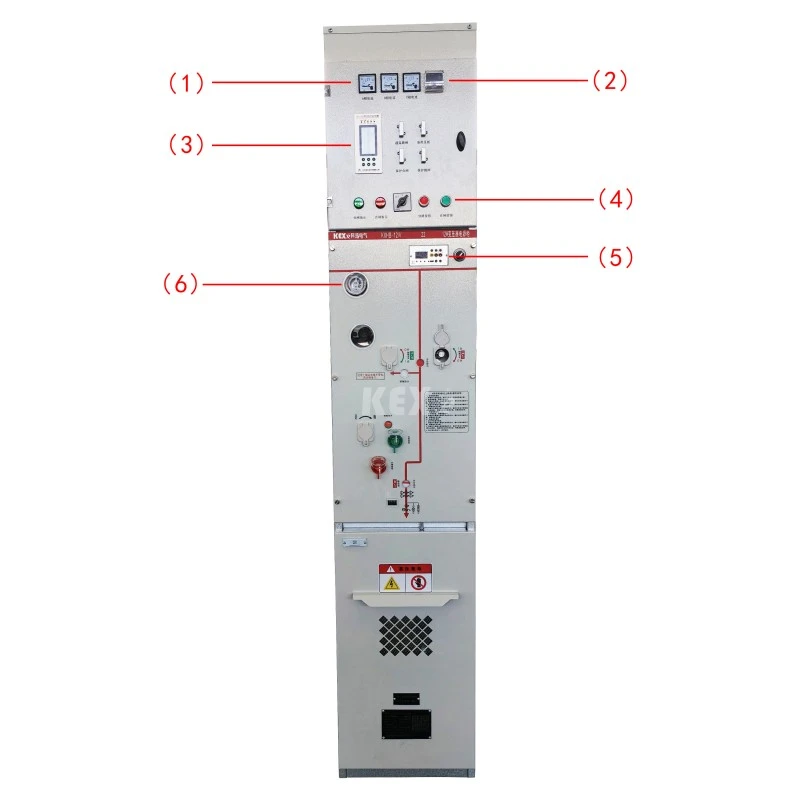

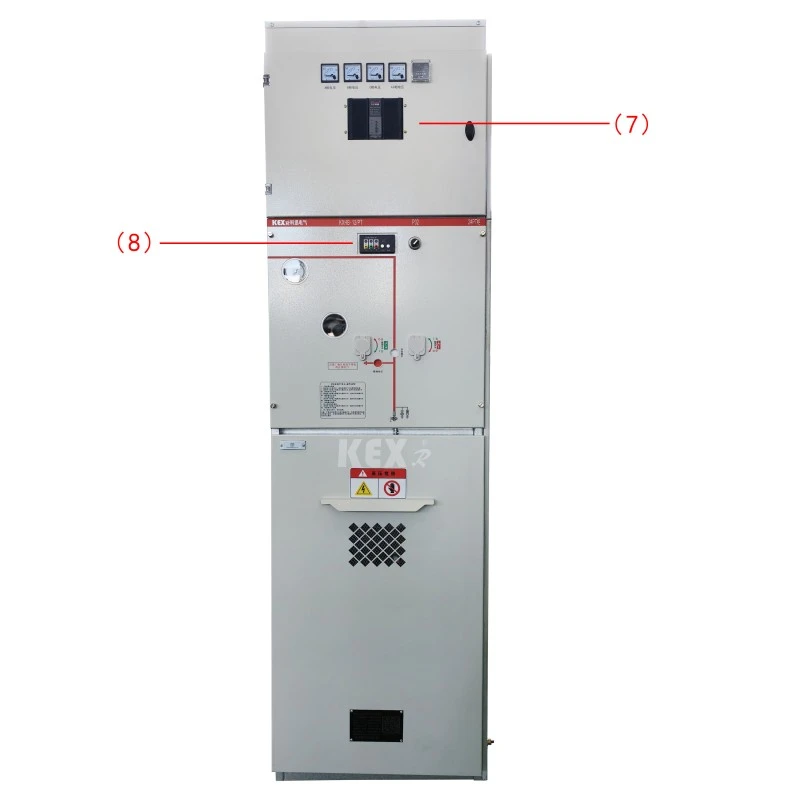

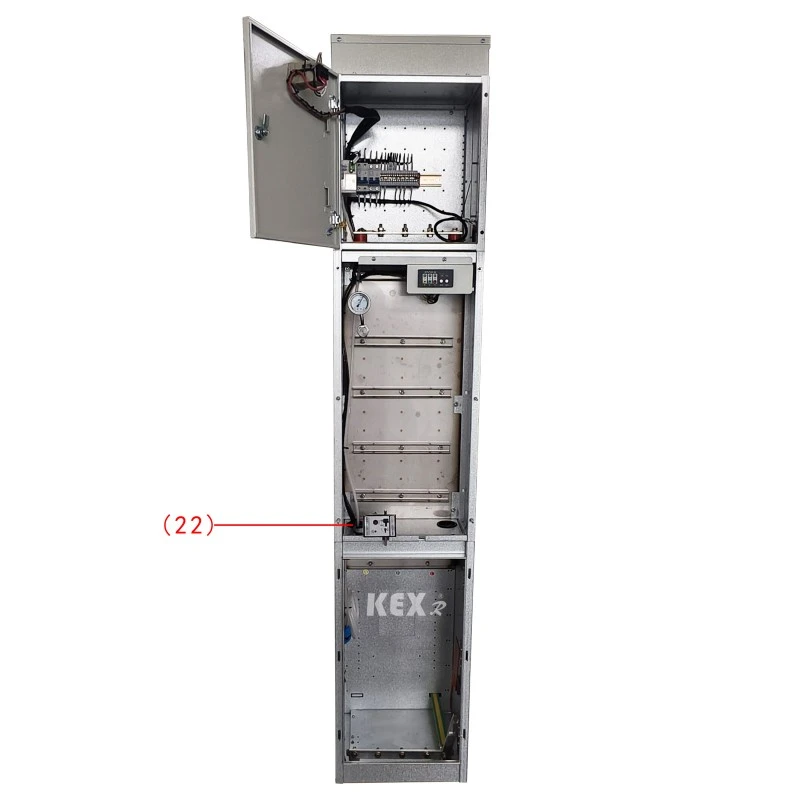

●구성품

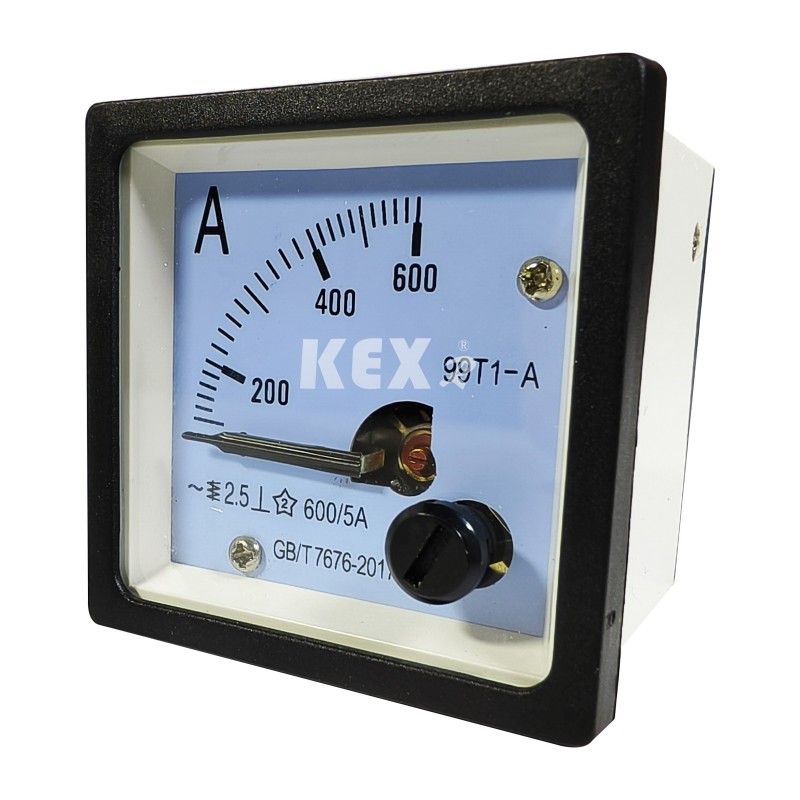

1. 전류계

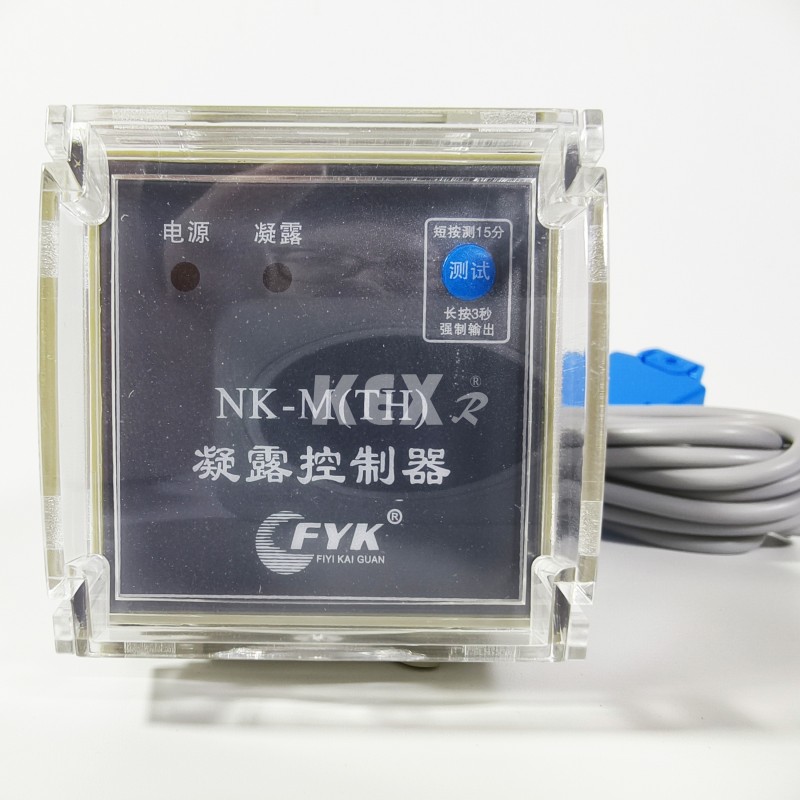

2. 응축 컨트롤러

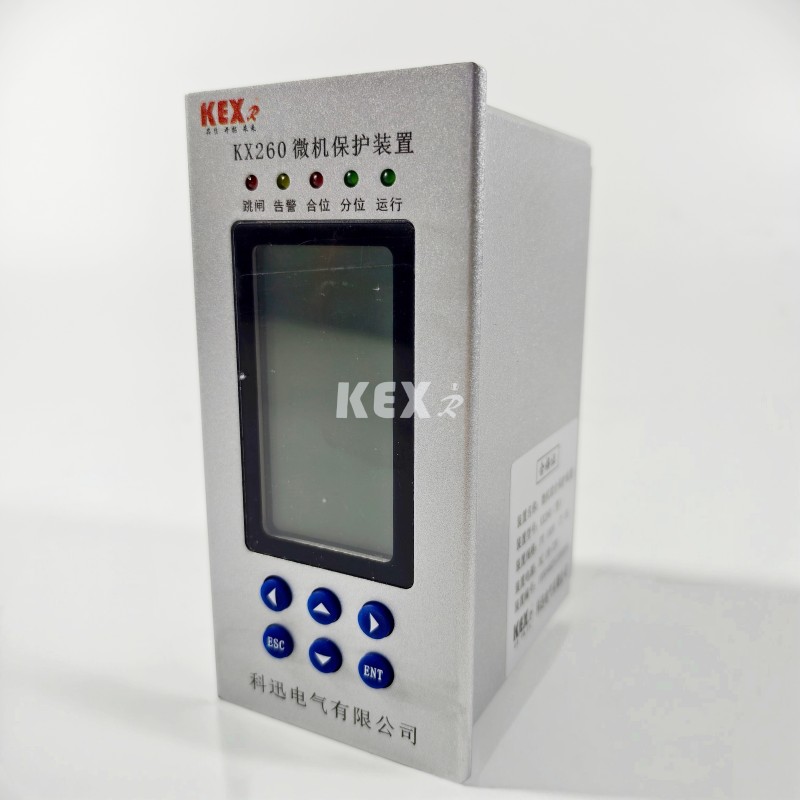

3.마이크로컴퓨터 보호 장치

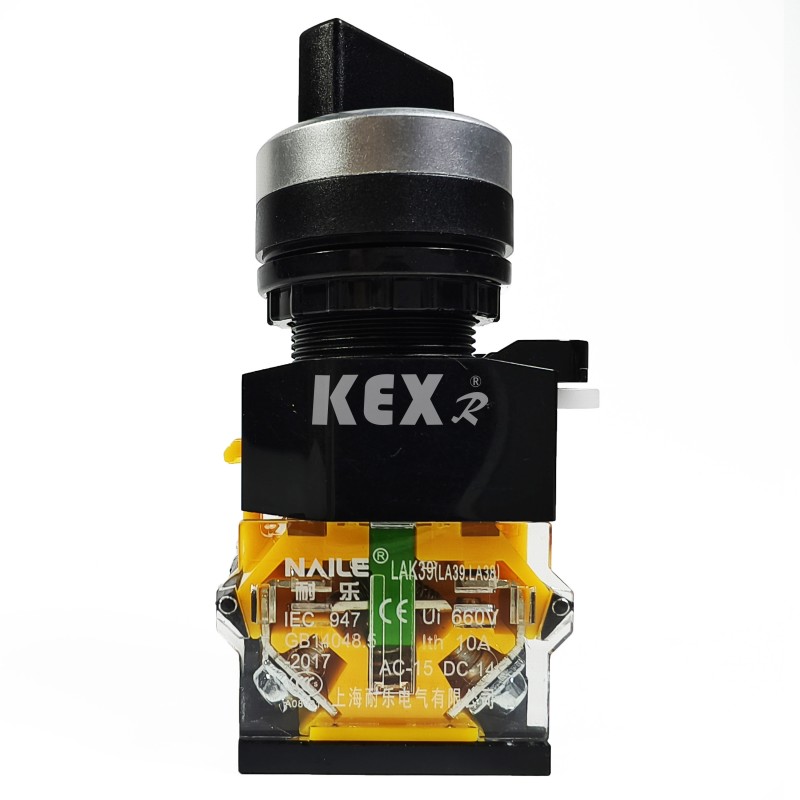

4. 버튼

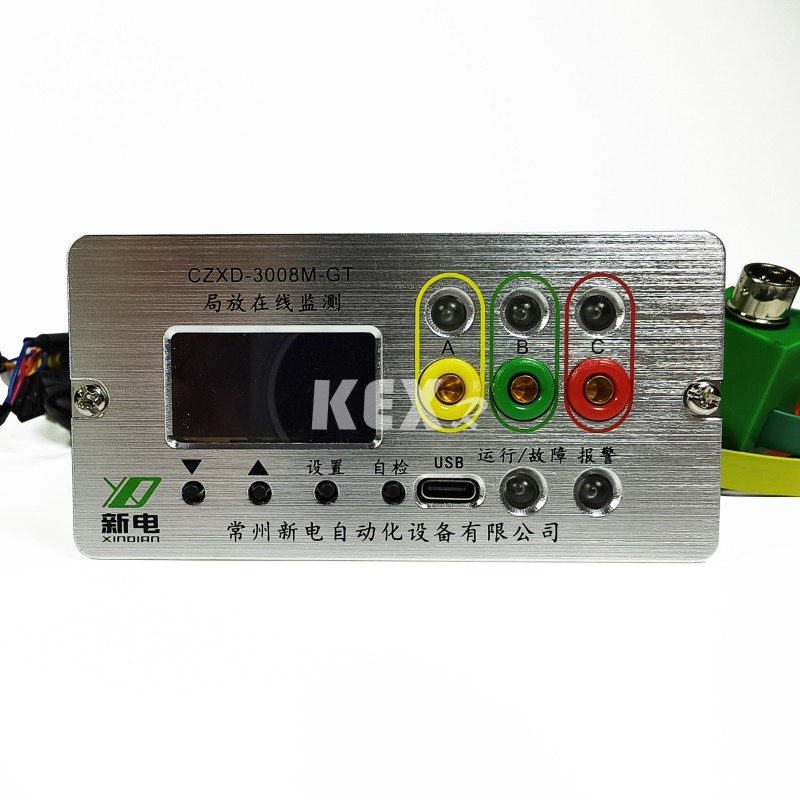

5.부분 방전 검출기

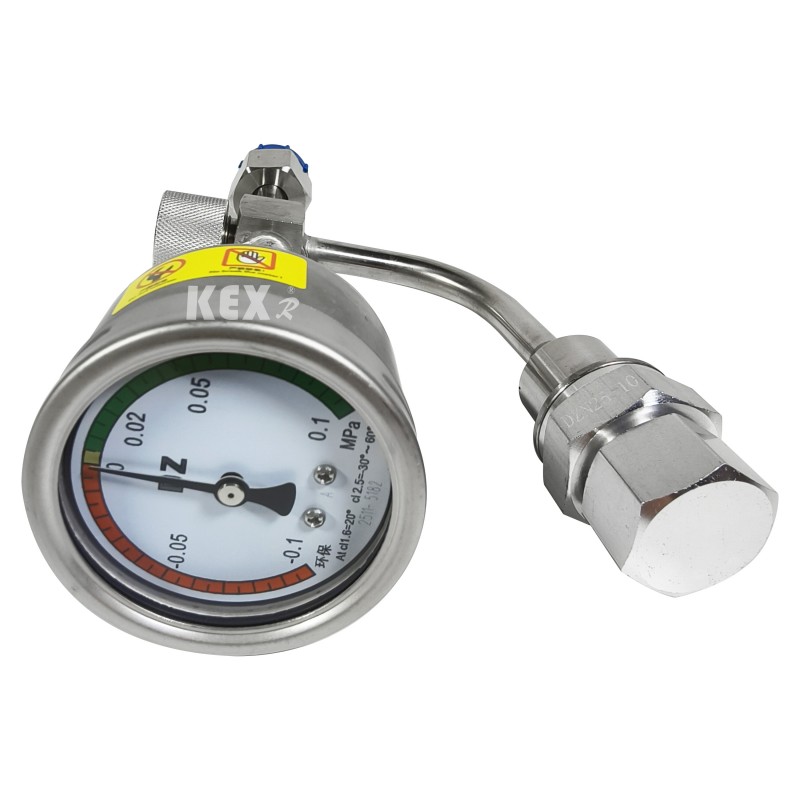

6.기압계

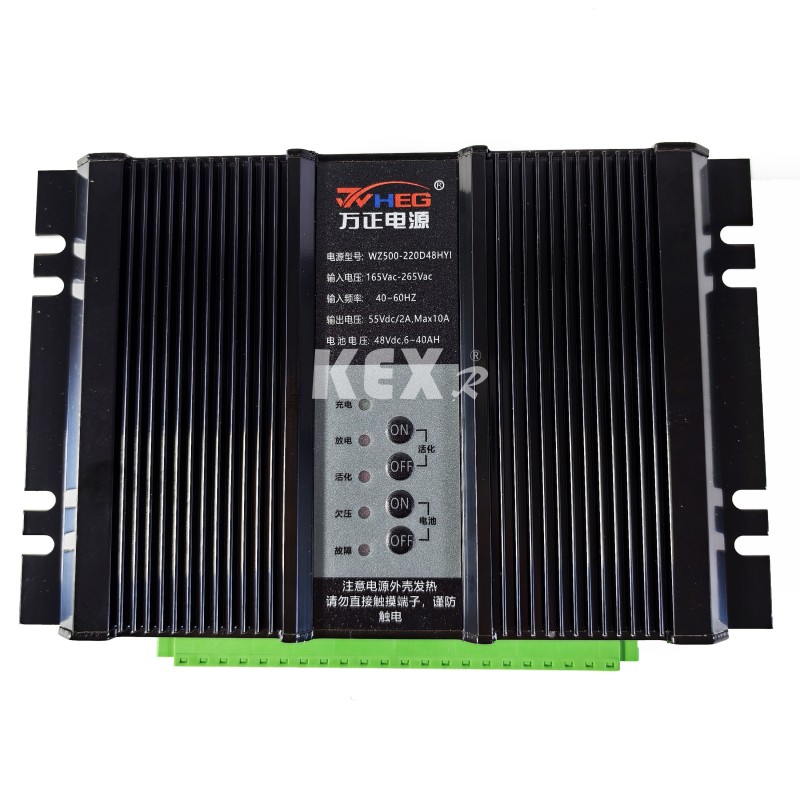

7. 전원 공급 장치

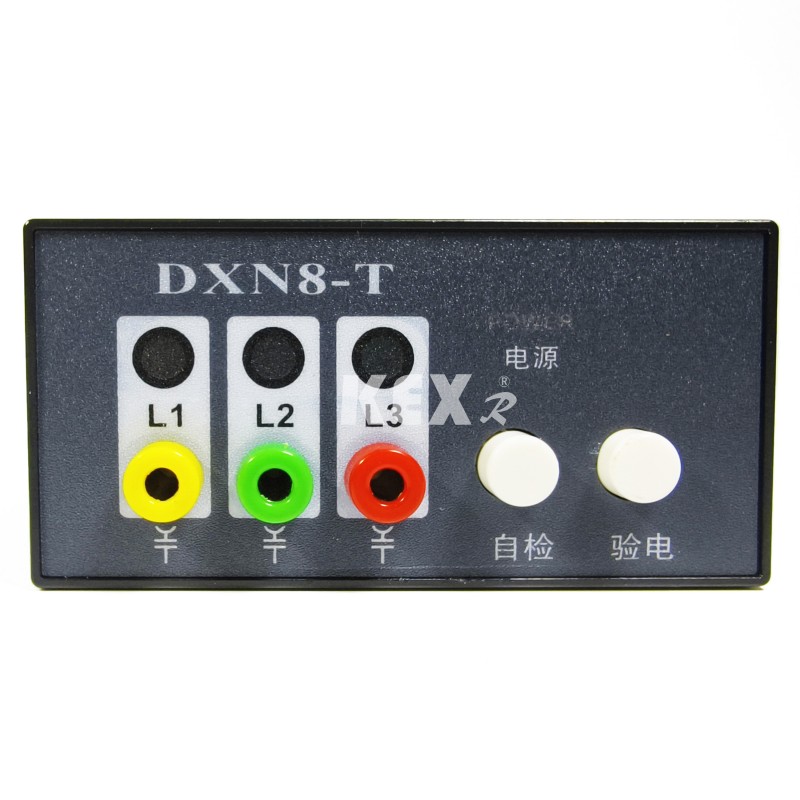

8. 충전된 디스플레이

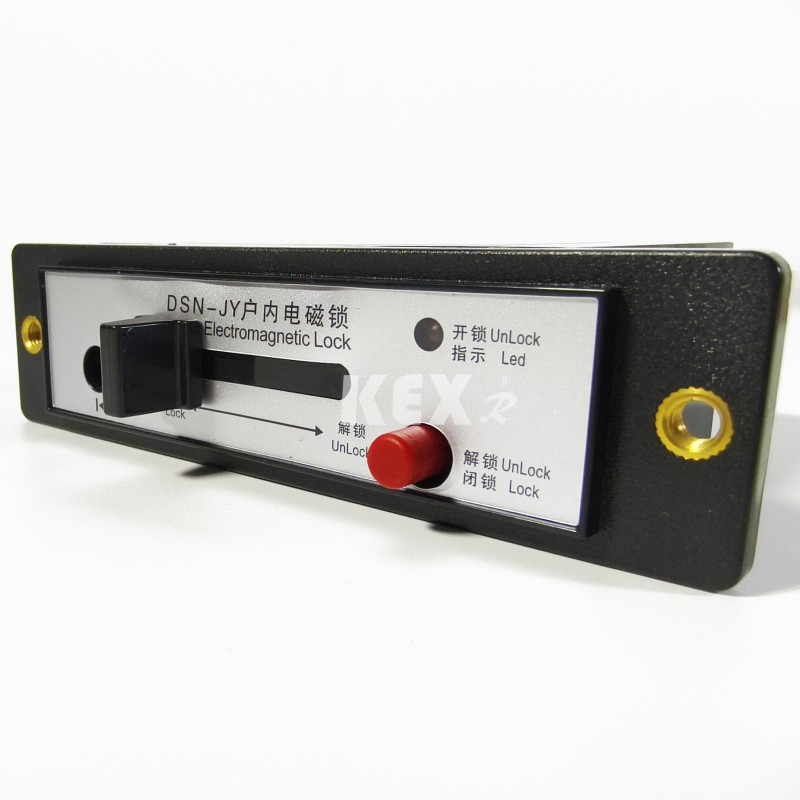

10.전자기 잠금 장치

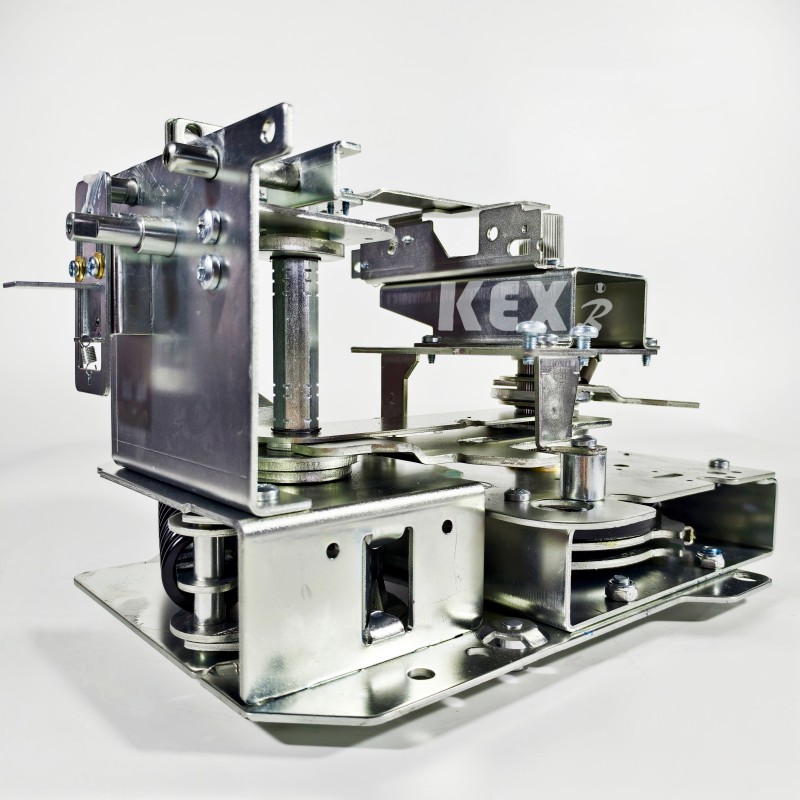

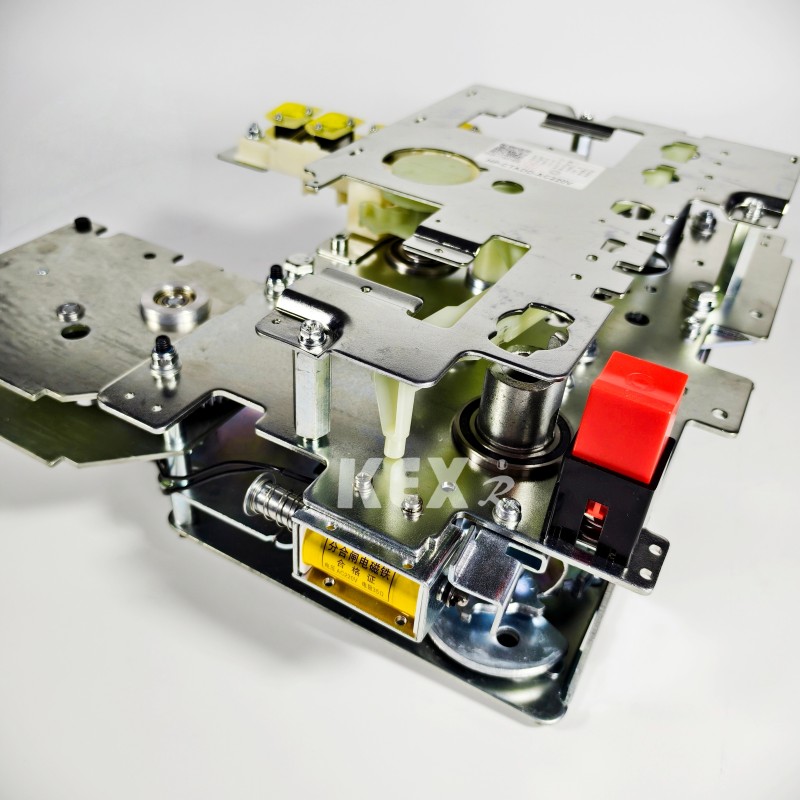

11. 수동 조작 메커니즘

12. 전기 작동 메커니즘

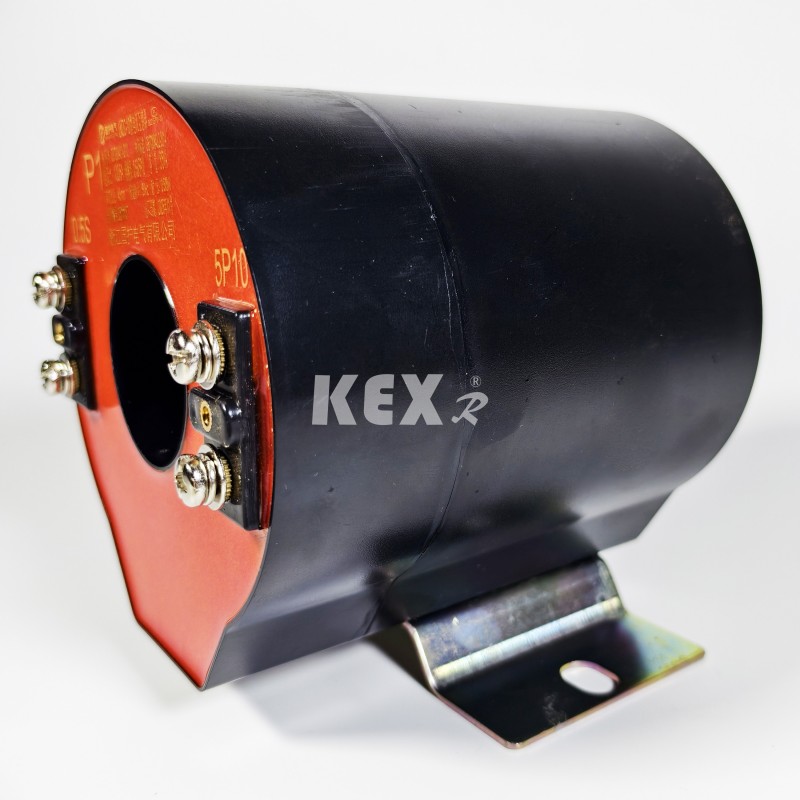

16. CT

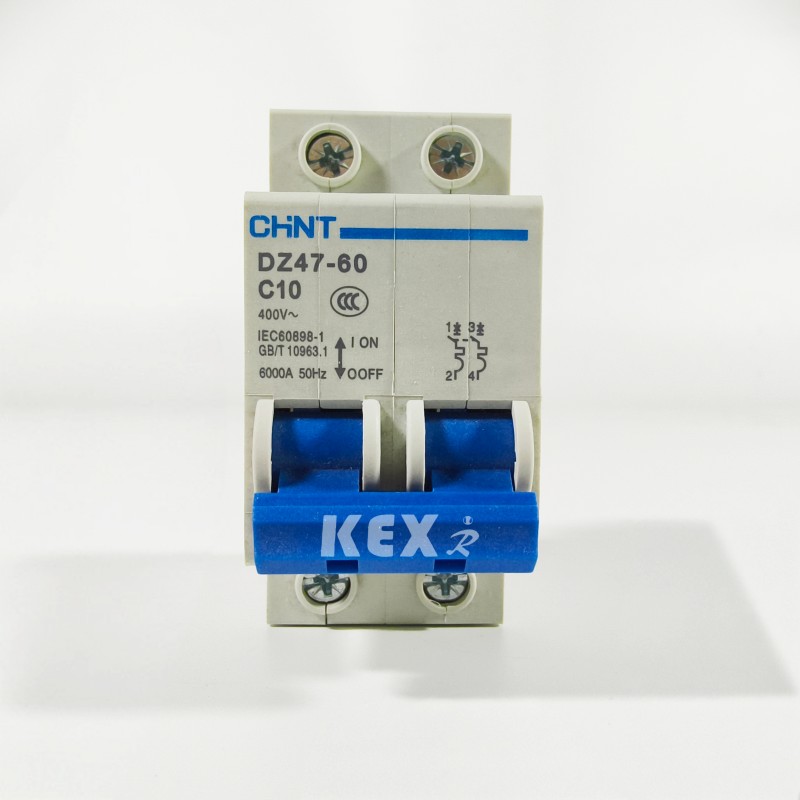

17.MCB

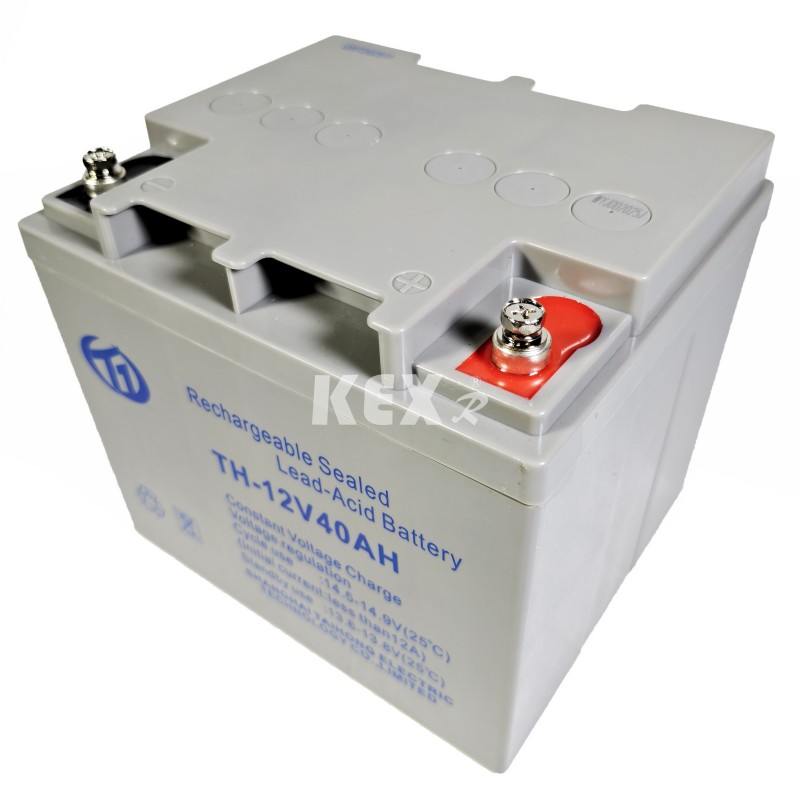

18.축전지

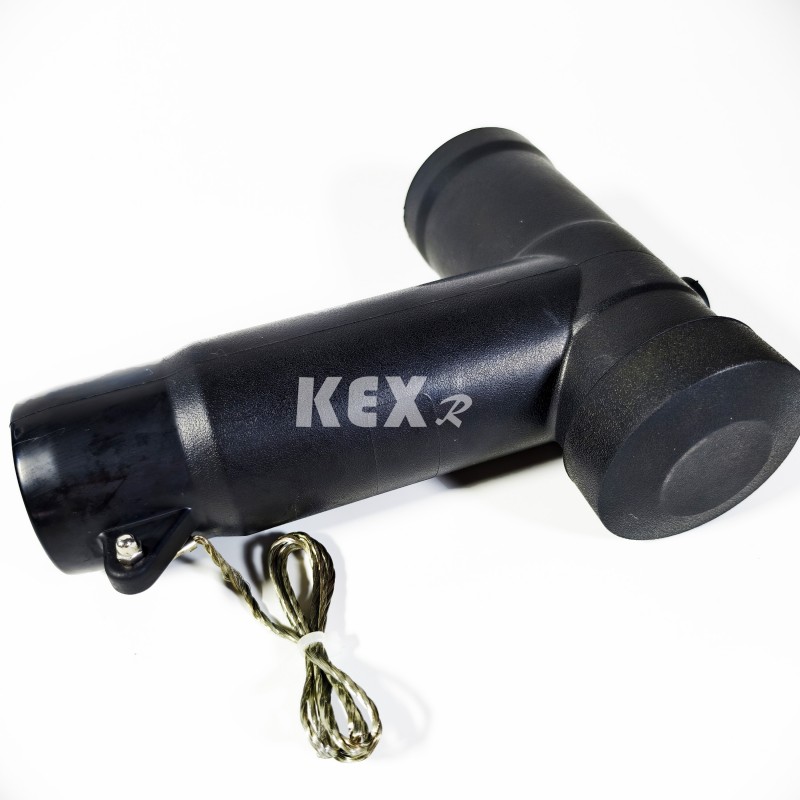

20. 케이블 플러그

● 이용조건

◆ 온도 : -25~45℃

◆ 일일 최고 기온 : 35℃

◆ IP 등급: 충전 본체 씰 IP67, 스위치 캐비닛 쉘 IP4x

◆친환경 가스절연 개폐장치 캐비닛의 주변 공기는 부식성 가연성 가스 및 수증기에 의해 명백히 오염되어서는 안 됩니다.

◆격렬한 진동이 빈번하게 발생하는 곳이 없으며, 가혹한 부품 아래의 가혹한 설계로 다양한 요구 사항을 충족합니다.

● 기준

KXHB-12형 친환경 가스절연 배전반은 아래 기준을 만족합니다.

◆고전압 개폐 장치 및 제어 장치에 대한 GB/T 1022 표준의 공통 기술 요구 사항. ◆ GB/T39063640.5kV AC 금속 폐쇄 개폐 장치 및 제어 장비.

◆ GB/T1985 고전압 AC 절연 스위치 및 접지 스위치

◆ GB/T38043.6-40.5kV AC 고전압 부하 스위치

◆ GB/T1984 고전압 AC 회로 차단기

◆ 쉘 보호 수준의 GB/T4208 IP 코드

◆ GB/T7354 부분방전 측정

◆ GB/T311.1 절연 조정 1부: 정의, 원리 및 규칙

●친환경 가스절연 배전반의 기술변수표

◆ 차단기 캐비닛

◆부하 스위치 캐비닛

● 캐비닛 구성 방식

○ 계획 1

CL650mm

◆기본 액세서리

▶로드 스위치

▶2스테이션 차단 스위치

▶라이브 디스플레이 미터

▶표준 부스바

▶조작핸들

▶콘택트 부스바

◇옵션 액세서리

▶전자식 작동 메커니즘

▶디지털 디스플레이 기기

▶DC 전원 전자 잠금 포인터 장비

▶3중 2중 기계식 연동

▶어레스터 저압챔버 온라인 모니터링

▶디지털 디스플레이 기기

▶수동적 보호

▶승강좌석

▶정류모듈

▶저압챔버

▶2 in 1 기계식 인터록 피뢰기

▶DC 전원 공급 장치(12h-24Ah) 포인터 계기 전자기 잠금 장치 승강 시트

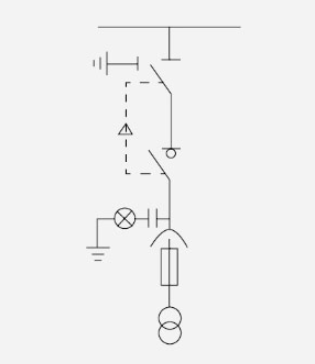

PTC500mm

◆기본 액세서리

▶로드 스위치

▶3 스테이션 단로기 실시간 표시 표준 버스 작동

▶전압 변압기 처리

▶PT 융합튜브

▶엘보우 케이블 플러그(케이블 포함)

◇옵션 액세서리

▶전자식 작동 메커니즘

▶디지털 디스플레이 기기

▶DC 전원 전자 잠금 포인터 장비

▶3/2 기계식 연동 피뢰기 온라인 모니터링

▶저압챔버

▶디지털 디스플레이 기기

▶수동적 보호

▶승강좌 정류모듈

▶저압챔버

▶투인원 기계식 인터록 기구

▶DC 전원 공급 장치(12h-24Ah) 포인터 계기 전자기 잠금 장치

▶승강좌석

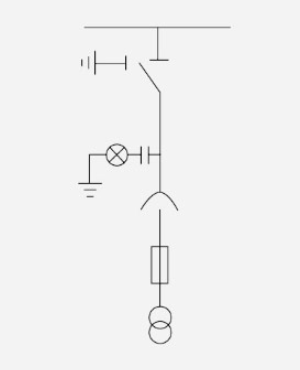

PTi500mm

◆기본 액세서리

▶3역 차단스위치

▶충전된 디스플레이

▶일반버스

▶조작손잡이

▶전압변압기

▶PT 융합튜브

▶엘보우 케이블 플러그(케이블 포함)

◇옵션 액세서리

▶전자식 작동 메커니즘

▶디지털 디스플레이 기기

▶DC 전원 전자 잠금 포인터 장비

▶3중 2중 기계식 연동

▶어레스터 온라인 모니터링

▶저압챔버

▶디지털 디스플레이 기기

▶수동적 보호

▶승강좌석

▶정류모듈

▶저압챔버

▶ 기계식 인터록 피뢰기 2개

▶DC 전원 공급 장치(12h-24Ah) 포인터 계기 전자기 잠금 장치

▶승강좌석

PT 500mm

◆기본 액세서리

▶충전된 디스플레이

▶일반버스

▶전압변압기

▶PT 융합튜브

▶엘보우 케이블 플러그(케이블 포함)

◇옵션 액세서리

▶전자식 작동 메커니즘

▶디지털 디스플레이 기기

▶DC 전원 전자 잠금 포인터 장비

▶3중 2중 기계식 연동

▶어레스터 온라인 모니터링

▶저압챔버

▶디지털 디스플레이 기기

▶수동적 보호

▶승강좌석

▶정류모듈

▶저압챔버

▶ 기계식 인터록 피뢰기 2개

▶DC 전원 공급 장치(12h-24Ah) 포인터 계기 전자기 잠금 장치

▶승강좌석

PTS500

◆기본 액세서리

▶전압변압기

▶PT 융합튜브

▶엘보우 케이블 플러그(케이블 포함)

◇옵션 액세서리

▶ 피뢰기

▶어레스터 온라인 모니터링

▶DC 전원 공급 장치(12h-24Ah)

▶저전압 챔버 포인터 장비

▶디지털 디스플레이 기기 전자기 잠금 장치

▶승강좌석

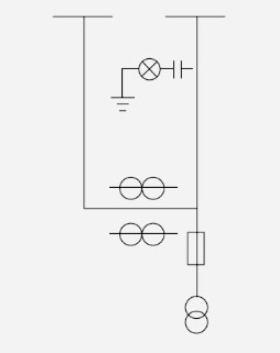

엠 650mm

◆기본 액세서리

▶충전된 디스플레이

▶장거리 및 단거리 버스

▶환승버스

▶전압변압기

▶PT 융합관 도징탱크

▶전압변압기

◇옵션 액세서리

▶저전압 챔버 포인터 장비

▶디지털 디스플레이 기기 전자기 잠금 장치

▶승강좌석

▶온도 및 습도 조절기

참고: PT 앞에 포지티브 절연 스위치를 추가하는 경우 캐비닛 너비를 1000mm로 변경해야 하며 다른 치수는 변경되지 않습니다.

○ 방안 2

C420mm

◆기본 액세서리

▶3역 차단스위치

▶충전된 디스플레이

▶일반버스

▶조작손잡이

▶로드 스위치

◇옵션 액세서리

▶전자식 조작기구 피뢰기

▶종합보험

▶디지털 디스플레이 기기

▶DC 전원 전자 잠금 장치

▶제로 시퀀스 변압기

▶오류 표시기(온도 측정 포함) 포인터 계기 ▶어레스터의 온라인 모니터링

▶수동적 보호

▶승강좌석

▶정류모듈

▶스루코어 변류기

▶고장표시기 EKL-4

▶저압챔버

▶투인원 기계식 인터록

▶인입선 접지 잠금 장치

▶3중 2중 기계식 연동

▶케이블 액세서리

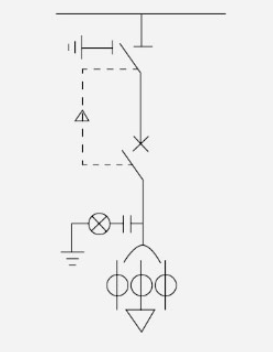

V 420mm

◆기본 액세서리

▶3단 단로기

▶충전된 디스플레이

▶표준 부스바

▶조작핸들

▶차단기

▶CT

◇옵션 액세서리

▶전자식 작동 메커니즘

▶닷지 장치

▶종합보험

▶디지털 디스플레이 기기

▶DC 전원 전자 잠금 장치

▶제로 시퀀스 변압기

▶오류 표시기(온도 측정 포함) 포인터 계측기

▶어레스터 온라인 모니터링

▶수동적 보호

▶승강좌석

▶정류모듈

▶스루코어 변류기

▶고장 표시기 EKL-4 저전압 챔버

▶투인원 기계식 인터록

▶인입선 접지 잠금 장치

▶3중 2중 기계식 연동

▶케이블 액세서리

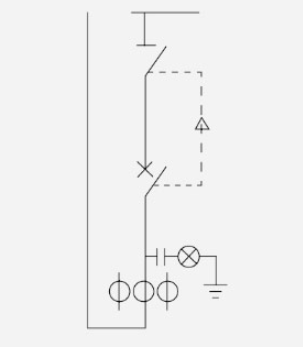

V 650mm

◆기본 액세서리

▶2스테이션 차단 스위치

▶충전된 디스플레이

▶일반버스

▶조작손잡이 차단기

▶변류기

▶연결버스

◇옵션 액세서리

▶전자식 작동 메커니즘

▶종합보험

▶저압챔버

▶투인원 기계식 인터록

▶3중 2중 기계식 연동

▶DC 전원 포인터 계측기

▶디지털 디스플레이 기기

▶승강좌석

▶수동 보호 정류기 모듈

▶전자 자물쇠

○ 방안 3

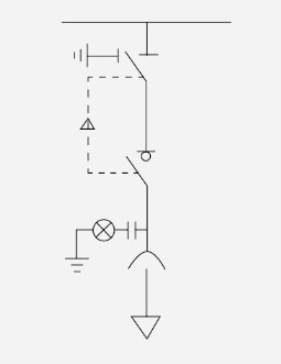

DI 420mm

◆기본 액세서리

▶충전된 디스플레이

▶표준 부스바

◇옵션 액세서리

▶케이블 액세서리 피뢰기

▶어레스터 온라인 모니터링

▶고장 표시기 EKL-4 결함 표시기(온도 측정 포함) ▶전자기 잠금 장치

▶승강좌석

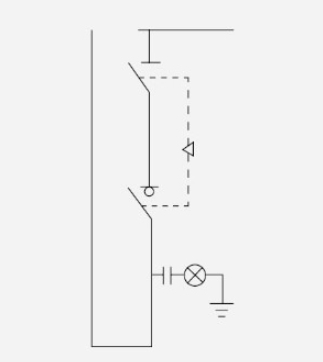

DI 420mm

◆기본 액세서리

▶충전된 디스플레이

▶표준 부스바

▶조작핸들

▶2위치 단로기

◇옵션 액세서리

▶저압챔버

▶투인원 기계식 인터록

▶3중 2중 기계식 연동

▶전자석 잠금 리프팅 시트

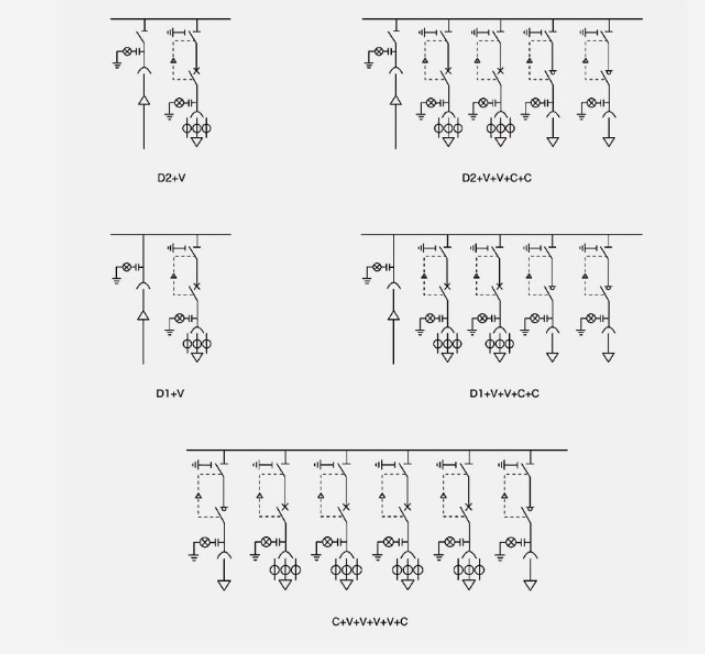

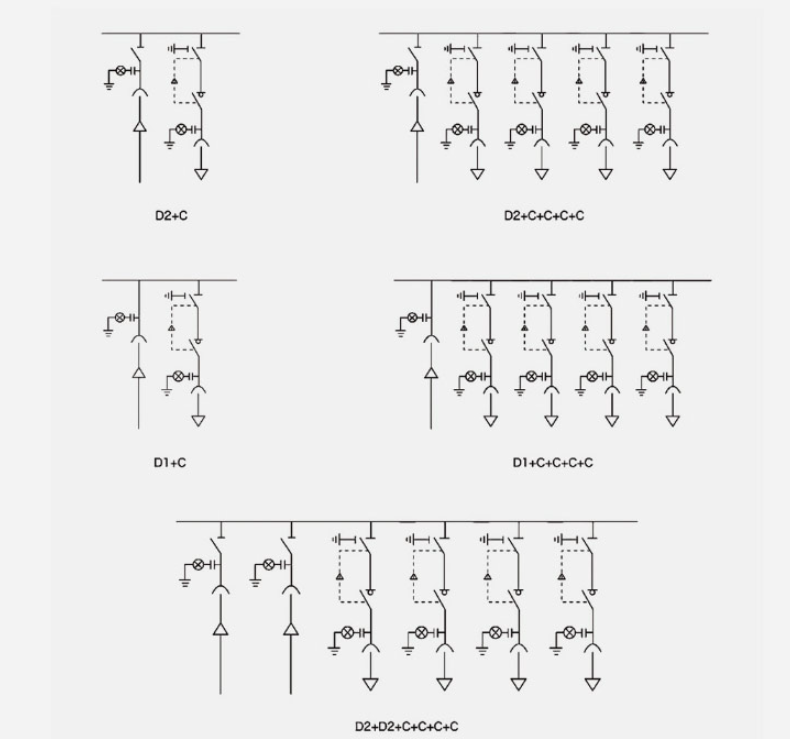

●전형적인 구성표 조합 1

참고: 위의 일반적인 조합 참조 체계는 사용자의 요구에 따라 다양한 방식으로 결합될 수 있습니다.

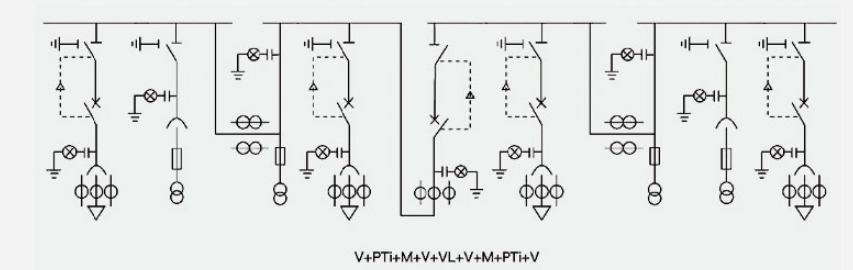

일반적인 구성표 조합 2

참고: 위의 일반적인 조합 참조 체계는 사용자의 요구에 따라 다양한 방식으로 결합될 수 있습니다.

ATS 분할 방식

● 스위치 작동 지침

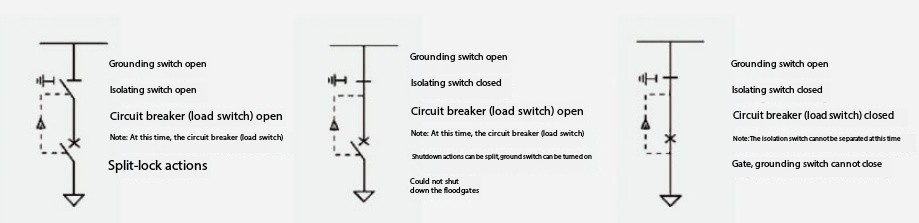

스위치 위치, 상태 및 인터록

작업 단계:

동력전달 : 차단기(부하스위치)로 상하문 걸기(닫기) → 절연스위치로 접지스위치 → 동력전달로 차단기(부하스위치) 완성

정전 : 차단기(부하스위치) → 단로기 → 접지스위치 → 차단기(부하스위치)가 무부하(열림)되고 문이 암전됩니다.

● 설치 지침

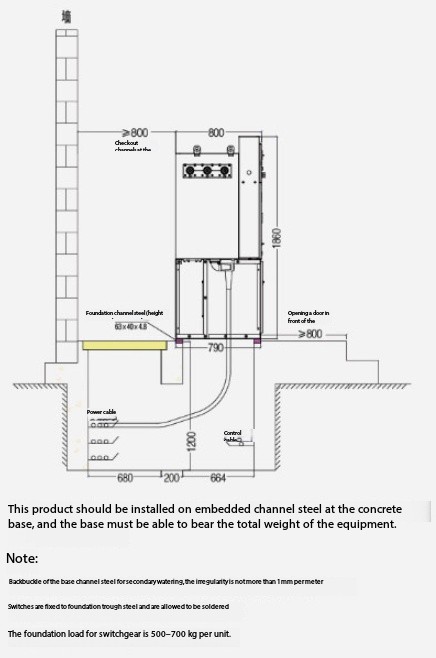

◆기초 및 전체 치수

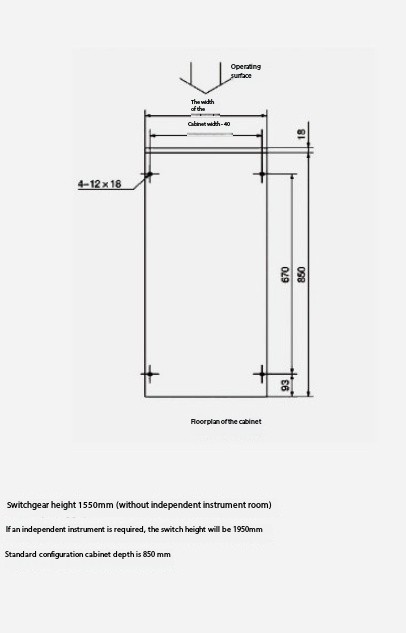

◆캐비닛 및 전체 설치 치수
