KXHXGN-12 유형 중국의 송배전 장비 공급업체인 KEXR이 생산하는 친환경 장치는 환경 보호 가스(예: 건조 공기, 질소 또는 혼합 가스)를 절연 매체로 사용하는 12kV 가스 절연 링 네트워크 캐비닛으로, 링 네트워크 전원 공급 장치, 단말 전원 공급 장치 및 배전 네트워크의 소규모 개폐 스테이션에 적합합니다.
모델: KXHXGN-12
브랜드 : KEXR

문의 보내기

제품 설명

● 친환경 유닛의 주요 특징

(1) 환경 보호 장점

◆무료 SF가스: 환경 친화적인 장치는 EU F-Gas 규정 및 중국의 "이중 탄소" 정책에 부합하는 건조 공기, 질소 또는 새로운 환경 보호 가스(예: G, AirPlus® 등)를 사용합니다.

◆저탄소 배출: SF 링 네트워크 캐비닛과 비교하여 GWP(지구 온난화 지수)가 0에 가깝습니다.

(2) 구조설계

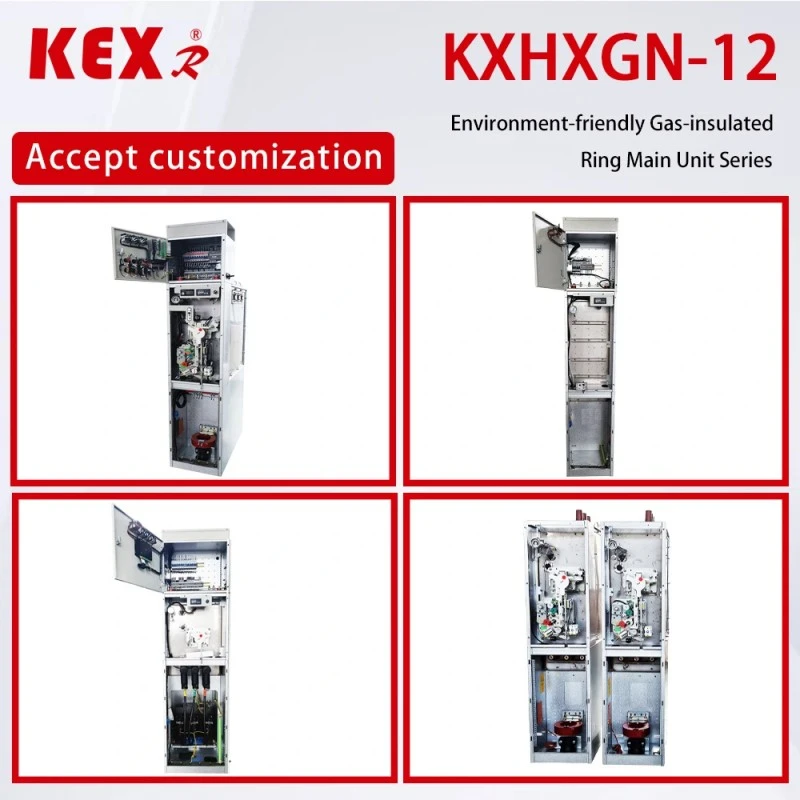

◆모듈형 설계 : 인입선, 발신선, 계량기, PT의 친환경 단위를 확장할 수 있습니다.

◆밀폐형 구조: 친환경 유닛의 보호 수준은 IP67에 도달하여 방진, 방습 및 결로 방지 기능을 갖추고 있어 열악한 환경에 적합합니다.

◆콤팩트한 크기: AIS 링 네트워크 캐비닛보다 공간을 절약하고 기존 SF₆ GIS보다 환경 친화적입니다.

(3) 지능형 옵션

사물 인터넷(IoT) 액세스를 지원하고 원격 작동 및 유지 관리를 실현하기 위해 지능형 모니터링(예: DTU, 온라인 온도 측정, 부분 방전 모니터링 등)을 선택할 수 있습니다.

● 친환경 장치의 기술적 매개변수

◆ 회로 차단기 캐비닛

목				단위	데이터
정격전압				KV	12
정격 주파수				HZ	50
정격 절연 수준	1Min 작동 주파수 내성 전압		접지하려면, 단계적으로 단계적으로	KV	42
			부서지다		48
	조명 임펄스 내전압(피크)		접지하려면, 단계적으로 단계적으로	KV	75
			부서지다		85
	보조/제어 회로의 상용주파 내전압(접지까지) 1분			KV	2
정격전류				A	630
정격단기간내전류(가상값)			주회로/접지 스위치	카	25/4초
			접지 회로	카	21.7/4초
정격 피크 내전류			주회로/접지 스위치	카	63
			접지 회로	카	54.5
정격 단락 차단 전류 및 시간				kA/시간	25/30
정격 단락 폐쇄 전류(피크)				카	63
정격 케이블 충전 차단 전류				A	25
차단기의 정격 작동 순서 O-0.3s-CO-180s-CO
기계적 수명		차단기/단로기		시간	10000/3000
IP 학위		봉인된 상자			IP67
		스위치기어 쉘			IP4X
가스 압력		정격가스 충전 수준(20℃, 게이지 압력)		Mpa	0.02
		정격가스 최소 기능 수준(20℃, 게이지 압력)		Mpa	0
밀봉 성능,		연간 누출율		%/년도	≤0.05

◆부하 스위치 캐비닛

목			단위	데이터
정격전압			KV	12
정격 주파수			HZ	50
정격 절연 수준	1Min 작동 주파수 내성 전압		KV

	조명 임펄스 내전압(피크)		KV

	보조/제어 회로의 상용주파 내전압(접지까지) 1분		KV	2
정격전류			A	630
정격단기간내전류(가상값)		주회로/접지 스위치	카	25/4초
		접지 회로	카	21.7/4초
정격 피크 내전류		주회로/접지 스위치	카	63
		접지 회로	카	54.5
정격 단락 폐쇄 전류(피크)		부하 스위치/접지 스위치	카	63
정격 유효 부하 차단 전류			A	630
정격 폐쇄 루프 차단 전류			A	630
5% 정격 활성 부하 차단 전류			A	31.5
정격 케이블 충전 차단 전류			A	10
정격 활성 부하 차단 시간			시간	100
지락전류 차단			A/시간	31.5/10
지락 상태에서는 라인 및 케이블의 충전 전류가 차단됩니다.			A/시간	17.4/10
기계적 수명	차단기/단로기		A/시간	10000/3000
IP 학위	봉인된 상자			IP67
	스위치기어 쉘			IP4X
가스 압력	정격가스 충전 수준(20℃, 게이지 압력)		Mpa	0.02
	정격가스 최소 기능 수준(20℃, 게이지 압력)		Mpa	0
밀봉 성능,	연간 누출율		%/년도	≤0.05
