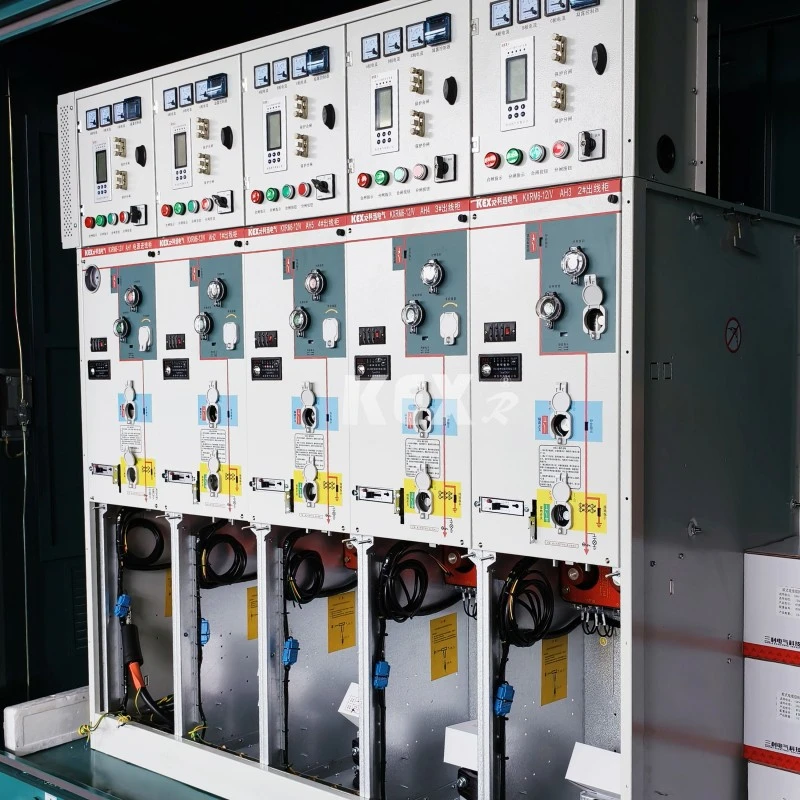

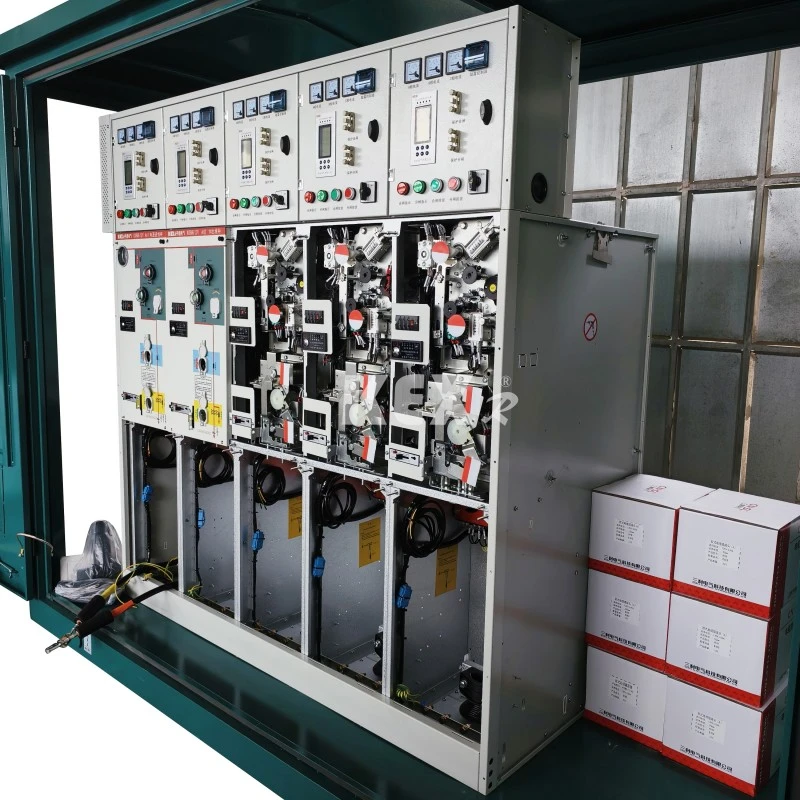

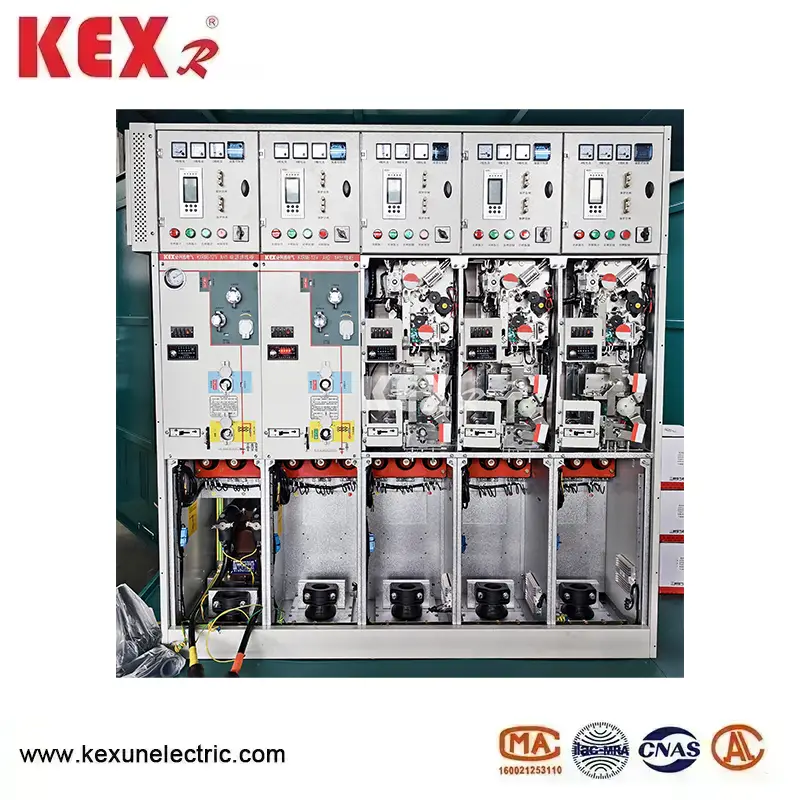

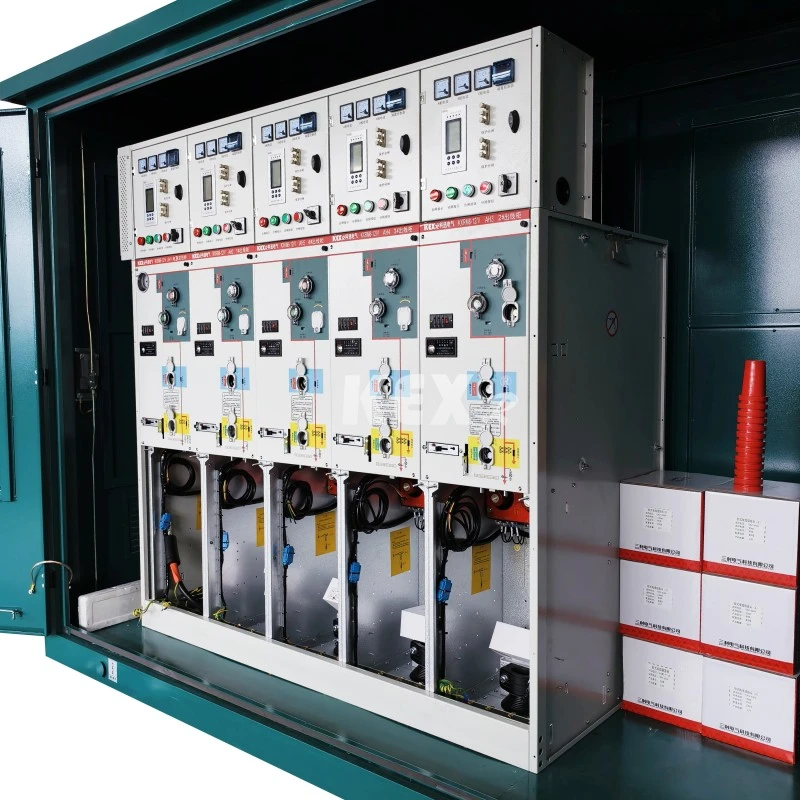

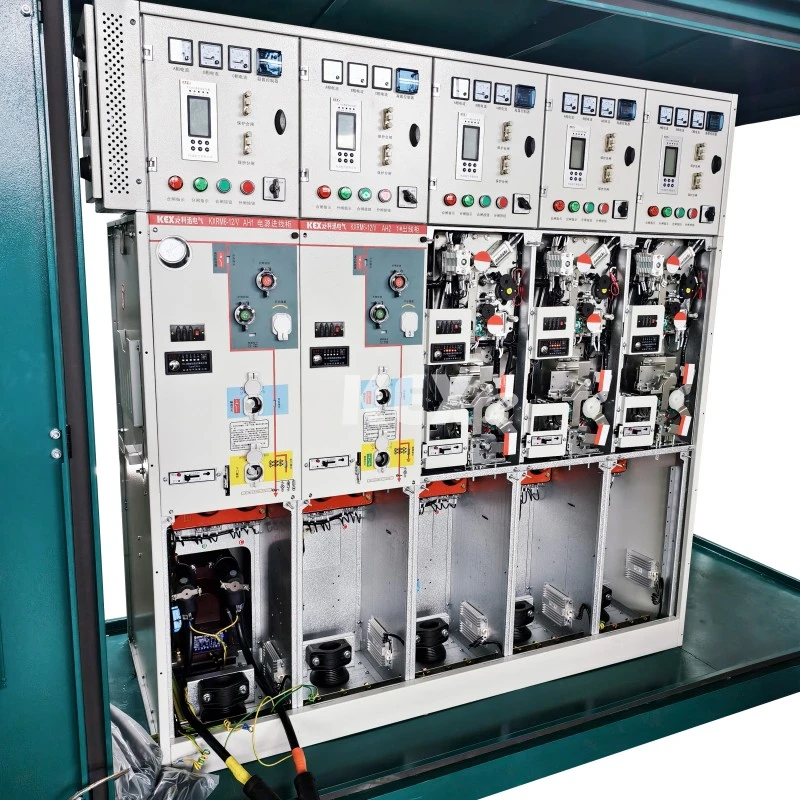

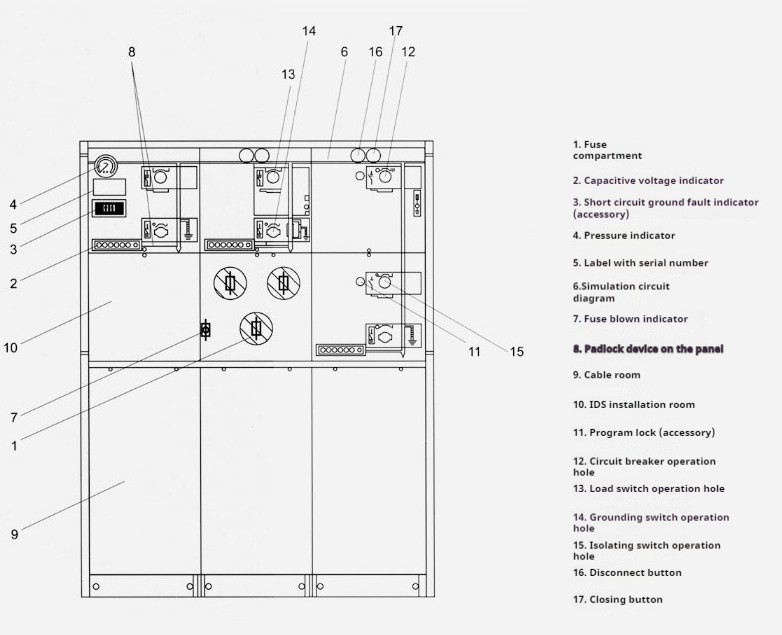

복합형 GIS 캐비닛

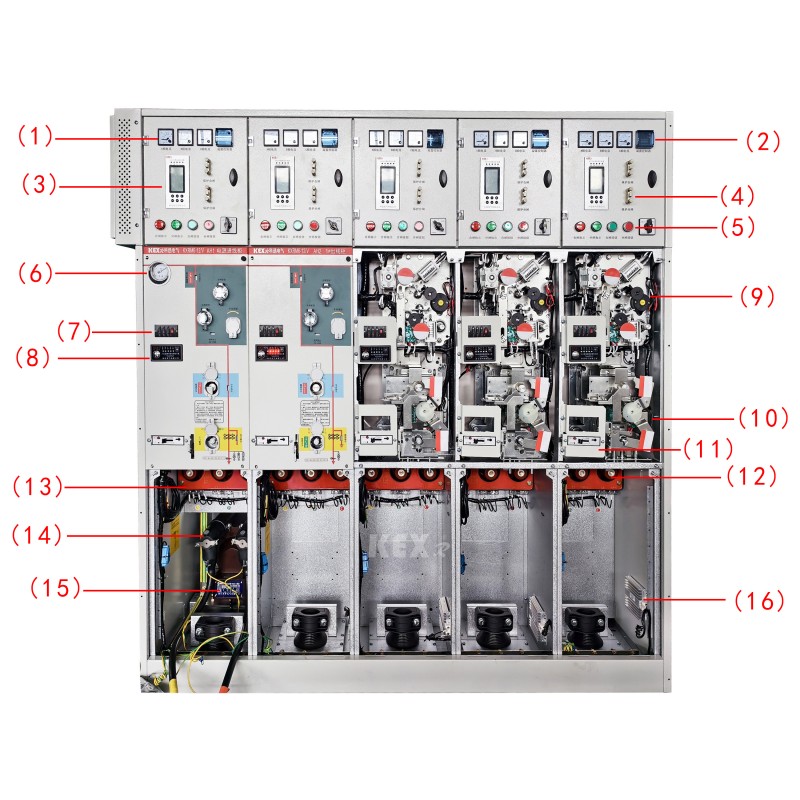

●구성품

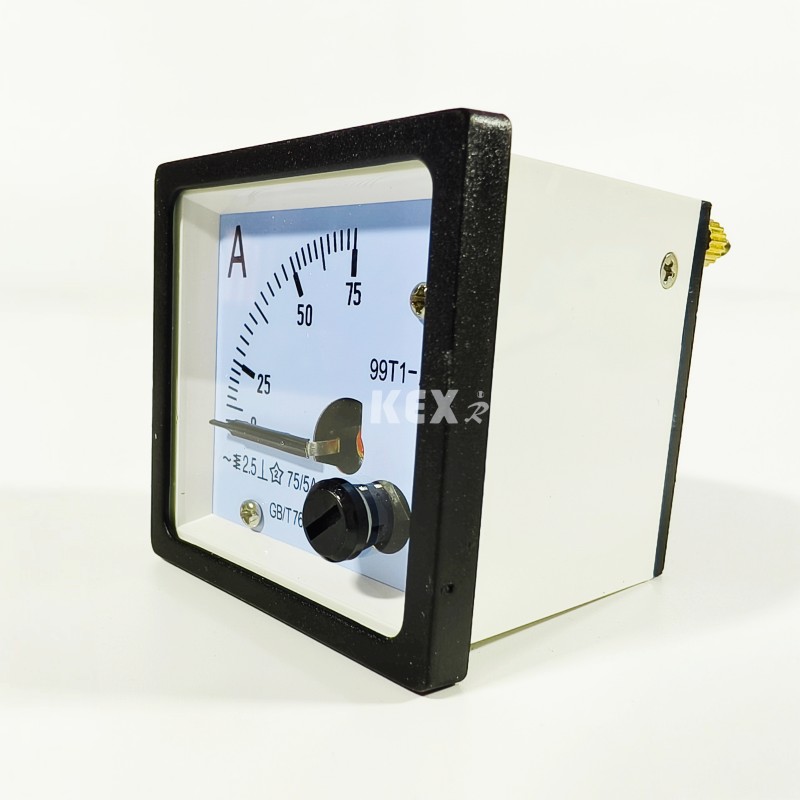

1. 전류계

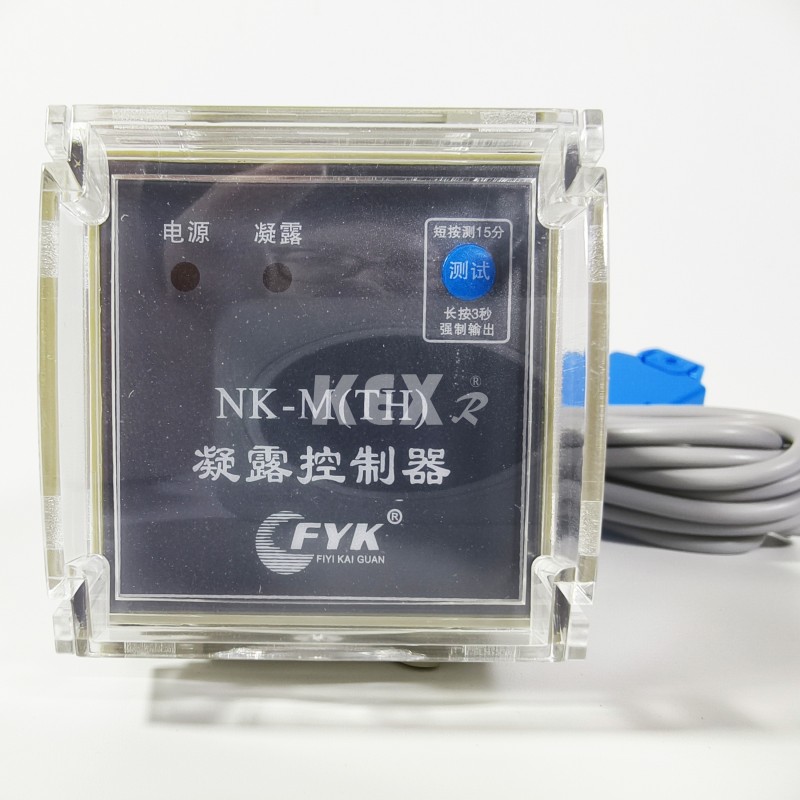

2. 응축 컨트롤러

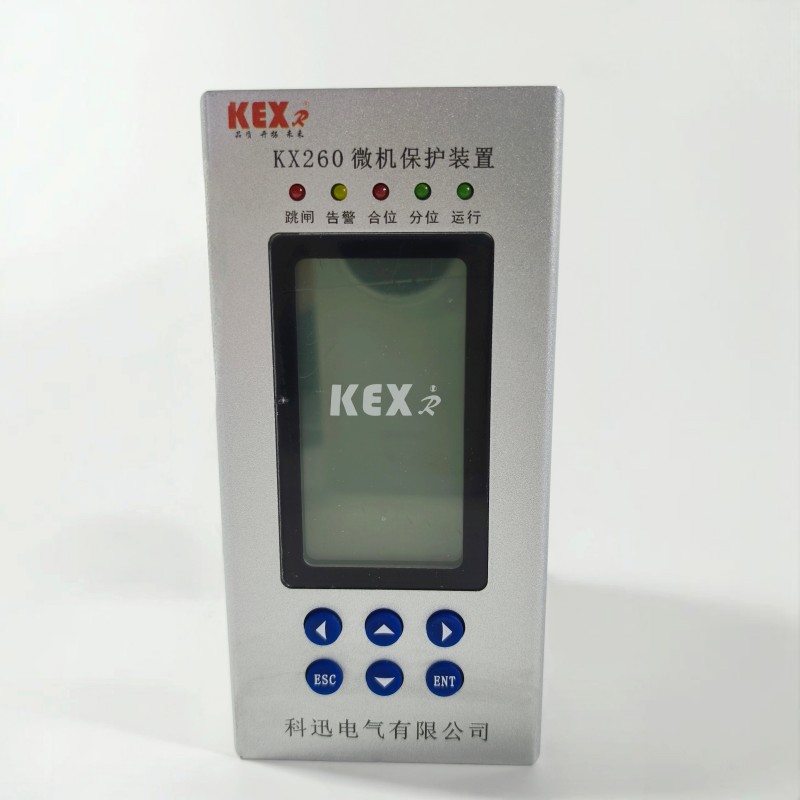

3.마이크로컴퓨터 보호 장치

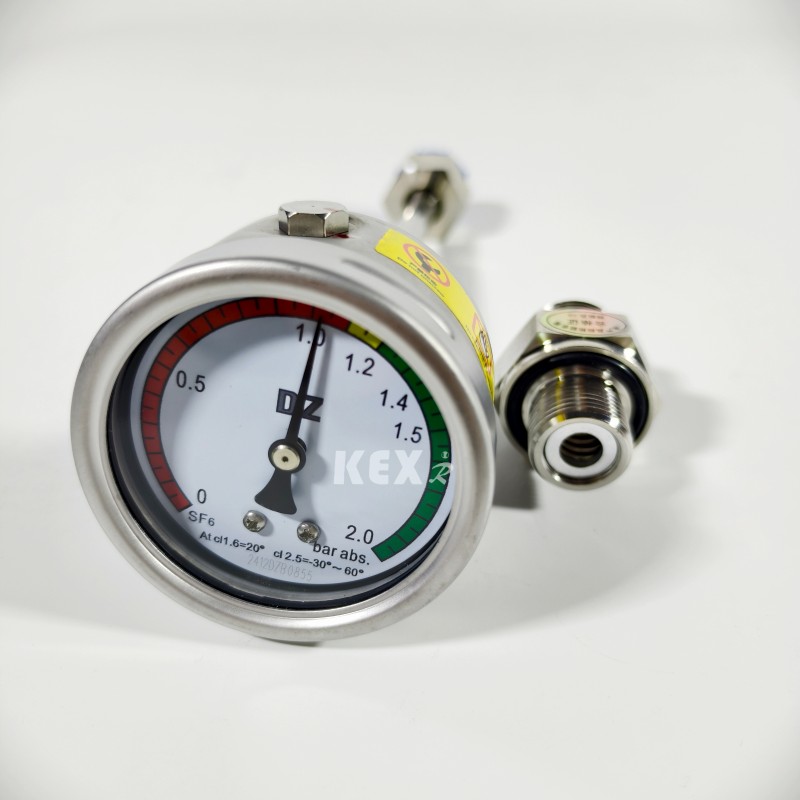

6. 기압계

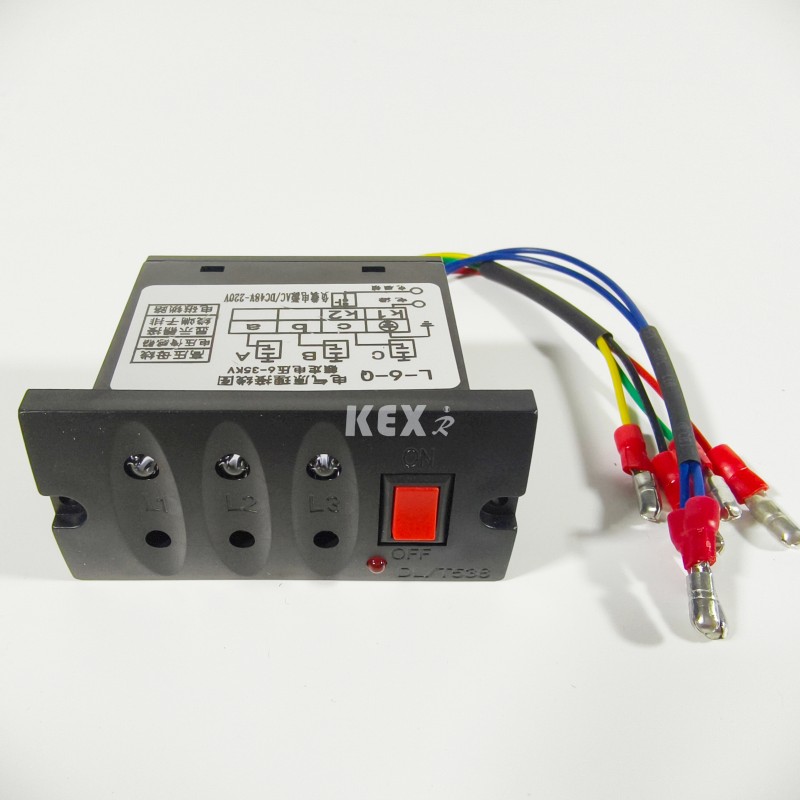

7.충전된 디스플레이

 8.. 오류 표시기

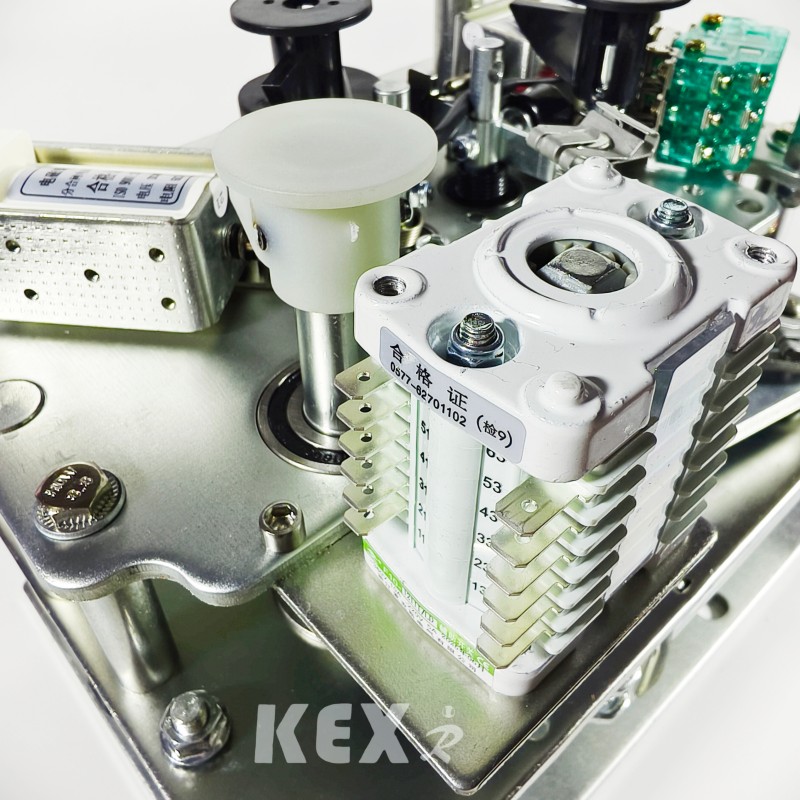

9. 전기 작동 메커니즘

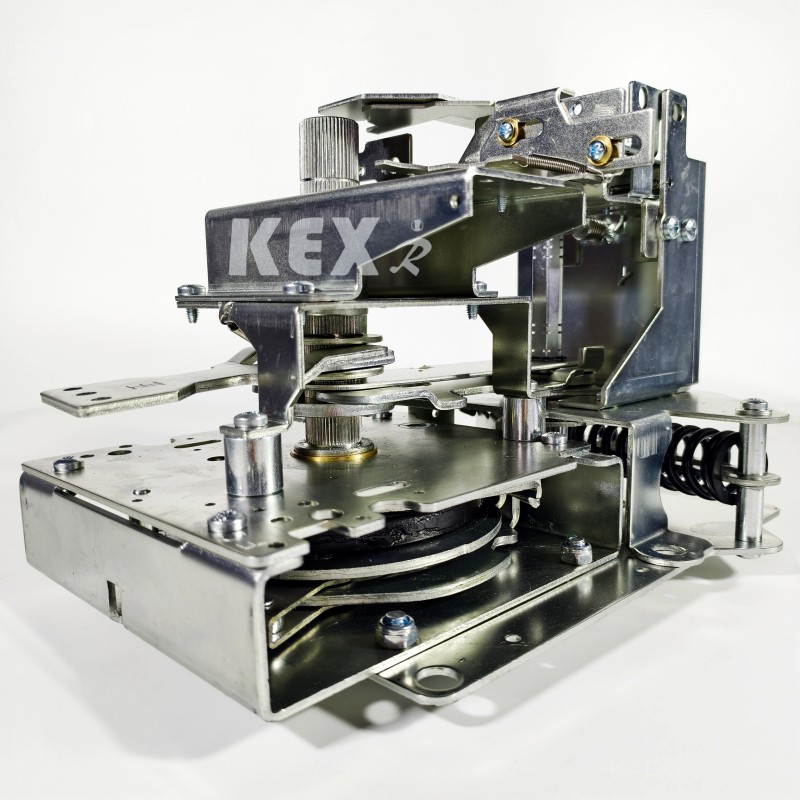

10. 수동 조작 메커니즘

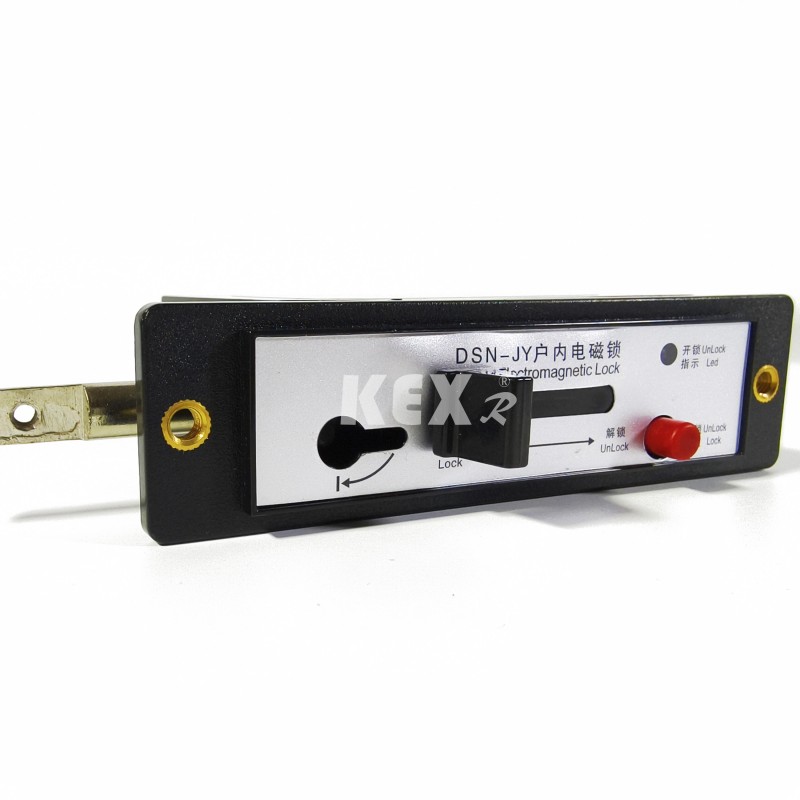

11. 전자기 잠금 장치

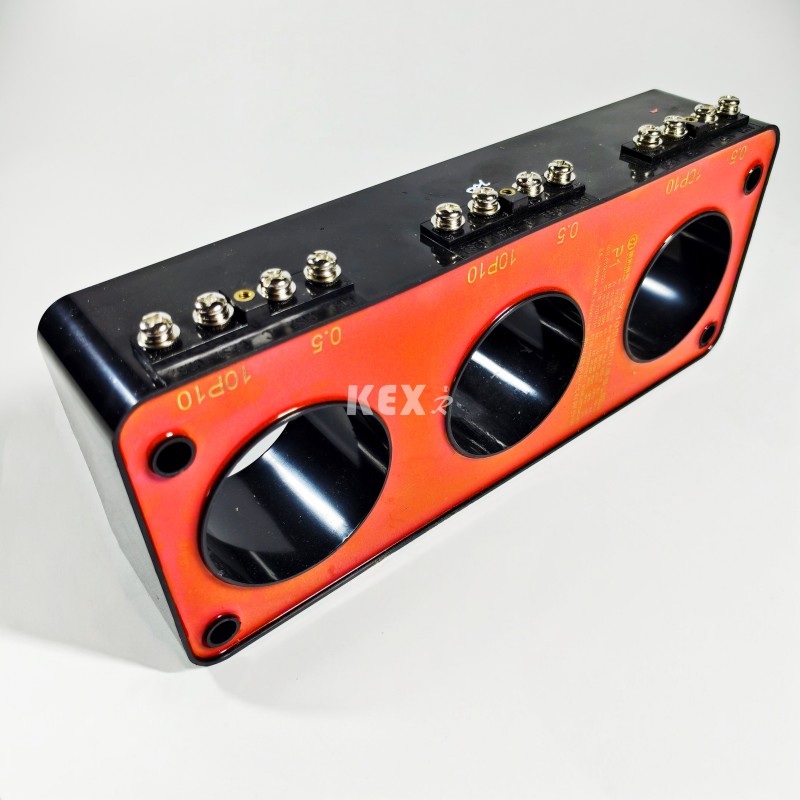

12~13 . 변류기

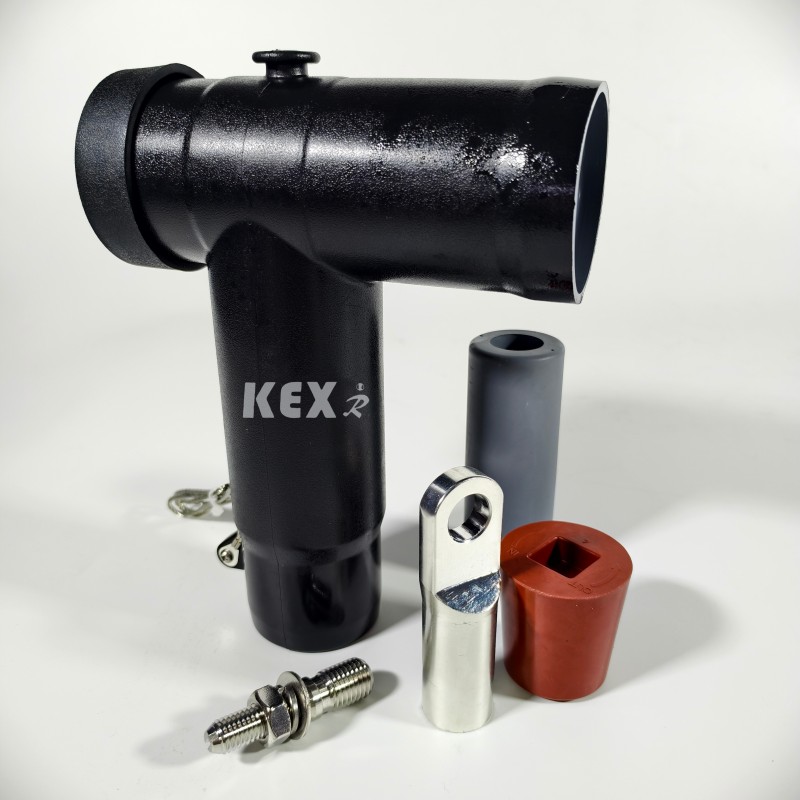

14.케이블 플러그

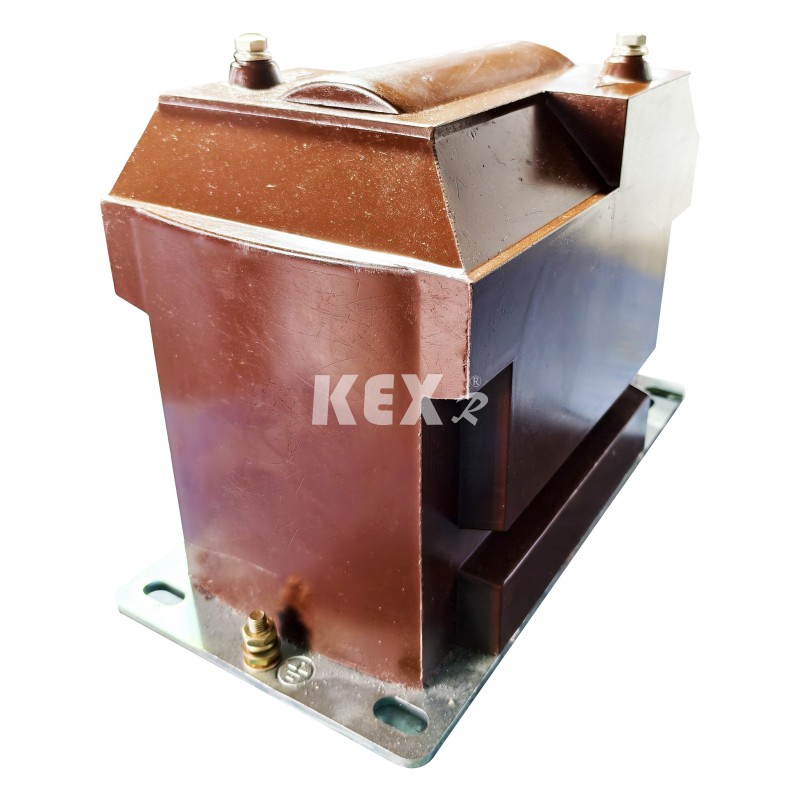

15.전압 변압기

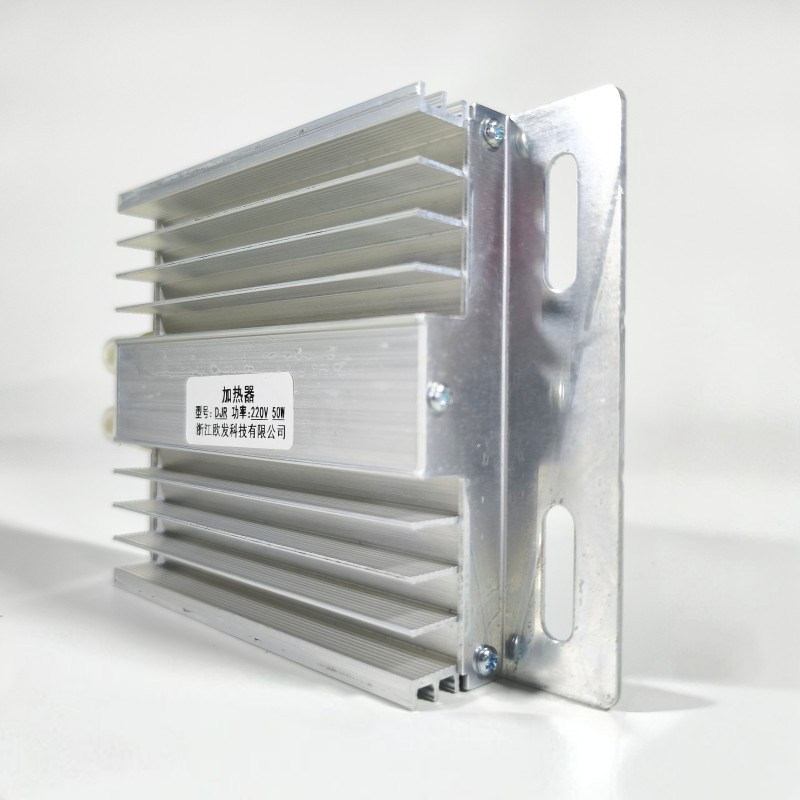

16. 알루미늄 합금 가열판

● 사용 조건

KXRM6-12 복합형 GIS 캐비닛은 고온 및 저온(+40℃~-40℃), 습도, 먼지, 염분 오염, 광산, 고지대(1000m) 및 기타 환경에 적합합니다. 24시간 이내에 단기간 물에 담가도 사용에는 영향을 미치지 않습니다. 참고: 고도가 더 높은 경우 구체적인 고도를 표시해 주세요.

● 표준

KXRM6-12 결합형 GIS 캐비닛은 아래 표준을 충족합니다.

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 등...

GB3804, GB3906, GB11022 등...

● 주요 장점

◆ KXRM 6-12 복합형 GIS 캐비닛의 SF6 가스는 아크 소화 및 절연 매체로 사용됩니다.

◆ 스위치 캐비닛은 완전히 밀봉되고 절연되어 있습니다. 부스바, 스위치 및 충전 부품은 스테인리스 스틸 쉘로 완전히 둘러싸여 있습니다.

◆ 캐비티는 1.4bar SF6 가스로 채워져 있으며 보호 수준은 IP67에 도달합니다. 전체 스위치 장치는 외부 환경 조건의 영향을 전혀 받지 않으므로 단기적인 침수와 같은 극단적인 경우에도 스위치의 정상적인 작동을 보장할 수 있으며 제품은 유지 관리가 필요하지 않습니다.

◆ 스위치 캐비닛에는 완벽한 "5 예방" 연동 장치가 있어 사람의 잘못된 조작으로 인해 발생할 수 있는 인력 및 장비의 작동 오류를 완전히 제거합니다.

 ◆ 모든 스위치 캐비닛에는 신뢰할 수 있는 안전 압력 방출 채널이 있어 극단적인 경우에도 작업자의 개인 안전을 보장할 수 있습니다.

 ◆ 캐비닛은 고정형 유닛 조합과 확장형 유닛 조합으로 구분됩니다.

◆ 캐비닛은 일반적으로 전면에서 출입하며, 다양한 설치 위치에 따라 측면에서 확장하거나 확장할 수도 있습니다.

◆ 캐비닛의 크기는 설치가 편리하며 공간이 좁고 환경조건이 열악한 장소에 적합합니다.

◆ 캐비닛에는 사용자의 다양한 요구에 따라 전기, 원격 제어 및 모니터링 장치를 장착할 수 있습니다.

● 주로 기술 매개변수 표

메모¹:퓨즈 정격전류에 따라 다름

메모²:고전압 퓨즈에 따라 다름

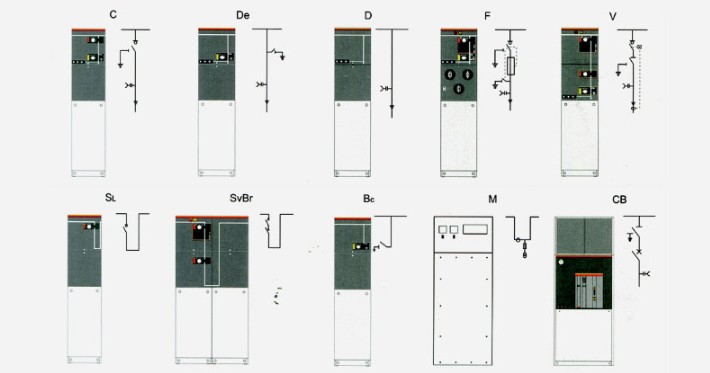

● 결합형 GIS 캐비닛의 각 모듈은 다음과 같은 구성을 갖습니다.

▶D 캐비닛 구성 표준 구성 및 특성은 "접지 칼이 없는 케이블 연결 모듈"을 참조하십시오.

▶C 캐비닛 구성 표준 구성 및 특성은 "로드 스위치 모듈"을 참조하십시오.

▶F 캐비닛 구성 표준 구성 및 특성은 "진공 스위치 모듈"을 참조하십시오.

 KX-RM6 결합형 GIS 캐비닛 표준 조합은 다음 구성도 제공할 수 있습니다.

▶인입 부싱의 용량 전압 표시기

▶각 공기실에는 SF6 밀도를 모니터링하기 위한 압력 게이지가 장착되어 있습니다.

▶리프팅 러그

▶조작손잡이

예:

□ 부하 스위치 모듈 C

○ 표준 구성 및 기능

▶630a 버스바

▶3국 부하/접지 스위치

▶2개의 독립된 부하 스위치와 접지 스위치 작동축을 갖춘 3스테이션 단일 스프링 작동 메커니즘.

▶부하스위치 및 접지스위치 위치표시

▶전면 수평 인출 부싱, 630A 400 시리즈 볼트 부싱.

▶부싱 대전을 표시하는 용량성 전압 표시기

▶스위치의 모든 기능은 패널에 자물쇠 장치를 설치하는 것이 편리합니다.

▶SF6 가스 압력 게이지(SF6 가스 박스당 1개만)

▶접지 부스바

▶접지스위치와 케이블룸 전면판 연동

○ 선택적 구성 및 기능

▶예약버스 ​​연장

▶외부버스

▶부하 스위치 전기 작동 메커니즘 DC24V/48V/110V/220V; AC 110V/220V;

▶단락 및 지락 표시기 측정 링 변류기 및 전류계

▶측정링 변류기 및 전력량계

▶케이블 인렛 슬리브에 피뢰기 또는 이중 케이블 헤드를 설치할 수 있습니다.

▶키 인터록 인입선 활선 접지 잠금 (부싱 활선시 접지 스위치 잠금) AC/DC 110 V/220 V. 보조접점

▶부하 스위치 위치 2NO+2NC, 접지 스위치 위치 2NO+2NC, 신호 접점이 있는 압력계 1NO, 신호 접점이 있는 아크 소화기 1NO.

▶보조 장치는 다음 위치에 설치할 수 있습니다.

▶배전반 상부에 2차 라인챔버, 배전함 상부에 저전압박스.

□ 부하 스위치와 퓨즈가 결합된 모듈 F

○ 표준 구성 및 기능

▶630a 버스바

▶3스테이션 부하스위치, 퓨즈의 첫 번째 끝은 퓨즈 끝의 접지 스위치와 기계적으로 연결됩니다.

▶2개의 독립된 부하 스위치와 접지 스위치 작동축을 갖춘 3스테이션 스프링 작동 메커니즘.

▶부하스위치 및 접지스위치 위치표시

▶퓨즈배럴

▶퓨즈는 수평으로 배치되어 있습니다.

▶퓨즈 트립 표시 전면 수평 인출 부싱, 200A 200 시리즈 플러그인 부싱.

▶부싱 대전을 표시하는 용량성 전압 표시기

▶스위치의 모든 기능은 패널에 자물쇠 장치를 설치하는 것이 편리합니다.

▶SF6 가스 압력 게이지(SF6 가스 박스당 1개만)

▶접지 부스바

▶변압기 보호용 퓨즈 파라미터는 12KV, 최대 125A, 24KV, 최대 63A입니다.

▶접지스위치와 케이블룸 전면판을 연동합니다.

○ 선택적 구성 및 기능

▶예약된 버스바 확장

▶부하 스위치 작동용 외부 버스 모터 24V/48V DC 110V/220V DC/AC.

▶병렬 트립 코일 24V/48V DC 110V/220V DC/AC.

▶병렬 투입 코일 24V/48V DC 110V/220V DC/AC.

▶측정링 변류기 및 전류계 측정링 변류기 및 전력량계

▶인입선 활선 접지 잠금 (부싱 활선시 접지 스위치 잠금) AC/DC 110 V/220 V. 보조접점

▶부하 투입 위치 2NO+2NC, 접지 스위치 위치 2NO+2NC, 퓨즈 끊기 1NO, 신호가 있는 압력계 1NO, 신호 접점이 있는 아크 소화기 1NO.

▶2차 장치는 배전반 상단의 2차 라인 챔버와 배전반 상단의 저전압 박스에 설치할 수 있습니다.

□ 미터 모듈 M

○ 표준 구성 및 기능

▶12KV 계량 캐비닛

▶2개의 변류기

▶2개의 전압 변압기

▶6개 400 시리즈 부싱은 GSFR6-12의 유연한 확장 외부 버스를 상부 흡입구 및 하부 배출구와 연결하는 데 사용됩니다.

▶PT 보호용 화염차단기

▶저압 구성요소 전환 스위치가 있는 전압계 1개, 전환 스위치가 있는 전류계 1개, 너비 x 높이 x 깊이 = 696×1806×820mm.

○ 선택적 구성 및 기능

▶3개의 변류기

▶3개의 전압 변압기 피뢰기

▶배전반이 충전되었음을 나타내는 용량성 전압 표시기

▶저압 구성 요소  : 1  전력계, 1 무효 전력계.

□ VCB 모듈 CB

○표준 및 옵션 구성 및 기능

▶1250a/630a 부스바 인입케이블에는 피뢰기가 설치되어 있습니다.

▶1250a/630a 선로보호용 진공차단기

▶변류기

▶진공차단기 VD4X0 전동식 10VDC

▶전압변압기

▶진공차단기 상부 3점 절연접지 스위치인 UXO의 전기적 작동. ▶보호 및 제어 장치 REF542plus(보호용 CT 포함)

▶션트 트립 코일 110V/220V DC

▶투입코일 110V/220VDC

▶출구 부싱 1250A/630A의 400계 볼트 부싱이 전면에 수평으로 배열되어 있습니다.

▶부싱 라이브 표시를 위한 용량성 전압 표시기 1250A/630A의 예비 버스 확장

▶SF6 가스 압력 게이지(SF6 가스 박스당 1개만) 가로 x 높이 x 깊이 = 696× 1806× 781 mm. ▶온-오프 순서: O-0.3s-CO-180s-CO.

▶가스압력 센서

□ 옵션 액세서리

1. 보조 접점 모든 부하 스위치와 회로 차단기에는 스위치 위치를 나타내는 2NO+2NC가 장착될 수 있습니다. 변압기 스위치 및 차단기에는 병렬 트립 코일(AC 또는 DC)을 설치할 수 있으며 저전압 제어 구성 요소는 전면 패널 뒤에 있습니다.

2. 전압 표시 용량성 전압 표시기는 부싱의 충전 여부를 표시하며, 부싱에 있는 소켓은 핵 위상에 사용될 수 있습니다.

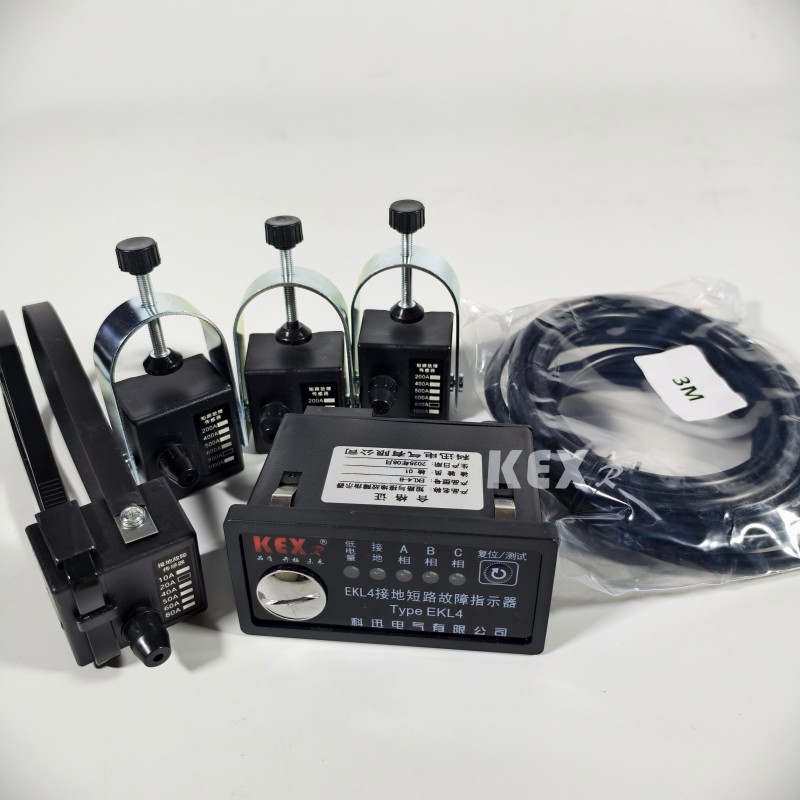

3. 단락 및 접지 오류 표시기 오류 위치를 쉽게 찾을 수 있도록 케이블 스위치 모듈에 간단한 오류 감지를 위한 단락 및 접지 오류 표시기를 장착할 수 있습니다.

4. 전기 작동 케이블 스위치 장치와 변압기 장치의 수동 작동 메커니즘에 대한 표준 방식입니다. 전기 작동 메커니즘을 설치하도록 선택할 수도 있습니다. 케이블 스위치, 진공 회로 차단기 및 접지 스위치는 모두 전면 패널 뒤에 있는 메커니즘에 의해 작동됩니다. 모든 스위치 및 회로 차단기는 조작 핸들(표준 구성)로 조작하거나 모터 조작 장치(부속품)를 장착할 수 있습니다. 그러나 접지 스위치는 수동으로만 작동할 수 있으며 사고 전류를 차단할 수 있는 메커니즘이 구성되어 있습니다. 전기적 작동 메커니즘은 단계별로 쉽게 구현될 수 있습니다.

5. 케이블 연결 DIN47636에 따른 표준 부싱이 설치됩니다. 모든 부싱은 지면과 동일한 높이를 가지며 케이블룸 커버 플레이트로 보호됩니다. 일부 커버 플레이트는 접지 스위치와 연동될 수 있으며, 이중 케이블 인입 라인에는 특수 이중 케이블 룸 커버 플레이트를 사용할 수도 있습니다.

6. 압력 표시기 일반적으로 압력 게이지로 구성된 압력 표시기가 장착되어 있습니다. 또한 압력 감소를 표시하기 위해 전기 접점이 제공될 수 있습니다.

7. 키 잠금 장치 회로 차단기, 부하 스위치 및 접지 스위치용 키 잠금 장치를 설치할 수 있습니다. 회로 차단기, 부하 스위치 및 접지 스위치에 적합한 잠금 연동 세미 쉘터를 장착할 수 있습니다.

8. 아크 차단기 모든 링 네트워크 장치에는 아크 방지기가 장착될 수 있습니다. 내부에서 아크가 발생하면 아크 방지기는 D, DE 및 V 모듈을 포함하여 들어오는 부싱에서 자동으로 닫히고 모든 케이블 모듈에는 아크 방지기가 장착될 수 있습니다. 해당 장치와 함께 주문해야 하며 변경할 수 없습니다. 이 방법으로 아크 소화기의 작용을 표시할 수 있으며 SF6 캐비닛의 전기 접점은 전면 패널 뒤의 단자에 연결됩니다.

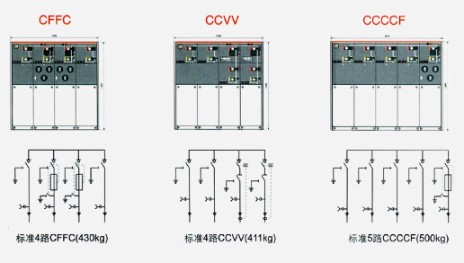

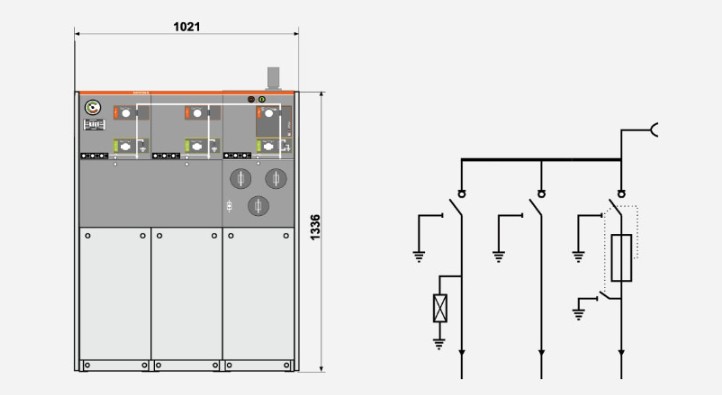

● 구성표 예

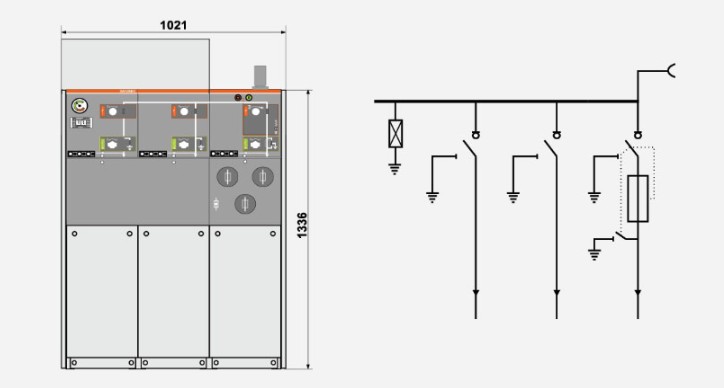

◆ 구성표 1 SA+CCF+

 버스에 피뢰기를 설치하고 확장을 위해 그대로 두십시오.

 참고: 스위치 장치의 수는 3개 이상이어야 합니다.

◆ 방안 2 CCF+

들어오는 라인에 피뢰기를 설치하고 확장을 예비하십시오.

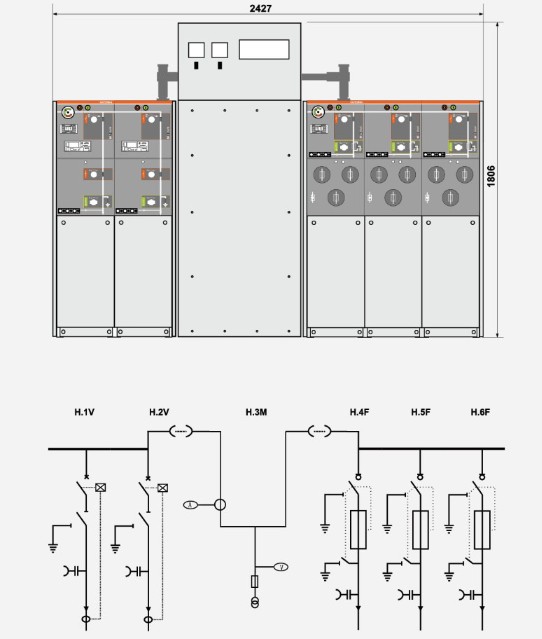

◆ 구성표 3  W+M+FFF

HV 측 계산

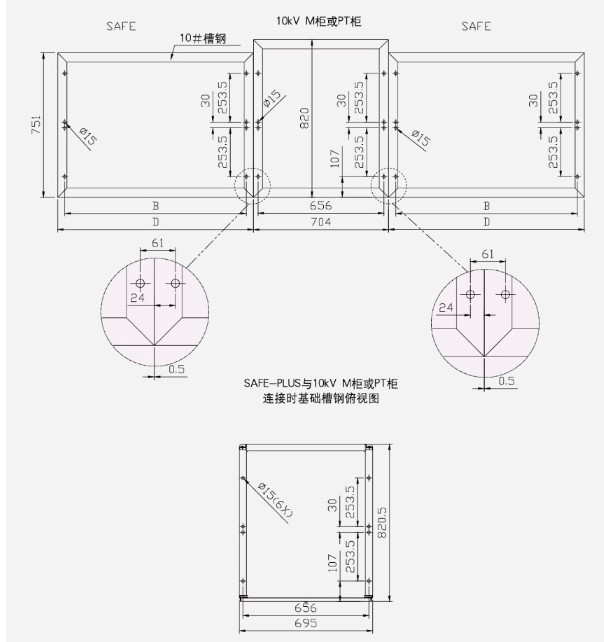

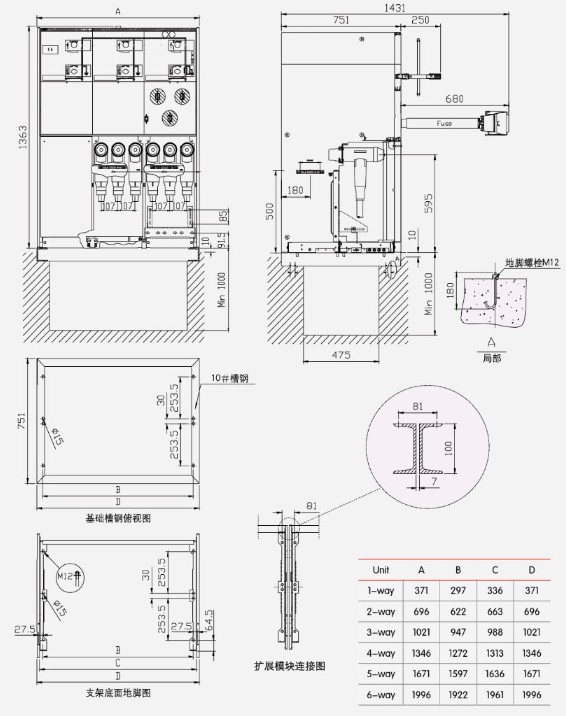

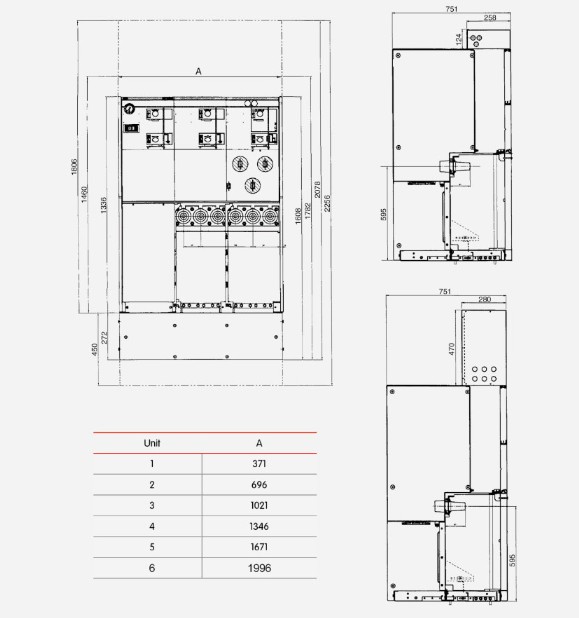

● KXRM6-12 복합형 GIS 캐비닛의 구조 및 치수표
