공기 절연 스위치 기어

● KXMR6-12의 주요 구조 및 기능 유형 공기 절연 스위치 기어

◆ 핵심 구성 요소 :

▶로드 스위치 : 정상 전류 (예 : SF6 또는 진공 부하 스위치)를 켜고 끄는 데 사용됩니다.

▶ 퓨즈 어셈블리 : 단락 보호를 제공합니다 (변압기 보호 회로 공통).

▶ 접지 스위치 : 유지 보수 중에 안전한 접지를 보장하십시오.

▶ 계기 실 : 마이크로 컴퓨터 보호 장치 또는 모니터링 모듈을 선택할 수 있습니다.

◆ 전형적인 체계 : 들어오는 라인 장치, 나가는 라인 장치, 계량 장치 및 PT 장치의 모듈 식 조합.

● 공기 절연 스위치 기어 애플리케이션 시나리오

▶ 링 네트워크 전원 공급 장치 : 이중 전원 공급 장치 또는 다중 전원 공급 링 네트워크 시스템의 노드 스위치로.

▶ 터미널 배포 : 산업 및 광업 기업, 상업용 단지 및 주거 지역의 유통 터미널.

▶ 새로운 에너지 액세스 : 태양 광 발전 및 풍력과 같은 분산 에너지의 그리드 연결 제어.

● 공기 절연 스위치 기어의 조건 사용

KXRM6 타입 공기 절연 스위치 기어는 고온 및 저온 (+40 ~ -40 ℃), 습도, 먼지, 소금 오염, 광산, 높은 고도 (L000) 및 기타 환경에 적합합니다. 24 시간 이내에 물에 단기 침수하는 것은 사용에 영향을 미치지 않습니다.

참고 : 고도가 더 높으면 특정 고도를 표시하십시오.

● Stadard

KXRM6 유형 공기 절연 스위치 기어는 아래 표준을 충족합니다

1. 국제 표준

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 등

2. 중국 표준

GB3804, GB3906, GB11022 등

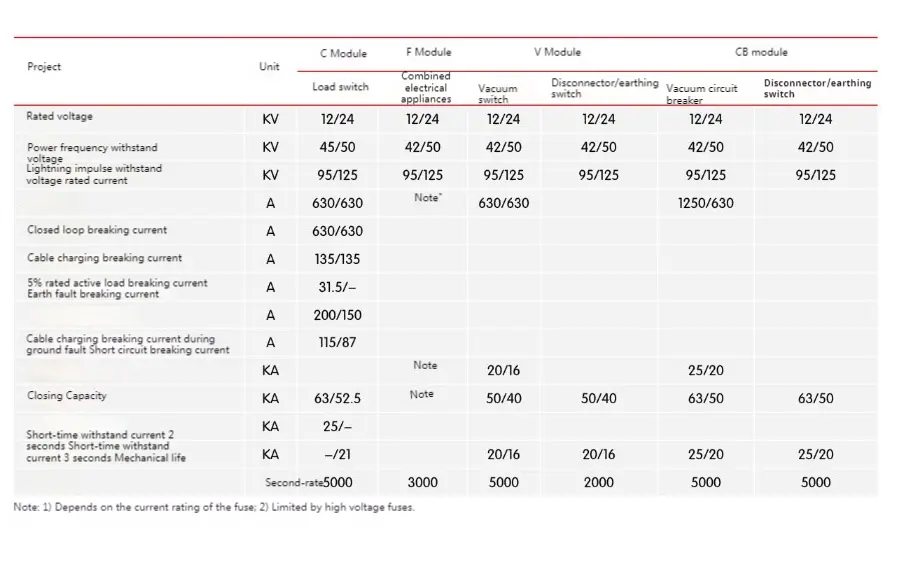

● KXRM6 유형 공기 절연 스위치 기어 기술 매개 변수 테이블

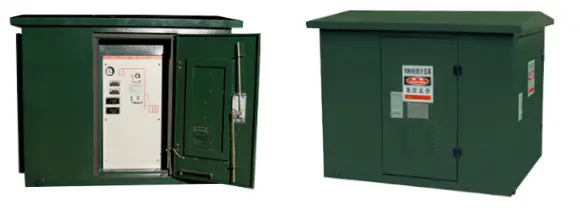

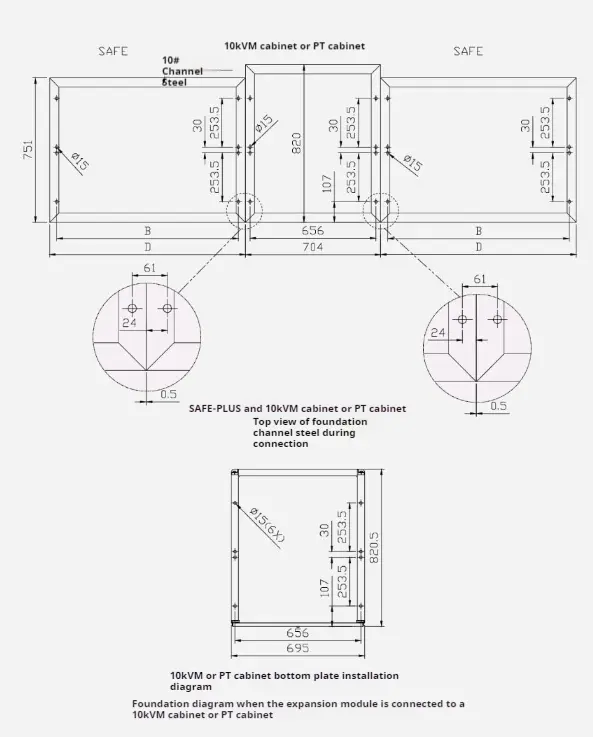

● KXRM6 유형의 공기 절연 스위치 기어의 구조 및 치수
