24kV 케이블 분할 상자

● 24KV 케이블 분할 상자의 핵심 특성

▶ 전압 등급 : 24kV 케이블 분할 상자 정격 전압은 24kV입니다 (IEC 62271-200 또는 GB/T 11022 표준).

▶ 완전히 절연 된 씰 : 살아있는 부품은 노출 된 도체, 방진 방지 및 방수 (IP65/IP67)가없는 고체 절연 또는 SF6 가스로 절연됩니다.

▶ 유럽 스타일 플러그인 기술 : T 형 또는 팔꿈치 유형 차폐 케이블 커넥터는 표준이며 라이브 플러그인이 지원됩니다 (특수 도구가 필요함).

▶ 모듈 식 확장 : 표준 단위 (예 : 1 인치, 4 아웃, 2 인치 및 6 아웃)를 유연하게 결합하여 이후 용량 확장을 지원할 수 있습니다.

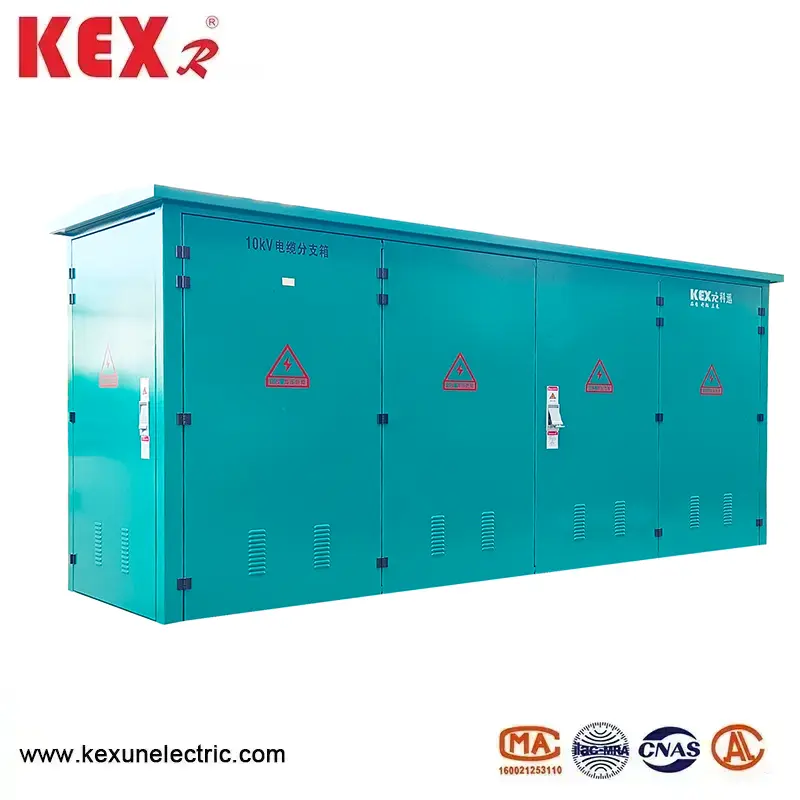

● 24kV 케이블 분할 박스 일반적인 구조

▶ 박스는 스테인레스 스틸 /SMC로 만들어졌으며, 이는 부식성 및 실외 디자인 (-40 ~ ~+70 ℃)입니다.

▶ 절연 버스는 구리 또는 알루미늄으로 만들어졌으며 실리콘 고무 /EPDM 절연 층으로 감싸고 절연 레벨은 ≥50kV (전력 주파수 견실 전압)입니다.

▶ 케이블 커넥터

24KV 차폐 플러그인 커넥터 (예 : RIP 유형 및 EPDM 단열재) 테스트 포인트 (선택 사항).

▶ 보호 장치에는 단락 결함 표시기, 라이브 디스플레이 및 번개 Arrester가 장착 될 수 있습니다.

접지 시스템 박스 접지 터미널+케이블 방패 접지, 접지 저항 ≤4Ω.

● 24kV 케이블 분할 박스의 일반적인 응용 시나리오 일반 구조

▶ 새로운 에너지 발전소 : 해외 풍력 발전 24kv 수집기 라인 테이핑.

▶ 산업 단지 : 고전압 모터 또는 변압기의 케이블 지점.

▶ 광산/유전 : 폭발 방지 24KV 분기 박스 (EX D IIC T4).

▶ Urban High-Voltage Distribution Network : 케이블 링 네트워크 캐비닛을위한 대체 체계 (공간 저장)

● 24kV 유럽 유형 케이블 분할 상자의 조건 사용

10kV 유럽 유형 케이블 분배 상자의 주변 온도 : -30 ~ 40 ℃

풍속 : 34m/sl에 해당하며 700pal 이하

습도 : 평균 일일 상대 습도는 95%를 넘지 않습니다.

월 평균 상대 습도는 95%를 넘지 않습니다.

 충격 방지 : 수평 가속도는 0.4m/s²를 넘지 않으며 수직 가속도는 0.15m/s²를 넘지 않습니다.

유럽 유형 케이블 유통 상자 설치 사이트의 경사 : 3 미만

설치 환경 : 주변 공기는 부식성, 가연성 가스, 수증기 등에 의해 분명히 오염되어서는 안되며 설치 장소를 격렬하게 진동해서는 안됩니다.

● 24kV 유럽 유형 케이블 분할 박스의 기술 매개 변수

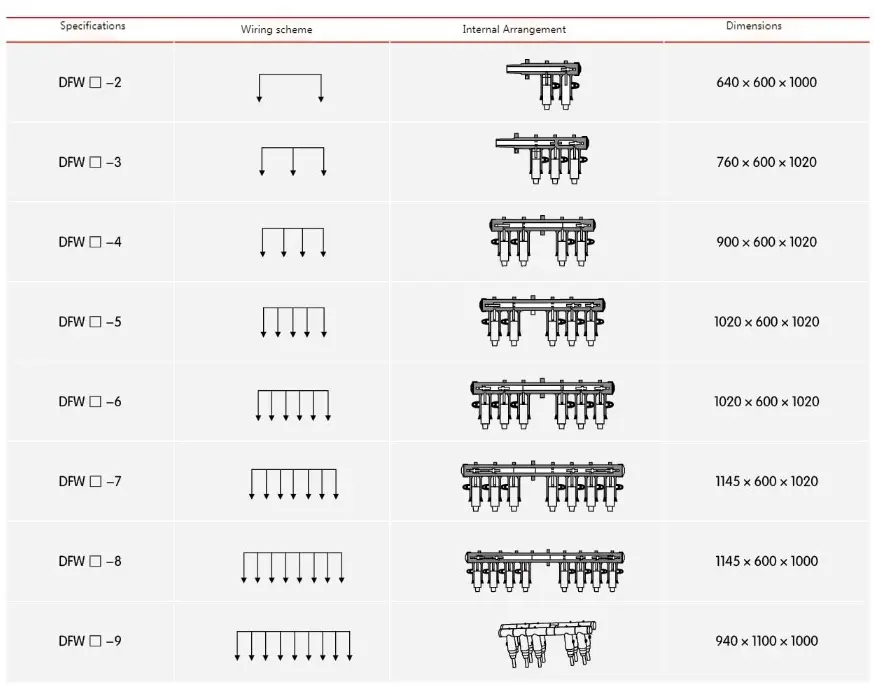

● 24kV 유럽 유형 케이블 분할 상자 주문 번호 설명
