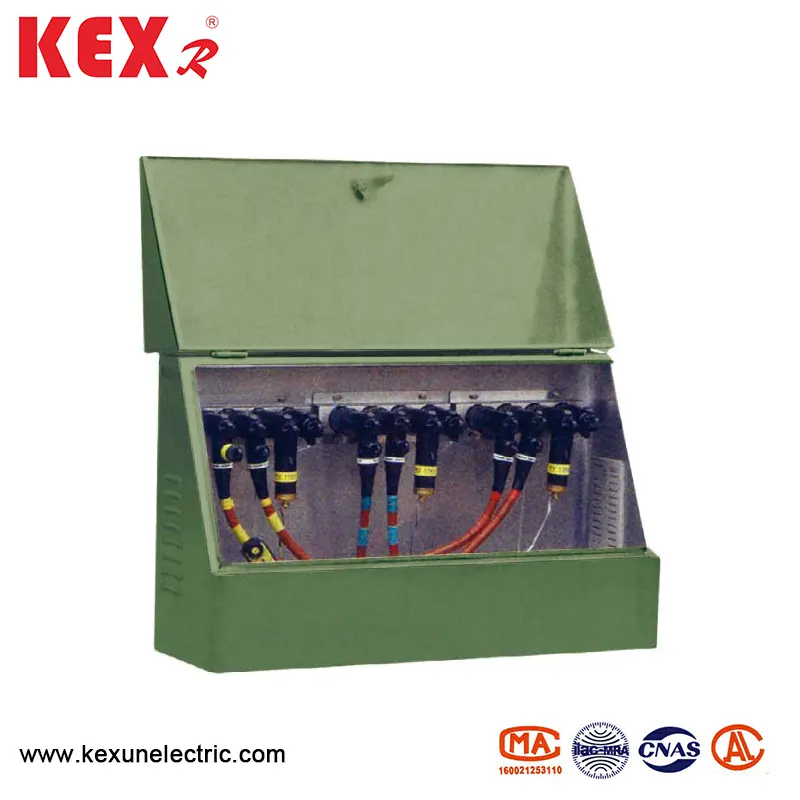

15kV 아메리칸 케이블 브랜치 박스

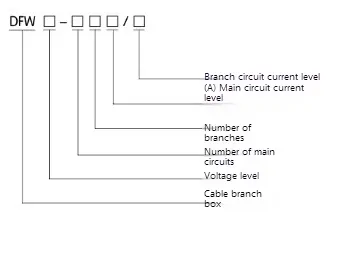

● 번호 설명

● DFW 유형 15kV 아메리칸 케이블 브랜치 박스의 특성

◆ 디자인 기능

▶ 공통 박스 설계 : 모든 케이블 커넥터, 스위치 및 기타 구성 요소는 소형 구조와 작은 공간 점유와 함께 금속 상자에 통합됩니다.

▶ 낮은 모듈성 : 유럽 지점 상자와 비교하여 미국 지점 박스는 확장성이 약하며 일반적으로 고정 된 수의 회로 (예 : 2 ~ 6 회로)를 채택합니다.

▶ 금속 쉘 보호 : 상자는 주로 스테인레스 스틸 또는 아연 도금 강철로 만들어졌으며 보호 레벨은 일반적으로 IP54 (더러움 및 스플래시 방지)이며 일부 고급 모델은 IP65에 도달 할 수 있습니다.

◆ 케이블 연결 모드

미국 케이블 액세서리 사용

▶ 15kV 아메리칸 케이블 브랜치 박스는 라이브 플러그 (특수 작동로드가 필요함)를 지원하기 위해 200A 또는 600A 엘보우 플러그와 같은 분리 가능한 커넥터 (로드 브레이크 커넥터)를 사용합니다.

▶ 케이블 조인트는 완전히 절연 또는 반 절연되어 있으며 일부 살아있는 부품이 노출 될 수 있으므로 절연 보호 캡과 협력해야합니다.

▶ 다양한 케이블에 적합 : 구리 케이블 또는 알루미늄 케이블이 지원되며 단면은 일반적으로 50mm ~ 500mm입니다.

◆ 안전 및 보호 성능

▶ DFW 유형 15kV 미국 케이블 지점 상자는 완전히 밀폐 된 구조입니다. 외부 환경 영향을 줄이고 감전 위험을 줄입니다.

▶ 내장 Arrester (선택 사항) : 과전압 충격을 방지하고 케이블 및 장비를 보호합니다.

▶ 결함 표시 함수 (일부 모델) : 플립 플롭 또는 LED 결함 표시기가 장착되어있어 결함 지점을 빠르게 찾는 것이 편리합니다.

◆ 환경에 대한 적응성

▶ 강한 날씨 저항 : 15kV 미국 케이블 지점 상자 -30 ~+50 °의 작업 환경에 적합하며 장기 실외 운영에 적합합니다.

▶ 항-대안 처리 : 박스 바디의 표면에는 소금 스프레이 및 부식에 저항하기 위해 플라스틱, 아연 도금 및 기타 과정이 뿌려집니다.

◆ 설치 및 유지 보수

▶ 편리한 설치 : 일반적으로 좁은 공간에 적합한 벽 장착 또는 바닥 장착 설치.

▶ 간단한 유지 보수 : 기본적으로 유지 보수가없는 완전히 밀봉 된 설계는 정기적으로 공동 상태를 확인하면됩니다.

▶ 라이브 라인 작동 (일부 모델) : 정전 시간을 줄이기 위해 플러그 및 플러그를 뽑는 데 특수 절연 작동로드를 사용하십시오.

◆ 제한 사항

× 확장 성 불량 : 루프 수가 고정되어 있으며 나중에 용량 확장을 위해 장비를 교체해야합니다.

× 낮은 보호 수준 : 일부 모델은 유럽 지점 상자만큼 먼지 증거 및 방수가 아닙니다.

● DFW 유형 15kV 아메리칸 케이블 지점의 기술 매개 변수

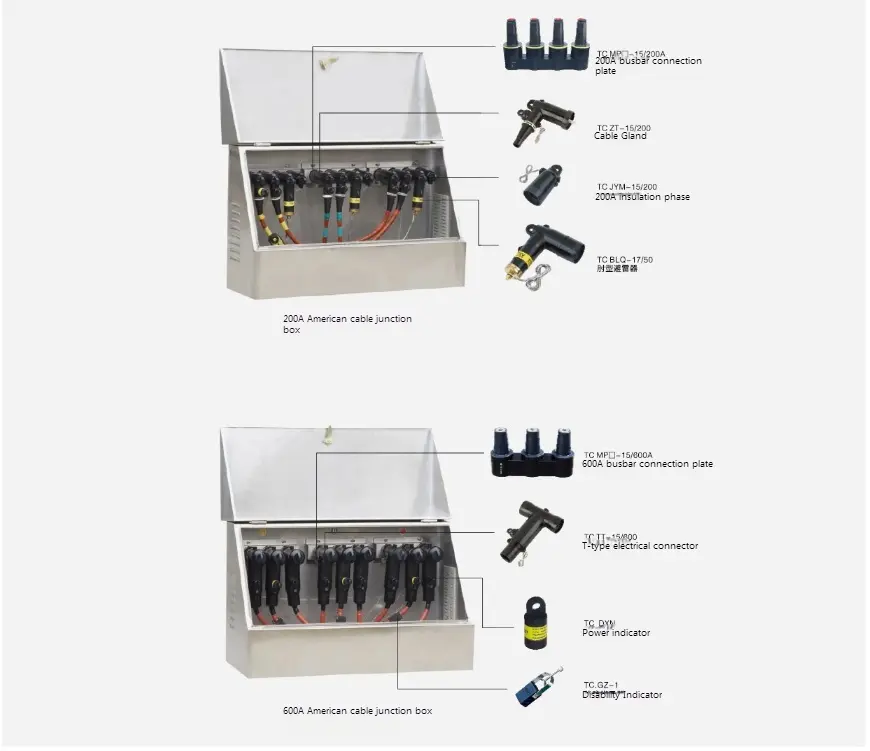

● DFW 유형 15kV 미국 케이블 지점 상자 구조의 예제 다이어그램

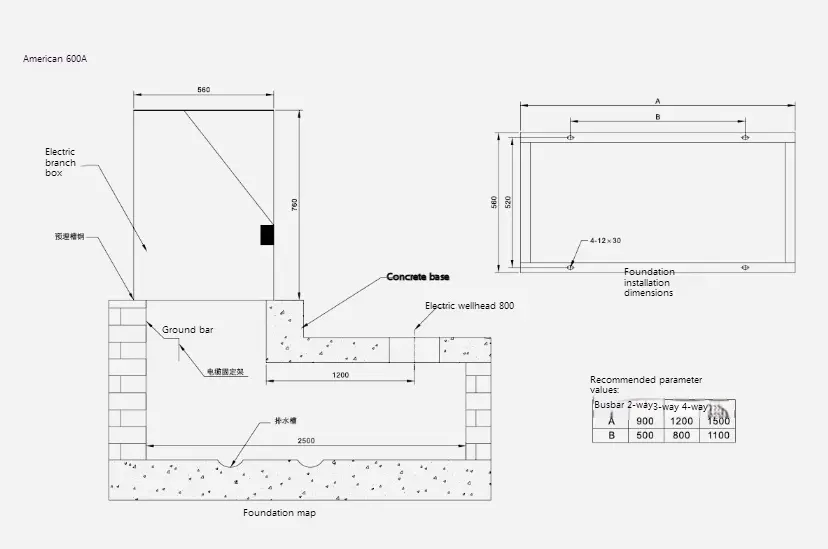

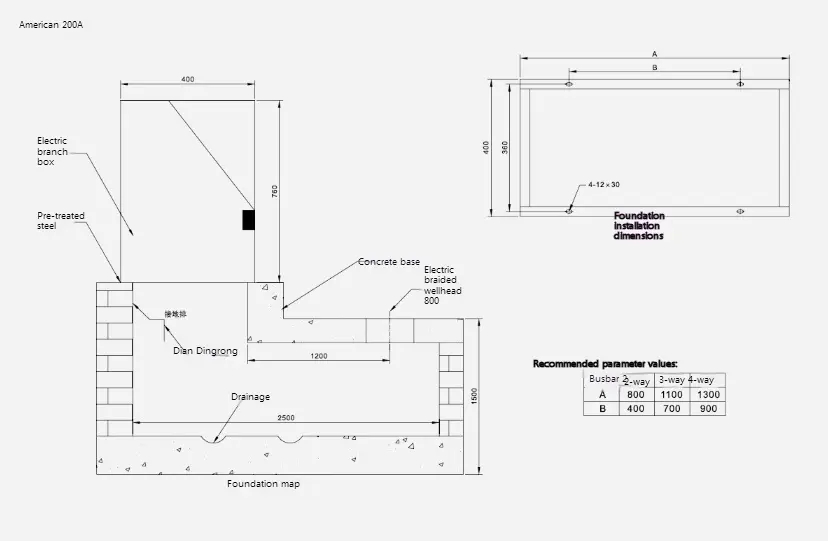

● DFW 유형 15kv 미국 케이블 지점 상자 기초 구조
