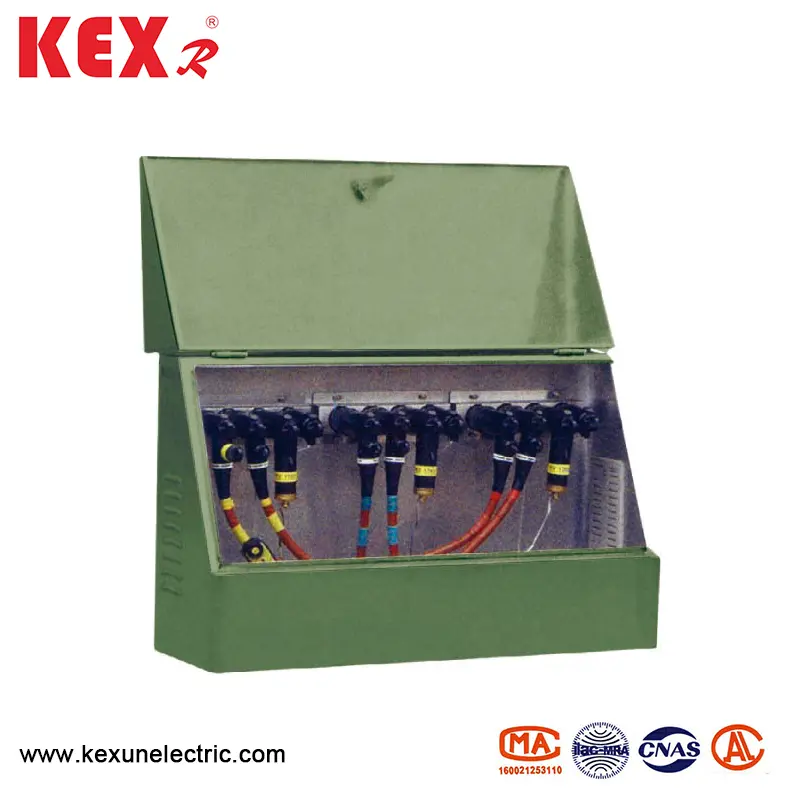

25kV 아메리칸 케이블 브랜치 박스
Kexun이 생산 한 25kV American Cable Branch 박스는 일방 통행 도어 개구부 및 가로 멀티 웨이 버스 바를 특징으로하며, 이는 작은 폭, 유연한 조합, 완전한 인수 및 완전한 밀봉과 같은 명백한 이점이 있습니다. 정격 전류에 따르면, 일반적으로 600A 메인 회로와 200A 분기 회로로 나눌 수 있습니다. 600A의 주 회로는 나사 인 볼트로 고정으로 연결됩니다. 200a Branch Circuit은 플러그인 연결을 채택하며 부하로 플러그 및 플러그를 뽑을 수 있습니다.
모델 : DFW
브랜드 : Kexr
모델 : DFW
브랜드 : Kexr
● 사용 조건
25kV American Cable Branch Box는 다음 조건에서 사용하기에 적합합니다.
▶ 환경 온도 : -30 ~ 40 ℃
▶ 풍속 : 34m/s 미만 (700pa 미만)
▶ 습도 : 일일 평균 습도 95%미만; 월 평균 습도는 90%미만
▶ 충격 방지 : 수평 가속도는 0.4m/s를 넘지 않으며 수직 가속도는 0.15m/s를 넘지 않습니다.
▶ 설치 현장의 경사 : 3 ° 미만
▶ 설치 환경 : DFW 유형 25kV 미국 케이블 지점의 주변 공기는 부식성, 가연성 가스, 수증기 등으로 분명히 오염되어서는 안되며 설치 사이트에는 폭력적인 진동이 없습니다.

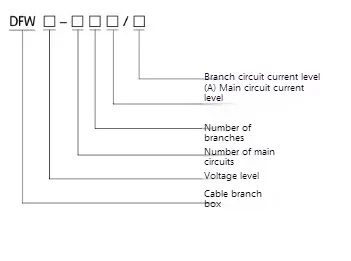

● 모델 의미
● 기술 매개 변수
|
목 |
200a (지점 순) |
600A (메인 네트) |
|
정격 전압 |
15kV |
15/25kV |
|
정격 전류 |
200a |
600A |
|
정격 단기 견딜 수있는 전류 |
16ka/s |
40ka/s |
|
작동 주파수가 1 분만 내압 전압 |
42kV |
42kV |
|
15 분 DC 견해 전압 |
53kV |
78kV |
|
조명 충동 전압 견딜 수 있습니다 |
96kV |
125kV |
|
최소 코로나 발병 전압 |
11kv |
19kv |

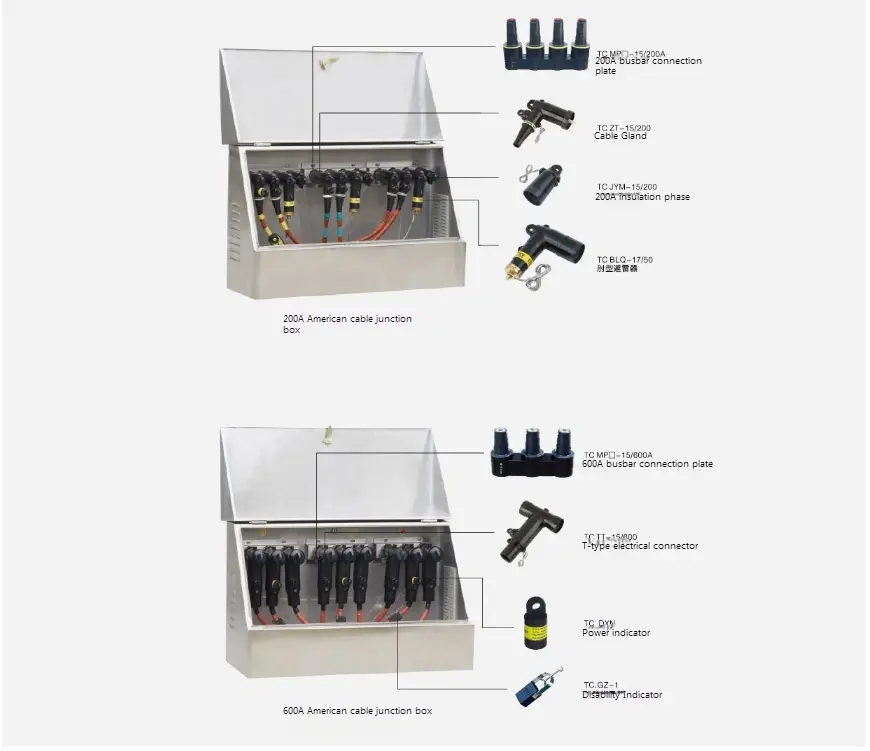

● 25kV American Cable Branch 박스의 예제 다이어그램
사이트 제한으로 인해 25kV American Cable Branch 박스를 배치 할 수없는 경우 케이블 조인트로 직접 결합하여 여러 케이블 지점을 형성하고 (버스 바가 필요하지 않으며 연결 방법이 다음 예제에 표시됨) 케이블 트렌치 또는 기타 장소에 배치 할 수 있습니다. 예 1 수신 및 나가는 라인 (2 × 600A+2 × 200a)의 각 그룹은 2 개의 T-II 케이블 커넥터, 2 개의 팔꿈치 커넥터 및 중간 커넥터로 구성됩니다. T-a 케이블 커넥터 200a는 엘보

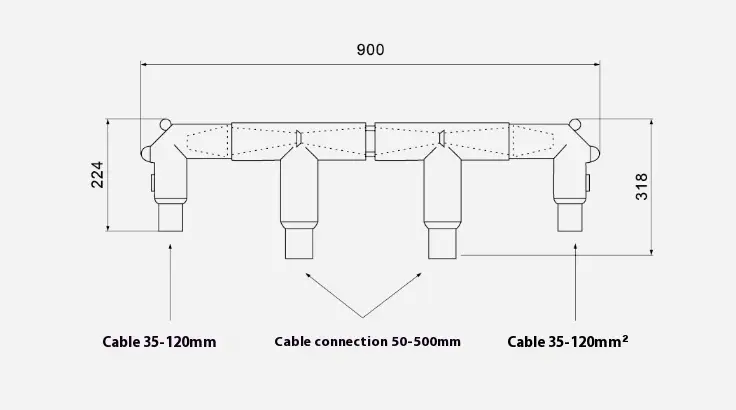

크기 예에 대해서는 아래 그림을 참조하십시오.
예 2 3 개의 액세스 라인 (3x600a) 각 단계는 3 개의 티 형 케이블 커넥터와 2 개의 중간 연결 커넥터로 구성됩니다. 차원 및 예는 아래 그림을 참조하십시오.
● 예제 다이어그램
