24kV 유럽 케이블 브랜치 박스

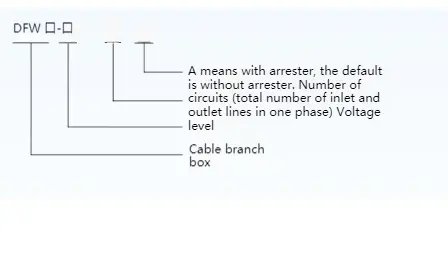

● 모델 의미

● 주요 기능

◆ 모듈 식 설계 및 유연한 확장

▶ 24kV 유럽 케이블 브랜치 박스는 표준화 된 모듈 구조 (예 : 버스 모듈, 스위치 모듈, 케이블 커넥터 모듈 등)를 채택하여 요구 사항에 따라 유연하게 결합 할 수 있으며 이후 확장 또는 변환에 편리합니다.

▶ 다른 분배 네트워크의 요구를 충족시키기 위해 멀티 루프 브랜치 (예 : 4 ~ 8 이상)를 지원합니다.

◆ 소형 구조, 절약 공간

▶ 24kV 유럽 케이블 지점은 크기가 작으며 공간이 제한된 장소 (예 : 도시 거리, 주거 지역 등)에 설치하기에 적합합니다.

◆ 높은 보안 설계

▶ 완전히 절연되고 완전히 밀폐되어 있습니다 : 살아있는 부품은 상자에 밀폐되어 직접 접촉을 피하고 안전성이 높습니다.

▶ 전기 충격에 대한 보호 : 접지 설계는 결함 표시기 또는 단락 보호 장치가 장착되어있어 완벽합니다 (일부 모델은 선택 사항입니다).

▶ 아크 저항 : 고성능 절연 재료 (예 : SMC 및 에폭시 수지)는 내부 아크 결함을 견딜 수 있습니다.

◆ 신뢰할 수있는 케이블 연결 기술

▶ Eurostyle 케이블 커넥터 (예 : T- 타입 및 팔꿈치 유형 플러그인 커넥터)가 채택되어 플러그인에 편리하고 밀봉이 양호합니다.

▶ 다양한 케이블 섹션 (예 : 35mm ~ 400mm)을 지원하고 케이블의 다양한 사양에 적응합니다.

▶ 커넥터를 전기 (일부 모델)로 막고 플러그를 뽑을 수 있으며, 이는 유지 보수 및 정비에 편리합니다.

● 24kV 유럽 케이블 지점 상자 미국 케이블 지점 상자와 비교

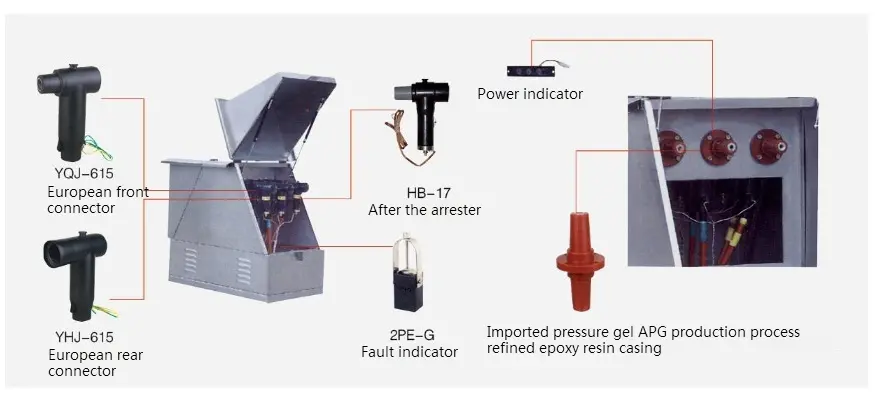

● 24kV 유럽 케이블 브랜치 박스의 예제 다이어그램

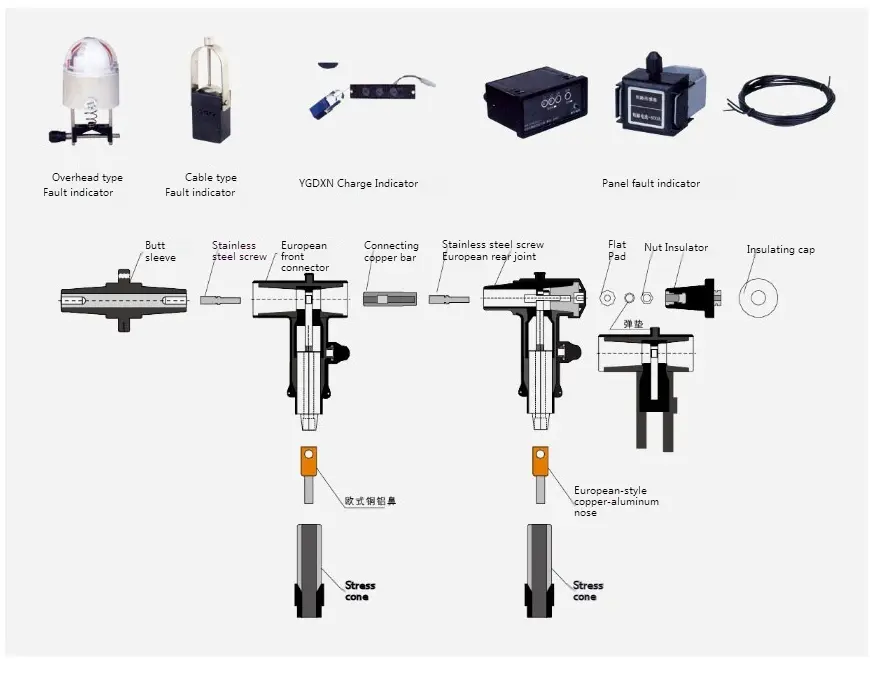

● 케이블 플러그 설치의 개략도
