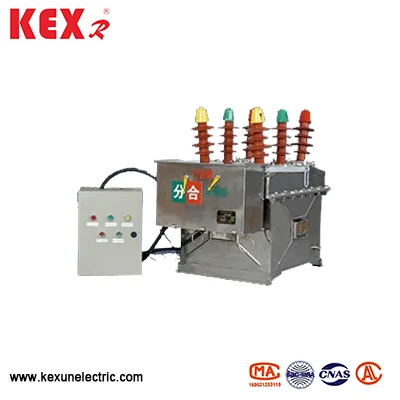

ZW8 실외 고전압 AC VCB
중국 공급 업체 Kexun이 특별히 생산하는 ZW8 실외 고전압 AC VCB는 12kV 전압 및 3 상 AC 50Hz의 3 상 AC를 갖춘 실외 고전압 스위치 기어이며 주로 부하 전류를 개방하고 폐쇄하는 데 사용됩니다.
모델 : ZW8
브랜드 ： Kexr
모델 : ZW8
브랜드 ： Kexr
● ZW8 실외 고전압 AC VCB의 구조

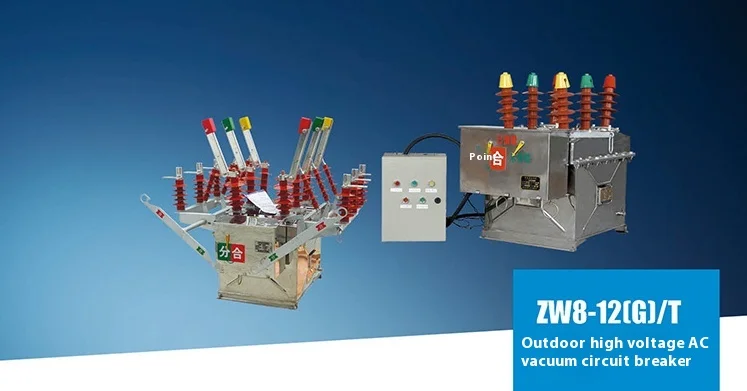

3 상 상자의 전체 구조를 갖는 ZW8 실외 고전압 AC VCB, 3 상 진공 서브 ARC 유형은 금속 상자에 배치되며 SMC 단열재는 위상 절연 및지면 절연에 사용되며 신뢰할 수있는 성능 및 높은 절연 강도. ZW8 옥외 고전압 AC VCB ZW 8-12 회로 차단기 및 연결 끊기기 (결합 된 회로 차단기)라고 불리우면 단면 스위치로 사용할 수 있습니다. CT23 스프링 에너지 저장 작동 메커니즘은 전기와 매뉴얼의 두 가지 유형으로 나눌 수 있습니다.

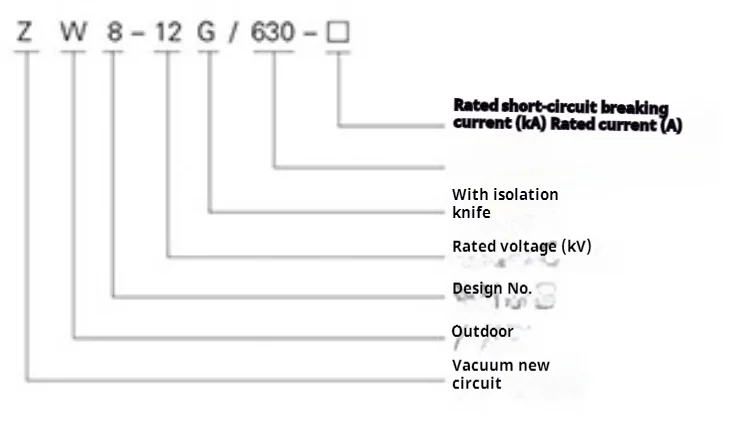

● 모델 의미
◆ 표준을 충족하십시오
ZW8 옥외 고전압 AC VCB는 IEC60265를 충족합니다. 、 IEC62271 、 GB3804 、 GB16926 등 ..
● ZW8 실외 고전압 AC VCB의 기술 매개 변수
|
목 |
단위 |
데이터 |
|
|
정격 전압 |
KV |
12 |
|
|
정격 전류 |
A |
630 |
|
|
작동 주파수 견해 전압 |
KV |
42 |
|
|
번개 충동 견해 전압 (피크) |
KV |
75 |
|
|
정격 단락 중단 전류 |
그만큼
|
16,20,25 |
|
|
정격 단락 폐쇄 전류 |
40,50,63 |
||
|
정격 견고한 전압 (피크) |
40,50,63 |
||
|
4S 단기 견해 전류 |
16,20,25 |
||
|
정격 작동 순서 |
|
O-0.3S-CO-180S-CO |
|
|
정격 단락 전류 중단 시간 |
시간 |
30 |
|
|
기계적 수명 |
1000 |
||
|
에너지 저장 모터의 정격 전압 |
V |
DC 또는 AC 220V |
|
|
정격 작동 전압 특수 스프링 작동 메커니즘이 장착되어 있습니다 |
코일을 끊습니다 닫는 코일 |
||
|
과전류 릴리스의 정격 전류 |
A |
5 |
|
|
동적 및 정적 접점의 허용 가능한 마모 두께 |
mm |
3 |
|
핫 태그: ZW8 실외 고전압 AC VCB
