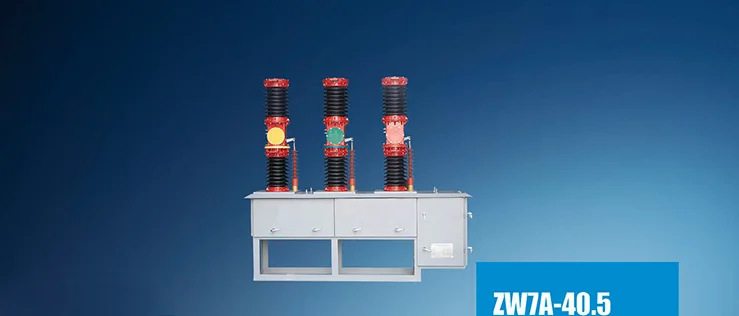

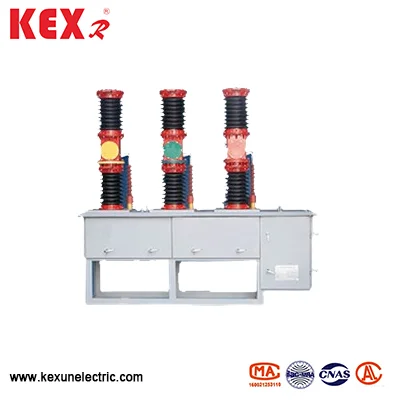

ZW7A 실외 고전압 AC VCB
ZW7A 실외 고전압 AC VCB는 40.5kV의 정격 전압으로, 중국 공장의 Kexun이 특별히 생산합니다. 50Hz 3 상 AC 전류 변압기 외부 실외 유통 장비. 산업 및 광업 기업의 변전소 및 유통 시스템의 보호 및 제어에 적합합니다.
모델 : ZW7A
브랜드 ： Kexr
모델 : ZW7A
브랜드 ： Kexr
● 모델 의미
ZW7A-40.5
w = 실외 유형
Z = 진공 회로 차단기
7A = 설계 일련 번호 (중국 7 세대 개선)
40.5 = 정격 전압 (40.5kV, IEC 표준에 따라)
● 신청 영역
ZW7A 실외 고전압 AC VCB는 산업 및 광업 기업의 변전소 및 유통 시스템의 보호 및 제어에 적합 할뿐만 아니라 농촌 전력망 및 빈번한 운영, 특히 도시 및 농촌 전력 그리드 재건의 요구에 적합합니다.
◆ 표준을 충족하십시오
IEC60265 、 IEC62271 、 GB3804 、 GB16926 등 ..
● ZW7A 실외 고전압 AC VCB의 기술 매개 변수
|
숫자 |
목 |
단위 |
데이터 |
|
|
1 |
정격 전압 |
KV |
40.5 |
|
|
2 |
정격 주파수 |
HZ |
1250, 1600,2000 |
|
|
3 |
정격 전류 |
A |
20, 25,31.5 |
|
|
4 |
정격 단락 중단 전류 |
그만큼 |
50,63,80 |
|
|
5 |
정격 견고한 전류 (피크) |
20, 25,31.5 |
||
|
6 |
정격 단기 견딜 수있는 전류 |
31.5 |
||
|
7 |
정격 단락 폐쇄 전류 |
80 |
||
|
8 |
정격 작동 순서 |
|
O-0.3S-CO-180S-CO |
|
|
9 |
기계적 수명 |
시간 |
10000 |
|
|
10 |
전류 파괴 시간을 차단하는 단락 차단 |
시간 |
20 |
|
|
11 |
작동 주파수가 1 분만 내압 전압 |
(습식) 위상/지면에서 위상 |
KV |
80 |
|
(건조) 위상/접지에서 위상 |
KV |
95 |
||
|
12 |
조명 임펄스 전압 위상을 위상/접지로 견딜 수 있습니다 |
KV |
180 |
|
|
13 |
동적 및 정적 접점의 허용 가능한 마모 두께 |
mm |
3 |
|
|
14 |
순 중량 |
kg |
약 600 |
|
|
15 |
접촉 거리 |
mm |
22 ± 2 |
|
|
16 |
접촉 뇌졸중 |
mm |
4 ± 1 |
|
|
17 |
평균 개방 속도 |
m/s |
1.3 ~ 1.8 |
|
|
18 |
평균 폐쇄 속도 |
m/s |
1.0 ~ 1.7 |
|
|
19 |
바운스 시간을 마감합니다 |
MS |
≤3 |
|
|
20 |
3 상 개방 및 닫기의 동기화 |
MS |
≤3 |
|
|
21 |
주요 회로 저항 |
아기 |
≤100 |
|
|
22 |
마감 시간 |
MS |
≤150 |
|
|
23 |
개봉 시간 |
MS |
≤60 |
|
핫 태그: ZW7A 실외 고전압 AC VCB
