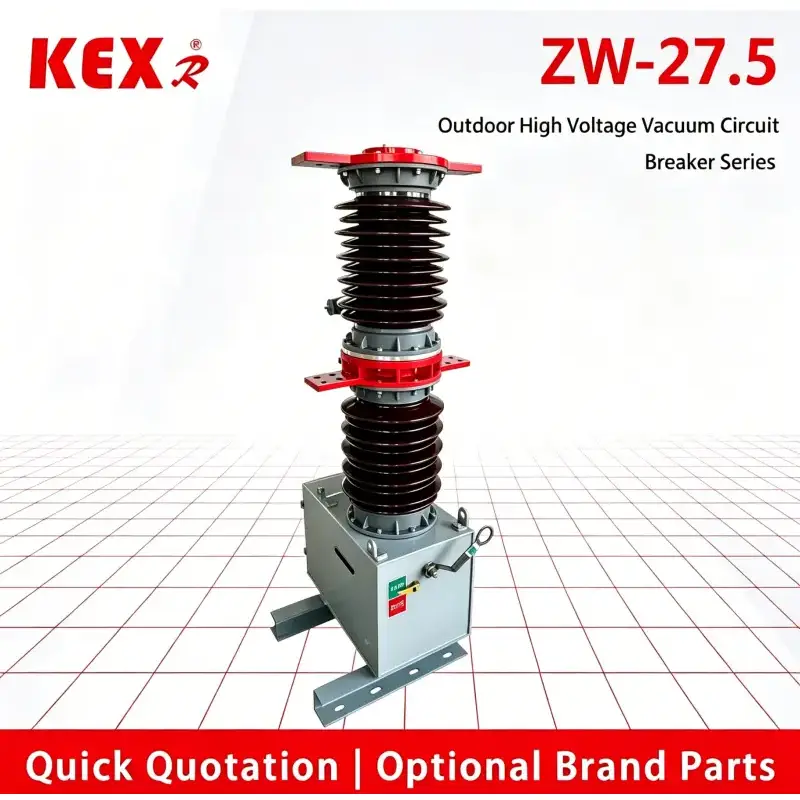

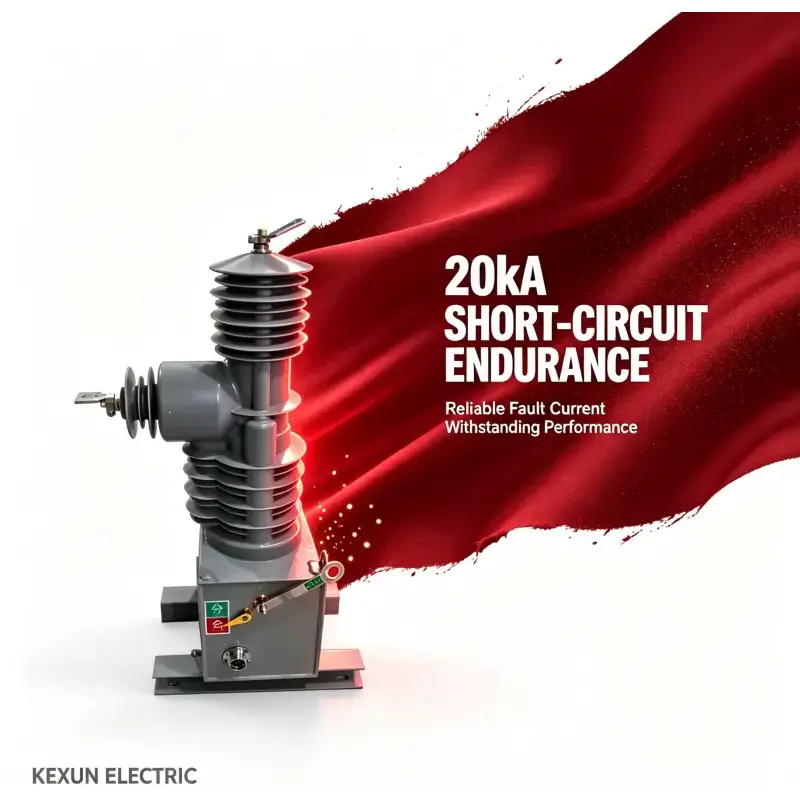

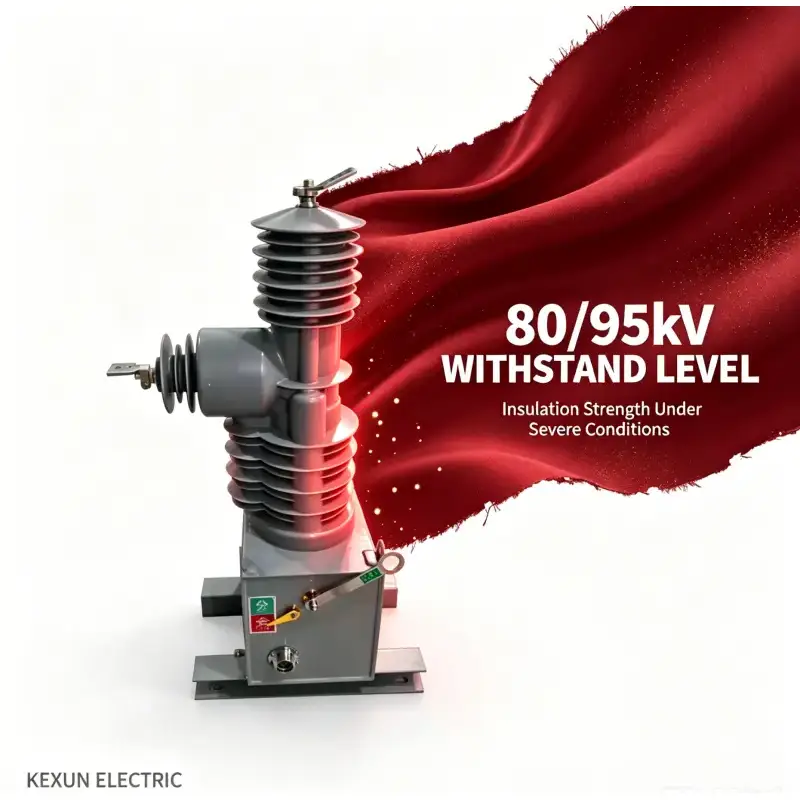

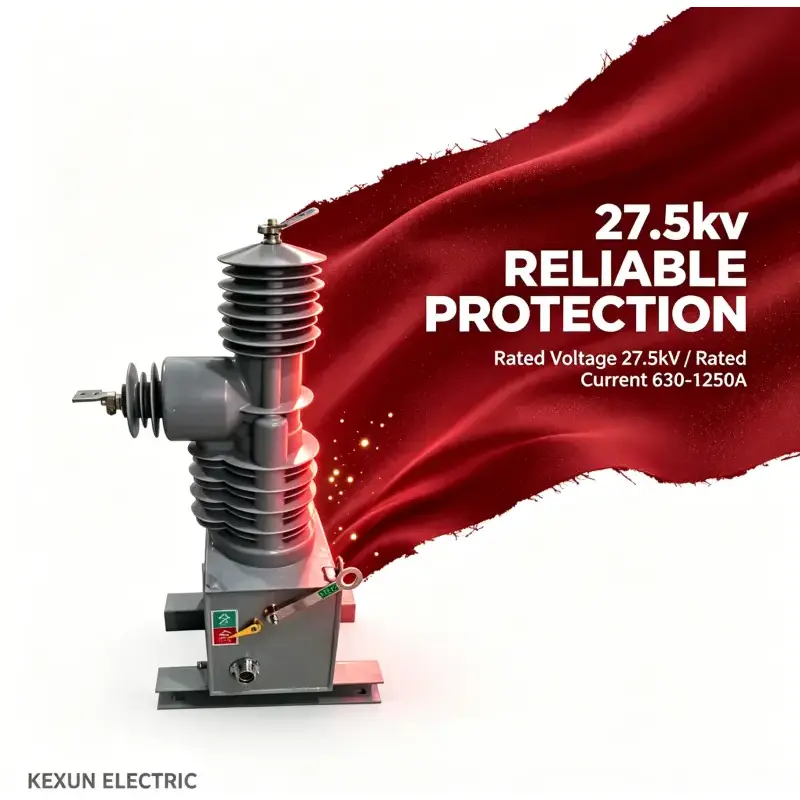

옥외 고전압 Vcb

제품특징

매우 높은 신뢰성

평생 동안 유지 관리가 전혀 필요하지 않습니다.

기계적 수명과 전기적 수명이 높습니다.

작은 크기, 가벼운 무게, 쉬운 설치

 표준 계전기 보호 및 빠른 자동 재폐로 기능을 갖추고 있습니다.

ZW7-27.5 유형 실외 고전압 vcb 조건 사용

¨ 온도: -30℃~60℃;

¨ 고도: 2000m 미만

¨ 풍속 : ≤34m/s;

¨ 오염등급：IV级;

¨ 보관 온도: -40℃~85℃。

vcb의 주요 기술 매개변수

차단기의 주요 기계적 매개변수

차단기의 구조와 작동원리

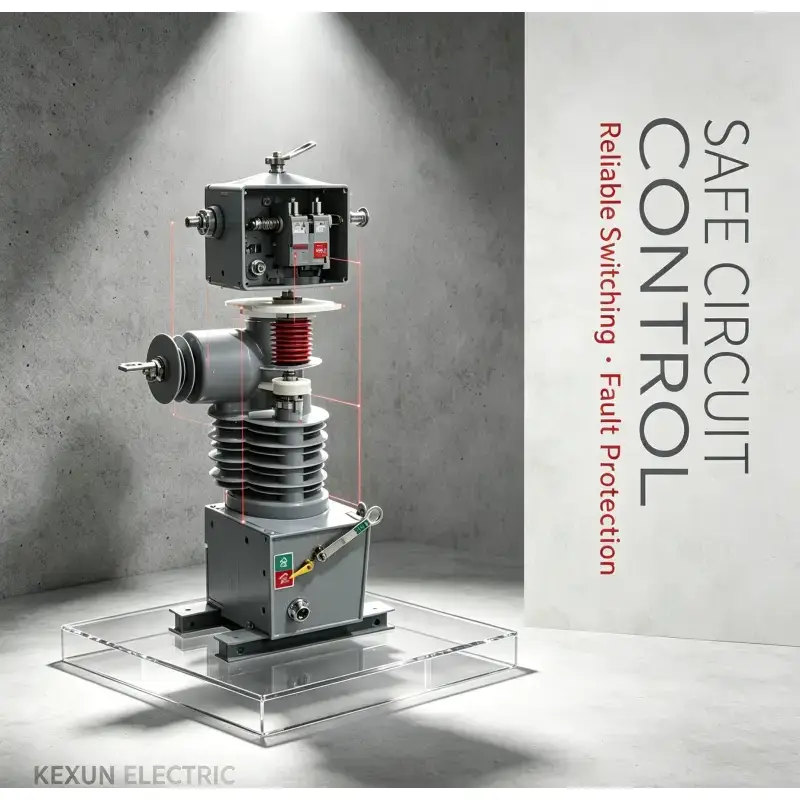

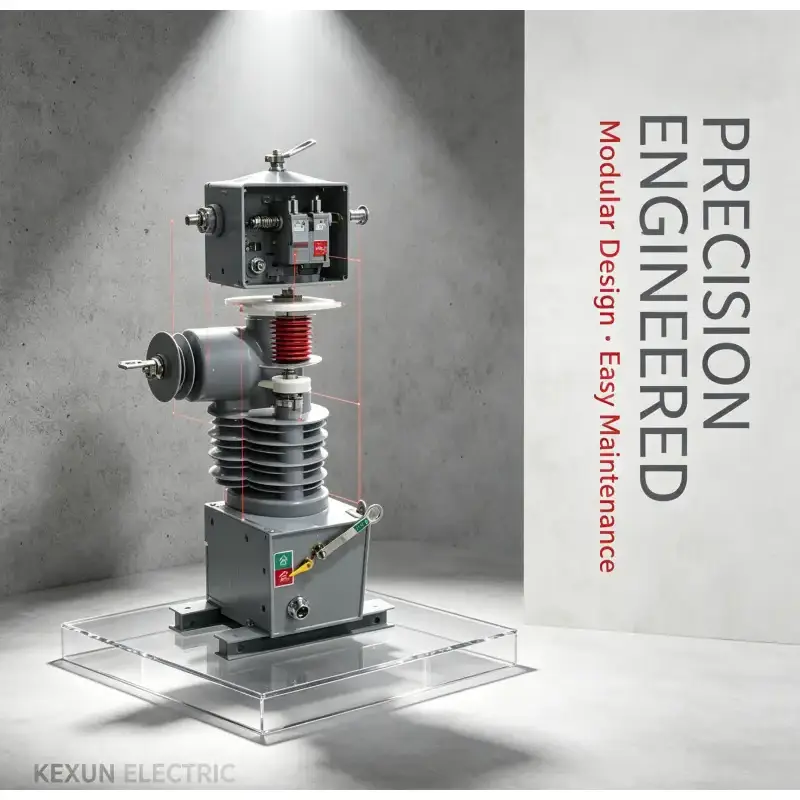

ZW7-27.5 실외 고전압 vcb는 주로 통합형 밀봉 극, 변류기, 스프링 작동 메커니즘 및 상자로 구성됩니다. 이 유형의 차단기는 소형화되었습니다. 동시에 수동 비상 브레이크 해제 장치도 장착되어 있습니다. 변류기는 사용자의 필요에 따라 선택할 수 있습니다.

ZW7-27.5 실외 고전압 vcb의 제어는 지능형 제어 장치에 의해 완료됩니다. 스위치의 온-오프 작동은 로컬에서 실현될 수 있으며 통신 인터페이스를 통해 원격으로 작동될 수도 있습니다. 회로 차단기의 다른 정보도 제어 센터로 전송될 수 있으며 통신 채널은 케이블, 광섬유, GPRS/CDMA, GSM 등이 될 수 있습니다. ZW7-27.5 실외 고전압 vcb의 제어는 지능형 제어 장치에 의해 완료됩니다. 스위치의 온-오프 작동은 로컬에서 실현될 수 있으며 통신 인터페이스를 통해 원격으로 작동될 수도 있습니다. 회로 차단기의 기타 정보도 제어 센터로 전송될 수 있으며 통신 채널은 케이블, 광섬유, GPRS/CDMA, GSM 등이 될 수 있습니다.

지능형 제어 장치는 회로 차단기 가까이에 설치되며 제어 케이블을 통해 회로 차단기와 연결됩니다. 지능형 제어 장치의 전원 공급 장치는 주 전원 공급 장치와 대기 전원 공급 장치로 구분됩니다. 주전원은 AC 또는 DC 220V이며 PT를 통한 고압선을 통해 공급됩니다. 백업 전원 공급 장치는 배터리(지능형 제어 장치 상자에 설치됨)에 의해 제공됩니다. 정상적으로 작동할 때 주 전원 공급 장치는 백업 전원 공급 장치를 충전합니다. 주 전원 공급 장치가 손실된 경우에도 백업 전원 공급 장치는 회로 차단기의 제어 및 제어 장치의 기타 작업을 완료할 수 있습니다. 백업 전원 공급 장치(완전히 로드된 경우)는 전체 기계가 48시간 이상 작동하도록 유지할 수 있습니다.

회로 차단기의 작동 메커니즘에는 제어 시스템이나 전원 공급 장치에 장애가 발생한 경우 비상 스위치 끄기 작업을 위한 수동 비상 스위치 끄기 핸들이 장착되어 있습니다.

2.1 회로 차단기의 작동 원리 및 과정

2.1.1 아크 소멸 원리:

ZW37-27.5 실외 고전압 vcb는 진공을 아크 소화 및 절연 매체로 사용하여 진공도가 매우 높은 진공 차단기를 채택합니다. 작동 메커니즘의 작동에 따라 이동 및 고정 접점이 전기로 꺼지면 접점 사이에 진공 아크가 생성됩니다. 동시에 접점의 특수 구조로 인해 접점 사이의 간격에 적절한 세로 방향 자기장이 생성되어 진공 아크가 확산 상태로 유지되고 아크가 접점 표면에 고르게 분포되어 연소되어 낮은 아크 전압을 유지합니다. 전류가 자연스럽게 0을 넘으면 잔류 이온, 전자 및 금속 증기가 마이크로초 내에 접촉 표면과 차폐물에 결합되거나 응축될 수 있습니다. 진공 아크를 제어하기 위해 종 방향 자기장이 사용되기 때문에 진공 회로 차단기는 전류를 차단하는 강력하고 안정적인 능력을 가지고 있습니다.

2.1.2 저장소:

ZW7-27.5 실외 고전압 vcb의 개폐 에너지는 고성능으로 저장되어 지능형 컨트롤러 장치의 상자에 설치됩니다. 열고 닫을 때. 제어 장치의 주 전원 공급 장치 또는 백업 전원 공급 장치에서 제공되는 충전 시간은 10초를 넘지 않으며 커패시터 전압 오류는 1V 이하입니다.

2.1.3 닫기: 로컬에서 지능형 제어 장치의 스위치 켜기 버튼을 누르거나 원격 제어 스위치 켜기 작업으로 작동 메커니즘의 스위치 켜기 코일을 활성화하여 철심이 회로 차단기의 이동 접점을 구동하여 지정된 속도로 켜도록 합니다. 차단기가 투입 위치에 있다고 판단되면 제어 루프는 투입 코일의 전원 공급 장치를 자동으로 차단합니다. 이때 영구자석의 작용으로 철심은 닫힘측에 유지된다. 투입 코일이 꺼진 후 차단기 접점 스프링의 반력을 극복할 수 있을 뿐만 아니라 투입 자체 유지력도 있어 차단기가 투입 위치를 안정적으로 유지할 수 있습니다.

2.1.4 열기: 로컬에서 지능형 제어 장치의 끄기 버튼을 누르거나 원격 제어 끄기 작업으로 작동 메커니즘의 끄기 코일을 활성화하여 닫는 쪽에서 영구 자석의 자기 유지력을 극복하고 끄기 스프링이 철심을 당겨 회로 차단기의 이동 접점을 지정된 속도로 끄도록 합니다. 차단기가 개방위치에 있는 것으로 판단되면 제어루프가 자동으로 개방코일의 전원을 차단하며, 이때 개방스프링의 당기는 힘으로 철심이 개방측에 유지되므로 차단기가 개방위치를 확실하게 유지하게 된다.

2.1.5 수동 비상 브레이크 개방 작동:

차단기가 투입 위치에 있을 때 차단기의 수동 차단 작동 버튼을 절연 작동 막대로 누른 상태에서 아래로 당기면 차단기가 특정 속도로 차단될 수 있어 차단기가 정격 부하 전류를 안정적으로 차단할 수 있습니다.
