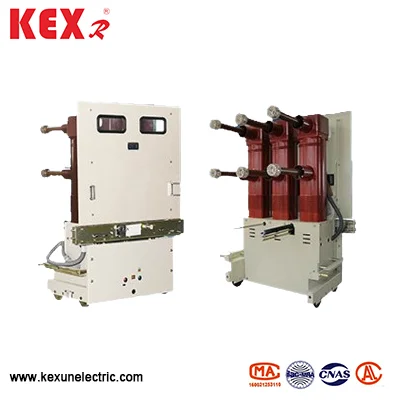

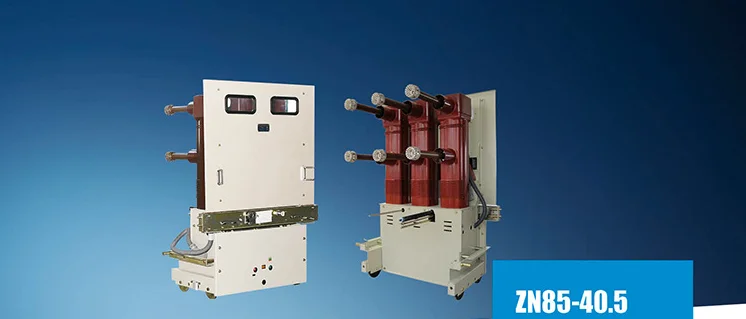

ZN85 실내 고전압 VCB
중국의 잘 알려진 전력 전송 및 유통 제조업체 인 Kexun이 생산 한 ZN85 실내 고전압 VCB는 40.5kV의 정격 전압을 갖춘 3 상 AC 50Hz 전력 시스템에 적합하며 산업 및 광업 기업, 발전소 및 변전소의 부하 전류, 과부하 전류 및 결함 전류로 사용될 수 있습니다. 사용
모델 : Zn85
브랜드 ： Kexr
모델 : Zn85
브랜드 ： Kexr
● 구조적 특성
ZN85 실내 고전압 VCB 및 작동 메커니즘이 위아래로 배열되어 회로 차단기의 깊이가 효과적으로 줄어 듭니다. 3 상 아크 소화 챔버와 연결 하전 차체는 3 개의 독립적 인 에폭시 수지 단열 실린더로 분리되어 복합 절연 구조를 형성하는 ZN85 실내 고전압 VCB는 정상적인 작동 조건 하에서 공기 거리 및 등산 거리의 요구 사항을 충족합니다. 효과적으로 자체 볼륨을 줄입니다. 진공 인터럽트 및 동적 및 정적 메인 전기 회로의 정적 및 정적 전도성 연결은 절연 실린더에 설치되므로 위상 간격은 300mm에 불과합니다. 메인 회로의 전기 연결은 모두 고정 된 연결을 채택하며, 이는 신뢰도가 높습니다. 절연 실린더는 회로 차단기 프레임에 설치됩니다. 선반 위. ZN85 실내 고전압 VCB 메커니즘에는 간단한 디자인, 출력 곡선 및 성능이 향상됩니다. 40.5kV 진공 회로 차단기의 특성 및 요구 사항이 적용됩니다. 전체 레이아웃은 합리적이고 아름답고 간결합니다. 작은 크기, 유연한 작동, 긴 서비스 수명, 편리한 유지 보수 및 유지 보수가없는 메커니즘. 회로 차단기는 빈번한 작동, 다양한 행사 및 가혹한 작동 조건이있는 장소에 적합합니다.
● ZN85 실내 고전압 VCB의 기술 매개 변수
|
숫자 |
목 |
단위 |
데이터 |
|
1 |
정격 전압 |
KV |
40.5 |
|
2 |
정격 전류 |
A |
2000 |
|
3 |
정격 주파수 |
HZ |
50 |
|
4 |
정격 단락 중단 전류 |
그만큼 |
31.5 |
|
5 |
정격 단락 폐쇄 전류 |
80 |
|
|
6 |
4S 등급 단락 전류 견해 (피크) |
31.5 |
|
|
7 |
정격 견고한 전류 (피크) |
80 |
|
|
8 |
1 분 작업 스위치 전압 |
KV |
95 |
|
9 |
조명 임펄스 전압 견딜 (피크) |
185 |
|
|
10 |
정격 작동 순서 |
시간 |
O-0.3S-CO-180S-CO |
|
11 |
전류 파괴 시간을 차단하는 단락 차단 |
20 |
|
|
12 |
기계적 수명 |
10000 |
|
|
13 |
휴식 시간 |
MS |
≤80 |
|
14 |
단일 커패시터 은행 파괴 전류 |
A |
630 |
|
15 |
연속 커패시터 은행의 중단 전류 |
A |
400 |
|
16 |
정격 작동 전압 |
V |
-110/~ 110, -220/~ 220 |
핫 태그: ZN85 실내 고전압 VCB
