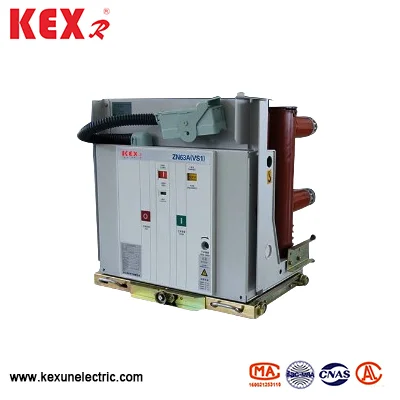

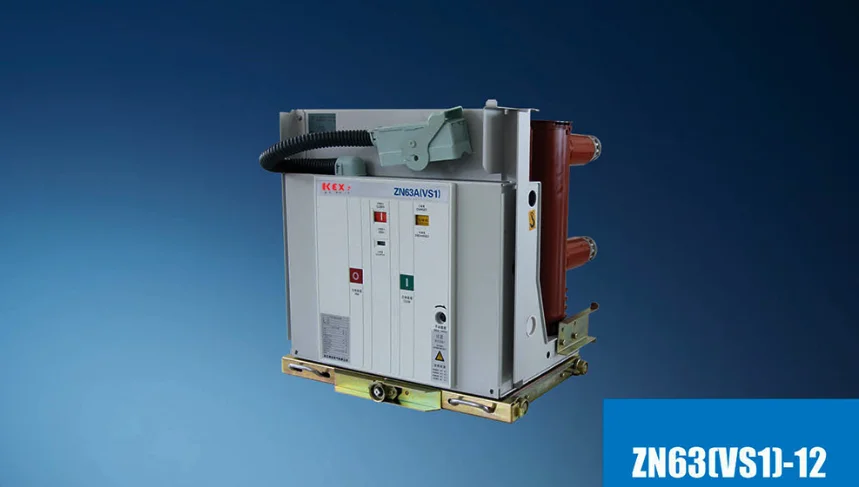

ZN63 VS1 실내 고전압 VCB
ZN63 VS1 중국에서 잘 알려진 제조업체 인 Kexun이 생산 한 실내 고전압 VCB는 12kV 및 3 상 AC의 전압 AC가있는 전기 장비에 적합하며 종종 산업 및 채굴 기업, 발전 플랜트, 대체 및 전기 시설의 제어 및 보호에 사용됩니다.
모델 : Zn63 VS1
브랜드 ： Kexr
모델 : Zn63 VS1
브랜드 ： Kexr
● 디자인 기능
ZN63 VS1 실내 고전압 VCB는 VET 작동 메커니즘 및 회로 차단기 본체의 통합을 채택하며, 이는 고정 된 설치 장치 또는 특수 추진 메커니즘을 갖춘 핸드 카트 장치로 설계 될 수 있습니다. 메인 회로 부품은 적분 밀봉 된 극을 채택하여 소형화, 높은 신뢰성 및 회로 차단기의 유지 보수가 없음을 실현할 수 있습니다. Kyn28A-12 (GZS) 및 기타 중앙 핸드 카트 스위치 기어와 함께 사용할 수 있으며 XGN 고정 스위치 기어와 함께 사용할 수도 있습니다.
● 조건 사용
▶. 반응 온도 : Zn63 VS1 실내 고전압 VCB는 -10 ~ 40 ℃에서 작동해야한다 (-30 ℃에서 보관 및 운송이 허용됨).
▶ 고도 : ZN63 VS1 실내 고전압 VCB는 1000m 미만의 고도에 설치해야합니다.
▶ 상대 습도 : 일일 평균 값은 95%를 넘지 않고, 포화 증기 압력의 일일 평균값은 2.2x10-mpa를 넘지 않으며 월 평균 값은 1.8x10-mpa를 넘지 않습니다.
참고 ： ZN63 VS1 실내 고전압 VCB는 화재, 폭발, 심각한 오염, 화학적 부식 및 폭력 진동없이 작동해야합니다.
◆ 표준을 충족하십시오
IEC60265 、 IEC62271 、 GB3804 、 GB16926 등 ..
● ZN63 VS1 실내 고전압 VCB의 기술 매개 변수
|
목 |
단위 |
데이터 |
|||
|
정격 전압 |
KV |
12 |
|||
|
정격 단열 수준 |
정격 번개 임펄스 견상 전압 (피크) |
KV |
75 |
||
|
정격 주파수 |
1 분 작동 주파수 견해 전압 |
42 |
|||
|
정격 단락 회로 브레이크 전류 |
그만큼 |
20/25 |
31.5 |
40 |
|
|
정격 전류 |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
정격 열 안정성 전류 (가상 값) |
그만큼 |
20/25 |
31.5 |
40 |
|
|
정격 동적 안정 전류 (피크) |
50/63 |
80 |
100 |
||
|
정격 단락 폐쇄 전류 (피크) |
50/63 |
80 |
100 |
||
|
전류 시간에 정격 단락이 발생합니다 |
시간 |
50 |
|||
|
2 차 회로의 전력 주파수 견해 전압 (1 분) |
V |
2000 |
|||
|
정격 작동 순서 |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
정격 열 안정성 시간 |
S |
|
|||
|
단일/연속 커패시터 은행의 정격 파괴 전류 |
A |
630/400 800/400 (40ka) |
|||
|
기계적 수명 |
시간 |
10000 |
|||
핫 태그: ZN63 VS1 실내 고전압 VCB
