케이블 커넥터

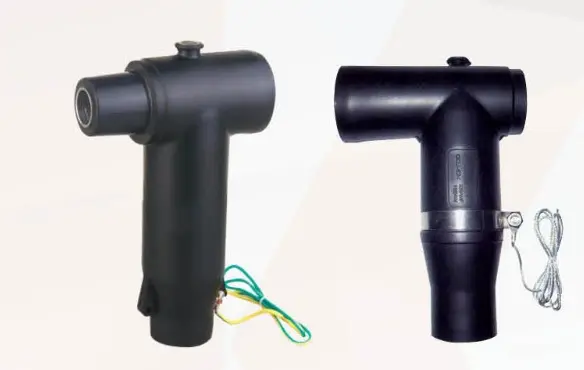

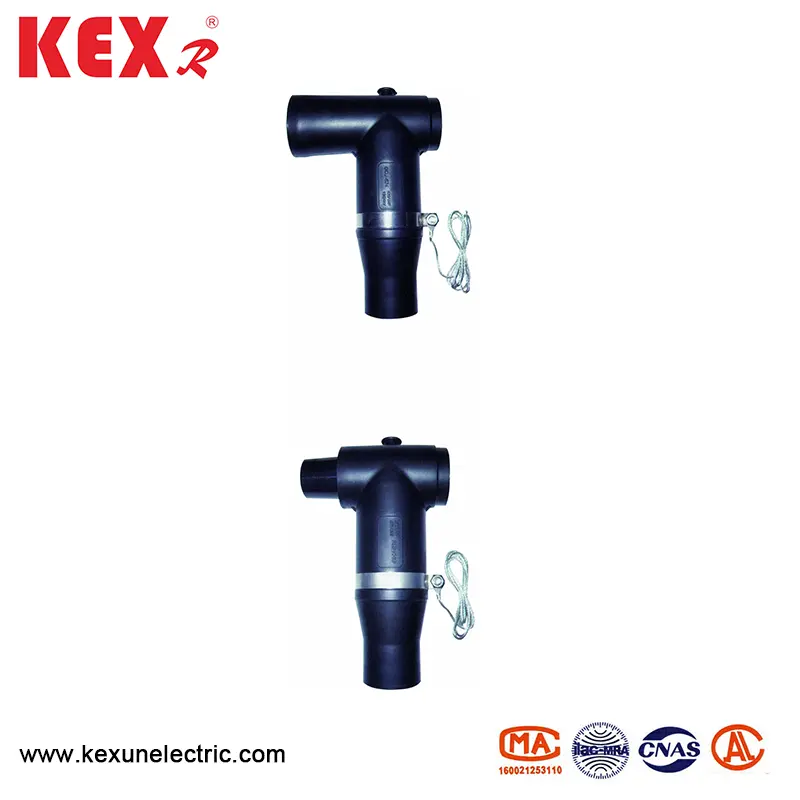

● 제품 사진

◆ 제품 개요

일반적인 케이블 커넥터로서 후면 Arrester는 10kv 터치 가능한 전면/후면 커넥터에 직접 설치되어 전기 장비에 대한 과전압 보호를 제공합니다. 후방 번개가 충분히 절연되고 밀봉되어 있습니다.

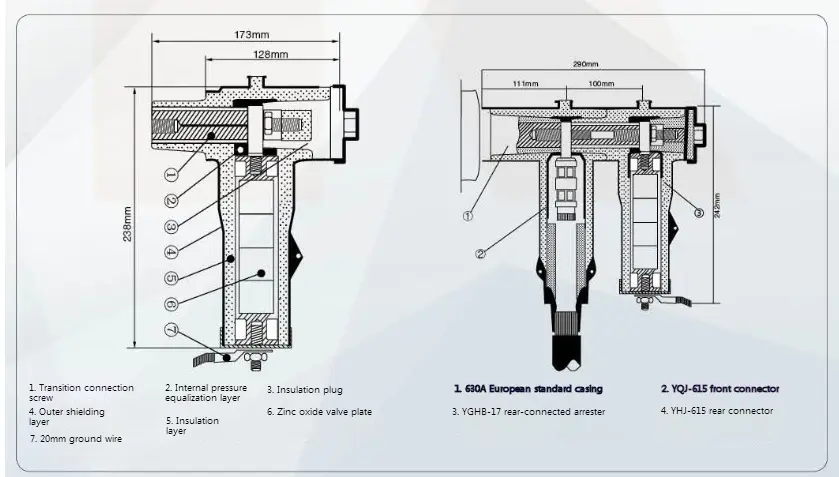

◆ 개요 차원 도면

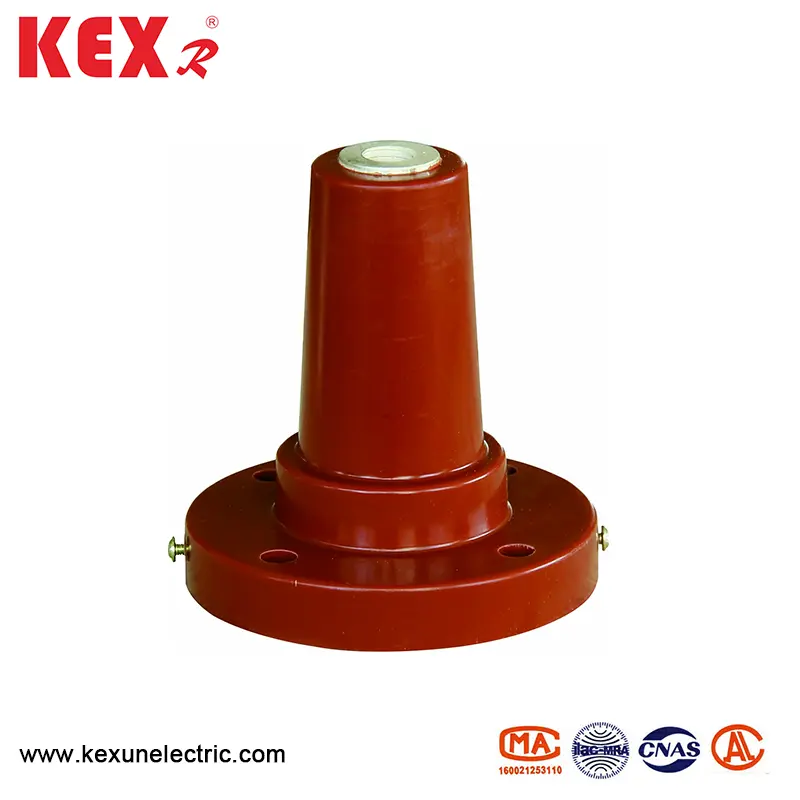

● 제품 사진

◆ 제품 개요

15kV 터치 가능한 케이블 커넥터는 EN50181-1997의 표준에 따라 정교한 모양으로 설계되었으며 10kV 링 네트워크 캐비닛, 메인 네트워크 시스템 또는 박스 트랜스포머의 링 네트워크 시스템에 들어오는 케이블로 적용 할 수 있습니다. YHJ-615 터치 가능한 후면 커넥터 또는 BL-17 Arrester를 연결함으로써 다 채널 확장 또는 과전압 보호를 실현할 수 있습니다. 15kV 터치 가능한 케이블 커넥터의 정격 전류는 630a입니다. 단면이 35-400mm² 인 XLPE 전원 케이블에 적합합니다.

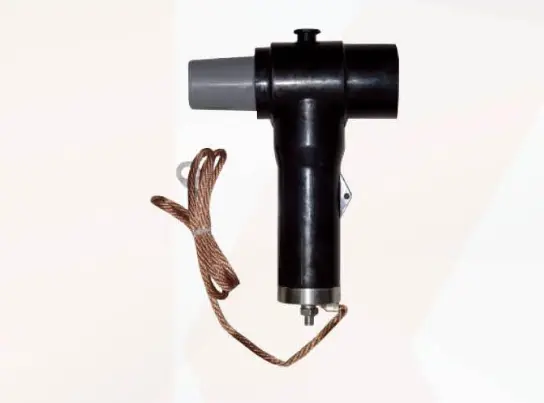

● 제품 사진

◆ 제품 개요

터치 가능한 24KV 케이블 커넥터는 EN50181-1997의 표준에 따라 정교한 모양으로 설계되었으며, 24KV 링 네트워크 캐비닛, 케이블 브랜치 박스의 기본 네트워크 시스템 또는 박스 트랜스포머의 링 네트워크 시스템에 액세스 할 수 있습니다. 와이어 및 케이블 연결. YHJ-625 터치 가능한 후면 커넥터 또는 BL-30 Arrester를 연결함으로써 멀티 채널 확장 또는 과전압 보호를 실현할 수 있습니다. 터치 가능 커넥터의 정격 전류는 630a이며, 이는 35 ~ 400mm² 단면이있는 XLPE 전원 케이블에 적합합니다.

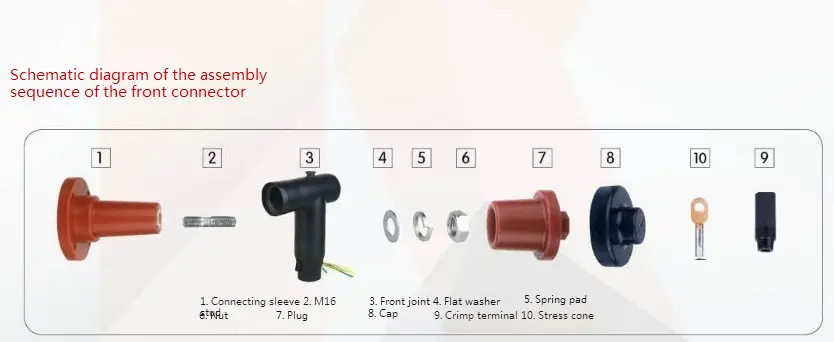

◆ 전면 조인트 어셈블리 시퀀스의 회로도

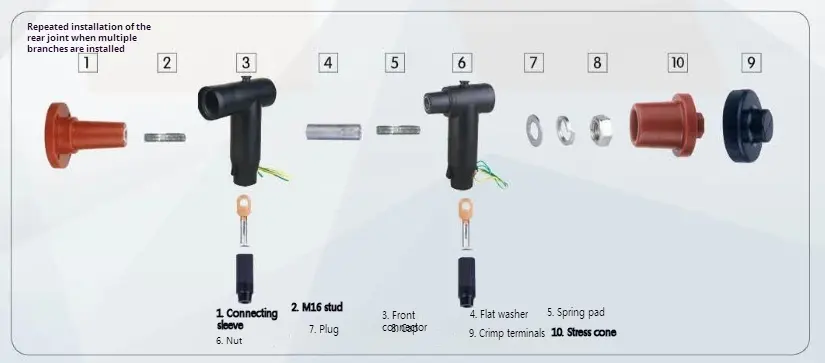

◆ 프론트 조인트 및 후면 조인트의 어셈블리 시퀀스의 회로도
