35kV 케이블 정션 박스

○35kV Cable Junction Box의 주요특징

▶정격 전압: 35kV(IEC 62271-200 및 GB/T 11022 표준 준수)

▶완전 절연 및 완전 밀봉: 견고한 절연(예: 에폭시 수지 및 실리콘 고무) 또는 SF6 가스 절연이 채택되었으며 보호 등급 IP65/IP67의 노출 도체가 없습니다.

▶유럽 플러그인 기술: 표준 차폐 플러그인 케이블 커넥터(실시간 작동 지원(특수 도구 필요))

▶모듈식 설계: 들어오고 나가는 라인을 유연하게 확장할 수 있습니다(예: 1인치, 3아웃, 2인치 및 4아웃).

▶지능형 선택: 오류 표시기, 온도 센서, DTU(배전 단자)를 통합할 수 있습니다.

○35kV 케이블 정션 박스의 일반적인 구조 구성

▶상자

스테인레스 스틸/SMC 복합재료는 내식성이 뛰어나 옥외용(-40℃~+70℃)에 적합합니다.

▶절연버스

구리 또는 알루미늄 도체, 실리콘 고무 /EPDM 절연, 전원 주파수 내전압 ≥70kV, 낙뢰 충격 170kV.

▶케이블 커넥터

테스트 지점이 있는 35kV 차폐 플러그인 커넥터(예: T형 및 엘보우형)(옵션)

▶보호장치

피뢰기, 단락 오류 표시기 및 실시간 표시를 선택할 수 있습니다.

▶접지시스템

박스와 케이블 차폐층은 안정적으로 접지되어 있습니다(접지 저항 ≤4Ω).

○ 35kV 케이블 정션박스 설치 및 운영 및 유지보수

 ◆설치 요구 사항

케이블 스트리핑 및 절단: 절연층 손상을 방지하기 위해 연결 사양(오차 1mm)을 정확하게 일치시킵니다.

▶커넥터 설치 : 접촉면을 깨끗이 청소하고 실리콘 그리스를 도포하여 산화를 방지합니다. 토크 렌치로 조입니다(예: T-조인트는 35~40N·m 필요).

▶접지: 박스와 케이블 실드는 안정적으로 접지되어야 합니다(접지 저항 ≤4Ω).

◆안전한 작동

▶정전 후 전기를 점검하고, 운전시에는 절연장갑, 보안경을 착용하십시오.

▶커넥터를 꽂거나 뽑기 전에 접지 스위치가 닫혀 있는지 확인하십시오.

◆정비 제안

▶연간 점검 : 적외선 온도 측정 (관절 온도 상승 모니터링 중심)

▶씰 검사: 씰링 링을 5년에 한 번씩 교체하십시오(방습 및 방진).

▶절연시험 : 3년마다 내전압 시험을 실시합니다.

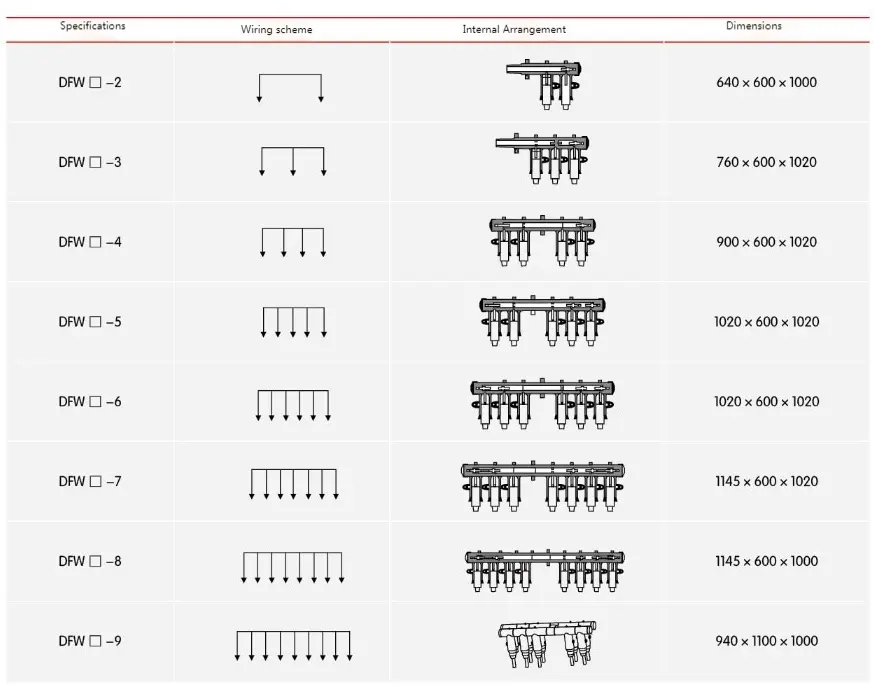

● 35KV 유럽형 케이블 정션 박스의 기술 매개변수

● 35KV 유럽형 케이블 정션 박스  주문 번호 설명

Kexun을 선택하는 이유는 무엇입니까?

제품의 안정적인 성능, 불량률이 2% 미만입니다.

공장 직접 판매, 높은 비용 효율성

FAQ

 Q: 이런 종류의 제품에 대한 MOQ

A: 우리는 1세트 케이블 박스도 판매할 수 있습니다.

질문: 영장

A:12~24개월

Q: 귀사는 OEM 서비스를 제공합니까?

A:물론 그렇습니다!  우리는 OEM 및 ODM 서비스를 제공합니다
