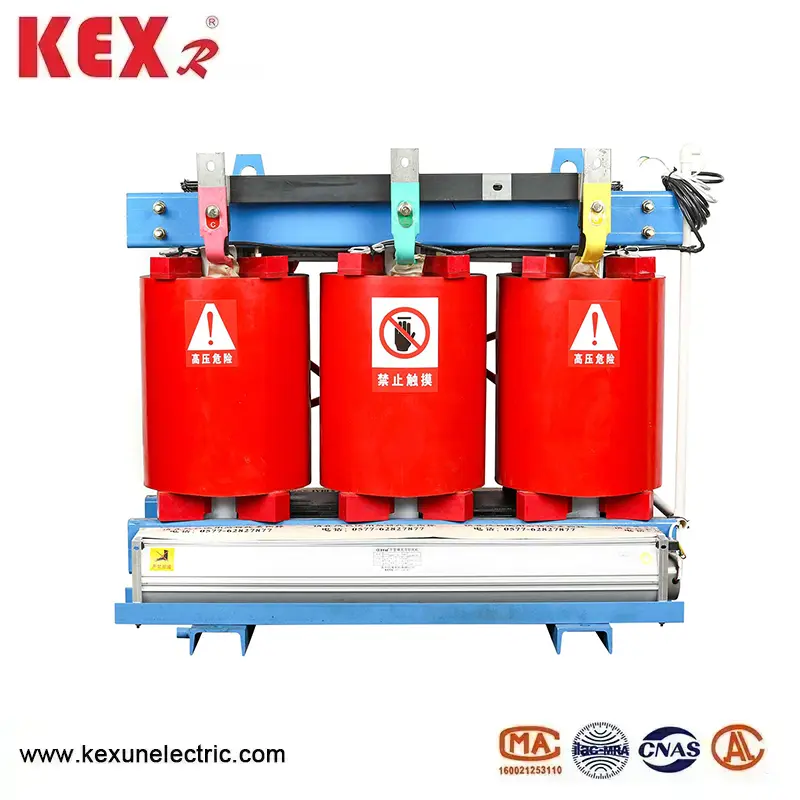

수지 절연 드라이 타입 변압기

SCB10 시리즈 수지 절연 드라이 유형 변압기는 중국 공장의 Kexun Electric이 독립적으로 개발 한 건식 형 변압기는 화염 지연, 화재 예방, 폭발 방지, 유지 보수가없고 오염이없고 작은 크기의 특성을 가지고 있으며로드 센터에 직접 설치할 수 있습니다. 지능형 온도 컨트롤러가 장착 된이 기능은 결함 경보, 과도 경보, 과도한 트립 및 검은 색 브레이크의 기능을 갖추고 있습니다.
모델 : SCB10
브랜드 ： Kexr

문의 보내기

제품 설명

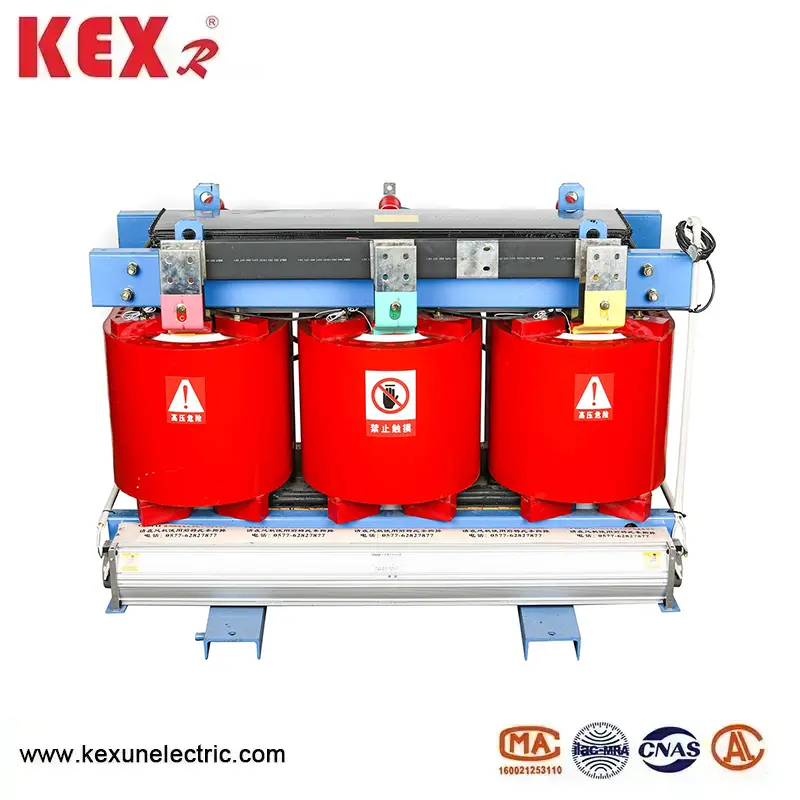

● SCB10 유형의 수지 절연 드라이 형 변압기의 구성 요소

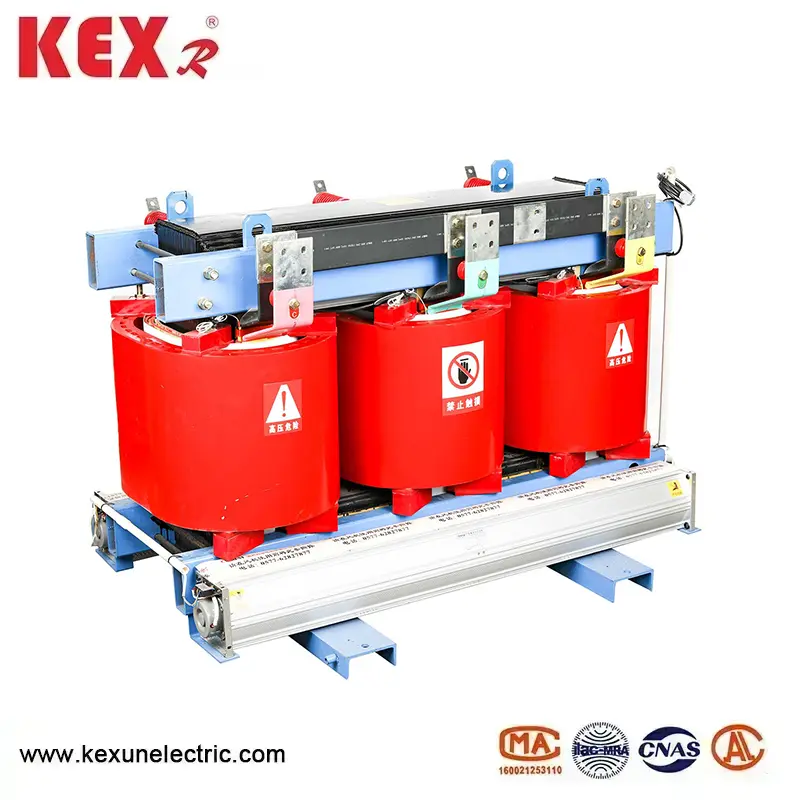

◆ 수지 절연 드라이 형 변압기의 코어

철 코어는 완전히 기울어 진 조인트 구조를 갖춘 수입 고품질 냉장 실리콘 스틸 시트로 만들어졌습니다. 코어 컬럼은 F 등급 비직 접착제 테이프와 연결되어 있으며, 철 코어 표면에는 에폭시 수지가 캡슐화되어 무제산 손실, 무부하 전류 및 철 코어 노이즈를 줄이며 클램프 및 패스너는 제품의 외관 품질을 더욱 향상시키기 위해 특수한 표면 처리를 거쳤습니다.

◆ 저전압 와인딩

수지 절연 드라이 타입 변압기의 저전압 권선은 포일 구조를 채택하여 와이어 와인딩을 사용할 때 축 헬릭스 각도의 문제를 해결하여 턴의 균형을 높입니다. 동시에 코일은 축 방향 냉각 공기 덕트를 채택하여 열 소산 능력을 향상시킵니다. TDMD 에폭시 수지 Prepreg는 와인딩 층 사이에 사용되며 전체가 경화되어 형성됩니다.

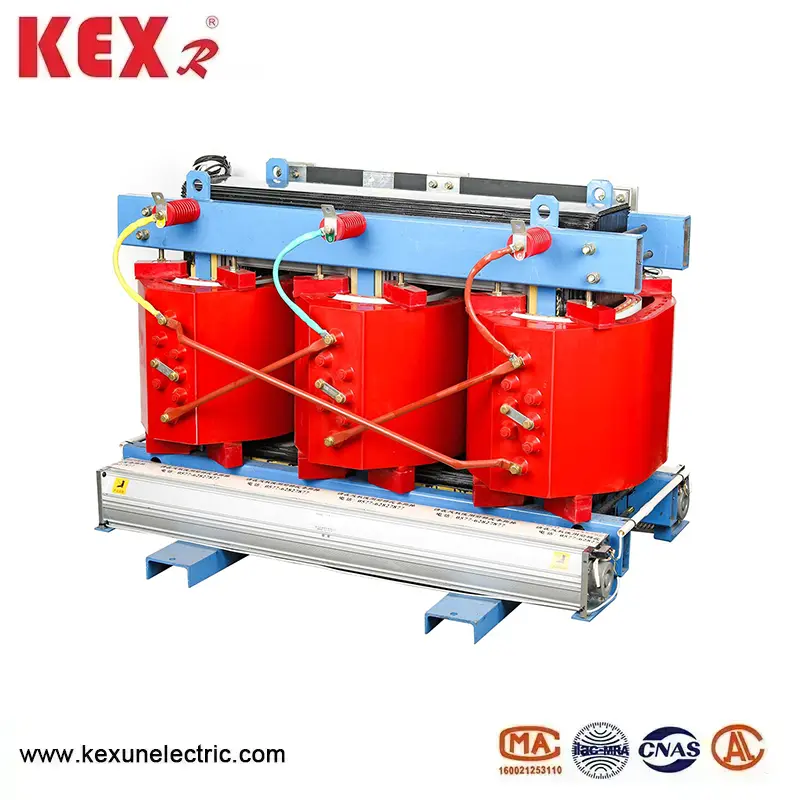

◆ 고전압 과인딩 SCB10 시리즈 수지 절연 드라이 타입 변압기

고전압 와인딩은 충전제가있는 에폭시 수지로 진공 캐스팅되어 국소 배출을 크게 줄이고 코일의 전기 강도를 향상시킵니다. 와인딩의 내부 및 외벽에는 유리 섬유 메쉬 플레이트가 제출되어 코일의 기계적 강도를 향상시키고 갑작스런 단락에 저항하는 제품의 능력을 향상 시키면 Coll은 절대 갈라지지 않습니다.

◆ 제조 공정

SCB10 타입의 수지 절연 드라이 형 변압기의 코일은 고정밀 와인딩 머신에 상처를 입히고 저전압 권선은 포일 권선 구조를 채택합니다. 변압기 용량이 크면 환기 덕트가 있습니다. 와인딩이 완료된 후, 진공 건조가 수행되고, 전체 쏟아지는 및 경화 공정이 공정 요구 사항에 따라 완전히 작동되며, 모든 프로세스는 상황에 따라 엄격하게 모니터링되고 조정되어야합니다. 쏟아지는 정밀 제조 공정은 코일에 기포 나 공극이 없도록하여 변압기의 고품질 작동을 초래합니다.

◆ 온도 제어 시스템 및 공기 냉각 시스템

크로스 플로우 탑 블로킹 냉각 팬이 채택되어 저음, 고압 및 아름다운 외관의 특성을 갖는 SCB10 유형의 수지 단열 방지 드라이 형 변압기의 과부하 용량을 향상시켜 온도 제어는 지능형 온도 컨트롤러를 채택하여 변압기 작동의 안전성과 신뢰성을 향상시킵니다.

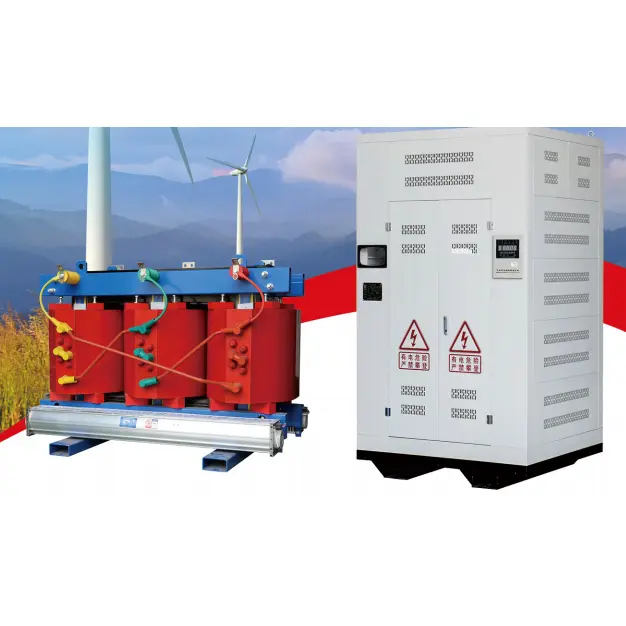

◆ 케이싱 및 출력 버스 바를 보호하십시오

보호 쉘은 IP20, LP23 등의 보호 레벨을 갖춘 변압기에 대한 추가 안전 보호를 제공합니다. 쉘 재료에는 콜드 트롤 스틸 플레이트, 스테인리스 스틸 플레이트 등이 포함되어있어 사용자가 선택할 수있는 저전압 발신 라인을 사용하여 표준 버스 바를 사용하여 측면 및 상단 라인을 사용할 수 있습니다.

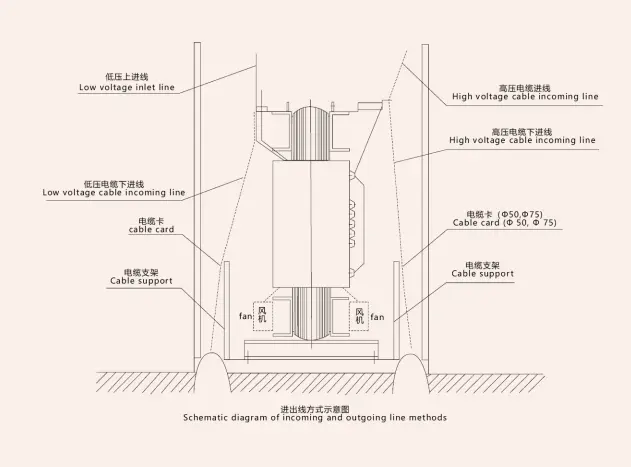

◆ 변압기 발신 라인 방법

기존의 나가는 라인, 표준 밀폐 된 버스 바 및 표준 측면 발신 라인은 다양한 인터페이스 형태에 따라 제조 될 수 있으며, 특수 발신 방법은 사용자 요구 사항에 따라 설계 될 수도 있습니다.

◆ 관련 표준 및 매개 변수

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

정격 고전압 : 10 (11,10.5,6.6,6.3,6) kv

정격 저전압 : 0.4kv

연결 그룹 : Dyn11 또는 Yyno

고전압 탭 범위 : + 5 또는 + 2x2.5%

절연 레벨 : LL75AC35/li0ac5

주파수 : 50Hz

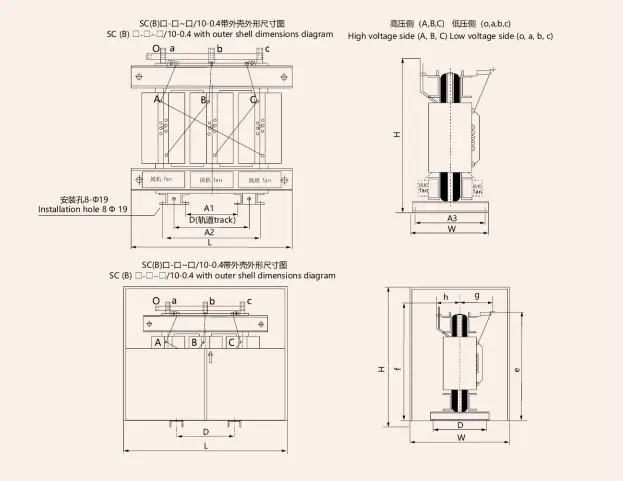

◆ SCB10 유형의 레진 절연 드라이 형 변압기의 외관 및 설치 치수

Resin Insulated Dry Type Transformer

◆ 10KV SCB10 유형의 기술 매개 변수 단열 된 드라이 형 변압기

평가 용량 (KVA)	전압 조합 및 탭 범위 (KV)			그룹 숫자	아니요 짐 손실	다른 절연 시스템의 온도 아래 (KW)로드 손실	아니요 짐 현재의 (%)	짧은 회로 장애 춤 (%)	무게 (kg)	L * W * H mm	설치 크기 (mm)	L * W * H (와 함께 껍데기)
	HV (KV)	고전압 분할 압력 수용 범위	LV (KV)			다른 절연 시스템의 온도 아래 (KW)로드 손실
	HV (KV)	고전압 분할 압력 수용 범위	LV (KV)			120 ℃
30	6 6.3 6.6 10 10.5 11	± 2.5 ± 5	0.4	Dyn11 yyn0	0.19	0.71	2	4	270	590500640	400/400	1000x900x1050
50					0.27	1	2		360	620x550x670	400/400	1000x900x1050
80					0.37	1.38	1.5		510	680x580x710	400/450	1050x950x1100
100					0.4	1.57	1.5		570	720x600x720	400/450	1100x950x1150
125					0.47	1.85	1.3		600	860x650x850	550/550	1250x1000x1300
160		± 2*2.5 ± 5			0.54	2.13	1.3		730	900x710x890	550/550	1300x1050x1350
200					0.62	2.53	1.1		850	940x750x980	550/660	1300x1100x1500
250					0.72	2.76	1.1		980	960x770x1030	660/660	1300x1100x1550
315					0.88	3.47	1		1130	1020x790x1060	660/660	1400x1150x1550
400					0.98	3.99	1		1330	1060x880x1100	660/820	1450x1200x1600
500					1.16	4.88	1		1480	1080x900x1160	660/820	1450x1200x1700
630					1.3	5.96	0.85	6	1580	1200x920x1150	820/820	1550x1200x1700
800					1.52	6.96	0.85		1910	1260x920x1260	820/820	1600x1200x1800
1000					1.77	8.13	0.85		2260	1320x940x1300	820/820	1700x1250x1800
1250					2.09	9.69	0.85		2660	1380x950x1380	820/820	1750x1250x1900
1600					2.45	11.7	0.85		3180	460x1120x1490	1070/1070	1850x1400x2000
2000					3.05	14.4	0.7		3600	490x1120x1620	1070/1070	1900x1450x2200
2500					3.6	17.1	0.7		4220	520x1120x1760	1070/1070	1950x1500x2200
3150					5.14	22.5	0.6		5000	600x1120x1860	1070/1070	2000x1550x2300
4000					5.96	27	0.6		6300	680x1120x2150	1070/1070	2100x1600x2600
