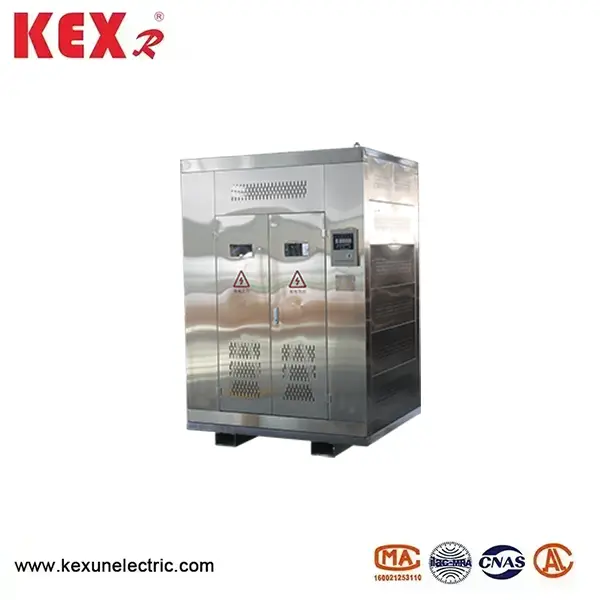

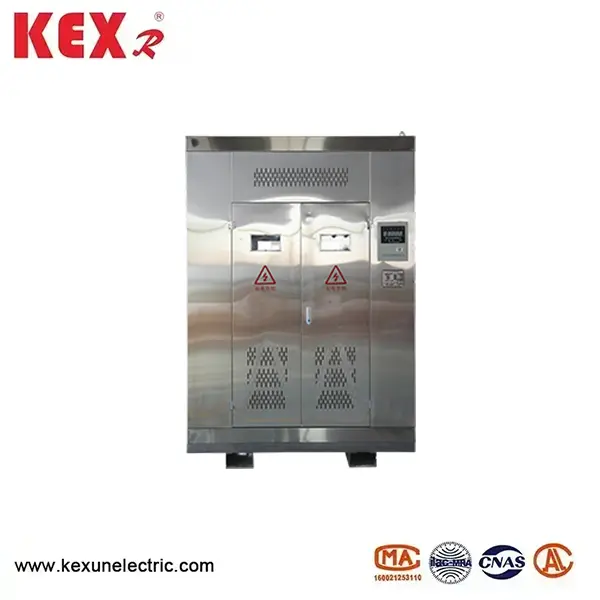

건식 마이닝 변압기

중국 공장의 Kexun Electric에서 특별히 생산되는 KSG 드라이 유형 마이닝 변압기는 중앙 변전소, 하단 야드, 주요 공기 입구 덕트 및 지하 탄광의 주요 공기 입구 덕트에 적합하며 광산 조명 또는 전기 견인력을위한 전력 변압기로서 터널의 습한 환경에 적합합니다.
모델 : KSG
브랜드 ： Kexr

문의 보내기

제품 설명

● KSG 드라이 유형 마이닝 변압기의 조건을 사용합니다

▶ 고도 : 1500m를 초과하지 않으면 특별한 상황이 별도로 설명됩니다.

▶ 환경 온도 : 최대 온도+40 "C, 최대 월 평균 온도+25 *C, 최소 온도 -20 *C

▶ 공기의 상대 습도는 95% (+25 ° C)를 초과하지 않습니다.

▶ 단열재를 손상시키지 않는 가스 또는 증기 환경에서;

▶ 석탄 먼지와 가스가 있지만 폭발 위험이없는 지하 광산에 설치;

▶ 전원 공급 장치 전압의 파형은 대략 사인파입니다.

● KSG 드라이 유형 마이닝 변압기는 아래 표준을 충족합니다

GB/T12173-2008 광업을위한 일반 전기 퀴즈

GB1094.11-2007 드라이 타입 전원 변압기

GB/T10228-2015 드라이 유형 전력 변압기에 대한 기술 매개 변수 및 요구 사항

GB/T3955-2006 채굴 일반 전력 변압기

GB4208-2008 쉘 보호 수준

건식 유형 전력 변압기를위한 GB/T17211-1998로드 안내서

GB3836.1-2010 폭발성 가스 환경을위한 전기 장비 1 부 : 일반 요구 사항

GB3836.2-2010 폭발성 가스 분위기를위한 전기 장비 2 부 : 폭발 증명 유형 "D 설계, 제조 및 GB1094.1-2013과 같은 관련 표준의 검사 및 파워 트랜스포머 파트 1 일반 규정.

● KSG 드라이 유형 마이닝 변압기 특성

KSG 마이닝 일반적인 건식 유형 변압기는 강력한 수분 방지 능력, 우수한 화염 지연 성능 및 자동 소멸 특성을 갖는 단열재를 가지고 있으며, 화재 공급원을 만날 때 유해한 가스를 생산하지 않으며 환경을 오염시키지 않으며 유지하기가 쉽습니다.

채굴 건식 유형 변압기의 고전압 코일은 고품질 와이어 와인딩으로 만들어지며 와인딩은 진공 상태에서 고품질 에폭시 수지로 주조됩니다. 저전압 코일은 포일 와인딩 및 수지 사전 점선 절연 층 권선으로 만들어집니다. Iron Core는 동일한 배치에서 작은 히스테리시스 팽창을 갖는 고품질의 높은 자기 전도도 냉담한 곡물 방향 실리콘 스틸 시트를 채택합니다. 에폭시 접착제 코팅을 채택하여 부식을 밀봉하고 방지하십시오. 마이닝 건식 유형 변압기의 과부하 용량 : 자연 냉각 (AN) 조건에서 과부하 용량은 다음 표에서 요구 사항을 충족 할 수 있습니다 (주변 온도 20 ° C) :

과전류%	20	30	40	50	60	70
달리기 시간 (m)	마디 없는	120	60	20	50	1

KSG 드라이 유형 마이닝 변압기의 온도 제어 시스템은 온도 컨트롤러와 저전압 와인딩의 상단에 설치된 온도 측정 요소로 구성되며, 이는 제품의 가장 인기있는 지점입니다. 1T는 변압기의 온도 제어를 깨닫고 변압기 작동 중에 권선 A, B 및 C의 핫스팟 온도를 표시합니다. 과부하 작동 또는 결함으로 인해 변압기 와인딩의 온도가 너무 높으면 온도 컨트롤러는 경보 및 트립을 발행하고 온도 제어 시스템에는 경보 및 트립을위한 수동적 접점이 있습니다. 강제 공기 냉각을 사용할 때 온도 컨트롤러는 와인딩 온도에 따라 냉각 환경 시스템 인증 팬의 입력 또는 스위칭을 결정합니다. RS485 통신 인터페이스는 원격 관리를 위해 선택적으로 설치할 수 있습니다. 제품 케이스의 보호 수준은 P21 이상입니다.

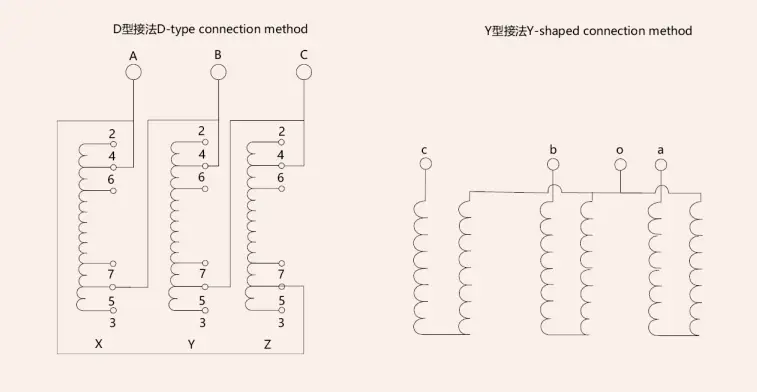

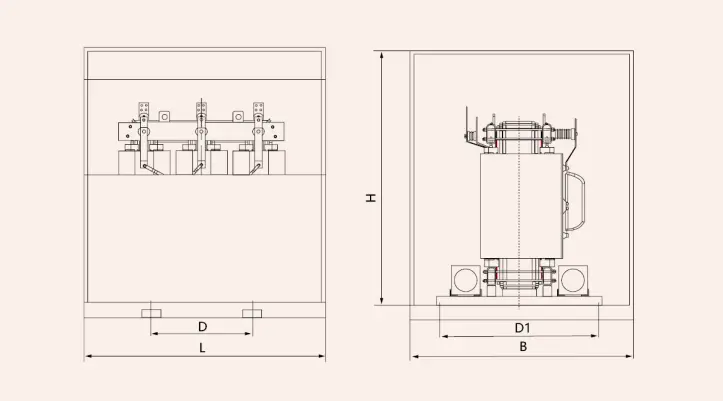

● KSG 드라이 유형 마이닝 변압기의 개략도 및 설치 치수

Dry Type Mining Transformer

◆ KSG 드라이 유형 마이닝 변압기의 기술 매개 변수

정격 용량 (KVA)	전압 조합 및 탭 범위 (%)			그룹 번호	부하 손실이 없습니다	로드 손실	부하 전류가 없습니다 (%)	단락 임피던스 (%)	무게 (kg)	치수 lwhmm
정격 용량 (KVA)	HV (KV)	HV 마지막 범위	LV (KV)	그룹 번호	부하 손실이 없습니다	로드 손실	부하 전류가 없습니다 (%)	단락 임피던스 (%)	무게 (kg)	치수 lwhmm
50	6 또는 10	2* ± 2.5 또는 ± 5	1.2 0.69 0.4	DY11 YD11	0.27	1	2	4	450	1000x900x1050
80					0.37	1.38	1.5		600	1050x950x1100
100					0.4	1.57	1.5		650	1100x950x1200
125					0.47	1.85	1.3		700	1250x1000x1300
160					0.54	2.13	1.3		850	1300x1050x1350
200					0.62	2.53	1.1		1000	1300x1100x1500
250					0.72	2.76	1.1		1150	1300x1100x1550
315					0.88	3.47	1		1300	1400x1150x1550
400					0.98	3.99	1		1500	1450x1200x1600
500					1.16	4.88	1		1700	1450x1200x1700
630					1.3	5.96	0.85	6	1800	1550x1200x1700
800					1.52	6.96	0.85		2100	1600x1200x1800
1000					1.77	8.13	0.85		2500	1700x1250x1800
1250					2.09	9.69	0.85		2950	1750x1250x1900
1600					2.45	11.7	0.85		3500	1800x1400x2000
