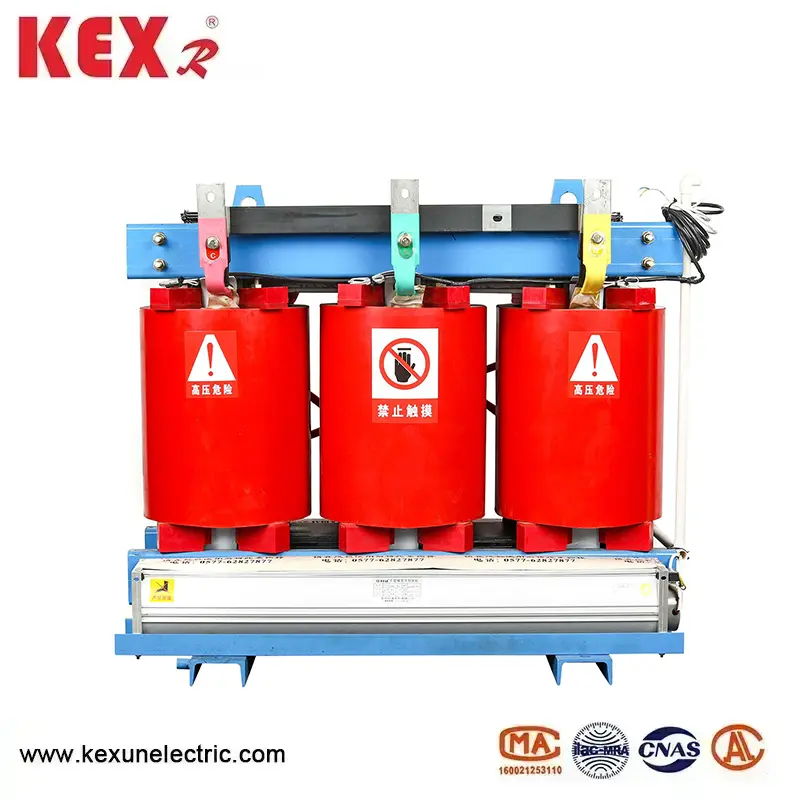

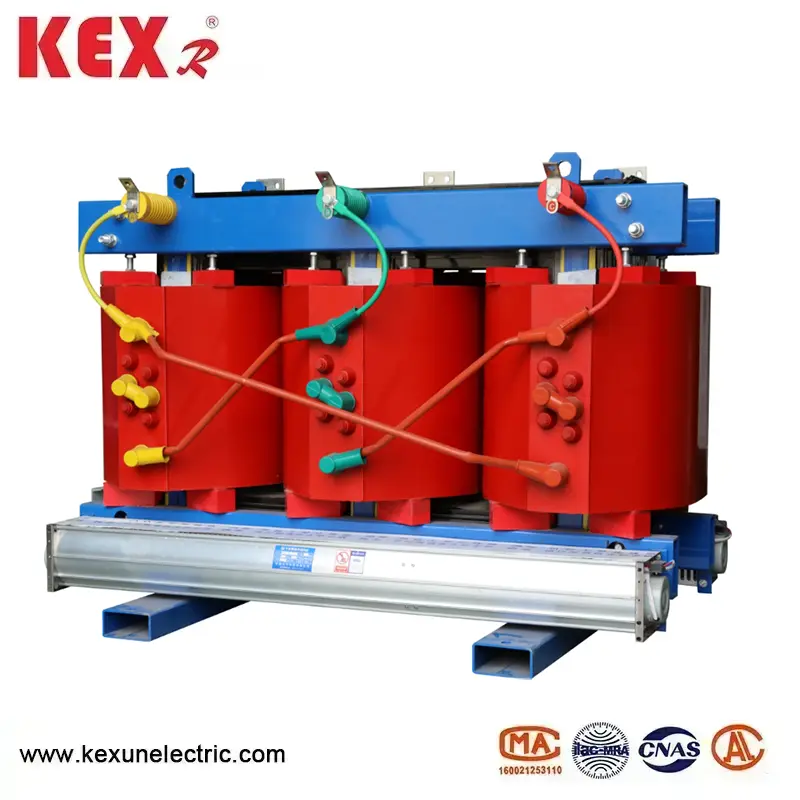

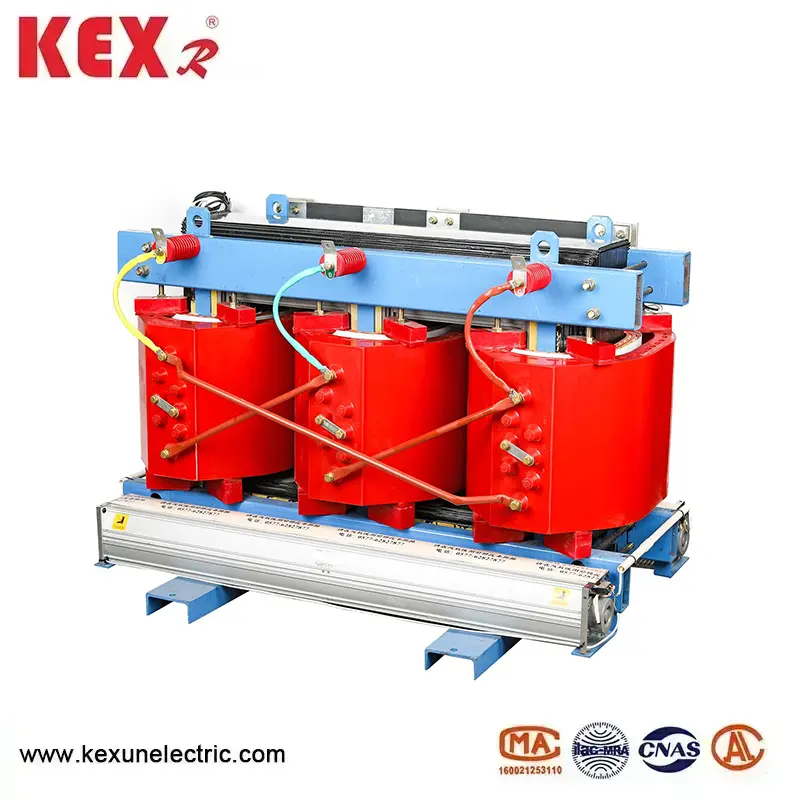

환경 친화적 인 건식 유형 변압기

◆ SGB10 유형 환경 친화적 인 건식 유형 변압기의 코어

철 코어는 수입 된 입자 방향 고품질 고품질 자성 전도도 실리콘 스틸 시트가 함께 쌓여 있습니다. The45 ° 완전 경사 관절 구조는 와인딩과 철 코어 사이의 탄성 고정 장치를 채택합니다. 이는 변압기가 낮은 부하 손실 및 노이즈를 가질 수있게합니다. 철 코어의 표면은 특수 기술로 처리되어 변압기의 노이즈를 줄일뿐만 아니라 작동 중에 녹슬어내는 것과 함께 고정 된 고정 된 부품으로 고정되어 있습니다. 전체. 와인딩은 탄성 패드에 의해 고정되며, 버퍼링 구조는 권력의 진동 레벨과 노이즈를 줄일 수 있습니다.

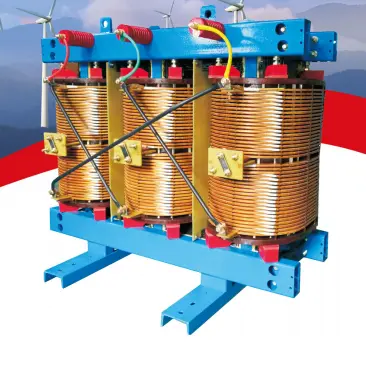

◆ 고전압 코일 및 저전압 코일

고전압 코일과 저전압 코일은 NOMEX 단열재로 만들어지며 VPL 진공 압력 장비를 사용하여 용매가없는 함침 페인트로 반복적으로 함침 된 다음 고온에서 여러 번 구워지고 경화시킵니다. 고전압 코일은 높은 기계적 강도 및 우수한 열 소산 조건을 갖는 연속 구조를 채택하여 높은 인터레이어 전압의 단점, 열산 소실 능력이 부족하고 열 붕괴가 쉬운 다중. 저전압 코일은 호일 또는 종 방향기도 고전류 나선 구조를 채택합니다. 함침 된 코일은 우수한 수분 저항을 가지며 더 효과적으로 영향을 견딜 수 있으며, 균열이나 부분 방전이 없으며, 서비스 수명 후에 건조, 분해 및 재활용이 쉬워 환경을 보호합니다.

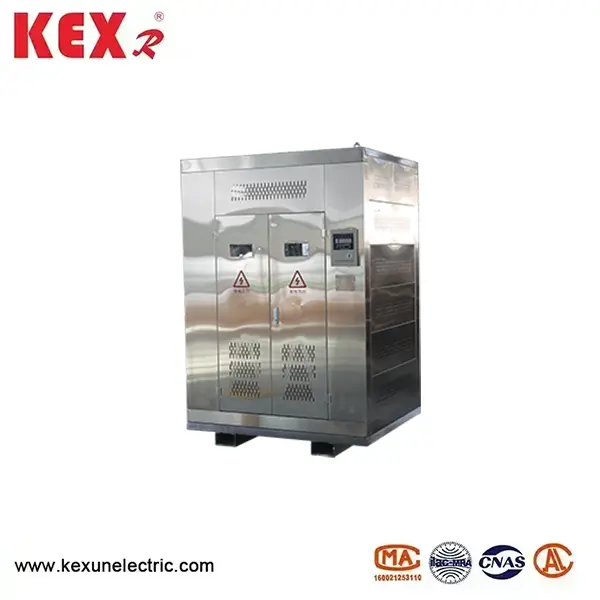

◆ 쉘

필요한 경우 Kexun Electric은 IP20 또는 IP23의 보호 레벨을 제공 할 수 있습니다. 인클로저 보호 레벨 LP20의 의미는 직경이 12mm 인 고체 외부 물체가 들어갈 수 없다는 것입니다. 냉각 공기의 순환을 보장하기 위해 쉘의 하단과 상단은 메쉬 플레이트로 만들어집니다.

◆ 과열 보호

코일 과열에 대한 보호 조치를 취하기 위해 SGB10 유형 315kVA 이상의 환경 친화적 인 건식 유형 변압기에는 온도 디스플레이 보호 장치가 장착되어 있습니다. 이 장치는 저전압 권선에 내장 된 온도 감지 요소를 디지털 디스플레이 기기의 신호 소스로 사용합니다. 저전압 권선 내부의 온도가 변할 때 온도 감지 디지털 디스플레이 기기는 새로운 온도 값을 표시 하고이 온도 값에 따라 변압기를 보호하기 위해 제어 및 경보 기능을 수행합니다.

◆ 과부하 용량

SGB10 유형 환경 친화적 인 건식 유형 변압기는 새로운 구조, 새로운 재료 및 새로운 프로세스를 채택하며, 열 소산 조건이 우수하고 열 수명이 길고 과부하가 강한 과부하 용량은 120%과부하 이하로 오랫동안 안전하고 안정적으로 작동 할 수 있습니다. 이전 23 환경에서는 팬 냉각이 필요하지 않으며 오랫동안 풀로드로 작동 할 수 있습니다.

◆ 보안

SGB10 유형 환경 친화적 인 건식 유형 변압기는 오늘날 이용 가능한 최고 안전성 성능 드라이-타입 변압기이며, 모든 단열재 재료는 비정규성, 자체 소멸, 비 독성이며, 에폭시 캐스트 제품에 비해 10% 미만의 가연성 물질을 함유하고 있습니다. 에폭시 캐스트 변압기. SG (b) 10 신제품은 높은 안전 요구 사항, 습한 및 뜨거운 조건 및 전력, 지하철, 선박, 화학 및 야금 산업과 같은 환기가 불량한 응용 분야에서 우수한 성능을 보여줍니다.

◆ 우수한 수분 저항

SGB10 유형 환경 친화적 인 건식 유형 변압기의 NOMEX "절연 시스템은 수분 침입을 견딜 수 있습니다. 고급 VPL 장비 및 진공 함침 기술 조치를 취할 수 있습니다. u에 의해 인식되는 고품질 함침 페인트는 180 'C 및 Nomex Solop의 온도에서 오랫동안 연속적으로 작동 할 수 있습니다.

◆ 작은 부피와 가벼운 무게

SGB10 유형 환경 친화적 인 건식 유형 변압기는 DuPont Nomex@ Paper를 주요 단열재로 사용하여 변압기의 가장 인기있는 지점에서 하이브리드 절연 시스템으로 사용하여 동일한 용량의 변압기에서 에폭시 수지에 비해 크기와 무게를 줄입니다.

◆ 환경 보호

SGB10 유형 환경 친화적 인 건식 유형 변압기는 서비스 수명 후에 분해 및 재활용 될 수 있으며, 에폭시 수지의 결함을 극복하여 건조 유형 변압기의 결함을 극복하여 환경 염료를 복합 및 유리 섬유의 융합 및 유리 섬유의 전체로 융합 할 수 없습니다.

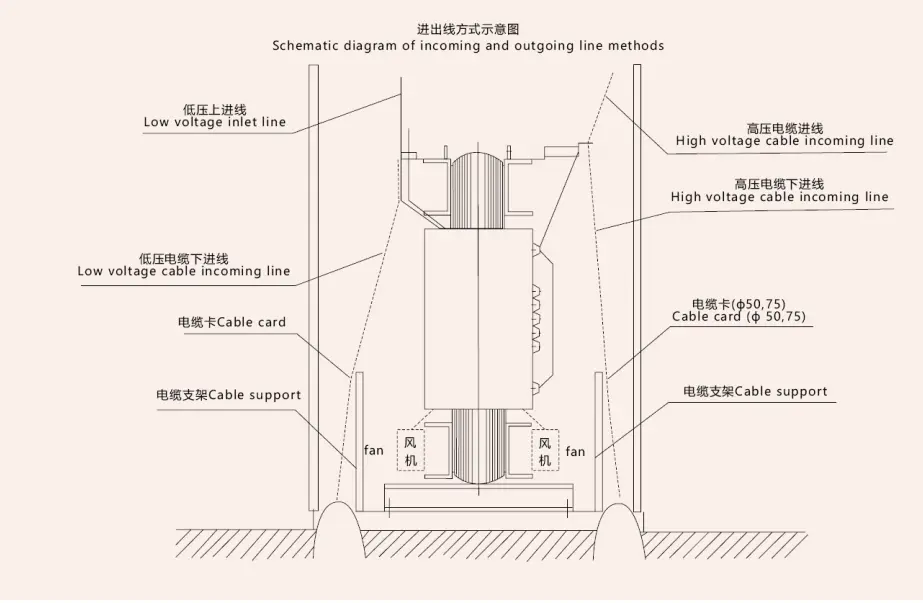

◆ 리드 와이어

고전압 출력 단자는 와인딩의 상부에 고정되어 있으며 탭은 와인딩 중간에 있습니다. 정전이 발생하는 경우, 출력 전압을 조정하기 위해 연결 조각을 통해 탭이 변경됩니다. 저전압 발신 단자는 볼트를 통해 나가는 스트립에 안정적으로 연결되는 플레이트 유형 전도성 스트립입니다.

◆ 관련 표준

GB1094.11-2007 "드라이 타입 변압기"

GB/T10228-1997 "기술 매개 변수 및

건식 유형 전력 변압기에 대한 요구 사항 "

GB/T17211-1998 "건식 유형 전력 변압기 용로드 가이드"

JB/T10088-2004 "6-220KV 전력 변압기의 사운드 레벨"

GB4208-1993 "인클로저 (LP 코드)가 제공하는 보호 정도"

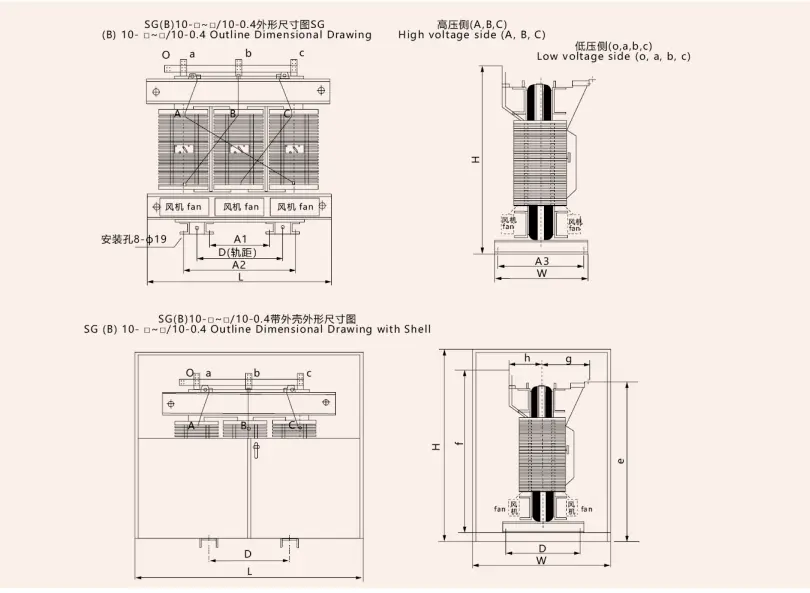

◆ SGB10 유형 환경 친화적 인 건식 유형 변압기의 외관 및 설치 치수

◆ 10kV SGB10 유형 환경 친화적 인 건식 유형 변압기의 기술 매개 변수
