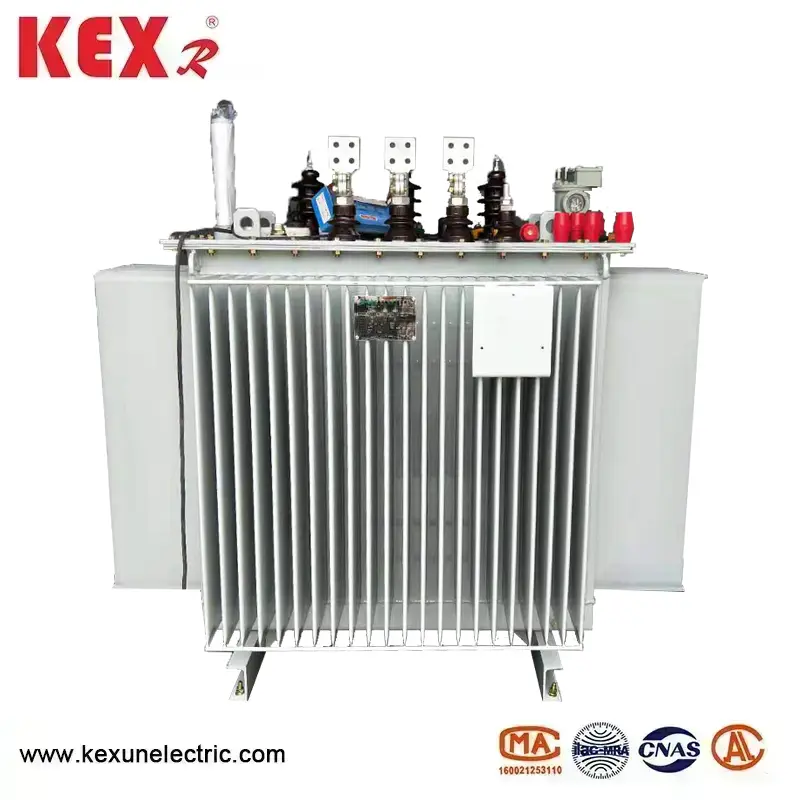

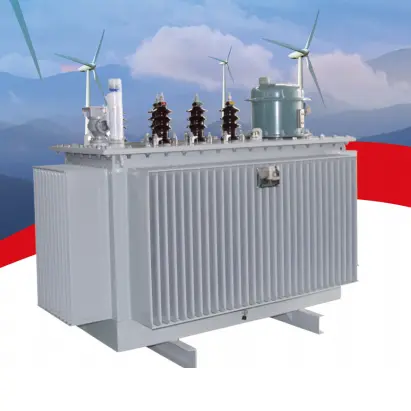

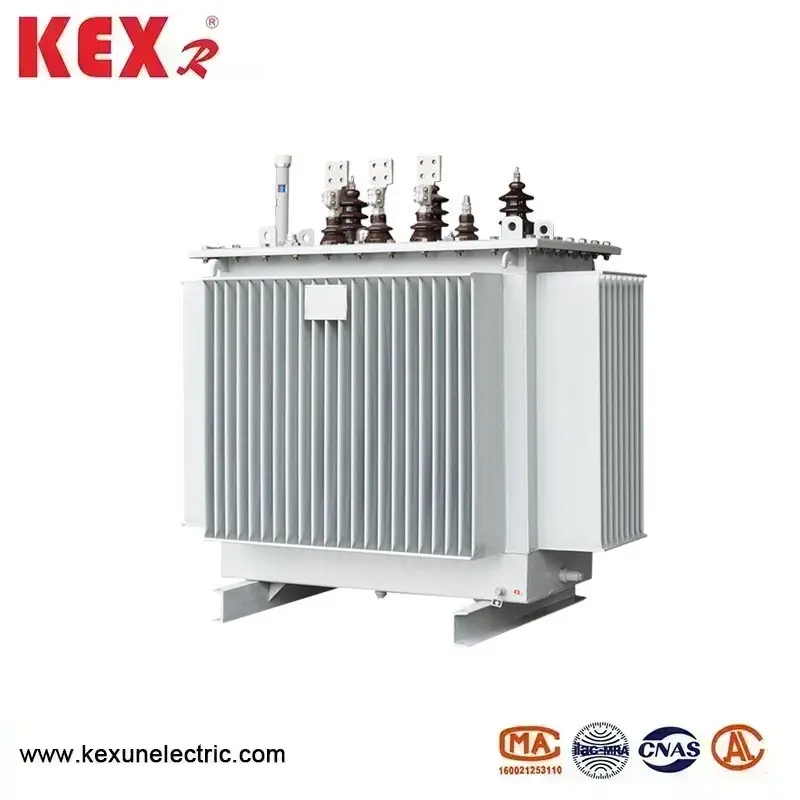

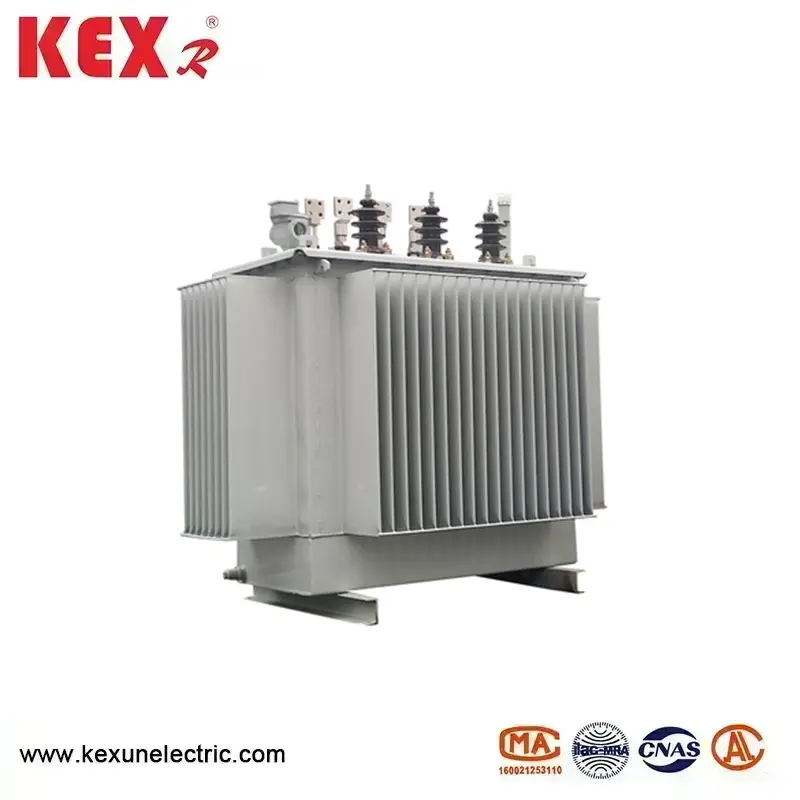

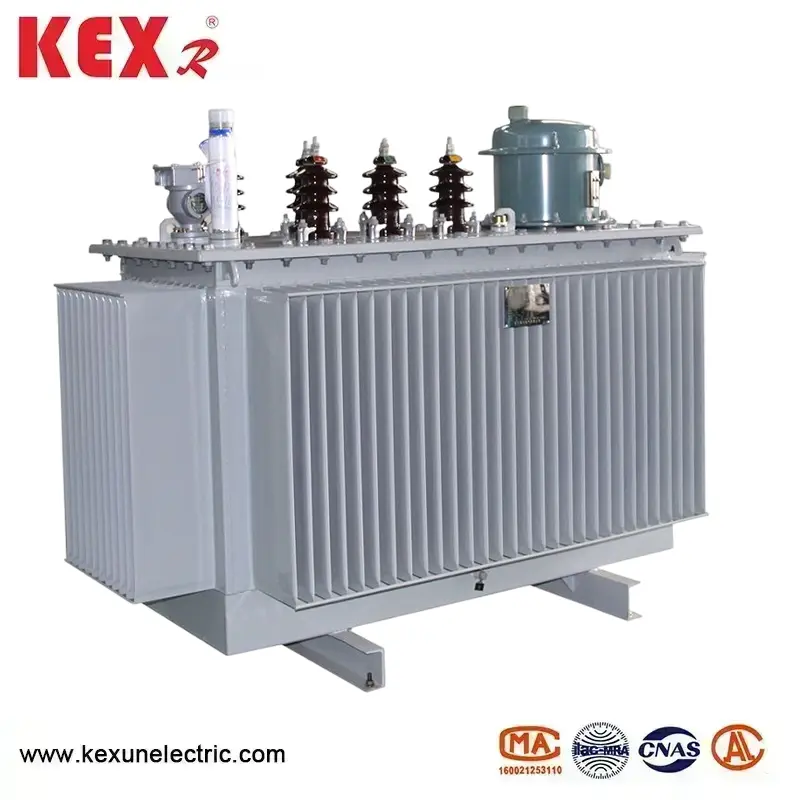

고전압 조절 변압기

중국 전기 장비 공급 업체 Kexun Electric Co., Ltd가 특별히 생산하는 고전압 조절 변압기는 라인 전압의 변화를 추적하고 장치 본문의 변환 비율을 자동으로 조정하여 출력 전압의 안정성을 보장 할 수있는 장치입니다. 입력 전압은 -20% 내지 +10% 범위 내에서 자동으로 조정될 수 있습니다. 대규모 전압 변동 또는 대량 전압 강하가있는 라인에 특히 적합하여 사용자의 전원 공급 전압을 보장하고 라인 손실을 줄입니다.
모델 : SVR
브랜드 ： Kexr

문의 보내기

제품 설명

● 변압기 주요 기능 고전압 조절

▶ 전체 장치의 대용량, 손실이 낮고 크기가 작으며 설치 및 유지 관리가 쉽습니다.

▶ 안정적인 작동 및 고전압 조정 정확도로 전압 변경을 추적하여로드 탭 체인저의 3 상 기어를 자동으로 조정하십시오.

▶ 전압 참조, 작업 지연, 허용 범위 및 주파수 한계를 필요에 따라 조정할 수 있으며 매개 변수 설정은 유연하고 편리합니다.

▶로드 탭 체인저에 기어 동작 수와 SVR의 현재 기어를 표시하며 기어가 가장 높고 가장 낮은 기어에 대한 표시가 있습니다.

▶ 기어 상한 및 하한 보호 기능, 작업 시간 제한 기능이 장착되어 제품의 신뢰성을 효과적으로 향상시킵니다.

▶ 컨트롤러에는 전압 및 전압 보호 기능이 있습니다. 라인이 과도한 전압 또는 전압 상태에있을 때 컨트롤러는 자동으로 잠이 듭니다. 로드 탭 체인저의 안전한 작동을 확인하십시오

▶ 컨트롤러는 신뢰성이 높고 간섭 방지 능력이 강하고 가혹한 야외 환경에 적응할 수있는 산업 등급 제어 칩을 채택합니다.

▶ 고전압 조절 변압기 메인 기능 RS485 통신 인터페이스가 장착 된 컨트롤러 매개 변수는 설치 지점에서 무선 통신 모듈을 통해 30 미터 이내에보고 수정할 수 있습니다.

▶ 클라우드 또는 SM 카드 리모컨도 추가 할 수 있습니다.

● 고전압 조절 변압기 조건을 사용합니다

▶ 고도 : ≤ 2000m

▶ 환경 온도 : -25 ° C ~+45 ° C

▶ 상대 습도 : 90% 미만

▶ 오염 방지 능력 : 레벨 LLL

▶ 설치 성향 : <2%

장치 주변에는 단열성 성능에 심각한 영향을 미치는 오염 또는 부식성 매체가 없으며 직장에서 화재 또는 폭발 위험이 없으며 심각한 진동이 없습니다. 작업 환경이 위의 조건을 초과 할 때 사용자는 주문을 할 때 특별한 지침을 제공해야합니다.

● 고전압 조절 변압기가 표준을 충족합니다

◆ 생산 설계 표준

▶ JB8749-1998 전압 조정기에 대한 일반적인 기술 요구 사항

▶ GB1094-2013 전원 변압기

▶ GB/T6451-2008 3 단계 OI의 전력 변압기에 대한 기술 매개 변수 및 요구 사항

▶ 전력 변압기 선택에 대한 지침 (GB/T17468-1998)로드 탭 체인저의 GB10230-2007

▶로드 탭 체인저의 적용 지침 (GB/T1058-1989) O DL/T572-2010 0 파워 트랜스포머 규정

◆ 사용을위한 기본 표준

SVR 라인 자동 전압 조절기의 설치 지점 전압은 전원 공급 장치 전압 편차에 대한 국가 표준 GB/T12325-2008의 요구 사항을 충족합니다. 20kV 이하의 3 상 전원 공급 전압의 허용 편차는 정격 전압의 + 7%입니다. 220V 단일 상 전원 공급 전압의 허용 편차는 정격 전압의+7% 및 -10%입니다.

High Voltage Regulating Transformer

◆ SVR 유형 고전압 조절 변압기의 기술 매개 변수

정격 용량 (KVA)	전압 조합 및 탭 범위 (%)			그룹 번호	부하 손실이 없습니다	로드 손실	부하 전류가 없습니다 (%)	단락 임피던스 (%)	체중 (kg)			치수 lwhmm
정격 용량 (KVA)	입력 (KV)	HV 마지막 범위 %	출력 (KV)	그룹 번호	부하 손실이 없습니다	로드 손실	부하 전류가 없습니다 (%)	단락 임피던스 (%)	몸	기름	총	치수 lwhmm
630	7 ~ 10.5	1 ~ 7 또는 1 ~ 9	10 10.5	YA0	400	2500	1	2	600	280	1100	1200x1000x1210
800					500	2800	0.9		670	310	1210	1250x1000x1250
1000					600	3500	0.9		770	330	1320	1280x1050x1290
1250					700	4000	0.8		880	350	1500	1320x1070x1320
1600					800	5000	0.8		1000	400	1650	1400x1100x1380
2000					960	6000	0.6		1150	450	1950	1460x1160x1410
2500					1200	7000	0.6		1380	550	2320	1520x1250x1470
3150					1400	10000	0.6		1650	610	2640	1630x1250x1500
4000					1700	12000	0.5		1840	940	3300	1870x1350x1530
5000					1950	14500	0.5		2160	1100	4180	1900x1450x1620
6300					2500	16000	0.4		2600	1550	5300	1980x1450x1950
