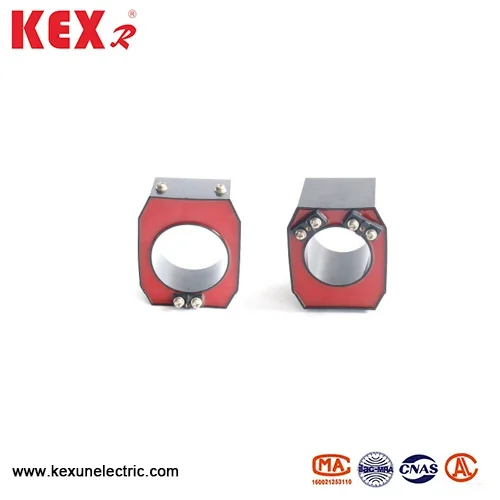

가스가 채워진 캐비닛 기기 변압기

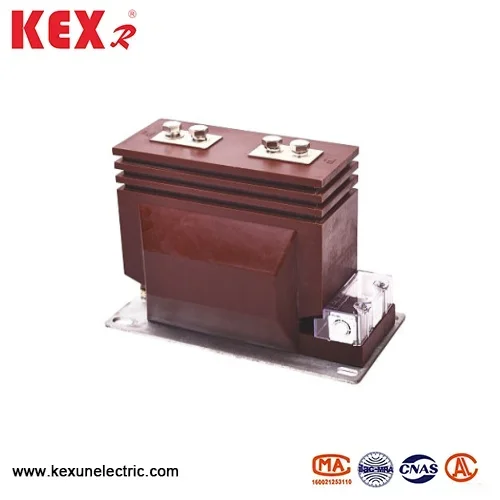

LMZT-10 가스가 채워진 캐비닛 기기 변압기는 중국 공장의 Kexun이 생산 한 일반적인 10kV 버스 형 전류 변압기입니다. 실제 매개 변수는 제조업체의 기술 데이터에 적용됩니다. 유형을 선택할 때 정확한 등급 및 정격 하중의 일치에 특별한주의를 기울여야합니다.
모델 : LMZT-10
브랜드 ： Kexr
모델 : LMZT-10
브랜드 ： Kexr
● 가스가 채워진 캐비닛 기기 변압기의 모델 의미
L er 커런트 변압기
마음을 통해
z. 푸는 유형
t － 캡처 유형
10 전압 클래스 (kv)
● LMZT-10 타입의 가스 채워진 캐비닛 기기 변압기의 설계 기능
◆ 절연 유형 : 에폭시 수지 주조 및 완전히 밀폐 된 구조
◆Installation method: Busbar Through Type and Fixed Mounting
◆ 와인딩 구성 : 이중 와인딩 설계 및 토로이드 코어
● LMZT-10 타입 가스 가득한 캐비닛 기기 변압기의 일반적인 응용 시나리오

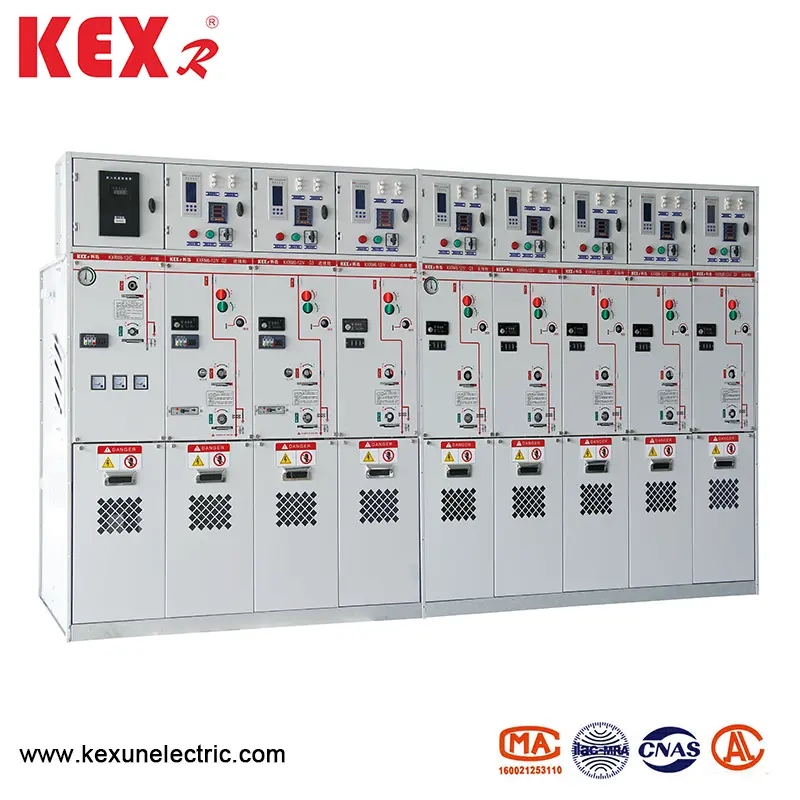

▶ 스위치 캐비닛 (10kV 스위치 기어)
▶ 소형 변전소
▶ 산업용 전력 분배
● LMZT-10 가스 채워진 캐비닛 기기 변압기 기술 매개 변수 테이블
정격 전류 비율, 정확도 수준 및 등급의 가스로 채워진 캐비닛 기기 변압기가 다음 표에 나와 있습니다. 정격 보조 전류는 5A 또는 1A입니다.
|
목적 |
CT 측정 |
보호 CT |
이중 와인딩 CT |
|||||||
|
정격 기본 전류 |
정확도 정격 하중 (VA) |
정확도 정격 하중 (VA) |
복합 정확도 정격 하중 (VA) |
|||||||
|
0.2S |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0.2S |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

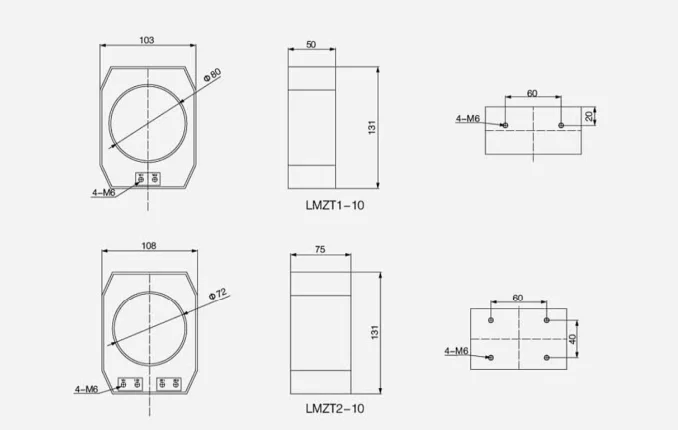

● LMZT-10 가스 채워진 캐비닛 기기 변압기의 치수
