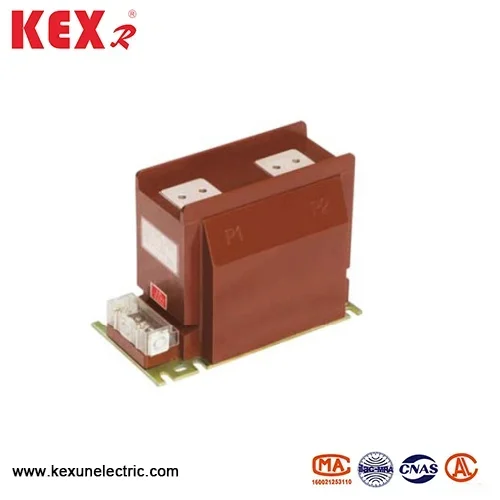

가스가 채워진 캐비닛 코어 밸런스 전류 변압기

● 가스가 채워진 캐비닛 코어 밸런스 전류 변압기의 모델 해상도 :

L : 현재 변압기

ZZ : 게시물 유형

B : 보호 단계로 감기

J : 강화 단열재 9 : 설계 일련 번호

12 : 정격 전압 12kv

● 가스가 채워진 캐비닛 코어 밸런스 전류 변압기 구조 특징 :

 ▶ 절연 모드 : 에폭시 진공 주조.

 ▶ 설치 유형 : 실내 고정 유형.

 ▶ 와인딩 구성 : 이중 와인딩 (측정+보호)

 ▶ 보호 등급 : IP54 (더러움 및 스플래시)

◆ 가스가 채워진 캐비닛 코어 밸런스 전류 변압기의 절연 레벨 :

▶ 전력 주파수 견해 전압 : 42kv/1 분 (전력 주파수 견딜 수 있음).

▶ 번개 임펄스 : 75kV (피크) (번개 임펄스)

◆ 가스가 채워진 캐비닛 코어 밸런스 전류 변압기의 기계적 특성 : ▶ 설치 방법 : 수직 또는 수평 설치 (제조업체로 표시) 연결

단말기

▶ 1 차 측면 : M12 볼트 연결. 2 차 측면 : 6mm² 크림프 터미널.

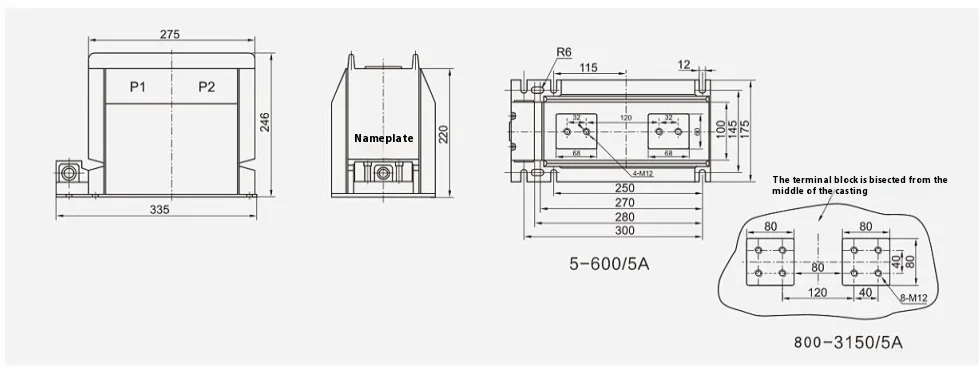

● 가스가 채워진 캐비닛 코어 밸런스 전류 변압기의 전체 치수
