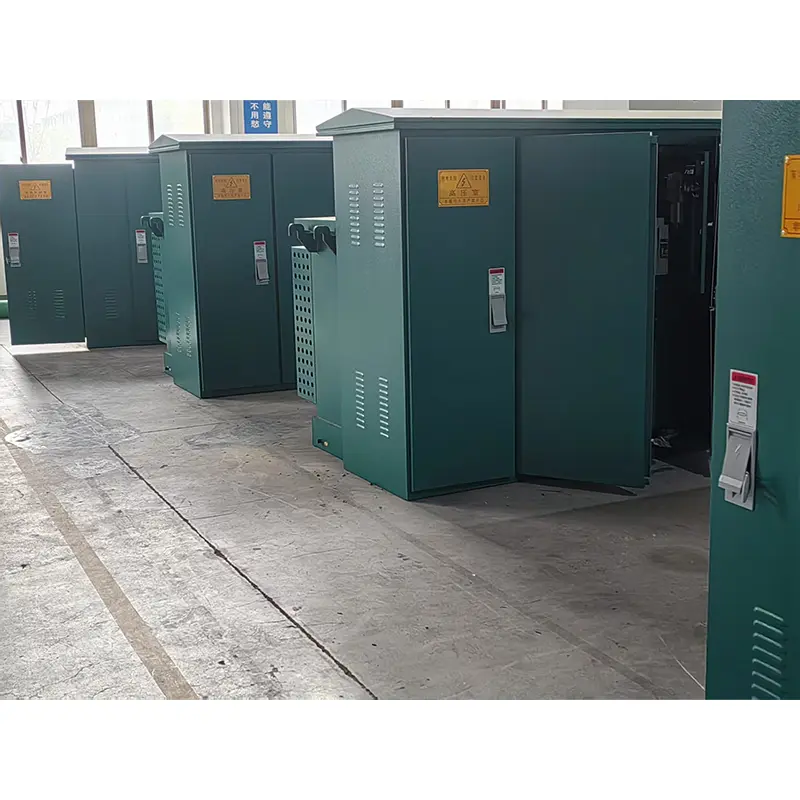

미국 유형의 밀폐 된 변전소

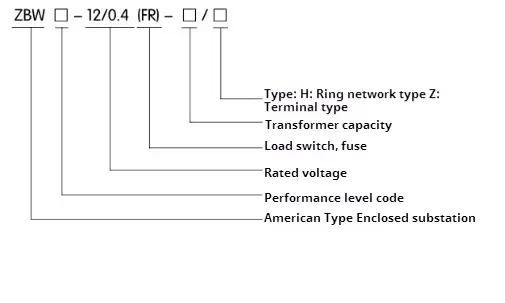

● ZBW-12 유형 미국 유형의 모델 의미

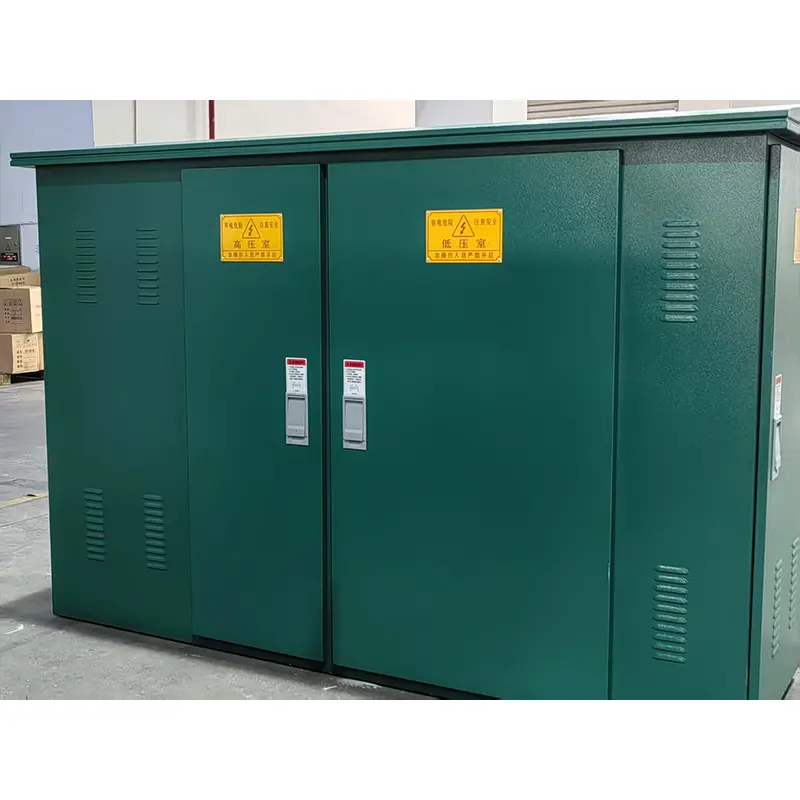

● 미국 유형 밀폐형 변전소 구조 특성

1. 미국 유형의 밀폐 된 변전소는 소량의 소량을 채택하며, 동일한 용량의 국내 유럽 박스 변압기의 약 1/3 ~ 1.5 만 바닥 공간을 크게 줄입니다.

2. 완전히 밀봉되고 완전히 절연 된 구조, 절연 거리가 필요하지 않으며 개인 안전은 확실하게 보호됩니다.

3. 유연한 전원 공급 장치 모드와 높은 신뢰성을 갖춘 링 네트워크 및 터미널 모두에 대한 고전압 배선을 사용한 미국 유형 밀폐 변전소.

4. 우수한 변압기 성능 : 저 손실, 저음 및 저온 상승; 강한 과부하 용량, 단락 저항 및 충격 저항.

5. 계획에 따라 선택하거나 직접 설계 할 수있는 모든 종류의 저전압 공급 요구 사항을 충족합니다.

6. 케이블 헤드에는 두 가지 유형의 케이블 헤드가 있습니다 : 200a 팔꿈치 플러그와 600 A "T"유형 고정 케이블 커넥터는 모두 완전히 절연 된 산화 아연 Arrester를 장착 할 수 있습니다. 200a 유형 케이블 헤드는 부하로 막을 수 있고 플러그를 뽑을 수 있으며 격리 스위치의 역할을 수행 할 수도 있습니다.

● 퓨즈

미국 유형의 밀폐 된 변전소의 고전압 측면에는 백업 보호 퓨즈 및 플러그인 퓨즈의 직렬 연결을 통해 전체 범위 보호 기능이 제공되며, 원칙적으로 경제적이며 신뢰할 수 있습니다. 백업 방지 퓨즈는 오일-가공 된 고전압 전류 제한 퓨즈가 큰 파괴 용량입니다. 변압기가 내부적으로 실패한 경우에만 플러그인 퓨즈에는 이중 민감성 퓨즈가 장착되어 전류 및 온도를 두 배로 보호 할 수 있습니다. 듀얼에 민감한 퓨즈가 날아간 후 퓨즈 코어를 현장에서 쉽게 교체 할 수 있습니다.

● 구조 및 작동 순서

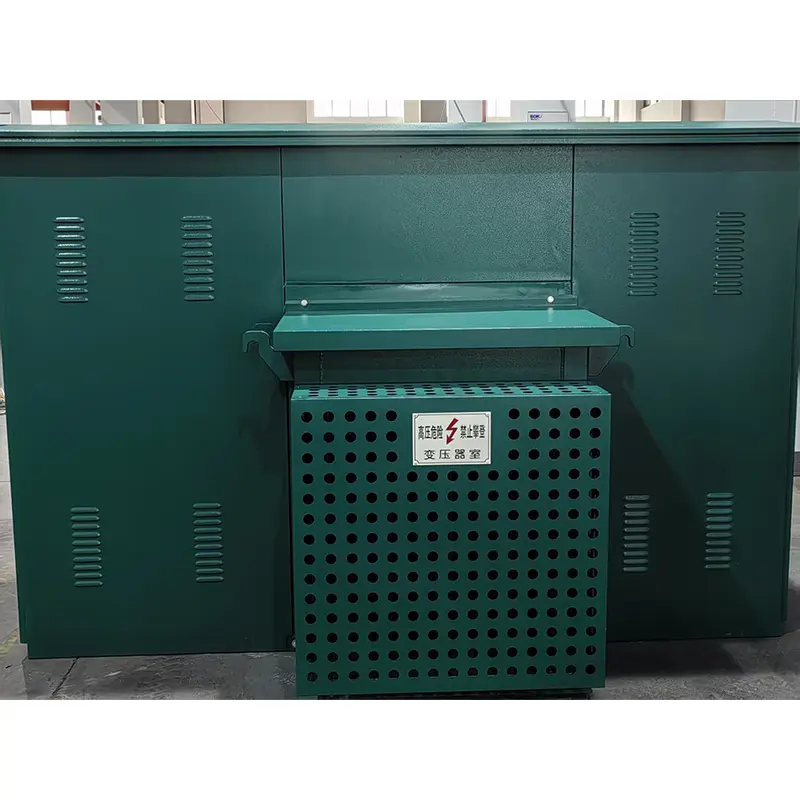

1. 레이아웃

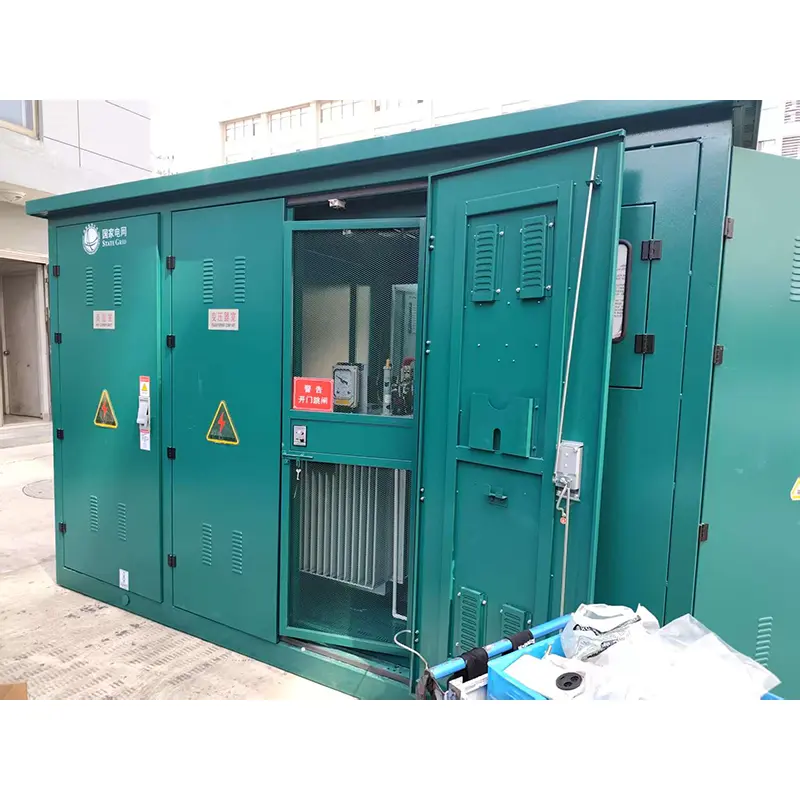

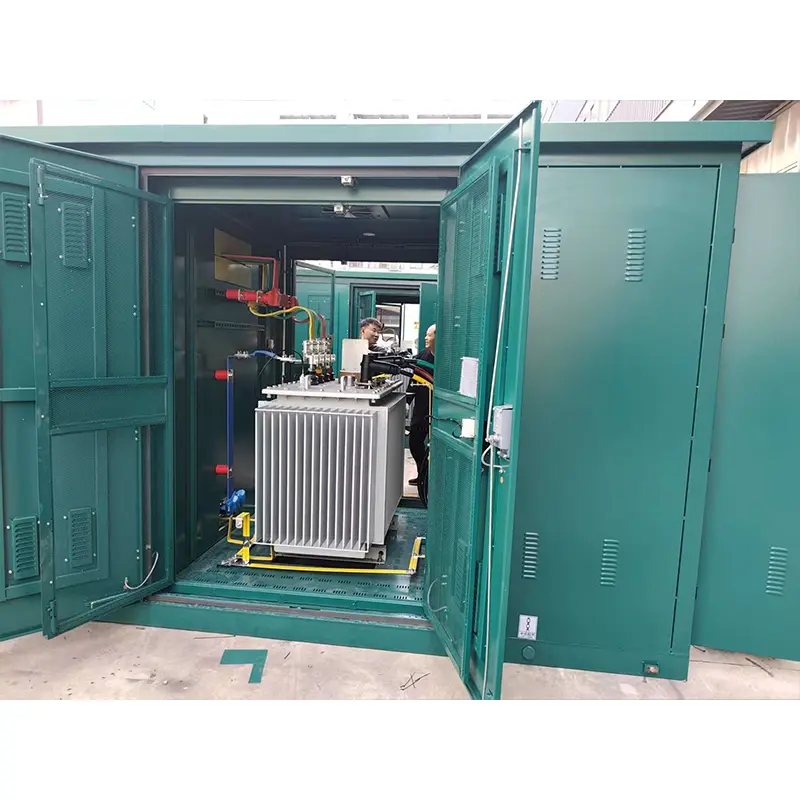

10kV ZBW-12 미국 유형 밀폐 된 변전소의 모양과 구조는 그림 2와 그림 3을 참조하십시오. 오일 탱크는 두 부분으로 나뉩니다. 상부는 고전압 오일 탱크이고 하단은 변압기 오일 탱크입니다. 두 부분은 전기적으로 만 연결되어 있지만 오일은 차단됩니다. 회로도는 그림 1에 나와 있는데, "I"및 "I"라인은 루프 네트워크 피더, LL "브랜치는 변압기 분기이고"V "는 저전압 출력입니다. 변전소는 링 네트워크 전원 공급 시스템과 터미널 시스템 모두에서 사용될 수 있으며 변환은 매우 편리합니다. 라인의 피드와 "L ⅲ"브랜치는 링 네트워크의로드 스위치로 전환됩니다. 동시에, 변압기의 고전압 측면의 들어오는 터미널에는 백업 보호 퓨즈와 플러그인 퓨즈가 장착되어 단락 결함 및 과부하 및 분기의 온도 보호를 보호합니다. 동시에, 고전압 디스플레이 장치 및 번개로 체서도 설치할 수 있습니다. 변압기의 저전압 끝은 미터 및 저전압 회로 차단기를 통과 한 후 출력됩니다.

● ZBW-12 American Type Rethods Substation의 치수 및 중량

2. 백업 보호 퓨즈

변압기 브랜치의 플러그인 퓨즈 (그림 2의 R1 및 R2 참조)와 직렬로 연결되어 전체 범위 보호 퓨즈를 형성합니다. 변전소 내부에 단락 결함이있을 때만 불이 켜져 있으므로 부는 확률은 매우 낮습니다. 상부 오일 탱크에 설치되어 있으며 오일 탱크를 업데이트하려면 오일 탱크를 열어야합니다.

3. 플러그인 퓨즈

◆ 녹는 코어는 이중 감도 (온도 및 전류)를 가지고 있습니다. 즉, 하중 측면이 실패하면 (과부하 또는 과도한 온도) 녹습니다. 플러그인 퓨즈 및 백업 보호 퓨즈는 직렬로 사용되며, 이는 작은 전류 (여러 번)에서 큰 전류 (수십 킬로 앰퍼)에 이르기까지 전체 범위를 보호 할 수 있으며 최대 파괴 전류는 50ka입니다.

◆ 백업 퓨즈 및 플러그인 퓨즈의 합리적인 일치는 전체 변전소의 성능에 직접적인 영향을 미칩니다. 퓨즈 선택 가이드 라인의 일부는 10kV American Type Enplosed Substration의 일부에 대해서만 참조하십시오. 참고 : 다른 유형의 변전소에는 적합하지 않습니다.
