지하 변압기

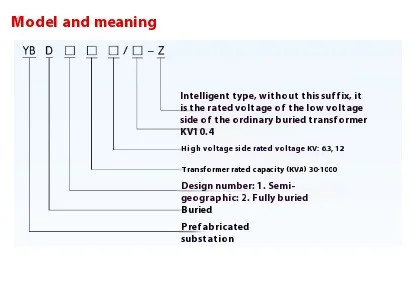

● 모델 설명

● 주요 기능

▶ 은폐 된 디자인 : YBD-12 유형 지하 변압기의 주요 전력 장비

지하 공간의 점령을 줄이기 위해 지하에 묻혀 있습니다.

▶ 조경 통합 : YBD-12 유형 지하 변압기의 표면 부분은 주변 환경과 조화를 이루기 위해 녹색, 조각 또는 예술로 장식되어 있습니다.

▶ 높은 안전성 : 지하 구조는 더 나은 보호 기능을 제공하고 인공 손상의 위험을 줄입니다.

▶ 환경 보호 및 소음 감소 : 지하 레이아웃은 주변 지역에 대한 변압기 작동 노이즈의 영향을 효과적으로 줄일 수 있습니다.

▶ 열 소산 최적화 : 지하 장비의 정상적인 작동 온도를 보장하기 위해 특수 열 소산 설계를 채택하십시오.

● 응용 프로그램 시나리오

지하 변압기는 다음과 같은 경우에 매우 적합합니다.

◆ 도심

◆ 비즈니스 지구

◆ 공원 및 사각형과 같은 공공 장소.

◆ 고급 주거 커뮤니티

◆ 역사적, 문화적 보호 지역

◆ 관광 명소

● 지하 변압기의 구조적 구성

1. 지하 부분 :

◆ 변압기 본체

◆ 높은 전압 스위치 기어

◆ 케이블 연결 시스템

◆ 환기 및 열 소산 시스템

◆ 배수 및 수분 방지 시설

2. 지상 부분 :

◆ 조경 장식 (녹색, 조각, 미술 설치 등)

◆ 벤트 (은폐 디자인)

◆ 검사 입구

◆ 안전 경고 표시

● YBD-12 유형 지하 변압기의 장점

◆ 도시 경관의 질을 향상시킵니다

◆ 바닥 공간을 저장하십시오

◆ 전자기 방사선의 영향을 줄입니다

◆ 장비의 서비스 수명 연장 (보다 안정적인 지하 환경)

◆ 시각적 오염을 줄입니다

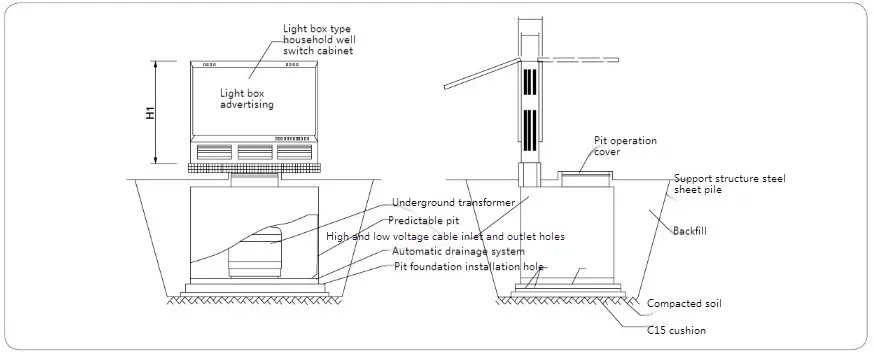

● YBD-12 유형 지하 변압기의 설치 다이어그램

● 두 가지 전형적인 체계의 설계 도면

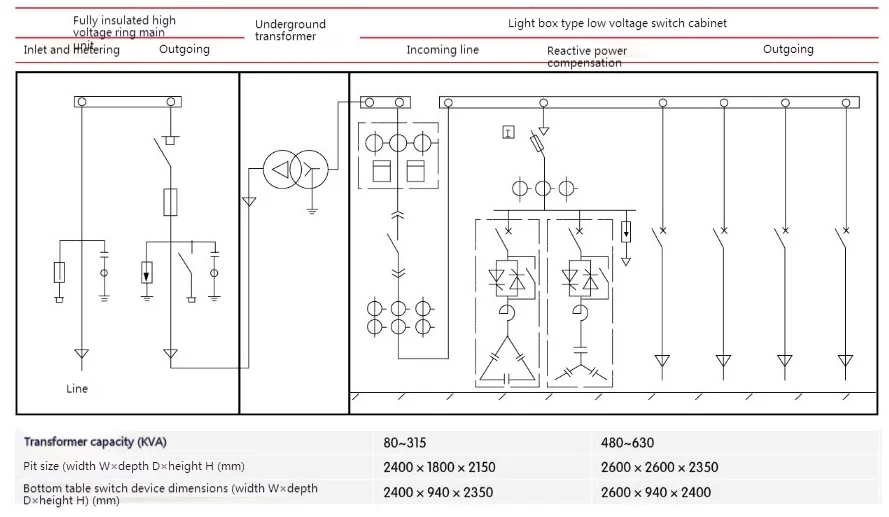

◆ HV 링 네트워크 캐비닛+지하 변압기+저전압 계량 ：

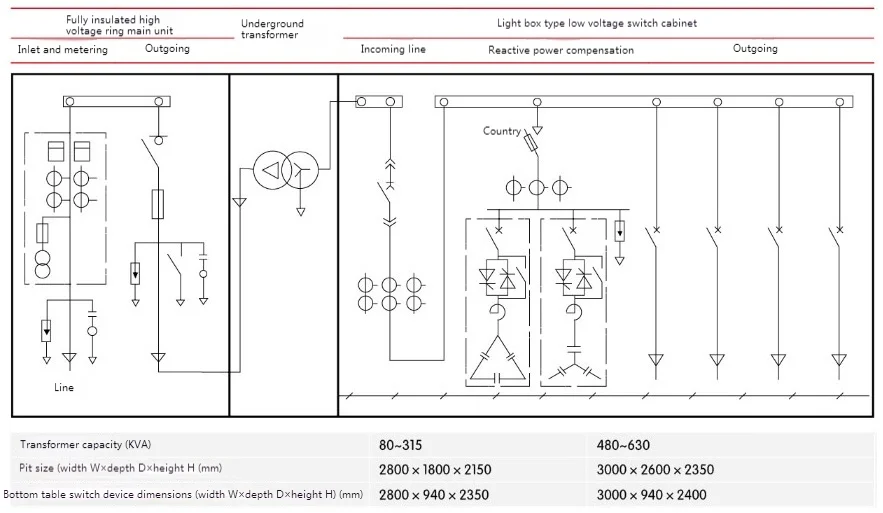

◆ HV 링 네트워크 캐비닛+고전압 계측기+지하 변압기+LV 피더 ：
